在Unity 2019.2中扩展Shader Graph，实现自定义光照

本文转自Unity Connect

本文将分享如何在Unity 2019.2中扩展Shader Graph，从而实现自定义光照。

随着Unity 2019.1的发布，Shader Graph着色器视图资源包正式脱离预览阶段。在Unity 2019.2中，我们为Shader Graph着色器视图加入了更多新功能。

Unity 2019.2中Shader Graph新功能

自定义函数和子视图更新

为了在Shader Graph着色器视图中使用自定义代码，你可以使用全新的Custom Function节点自定义输入和输出，对其重新排序，并将自定义函数直接插入节点中，或者引用外部文件。

Sub Graphs子视图功能也进行了更新，你可以基于不同类型，可自定义名称和可重新排序的端口，为子视图自定义想要的输出数据。此外，子视图的Blackboard面板现在支持主视图支持的所有数据类型。

颜色模式和精度模式

你可以使用Shader Graph着色器视图轻松创建出强大而优化的着色器。

在Unity 2019.2中，你可以在视图中手动设置计算的精度，既可以设置整个视图的计算精度，也可以设置单个节点的计算精度。新的Color Modes颜色模式可以轻松快捷地可视化精度流，节点分类以及为特定用途显示自定义颜色。

了解更多关于新功能的信息，请访问Shader Graph着色器视图文档。

示例项目

为了帮助你熟悉使用新的自定义函数工作流程，我们提供了一个示例项目。该示例项目将向你展示如何使用Custom Function节点，以及如何为轻量级渲染管线LWRP编写自定义光照着色器。

请访问GitHub下载示例项目：https://github.com/Unity-Technologies/ShaderGraph-Custom-Lighting

温馨提醒：打开示例项目，请确保使用Unity 2019.2和LWRP资源包6.9.1或更高版本。

从主光源获取数据

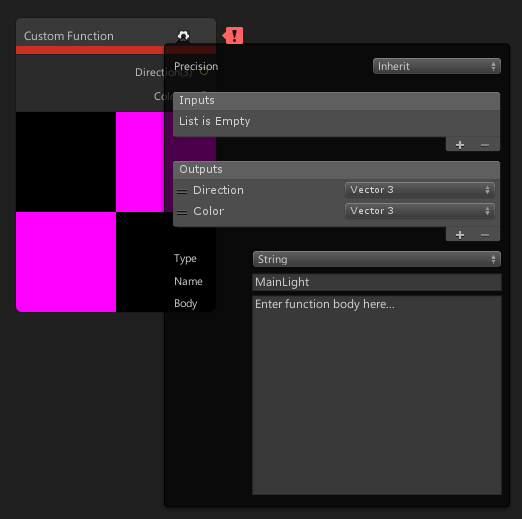

首先，我们需要从场景中的主光源获取信息。点击Create > Shader > Unlit Graph，创建新的Unlit Shader Graph着色器视图。在Create Node菜单中，找到新的Custom Function节点，单击右上角齿轮按钮，打开节点菜单。

在节点菜单中，我们可以添加输入和输出数据。我们添加二个输出接口，它们分别是Direction和Color，接口类型为Vector 3 。如果遇到“undeclared identifier”（未声明标识符）警告提示，不必担心，在我们添加代码后，警告会自动消失。

在Type下拉菜单中，选择String，把函数名称改为MainLight。现在，我们可以开始在文本框添加自定义代码。

首先，我们要使用#ifdef SHADERGRAPH_PREVIEW标识。

由于节点上的预览方框无法访问光线数据，所以我们需要告诉节点在视图内的预览框显示什么内容。#ifdef会让编译器在不同情况下使用不同代码。首先定义输出接口的回退值。

#if SHADERGRAPH_PREVIEW
       Direction = half3(0.5, 0.5, 0);
       Color = 1;

接下来，我们使用#else告诉编译器不在预览框内的时候要做什么。

我们会在此获取光线数据，使用LWRP资源包的内置函数GetMainLight()。我们可以使用获取到的信息来指定Direction和Color输出。

自定义函数代码如下。
