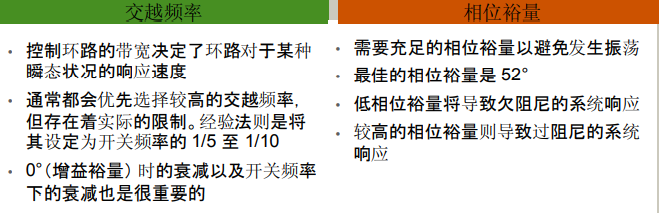

相位裕度30°—60°之间最好
太小,系统不稳定、欠阻尼系统。
太大,系统反应慢。110°相位裕度。过阻尼系统。
参考:
相位裕度我很久没太搞清楚啥意思。以及为什么是30°—60°之间最好。当然,是因为相位裕度最开始是普适性地用来描述自动控制系统的概念。锁相环,也是自动控制系统的一种,这个相位裕度,分析起来并不是那么简单直给。
对系统而言,严格的-180°相位差相当于100%深度负反馈,输出想干啥都别想。辣就相当于辣个输出和鉴相频率同频?锁的死死的。
所以说相位裕度大,系统反应慢;相位裕度小,系统振荡(不稳定)。对PLL,振荡就是频率越锁越小或者越大。
辣个,为啥PLL,具有40—50的相位裕度更好?
90的相位裕度咋不行?
不行,低通滤波器做到小的相移,需要加零点。跨阻传输系统(环路滤波器),零点对应下地通路???对地通路越多,电流积累成电压就慢,锁定时间变长。
所以最后折衷出来的45°是瞎叽吧定的,只是看着此时系统挺稳当,锁定时间有差球不多。
当然没这么简单,45°是考虑了环路的响应时间、滤除噪声、滤除参考杂散以及稳定度的最优解。
