阅读《IEEE Standard for Verilog 2005》时，做一些整理和记录。

1.整数赋值

按照Verilog 2005的标准：0-9、a-f、z、x称作数字位（digit）；表示数字正负的’+‘和’-‘视作一元操作符（unary operator）；常说的二进制、八进制、十进制、十六进制称作数字的基（base）；其在Verilog中的表示’b’、‘o’、‘d’、'h’称作基格式（base format）字符；表示常数的bit数称作size。Verilog使用到的字符都是不区分大小写的。

另外要明白二进制数本身的运算规则与一个数是signed还是unsigned、小数点在哪个位置没有任何关系，这些只是设计者人为的规定。但是在代码设计时，要标识清楚数据是signed或unsigned，目的有两个：（1）.对设计者的提示；（2）.一些操作符、IP核的数据端口，对数据是signed或unsigned的“身份”有要求。

如果一个数是负数（前面加了’-’），那么它必定采用的是二进制补码形式。

方式1

常数赋值有两种，一种为直接赋值（符号+一串数字位），采用这种方式赋值时，默认数据是sigend形式。如下面一个简单的示例：

module test
(
    input clk,
    output reg [31:0] c
);

wire [31:0] a, b;

assign a = -595;
assign b = -10;

always @ (posedge clk)
    c <= a + b;

endmodule

对两个带符号数做加法运算，结果仍然是带符号数，Vivado中仿真时，将Radix设置为Signed Decimal，可以看到变量C的结果为-605。

方式2

另一种则是常见的基常数赋值方法（符号+size+单引号+基格式字符+一串数字位），如"assign a = +16’d53;", 符号和size是可有可无的。

如果在基格式字符（b、o、d、h）前加上’s’，表示这是个带符号数signed；没有加’s’则表示是不带符号数unsigend。如果前面加了符号位“-”，会自动用二进制补码的形式。

如下面的简单示例：

`timescale 1ns / 1ps

module test
(
    input clk,
    output reg [31:0] c
);

wire [31:0] a, b;

assign a = -32'd595;   // 加上size，省去s
assign b = -'sd10;      // 省略size，加上s

always @ (posedge clk)
    c <= a + b;

endmodule

仿真结果与第一个示例相同。

位宽扩展

这里先不讨论将低位宽的数据赋值给高位宽数据的问题，比如将12bit的a赋值给16bit的b。先讨论直接将低位宽的常数赋值给高位宽的数据时，位宽扩展遵循怎样的标准（不考虑x和z）。

以下面的测试代码为例，将12bit的常数赋值给16bit的数据：

wire [15:0] a = 12'd565;
wire [15:0] b = -12'd565;
wire [15:0] c = -12'sd565;
reg [15:0] d = -12'sd565;

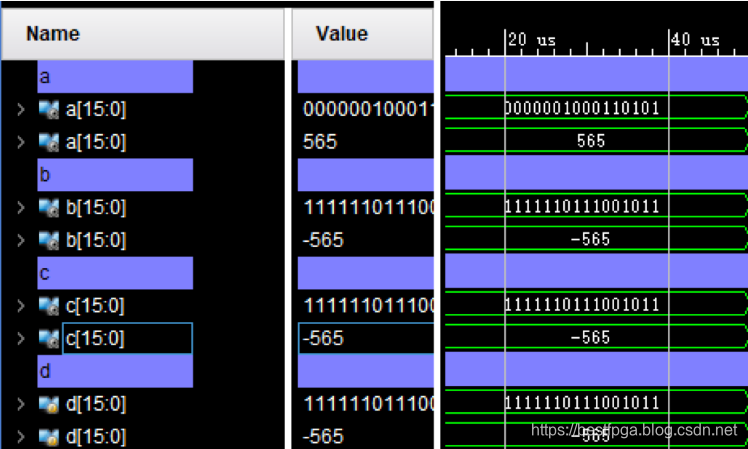

仿真结果如下，分别展示了赋值结果的2进制和10进制：

对于正数，赋值结果为高位补0。对于负数（二进制补码），无论是reg还是wire型、加s声明为带符号数或者不加s，结果都是高位补符号位。可见位宽扩展只与数据的正、负有关。Verilog HDL的位宽扩展机制可以确保设计者安全、便捷地完成程序设计。

“负数”与“带符号数”的区别

由于负数必须需要符号’-'来规定，所以第一感觉就是将负数和带符号数二者等同。其实两者并不完全相同，如果只加负号，不加s，虽然软件工具会将其用二进制补码表示，但仍不会将其当作带符号数signed看待。看下面的示例代码：

module test
(
    input clk,
    output reg [15:0] a,b,c,d
);

always @ (posedge clk) begin
    a <= -12 / 3;
    b <= -'sd12 / 3;
    c <= -'d12 / 3;
    d <= -4'sd12 / 3;
end

endmodule

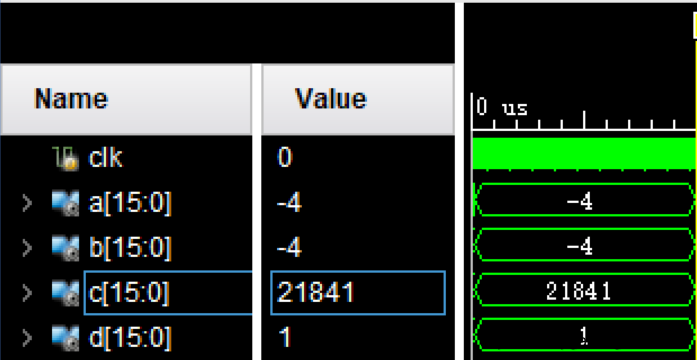

仿真结果如下图：

对于a：在没有规定大小和基格式时，-12和3都视作带符号数，因此结果为正确的-4；
对于b：-'sd12使用字符’s’声明这是个带符号数，结果同样是正确的-4；
对于c：-'d12虽然声明这是个负数，但没有加-s，软件仍然不会将其视作带符号数，运算结果与预期不符；
对于d：-4’sd12同时还指定了大小，但4’sd12已经超过了4bit带符号数的表示范围，它的值12（1100）实际意义上是-4（最高位符号位表示负数，二进制补码），前面再加’-'为正4，除以3，近似为整数后值为1。

2.实常数赋值

Verilog HDL本身是支持在代码中使用小数、科学计数法的，只不过赋值给整数型数据时，会发生隐式转换，转换为整数。看下面的示例：

wire [15:0] a = 1e4;
wire [15:0] b = 12.1;
wire [15:0] c = 12.5;
reg [15:0] d = -12.5;

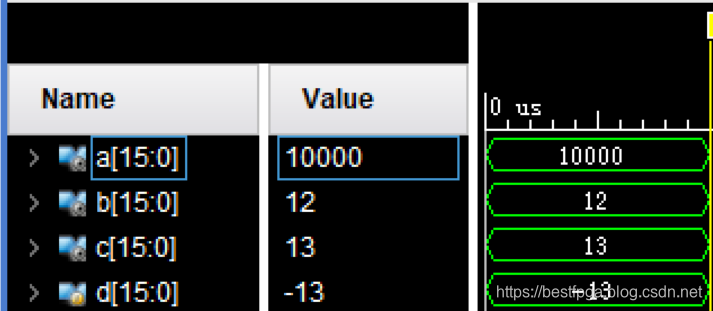

仿真结果如下：

数据a用科学计数法进行赋值。隐式转换的规则是：(1). 转换为最接近的整数；(2).中间值.5转换时，向远离0的方向进行。如数据c，12.5 => 13；数据d，-12.5 => -13。

3.字符串（String）

Verilog HDL同样也支持字符串的使用，使用双引号“”表示字符串内容，一个字符串必须放在一行内。在表达式和赋值语句中使用字符串，工具会将其视作无符号整数，一个字符对应一个8bit的ASCII码。

\n、\r、\t、\\和\"等常用的转义字符，Verilog HDL也同样支持。

下面是一个简单的测试代码：

module test
(
    input clk,
    output reg [8*4-1:0] c,
    output [8*4-1:0] d
);

assign d = "CUIT";
always @ (posedge clk)
    c <= "CUIT";

endmodule

仿真时可以看到，无论是reg还是wire类型，其存储的值本质都是“32’h43554954”，是一串ASCII码的组合。

设计仿真激励文件时，字符串更多是一种让仿真结果更直观的辅助手段（如用在$display系统任务中）。硬件设计中也有一定用处，如在一些通信协议的设计中，直接使用字符串操作会便捷很多，起码不用对着ASCII码表查找。

由于字符串的本质仍然是无符号整数，因此Verilog的各种操作运算对字符串也适用。比如用==和!=进行字符串的比较、用{ }完成字符串的拼接。不过需要注意：当字符串赋值的对象位宽较大时，左边会做补0处理，这样会对字符串的比较、拼接造成影响，结果可能与我们的预期不符，如下面示例代码：

module test
(
    input clk,
    output  reg  [7:0] a,b,c,d
);

reg [8*8-1:0] s1 = "Hello", s2 = " World!";
reg [8*5-1:0] s3 = "Hello";
reg [8*7-1:0] s4 = " World!";

always @ (posedge clk) begin
    if ({s1,s2} == "Hello World!")
        a <= 1'b1;
    else a <= 1'b0;

    if ({s3,s4} == "Hello World!")
        b <= 1'b1;
    else b <= 1'b0;
end

endmodule

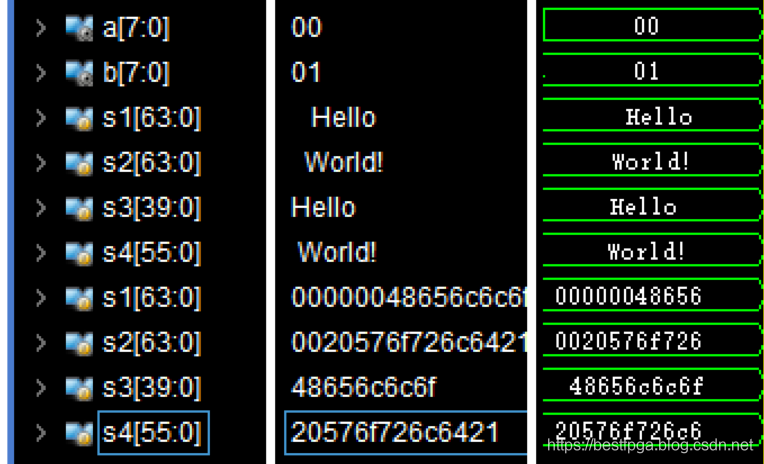

看起来s1和s2的拼接、s3和s4的拼接结果都应该是“Hello World!”，但仿真结果如下：

事实上，s1和s2进行字符串赋值时先要高位补0，再拼接后的值已经不是单纯的“Hello Wrold!”。s3和s4的位宽正好与字符串长度相等，赋值时没有补0，因此比较结果相等。

ASCII码有个特殊的字符NUL，含义为空，码值为0。Verilog字符串中使用（""）或（"\0"）都是表示NUL的含义，不会占据实际的存储空间。比如 reg [5*8-1:0] = “Hello\0”; 和 reg [5*8-1:0] = “Hello”; 的含义完全相同。

4.标识符（identifier）

常说的“数据名”、“变量名”，在标准中的规范名称应该是“identifier”。常见的标识符由字母、数字、$、下划线组成，其中数字和$不能是标识符的第一个字符。

标识符其实有“最大长度限制”，不同软件可以自行规定，不过这个限制值最小也有1024个字符。

这里专门提到标识符，是想记录一下比较陌生的转义标识符（escaped identifier），不过一般也用不到Verilog的这个特性。

一般的标识符对使用到的字符有限制，转义标识符可以使用所有可显示的ASCII字符。转字标识符必须以’\'为开头，以空格、Tab键盘、换行其中之一为结尾。

看下面的简单示例代码，注意表达式和赋值语句的分号前都加了空格：

module test
(
    input clk,
    output [23:0] c,
    output d
);

reg \75 ;
reg [23:0] \{a+b} ;
reg \always ;
reg \flag ;

always @ (posedge clk) begin
    \75 <= 1'b1;
    \{a+b} <= 23'd565;
    \always <= 1'b1;
    flag <= 1'b0;
end

assign d = \75 ;
assign c = \{a+b} ;

endmodule
