Zynq笔记（二）——PS端（ARM）的设计流程（用SDK创建和编写逻辑应用程序）

前言

1. 在Zynq笔记（一）中，我们已经了解了PL端的设计流程，且最终生成了比特流文件，并进行了上板验证与调试。

2. 接下来就用一个简单的例子来介绍PS端的设计流程。（使用GPIO来点亮LED）

3. PS端的设计主要包括两个部分：

   • 基于ARM的裸机程序设计与开发
   • 用SDK创建和编写裸机应用程序

---

1 基于ARM的裸机程序设计与开发

1.1 用Vivado创建工程

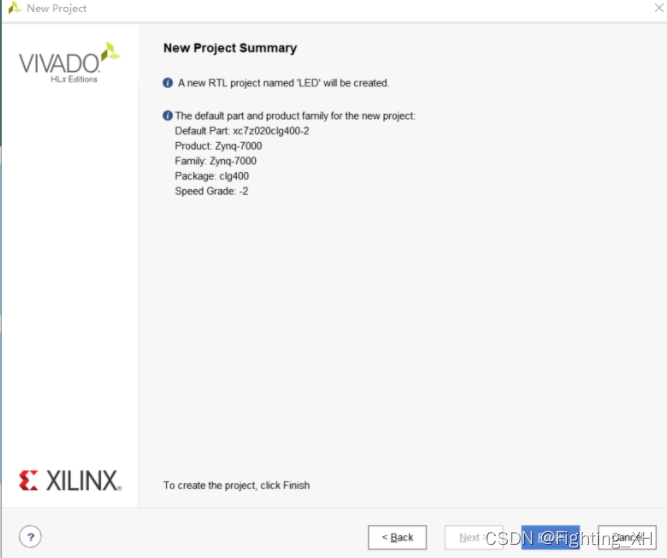

• 和普通的工程创建相同，这里的重点在于PS端设计开发，因此主要进行器件的选择，不进行v文件的编写，创建完成后即可。


1.2 Zynq IP核的设置

• 首先用IP 集成环境来进行块设计

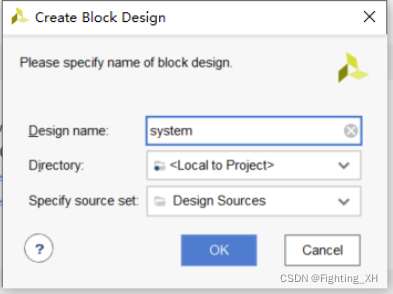

• 为设计设置名称——ok——自动跳转生成界面

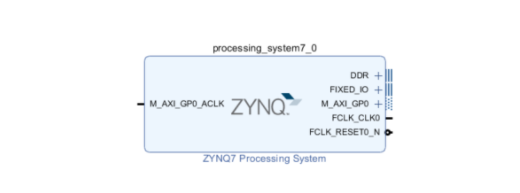

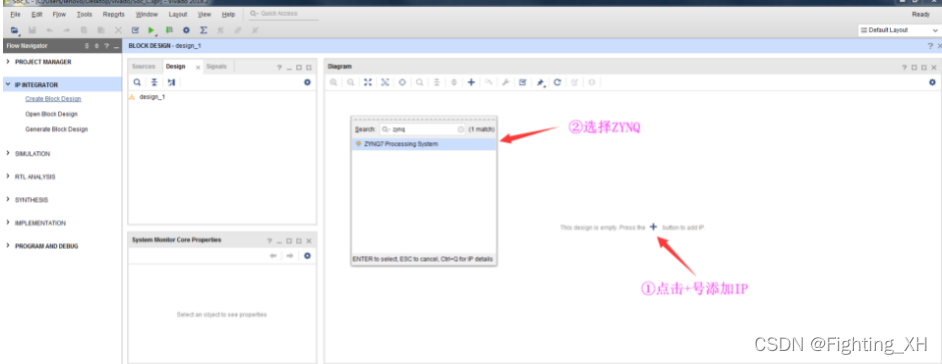

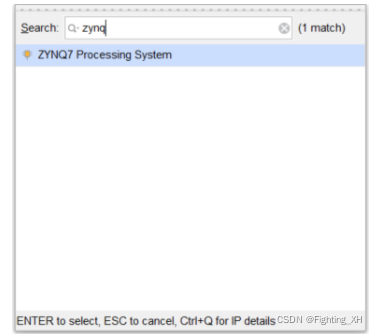

• 点击界面加号即可跳转到搜索框，我们就可以在里面输入Zynq，即可添加该IP核

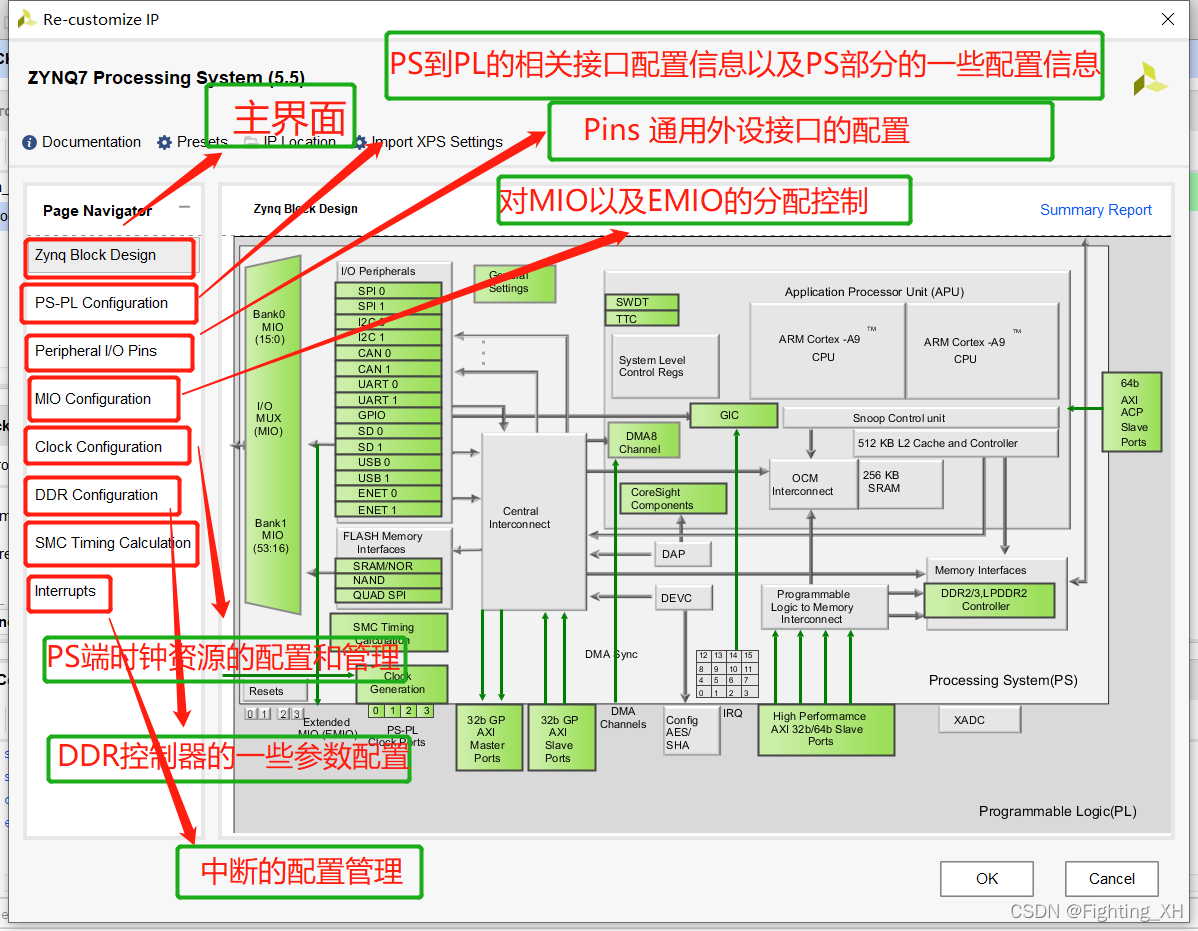

• 双击添加之后的IP核，就能看到Zynq的接口界面，从而能对齐进行参数的设置



• 由于我们采用GPIO点亮LED，因此我们需要进行IO的配置。

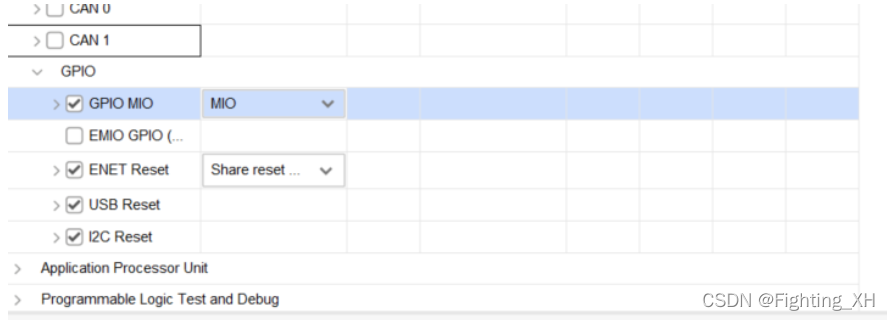

• 点击接口界面中的ENET1，并下滑找到GPIO，进行相应的勾选

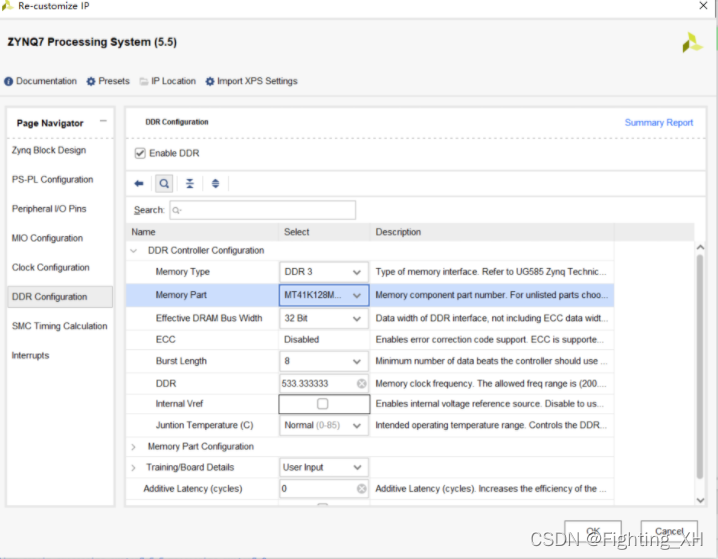

• 进行DDR的参数配置（主要进行型号的选择，根据开发板上DDR的型号来找）

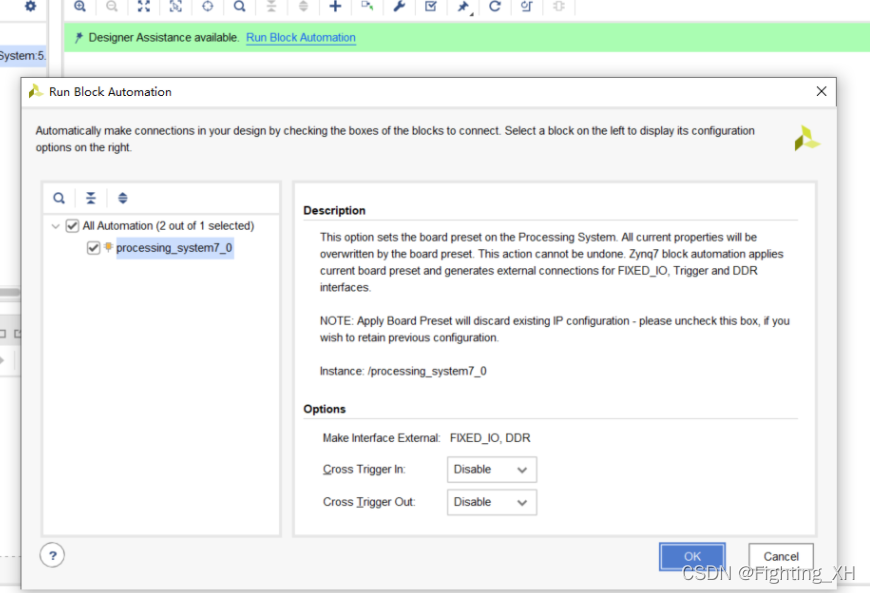

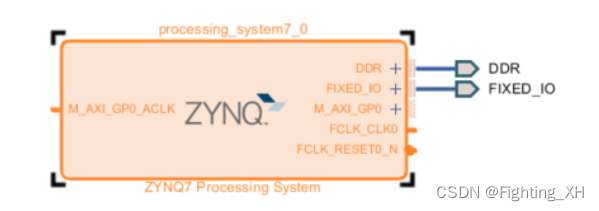

• 目前所需要的配置已经完成，点击run Block，ok后相应的IO被导出

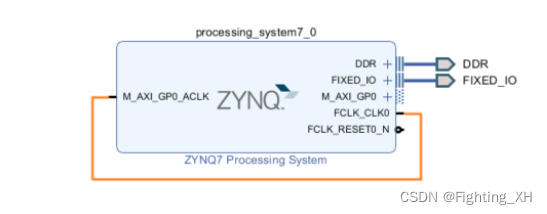

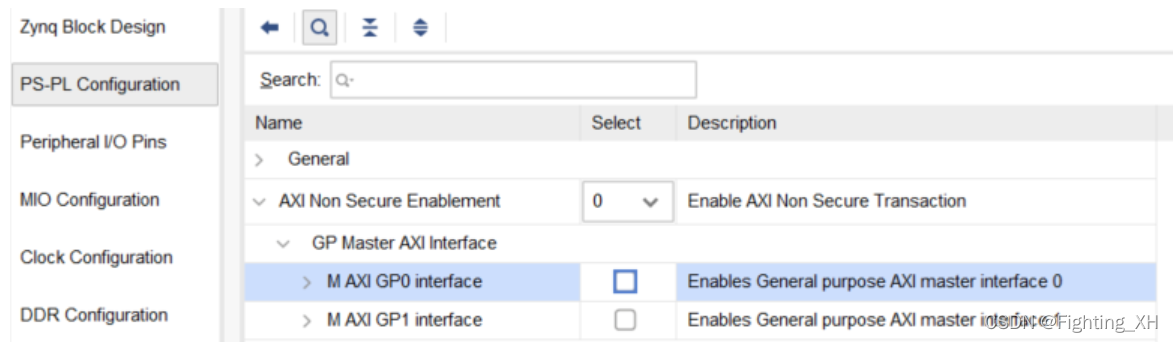

• 因为我们这里没有用到时钟引脚，如果直接生成配置文件会出错，因此可以直接进行如下的连线，或者将时钟接口取消掉


  修改完成后进行校验，成功即可。

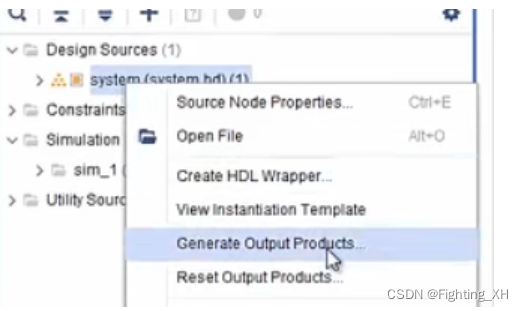

• 块创建完成后，都是以符号的形式呈现的，因此我们将其生成输出的配置文件

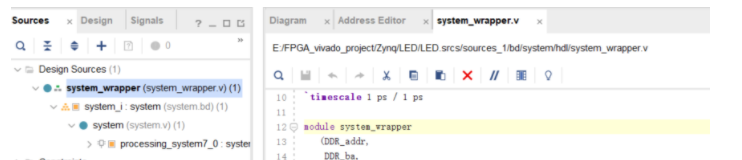

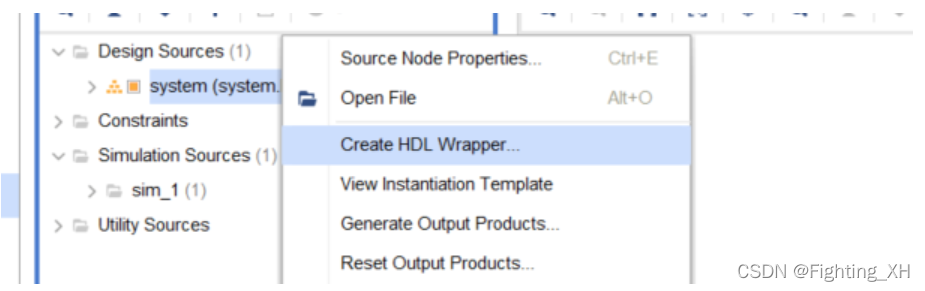

• 创建HDL Wrapper，且能在资源处看到创建好的wrapper文件，因此配置文件也ok了

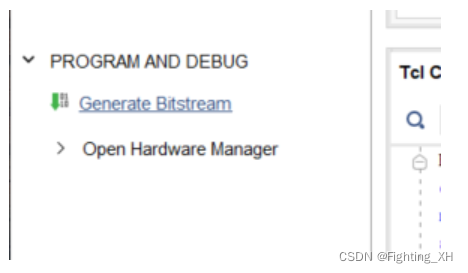

• 比特流文件的生成（等待）

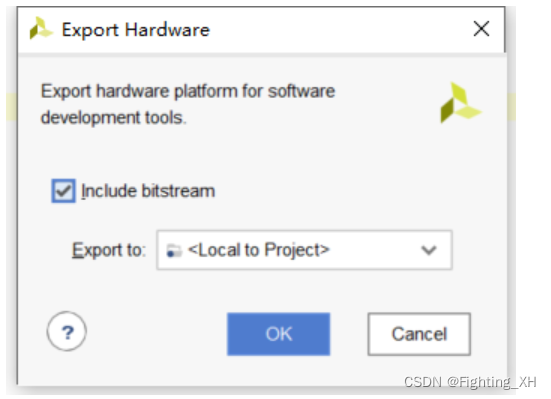

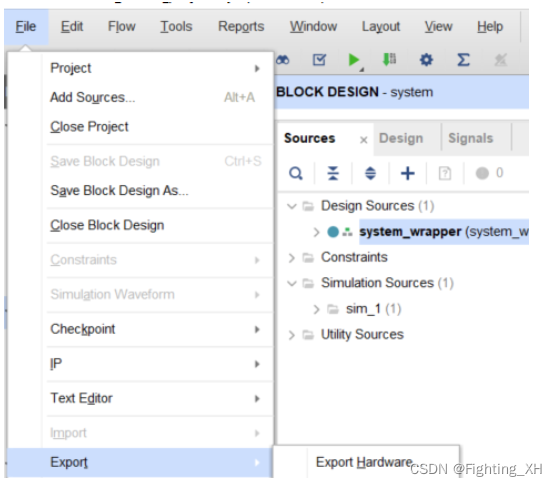

• 将我们创建的PS系统导出（秒完）【这里导出的时候包含我们的比特流文件】


  以上就是创建包含zynq PS硬核的系统 的流程，接下来我们就可以进行C程序的编写来实现控制。

---

2 用SDK创建和编写裸机应用程序

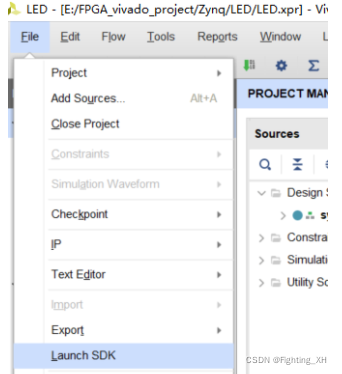

• 打开Launch SDK

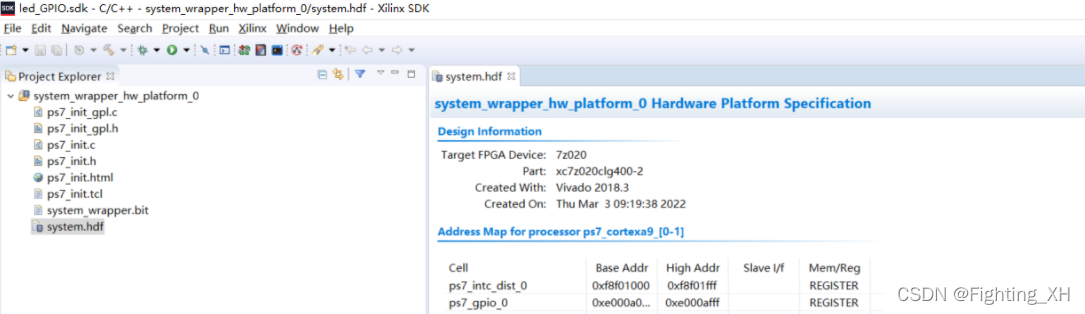

• ok后，软件就会自动打开elipse，出现如下界面，我们可以看到自动生成了system_wrapper_hw_platform_0

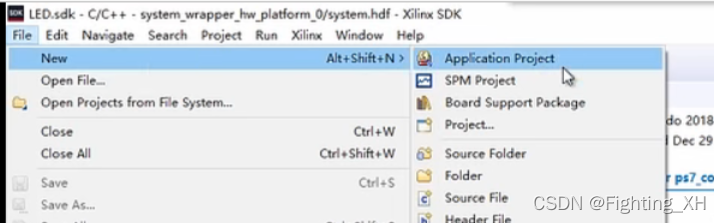

创建应用工程

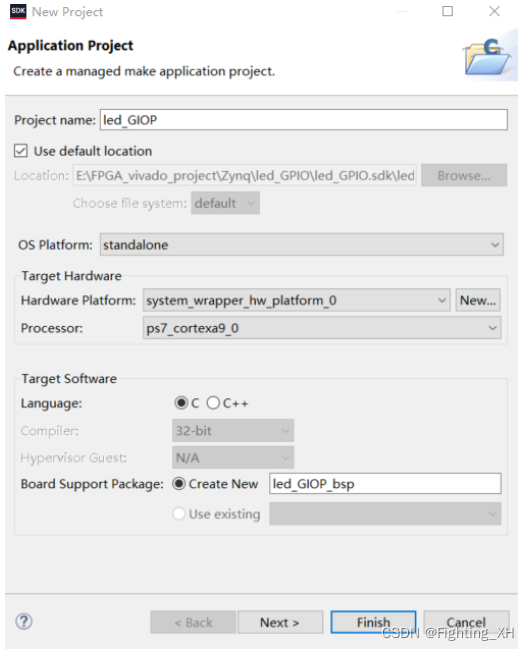

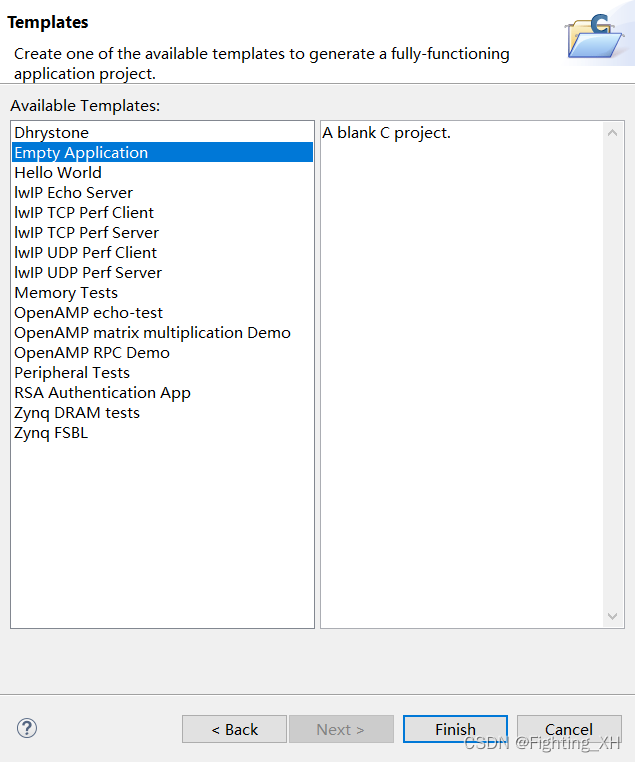

• 命名和之前工程名称相同即可，Next，后空工程创建完成


  能看到 除了空工程，也可建立hello word 等

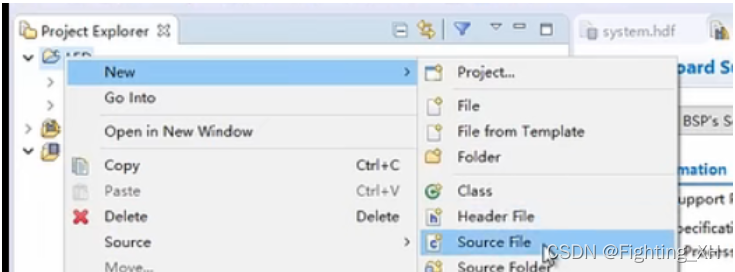

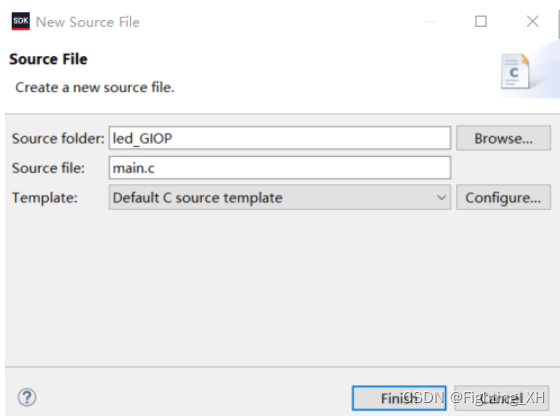

• 创建source file（创建c文件），注意加 .c —— finish

编写C代码

#include "xparameters.h"
#include "xil_io.h"
#include "xgpiops.h"
#include "sleep.h"
int main (void)
{
u32 reg_val = 0;
u32 Data = 0;
//设置IO方向，bit7的方向为输出
reg_val = Xil_In32(XPAR_PS7_GPIO_0_BASEADDR + XGPIOPS_DIRM_OFFSET);
Data = reg_val | (1<<7);
Xil_Out32(XPAR_PS7_GPIO_0_BASEADDR + XGPIOPS_DIRM_OFFSET,Data);
//设置输出使能，bit7输出使能
reg_val = Xil_In32(XPAR_PS7_GPIO_0_BASEADDR + XGPIOPS_OUTEN_OFFSET);
Data = reg_val | (1<<7);
Xil_Out32(XPAR_PS7_GPIO_0_BASEADDR + XGPIOPS_OUTEN_OFFSET,Data);

while(1)
 {//设置bit7输出1
	Data =((~(1<<7))<<16)|(1<<7);
	Xil_Out32(XPAR_PS7_GPIO_0_BASEADDR + XGPIOPS_DATA_LSW_OFFSET,Data);
	usleep(1000000);
	//设置bit7输出0
	Data =((~(1<<7))<<16)& (~(1<<7));
	Xil_Out32(XPAR_PS7_GPIO_0_BASEADDR + XGPIOPS_DATA_LSW_OFFSET,Data);
	usleep(1000000);

 }
}

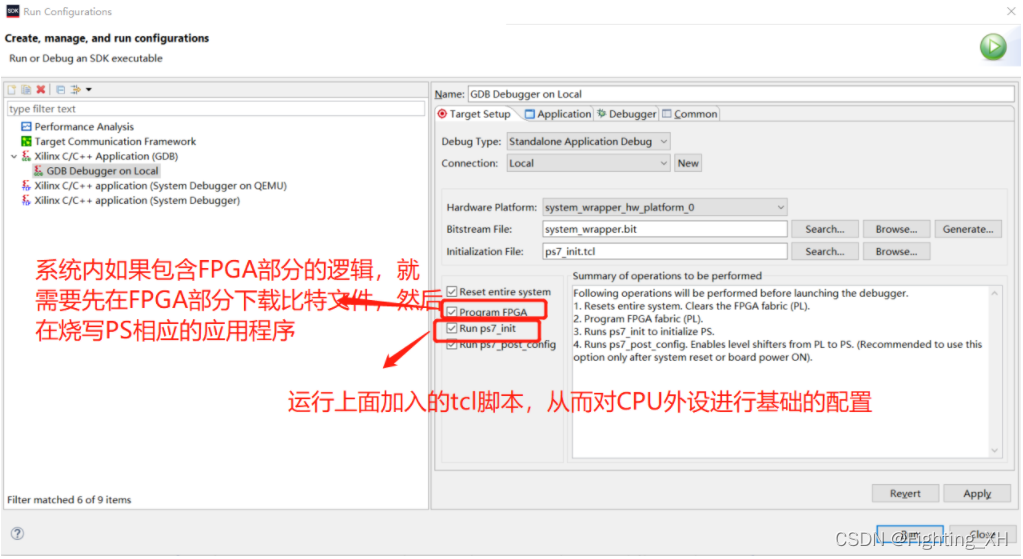

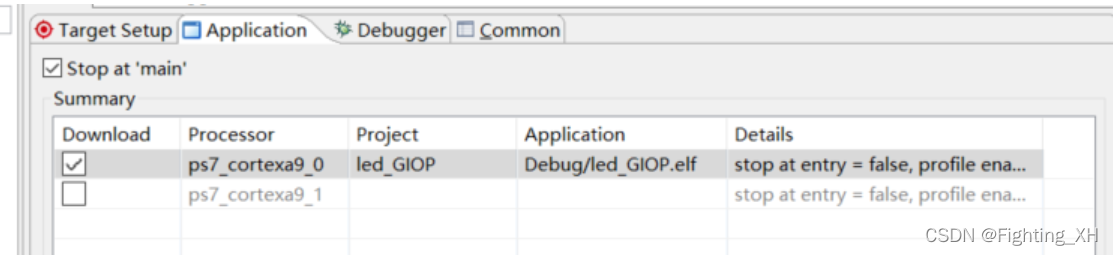

1. ctrl+B（或者project——Build All）对已有工程进行编译即可。编译完后，要想在开发板上点亮LED，首先必须保证开发板正确连接，然后运行，点击run——run configurations，出现如下界面，双击GDB即可进入运行的调试界面（主要添加比特流文件和tcl脚本），另外勾选0核，相当于对于双核里面的0核进行调试


   进行Run，所连接的开发板就能看到LED的点亮效果。如果对C程序又进行了修改，那么同样的修改后保存，Ctrl+B进行编译，然后Run查看效果。

---

3 zynq SOC开发的总结（PL+PS）

1、创建Vivado工程
2、创建包含PS硬核的系统
3、导出包含包含PS系统的hdf文件（包含比特流文件）
4、在SDK中基于hdf文件创建板级信息文件
5、创建应用工程，然后创建c文件
6、编写c程序，编译运行

参考：
小梅哥Zynq SOC 嵌入式设计课程
