霜狼老师TA学习笔记 - 渲染流程(应用阶段、几何阶段)

先上一下视频连接

【技术美术百人计划】图形 1.1 渲染流水线_哔哩哔哩_bilibili

在看了霜狼老师的百人计划之后，我对渲染流程的细节又有了一些新的理解，下图就是霜狼老师整理的渲染流程

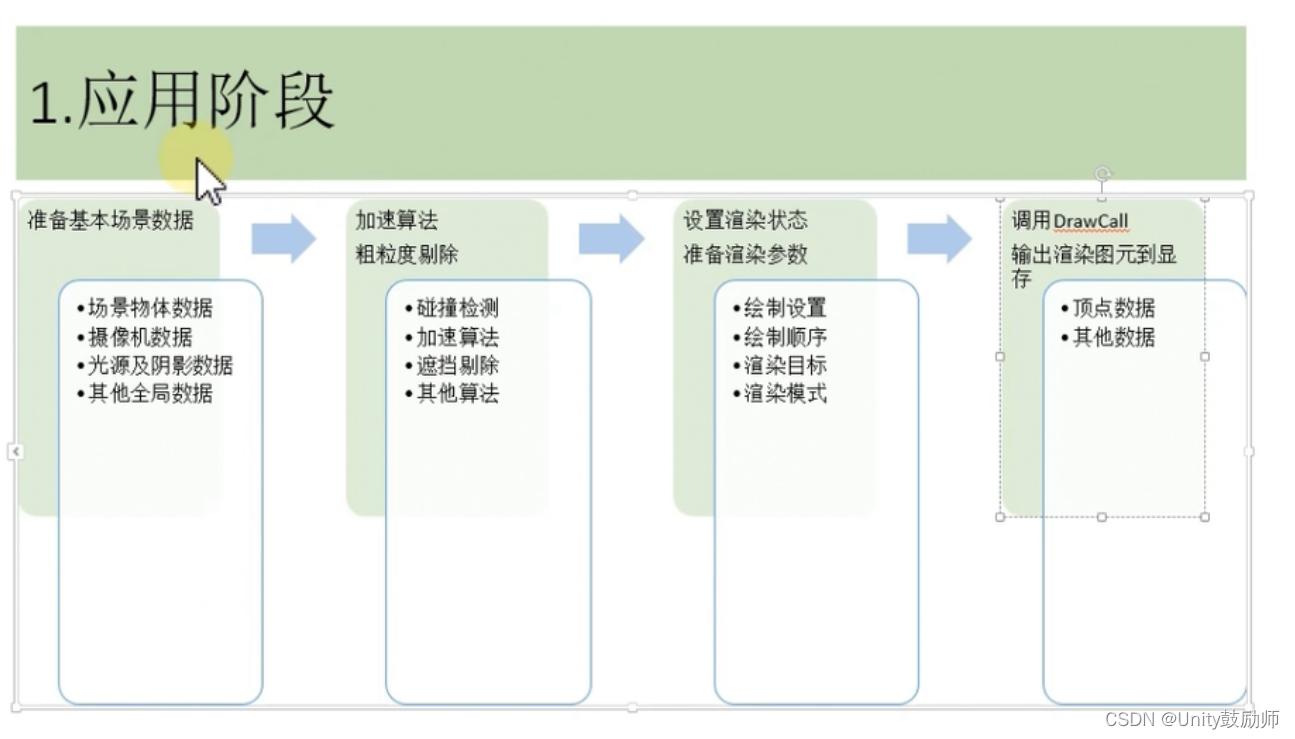

应用阶段

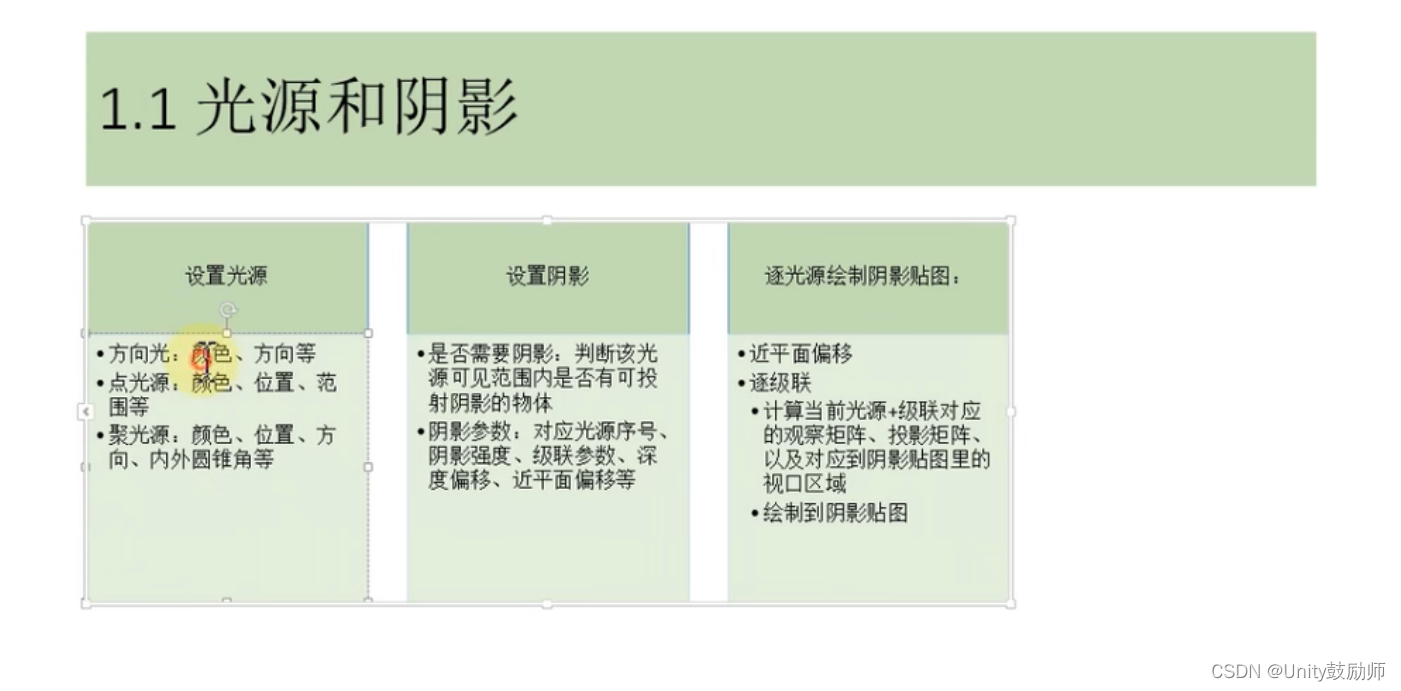

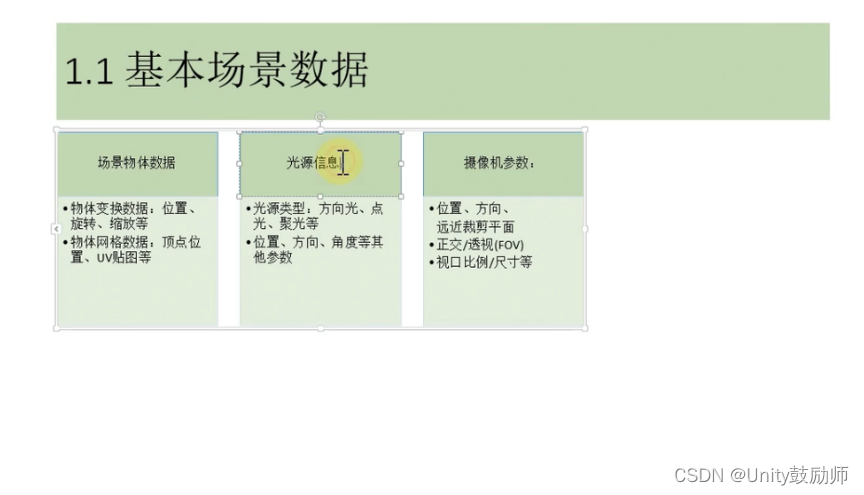

1）首先准备相应的的场景数据，比如模型的顶点，法线，摄像机的位置，灯光的位置阴影等。

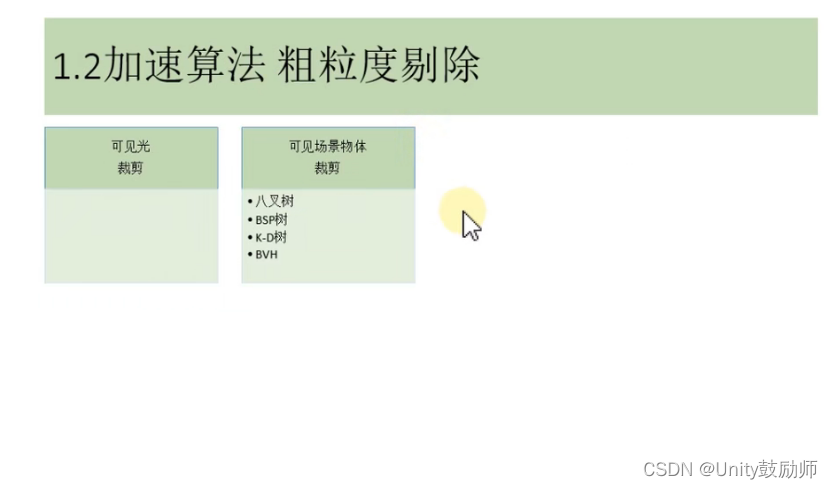

2）使用加速算法对渲染的流程进行加速。通过进行粗粒度剔除 ，把不可见的物体剔除出去，这些不可见的物体被剔除之后，就不会进入到几何阶段，也不会进行对应的计算。

3）设置渲染的状态，比如使用前向渲染还是延迟渲染，UI和物体分别是什么渲染参数，渲染的顺序是先透明还是先不透明，也或者是先渲染远处的再渲染近处的，渲染之后的图像是要展示到frameBuffer上还是renderTexture上。

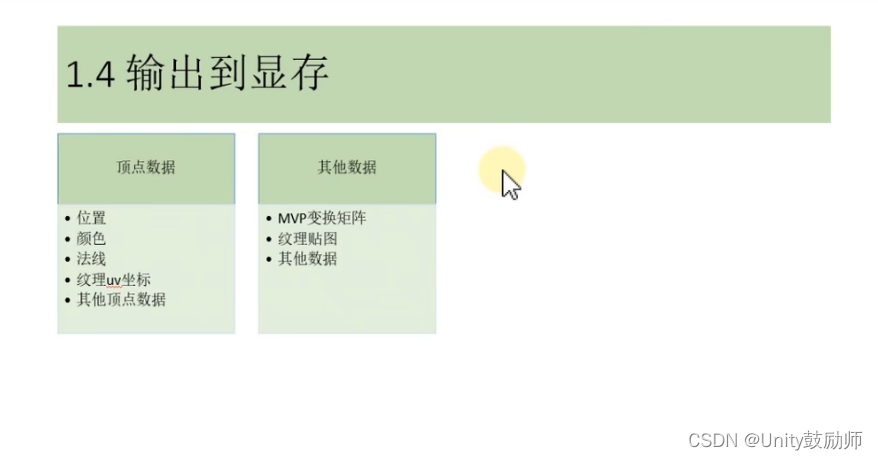

4）打包数据发送给GPU，发送的这个动作也称为一次drawcall。



几何阶段

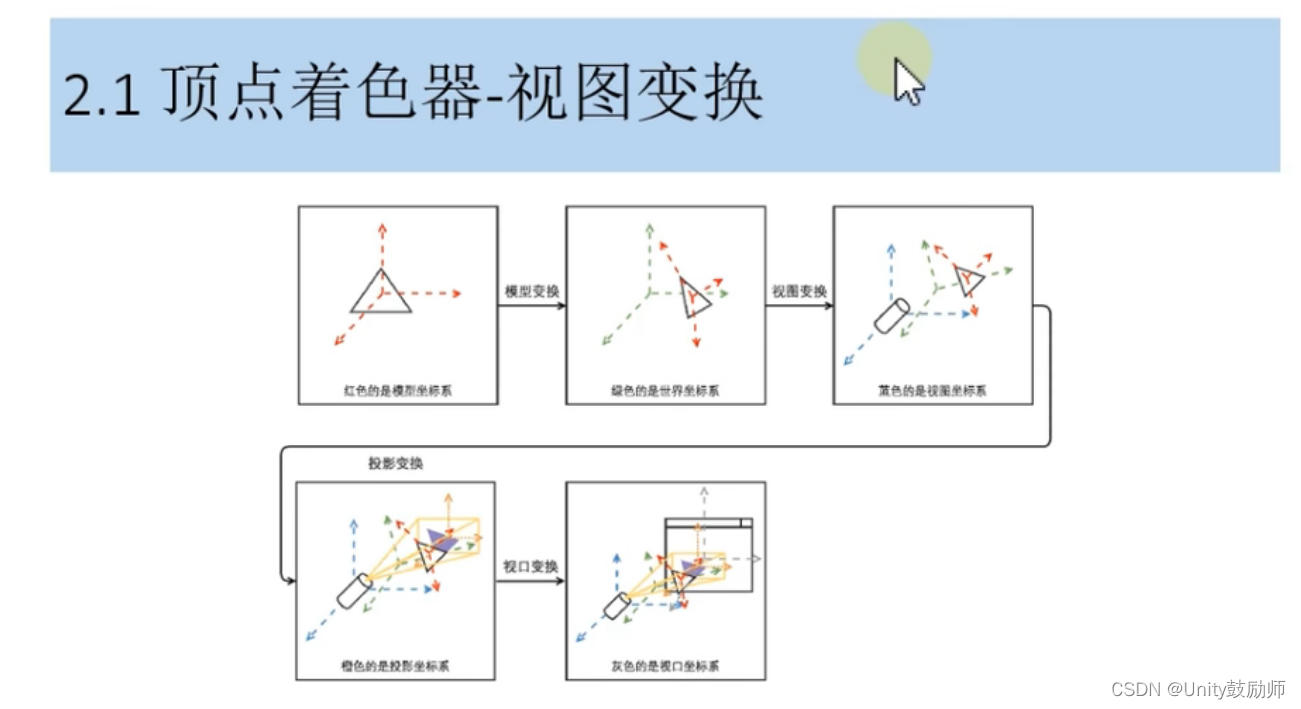

1）通过顶点着色器函数，对得到的顶点进行第一轮处理，将顶点从模型空间转化为视口空间

2）将处理好的顶点数据，发送到曲面细分着色器中，通过增加顶点增加模型的顺滑度

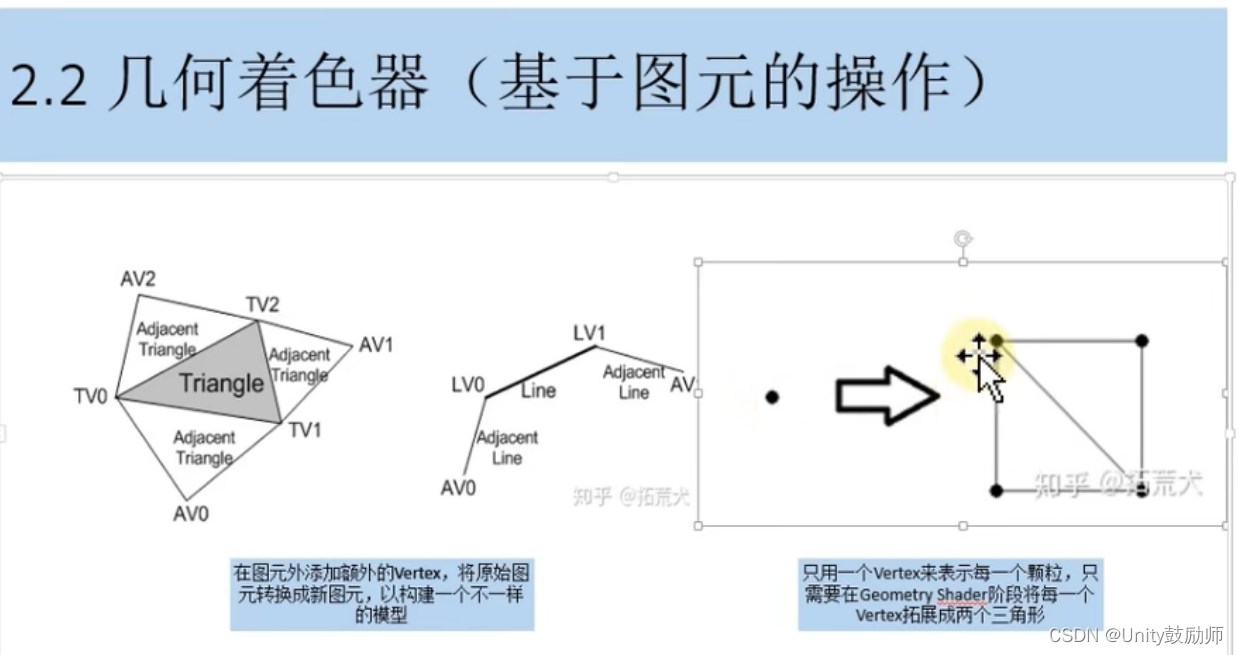

3）将处理好的顶点数据，发送到几何着色器中，通过输入图元的一组顶点数据，生成更多的图元数据

4）将上一步得到的数据从投影坐标系转换到标准设备坐标系中，也就是NDC，转换方式为xyz/w

5）在NDC中对图元进行裁剪

6）将裁减后的图元通过屏幕映射，转换到屏幕坐标系中

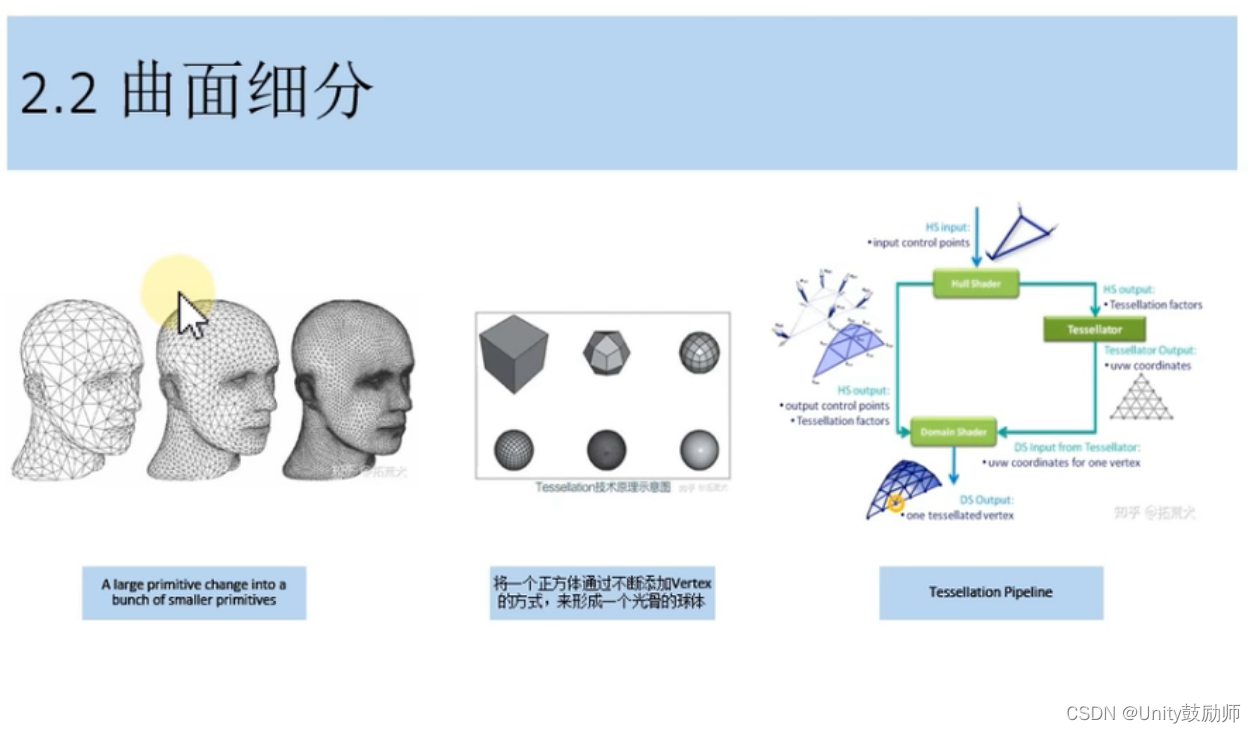

 曲面细分着色器就是通过顶点数据和相关算法，生成更多的顶点数据，增加顶点减顺滑程度，提升显示的效果



 通过将xyz除以w，将投影坐标系下的物体转换到了NDC，也就是标准设备坐标系，也就有了物体在屏幕上的远近，对于正交摄像机，由于所有的物体w值都为1，所以没有近大远小的效果

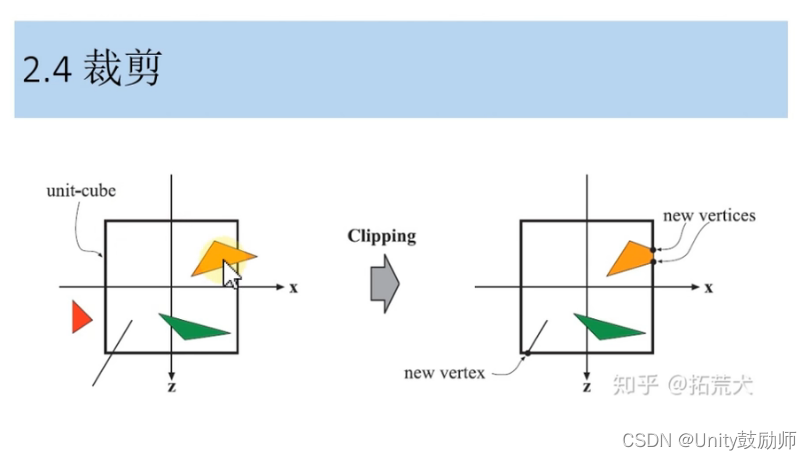

对NDC标准设备坐标系中的三角形进行裁剪，对于屏幕之外的三角形进行剔除，对于一半处于屏幕之内的三角形，删除屏幕外的顶点，并在屏幕内生成新的顶点



将NDC标准设备坐标系映射到屏幕坐标系中
