第1章 物理随机接信道PRACH概述
1.1 PRACH概述
PRACH： Physical Random Access Channel，物理随机接入信道。
RACH（Random Access Channel）即随机接入信道，是一种上行传输信道, RACH逻辑信道直接映射到PRACH信道。
在任何情况下，如果终端需要同网络建立通信，都需通过RACH(随机接入信道)向网络发送一个报文来向系统申请一条信令信道，网络将根据信道请求需要来决定所分配的信道类型。
这个在RACH 上发送的报文被称做“信道申请”（CHANNEL REQUEST），它其中的有用信令消息只有8bit，其中有3bit 用来提供接入网络原因的最少指示(3 个比特)，如紧急呼叫、位置更新、响应寻呼或是主叫请求等。
随机接入过程：是指从用户通过PRACH信道发送随机接入前导码，开始尝试接入网络到与网络间建立起基本的信令连接之前的过程。
需要事先声明的是：
PRACH信道只是随机过程中的一部分，而不是全部，整个随机接入过程除了一开始初始涉及到PRACH信道，大部分时候，涉及的是其他信道，如物理共享信道。
MSG1中涉及到的随机接入前导码，也只是随机接入过程中MSG1-4中的一个，MSG2-4都不是通过随机接入信道PRACH信道进行传送的。
PRACH信道只是随机过程中的一部分，因此，本文的焦点在随机接入过程中的MSG1的内容以及其对应的PRACH信道。
随机接入的其他过程将在信令章节讨论。
1.2 PRACH在物理层信道中的位置
第2章 4G LTE 随机接入过程
2.1 随机接入过程的目的
（1）获得上行10ms帧的同步，即获得上行发送的提前量TA
因为手机离基站的远近不同，发送的上行信号到达基站的时间延时不同，为了确保所有的终端，发送的信号，到达基站时，与基站的10ms帧是对齐的，就需要确保不同的手机，不同的时间提前量发送数据。
有点类似于，不同的人乘坐相同班次的火车。由于不同人，离火车站的距离不同，需要提起出发的时间不同。
（2）获得数据发送授权，申请上行资源。
上行同步解决的是：不同距离到达火车站的时间是相同的。
获得数据发送授权要解决的是：在终端获得上行发送授权后，基站需要为终端预留上行发送的视频资源、内存资源等。
2.2 LTE 随机接入过程的种类与场景
随机接入过程分为（1）基于竞争的随机接入和（2）基于非竞争的随机接入。
（1）竞争的随机接入：没有票，要抢票
通俗来讲就是当多个UE同时发送前导码给基站时，发生冲突，由于基站分不清是那个UE发给它的。于是UE需要发送一条与自己相关的独特的消息给基站，基站此时就能分清哪个UE发送的。
- RRC_IDLE状态下的初始接入（并没有连接状态）
- 无线链路出错以后的初始接入（并没有连接状态）
- UE有上行数据发送，但检测到上行失步（并没有连接状态）
（2）非竞争的随机接入：已经有票，要换票
就是在终端处于连接状态时，基站通知终端在合适的时机进行随机接入，因此此时不会发生竞争冲突。
-
UE有下行数据发送，但检测到上行失步
RRC_CONNECTED状态下，当下行有数据传输时，这时上行失步“non-synchronised”，因为数据的传输除了接收外，还需要确认，如果上行失步的话，eNB无法保证能够收到UE的确认信息，因为这时下行还是同步的，因此可以通过下行消息告诉UE发起随机接入需要使用的资源，比如前导序列以及发送时机等，因为这些资源都是双方已知的，因此不需要通过竞争的方式接入系统；
- 切换到新小区
切换过程中的随机接入，在切换的过程中，目标eNB可以通过服务eNB来告诉UE它可以使用的资源；
2.3 4G LTE基于竞争的随机接入过程：抢票的过程
1）MSG1：
UE在RACH/PRACH信道上发送随机接入前缀，携带preamble码；此时有可能有多个终端同时发起随机接入请求，因此可能会发生冲突 。
RACH(Random Access CHannel)：随机接入信道，处于上行传输信道，该信道承载有限的控制信息，并且具有冲突碰撞特征。
基站通过解析随机接入响应，可以知道终端离自己的距离，计算出TA提前量，以便终端提前发出数据，确保不同距离的终端发送的数据，到达基站时，都落在基站期望的时隙中。
因此, 这里需要解决如下的几个问题：
（1）PRACH信道的时频资源分配
（2）前导码preamble的工作原理
（3）如何解决随机接入时的冲突
（4）如何计算提前量TA
2）MSG2：
基站侧接收到MSG1后，在DL-SCH上发送MAC层随机接入响应（RAR），RAR响应中携带了TA调整和上行授权指令以及T-CRNTI（临时CRNTI）
DL-SCH(Uplink Shared CHannel)：下行共享信道，处于下行传输信道。
TA(Timing Advance)用来保证终端UE与基站的上行时间同步。
这里的关键问题-1是：
UE是如何知道在哪个时频资源的DL-SCH信道上接收随机接入响应（RAR）？？
实际上，基站是通过物理下行控制信道发送下行控制信息DCI来通知所有终端UE的。
详见：《[4G&5G专题-38]：物理层-下行公共控制信道PDCCH与其承载的内容下行控制信息格式DCI》
[4G&5G专题-40]：物理层-下行共享信道PDSCH和上行共享信道PUSCH_文火冰糖的硅基工坊的博客-CSDN博客_pdsch是什么信道
这里的关键问题-2是：
如果两个手机正好随机选择的前导码preamble是相同，怎么办？
此时，基站会把两个终端当成同一个终端来回应MSG2，并通过MSG3来解除这种冲突。
3）MSG3（连接建立请求）：
UE收到MSG2后，判断是否属于自己的RAR消息（利用preamble ID核对），并发送MSG3消息，携带UE-ID。
UE的RRC层产生RRC Connection Request 并映射到UL –SCH上的CCCH逻辑信道上发送；
CCCH(Common Control Channel)：公共控制信道，处于逻辑信道。
这里会出现一种情况：就是两个UE使用了相同的随机接入序列，因此他们可能都会认为MSG3是自己的，这就是竞争。
竞争的解除是基站的责任，并是通过RRC层的MSG4来完成的。
4）MSG4(RRC连接建立)：
RRC层的Contention（竞争） Resolution（解决）机制，根据MSG3中的UE-ID号，最终负责裁决，哪一个UE是允许被接入的。
并通过MSG4通知特定UE-ID的终端用户，没有收到属于自己UE-ID的终端，超时后，将重新发起随机接入请求。
MSG4的传送是通过物理共享信道Px-SCH完成的。

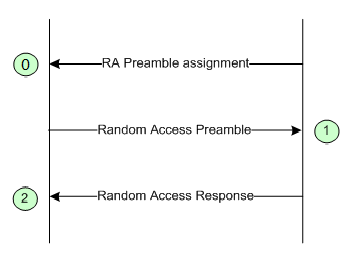

2.4 4G LTE基于非竞争的随机接入过程
1）MSG0：基站通过下行信令给UE指派非冲突的随机接入前缀（non-contention Random Access Preamble ），这个前缀不在BCH上广播的集合中。
BCH(Broadcast CHannel)：广播信道，处于下行传输信道。
2） MSG1：UE在RACH上发送由基站指派的随机接入前缀。
本文的重点是：RACH信道如何基站指派的随机接入前缀：前导码preamble
3）MSG2：基站的MAC层产生随机接入响应，并在DL-SCH上发送。对于非竞争随机接入过程，preamble码由基站分配的。
整个流程到MS2 正确接受后就结束, 不需要MSG3和MSG4.
第3章 LTE MSG1的处理过程
3.1 基站如何分配PRACH的时频资源？
（1）频域资源
PRACH 在频域上占用6 个连续的RB(6*12=72个子载波，1.08MHz带宽 = 72*15KHz）
PRACH的子载波是1.25K, PRACH子载波的个数 = 72*15KHz / 1.25KHz = 864个1.25K的子载波。
其中，上下12-13个子载波为频域保护带宽，一共剩下839（864-12-13）个有效的1.25K子载波，用于承载前导码。
具体频域的位置由参数Prach_frequencyOffset指定，即发送Preamble码的具体频域位置是不定的，可以手动指定的。
（3）时域资源
PRACH在时域上，是由前导码的Format所决定，不同格式的前导码，其时域的时长是相同的，有1ms，2ms，3ms，即1-3个完整的1ms子帧（14个OFDM符号 * N; N=1,2,3）
前导码的Format由参数prach-ConfigIndex决定。
前导码有三部分组成：循环前缀CP + 前导码ZC序列 + 保护时隙GP。
关于什么是前导码以及前导码的格式，这是随机接入的关键，稍后再继续讨论。
3.2 终端如何知道PRACH的时频资源在哪了？
基站通过物理广播信道PBCH告诉手机，小区的PRACH信道在哪些时频资源上。
3.3 终端如何选择PRACH的信道？
终端通过物理广播信道PBCH信道获取了PRACH信道的位置，就可以使用PRACH信道进行随机接入过程了。
3.4 终端如何选择PRACH的前导码？
（1）什么是前导码Preamble序列
Preamble是一个ZC序列，通过不同的循环移位，产生ZC序列前导，用于区分不同的随机接入请求（不是不同的用户，不同用户的区分是通过MSG3完成的，而不是MSG1）
ZC序列具有良好的自相关特性和互相关特性，基站可以通过一种基于检测的方法可以检测到对应的ZC序列。在频域上，不同用户的ZC序列复用在一起，由于良好的自相关性也可以被检测出来。
ZC序列并不是一个二进制序列，而是一个欧拉复数序列。关于ZC序列，请参考如下信息：
《[4G&5G专题-33]：物理层-浅谈ZC序列的原理以及在LTE PSS中的应用》
[4G&5G专题-33]：物理层-浅谈ZC序列的原理以及在LTE PSS中的应用_文火冰糖的硅基工坊的博客-CSDN博客_zc序列
前导码Preamble是UE在物理随机接入信道中发送的实际内容。
在频域上：一共剩下839个有效的子载波。

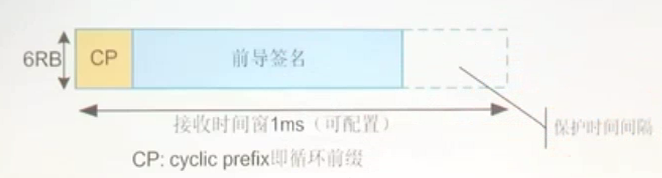

在时域上：由时间长度为Tcp的循环前缀CP和时间长度为Tseq的前导码序列组成。如下图所示
（2）前导码Preamble格式与持续时间

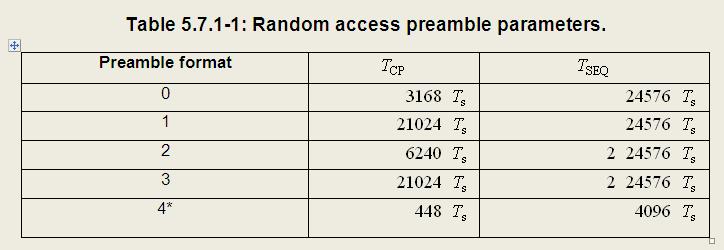

LTE-TDD的前导码有5种格式，分别是Preamble Format 0/1/2/3/4，如下图所示。
不同的格式，Tcp和Tseq的值不同。前导码持续时间不同。
（3）每个格式的前导码占用的子帧个数

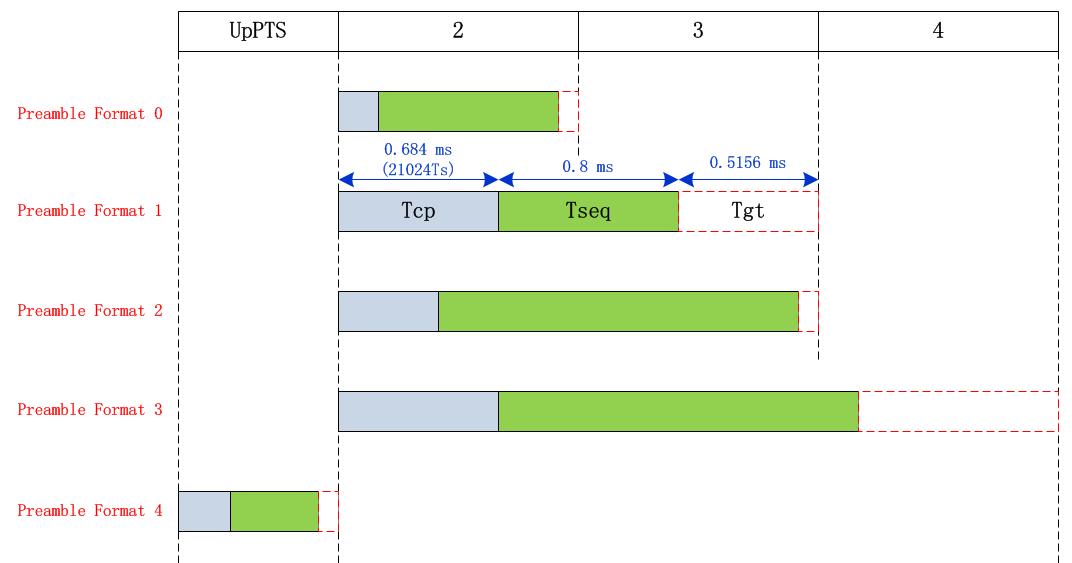

如果说上述的图不是很直观，那么下面的这张图，更加直观的展现了不同格式的前导码在时域上的长度（占用多少个子帧）。
Format0：前导码的时间长度，限制在1个上行子帧（1ms）时间范围内。
Format1：前导码的时间长度，限制在2个上行子帧（1ms）时间范围内。
Format2：前导码的时间长度，限制在2个上行子帧（1ms）时间范围内。时长=2*前导码长度（Nzc）
Format3：前导码的时间长度，限制在3个上行子帧（1ms）时间范围内。时长=2*前导码长度（Nzc）
Format4：比较特殊，只能在UpPTS中使用，因此LTE-FDD没有Format4.

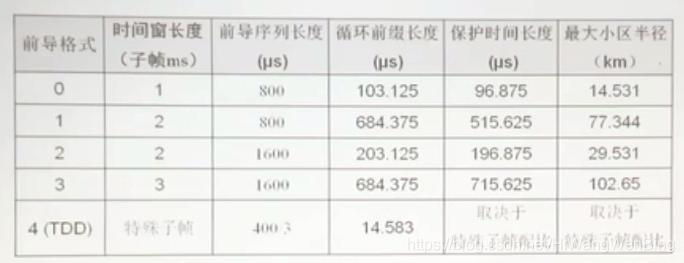

（4）前导码长度与最大小区半径的关系
因为每个子帧的长度是30720Ts，去掉前导码占用的时间，那么前导码格式0还剩下的保护时间GP=（30720-3168-24576）Ts=2976Ts=2976*[1/(15000*2048)]s=96.875us。
之所以空出一部分的保护间隔Guard Period（GP）, 有时候也称为GT(Gap Time or Guard Time)，在于随机接入之前，UE还没有和基站完成上行同步，UE在小区中的位置还不确定，因此需要预留一段时间，以避免和其他子帧发生干扰。
考虑基站和UE之间的往返传输（终端的下行接收延时导致的终端参考信号的误差），因此最大小区半径=(3.0*10^8) m/s * 96.875 us / 2 = 14.53 km。
同理，可以计算得到其他前导码格式的最大小区覆盖半径。
因此，不同的小区覆盖半径，可以选择不同的前导码格式。这也是为什么前导码要分不同格式的原因。
为了更好的理解前导码格式与小区半径的关系，我们进一步探讨：
不同的GP保护时间决定了小区的最大覆盖半径，GP时间越长，小区的覆盖面积越大。
由于在设计的时候，GP与CP是正相关的，且近似相等，因此，可以可以说CP决定了小区半径的大小。
前导码格式0-3时，前导码长度（Nzc）固定等于839；//适用与大多数小区半径
前导码格式为4时，前导码长度（Nzc）固定等于139。//适用与超短的小区半径
从下图这张示意图中，更好的展现这个结论：
三个不同位置的UE1/2/3，同时向基站发送前导码，
那么基站首先会收到近端UE1的前导码请求，然后是UE2的前导码请求，最后收到处于边界的UE3的前导码请求。这三个UE的前导码是接收完整的，也不会对相邻的子帧造成干扰。
如果有个UE4，距离比UE3还要远，此时基站无法收到完整的前导码，且会对相邻的下一个子帧造成干扰，此次，UE4将无法接入到该小区。
GP的长度决定了小区半径，那么前导码自身的长度与小区半径之间什么关系呢？
实际上，小区半径与前导码自身的长度没有定量的数学关系，只有定性的关系。
理论上讲，小区半径越大，传输的路径越远，传输过程中受到的干扰和信号的衰减就越大，需要增加更多的冗余信号来表示某一信息，冗余编码的长度越长，抗干扰性就越强。
实际设计时，
（5）基站何时确定某一小区的前导码格式？
当然，每个小区只有一种格式，在建立小区的时候就确定下来了。
PRACH configuration Index参数决定了前导码的格式。
在上图中，多个index对用一种格式。
（6）终端如何获取终端的前导码格式？
来自RRC层的SIB2消息 （通过物理共享信道传输）
（7）终端何时发送前导码？
大的时间是：第一次接入到网络，需要上行发送时。
小的时间是：在物理随机接入信道PRACH的时域资源上发送。
（8）前导码的生成规则
在LTE里，每个小区都有64个前导码集合，那么这些前导码序列Preamble Sequences是怎么生成的呢？
前导码序列集合包括根序列和由该根序列生成的循环移位序列CP，
计算过程分为两个大的步骤：
步骤1：生成一个ZC（Zadoff-Chu）根序列Xu(n)，作为一个基准序列；基准序列Xu(n)，也就是物理根序列号为u的ZC序列，按照以下公式计算得到。
其中，Nzc表示ZC序列的长度，
前导码格式0-3时，Nzc固定等于839；//适用与大多数小区半径
前导码格式为4时，Nzc固定等于139。//适用与超短的小区半径
u是物理根序列号（Physical root sequence number），由逻辑根序列号（Logical root sequence number）查协议表Table 5.7.2-4（前导码格式0-3时查该表）和Table 5.7.2-5（前导码格式4时查该表）得到。
逻辑根序列号（Logical root sequence number）由SIB2消息中的PRACH-Config信元的rootSequenceIndex字段配置，
步骤2：将基准序列Xu(n)进行循环移位，生成64个不同的循环序列Xuv(n)
（9）终端选择前导码的规则：从64个中随机选择一个，降低不同终端同时接入的冲突。
3.5 基站如何根据UE的PRACH请求，计算发送提前量TA
实际上，上面这张图，已经展现了不同UE的前导码到达基站的时间延时：从基站本地的TTI参考信号开始计算，到收到CP信号的这段时间，就是终端在后续数据发送中，需要提前发送的时间提前量TA。
就好比一个人，到达车站时，迟到的时间，就是下次要提前出发的时间。
TA的单位是Ts，小区带宽采用的时间。
3.5 如何降低多个终端同时随机接入的冲突？
（1）使用多个正交的前导码作为备选？
使用64个不同的前导码，区分不同的接入请求。
当然，前导码区分不用用户，不同的用户，有可能在某一次随机接入中随机选择了相同的前导码。
（2）使用码分复用支持多终端同时发起随机接入
ZC序列的前导码是正交的，可是现实码分复用的功能。
因此不同用户，如果随机选择的前导码不同，则可以同时发起随机接入请求，不会发生冲突。
（3）通过MSG3的UE-ID来区分不同的用户
对于不同用户，在某一时刻，同时选择了相同的随机接入前导码下的冲突情形，可以通过MSG3来解除竞争冲突。
3.6 冲突发生后的解决办法？
至于不同的终端，随机选择的前导码相同、选择的PRACH时频资源相同，导致发送的信号叠加在一起怎么办的问题？
有两种解决办法
（1）叠加后的信号无法正确解码：则此时随机接入失败，终端超时后重新发起随机接入的过程。
（2）叠加后的信号可以正确解调：基站MSG1和MSG2时，把这两个终端当成一个终端。直到MSG3流程时，再解决此冲突 。
第4章 5G波束赋型与SSB回顾
4.1 波束与频域资源的关系
波束赋形（Beamforming）又叫波束成型、空域滤波，是一种使用大规模天线阵列，定向发送和接收信号的技术。
波束赋形技术通过调整相位阵列的基本单元的相位参数，使得某些角度的信号获得相长干涉，而另一些角度的信号获得相消干涉，从而得到宏观的信号波束。
在5G系统中，数字波束赋就是通过控制每一路子载波的相位参数，获得期望的调制后信号的波束。
也就是说，可以通过控制各路时频资源的子载波的相位，使得不同的子载波的时频资源发送到不同的波束上。
这是基站能够在不同的波束上，发送不同的下行SSB同步信号块和接收不同PRACH信道的基础和前提条件。
详解参见：
《图解通信原理与案例分析-21：4G LTE多天线技术--天线端口、码流、分集Diveristy、波束赋形BF、空分复用MIMO、空分多址》
图解通信原理与案例分析-21：4G LTE多天线技术--天线端口、码流、分集Diveristy、波束赋形BF、空分复用MIMO、空分多址_文火冰糖的硅基工坊的博客-CSDN博客_lte通信原理
4.2 SSB与波束的关系
SSB同步信号块是5G NR引入的一个新概念，他整合了物理主同步信号PSS,、辅同步信号SSS，还有物理广播信道PBCH。
SSB也是与波束绑定的，不同的波束有不同的SSB，如上图所示。

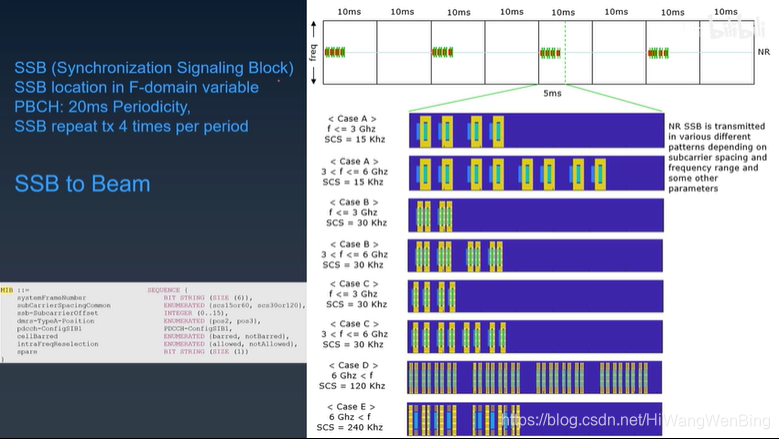

在上图示意中，SSB在物理层的时域发送周期默认为20ms，即2个10ms基本帧， 在RRC层的更新周期为80ms。
一次发送时，可以连续发送N个SSB，每个SSB映射、关联到一个波束上，而SSB的个数N是可以根据需要设定。
N的最大数量与子载波的带宽相关，子载波的带宽越大，支持的SSB的个数就越多，最大支持64个SSB， 即64个波束。
当然，每个波束发送的MIB信息，除了波束ID外，其他信息都是相同的，因为它们属于同一个小区。也就是说，通过SSB可以获取波束标识ID.

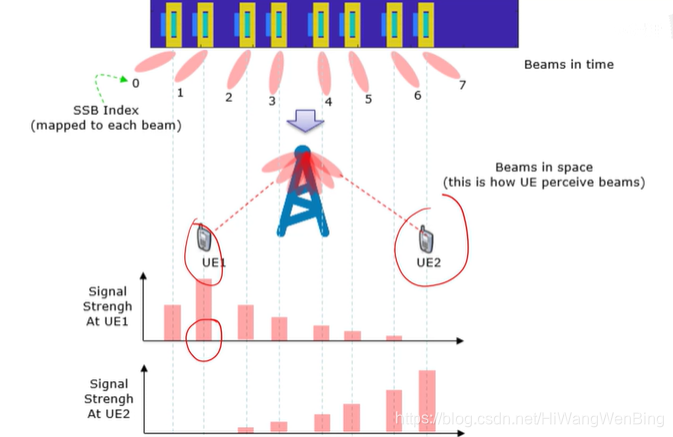

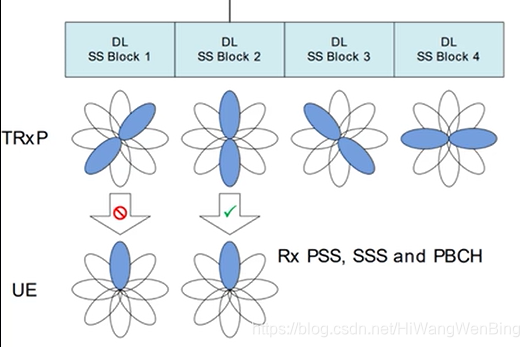

下图更加形象的展现了SSB与波束的关系：
（1）下图有4个SSB，在4个不同方向的波束上发送。
、
（2）下图有8个SSB，在8个不同方向的波束上发送。
关于SSB的详细详细信息，请参看：
《[4G&5G专题-36]：物理层-同步信号块SSB与小区主同步PSS、小区辅同步SSS》
[4G&5G专题-36]：物理层-同步信号块SSB与小区主同步PSS、小区辅同步SSS_文火冰糖的硅基工坊的博客-CSDN博客_同步信号块
备注：
在单用户MU-MIMO的模式下：
- 所有的公共信道为所有波束共享
- PRACH信道为所有所有波束共享
- PD-SCH信道、PU-SCH信道为所有波束共享
在多用户MU-MIMO的模式下：
- 所有的公共信道为所有波束共享
- PRACH信道为所有所有波束共享
- PD-SCH信道、PU-SCH信道针对各个波束是独立的流，实现空间复用
第5章 5G NR的PRACH信道
5.1 单波束：5G NR基于竞争/非竞争的随机接入
对于随机接入过程，NR与LTE基本相同。也有不同点，其最大的区别在于其触发场景。
5G NR的随机接入的触发场景更多，随机接入的过程是L3 RRC的功能，后续再继续探讨。
本节重点探讨如下与4G LTE不同的两点：
（1）PRACH信道传输内部传输的前导码的格式：在保留LTE的format的同时，进行了扩展, 增加了新的format。
（2）5G NR对PRACH的无线资源的分配方式：主要是考虑到对波束赋形的支持，随机接入也需要能够波束上进行。
5.2 单波束：5G NR的前导码序列的定义（时域+频域+码域）
与LTE基本相同，不同的地方有：
（1）Format的格式
PRACH在5G的SPEC里面由4种加上到了9种Format，除了Format0-3，还有A1，A2，A3，B1，B2，B3，B4，C0，C2。
不同的Format有不同的序列长度，子载波间隔 f，时间长度等。

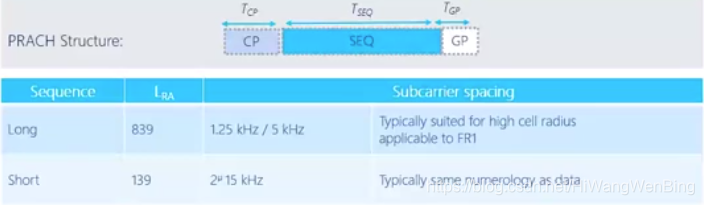

前一个表格是LTE的前导码的格式，后一个表格是5G NR的前导码的格式。
Lra=839为长导码，Lra=139为短导码。
（2）子载波间隔
1.25kHz，5kHz, 15kHz, 30kHz, 60kHz, 120kHz。相对于4G的1.25kHz和7.5kHz而言，扩展了很多。
5.3 单波束：不同随机接入信道格式Format对应的时频资源详解
5G NR定义更多的随机接入信道的格式，并通过PRACH configuation Index来指定具体使用哪种格式。
不同的格式，反应的PRACH信道，在10ms帧中的时域位：系统帧号=》子帧号=》slot号=》符号起始位置=》连续的符号的个数
（1）关键符号的含义
C：代表CP
S：代表前导码
G: 代表GP
数字：一个1ms子帧中的symbol索引号0-13。
（2）长短前导码
- 长前导码：LTE继承下来的
- 短前导码：NR新定义的，主要为了支持波束。
（3）PRACH信道数
一个子帧中可以包含多个连续的前导码，用于支持多个不同的波束。

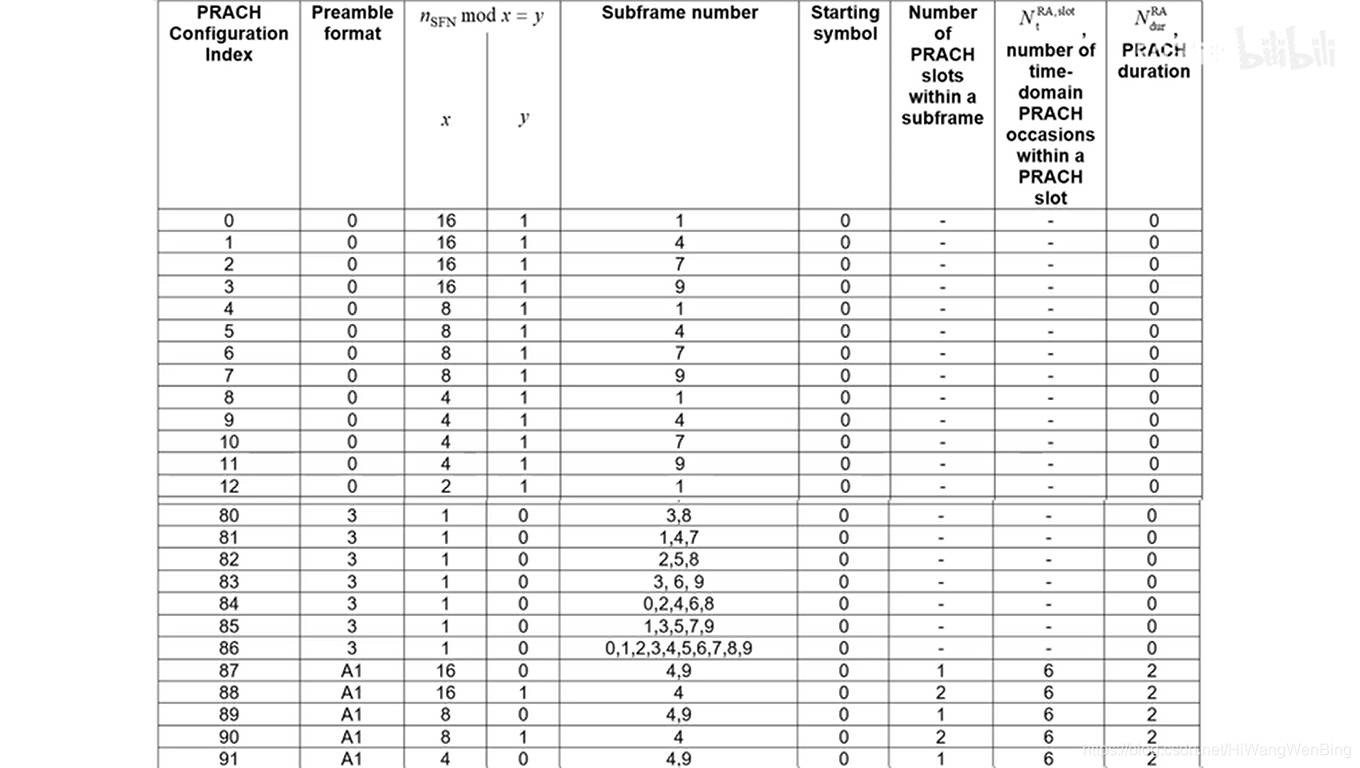

5.4 单波束：PRACH信道时域定义，Format格式定义详细
PRACH configuration index：PRACH format格式索引
Preamble Format：前导码格式。
（1）确定PRACH信道所在的系统帧号
- SFN Mod X：表示间隔多少个无线帧可以发送一个PRACH信道，16表示，在1024个10ms系统帧号中，每16个10ms系统帧中出现1次PRACH信道。1表示，每1个10ms系统帧中都会1次PRACH信道。
- Y：Mod X之后，PRACH信道出现在哪个系统帧上？比如X=16，y=1，表示每16个10ms系统帧中出现1次PRACH信道，由于y=1， 因此，出现PRACH信道的系统帧号为1,17,32.....
（2）确定PRACH信道在系统帧中的子帧号
- sub frame number：子帧号，一个10ms帧中有10个子帧。
（3）确定PRACH信道在子帧中的slot号
- number of PRACH slots within a sub frame
（4）确定PRACH信道在slot中的起始符号索引
- starting symbol
（5）确定PRACH信道占用几个符号
- PRACH duration
（6）最后确定在时域上，有多少个PRACH occasion。
- PRACH occasion
要理解PRACH occasion，需要理解 PRACH与波束的关系。PRACH occasion是5G NR新引入的一个概念。

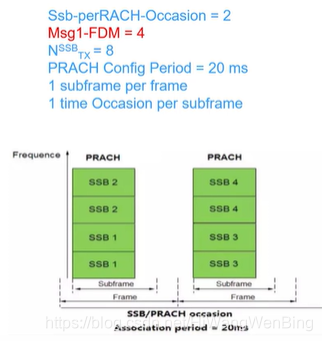

有“时域”和”频域”组成一个PRACH信道矩阵，矩阵中的每一个小格子，称为一个PRACH occasion。
5.5 单波束：PRACH信道频域定义
PRACH在频域上有多少个PRACH occasion由MSG1的FDM参数确定
5.5 PRACH与波束的关系
在多波束的情形下，上行PRACH信道与波束的关系与下行SSB与波束的关系类似：
每个波束有独立的下行同步块SSB, SSB中除了包含SSB id外，其他的都是信息，各个SSB都是一样的。
所有的波束共享相同的上行PRACH信道。
5.6 每个波束为什么不能像MU-MIMO x-SCH信道一样，拥有独立的PRACH信道？
（1）每个波束有自己独立SSB, 为SSB-1, 2,3,4, 不同SSB的唯一区别，就是包含不同的波束ID, PSS, SSS是相同的，共享相同的子载波的时频资源。
（2）PRACH信道是所有波束共享的：
为想实现PRACH信道的空间复用，以支持更多用户的并发随机接入，就必须确保手机在PRACH前，能够根据接收的波束信号，按照接收波束的方向发送上行的波束信号。
很显然，手机是做不到的，因此，导致PRACH信道是所有波束共享的，具体原因如下：
在随机接入前，UE可以接收到天线发出的波束赋形的下行波束，但自身无法发送定向的上行波束。
这是因为手机本身空间位置是随机摆放的，手机自身无法通过接收到的波束，来调制自身信号的发射波束。

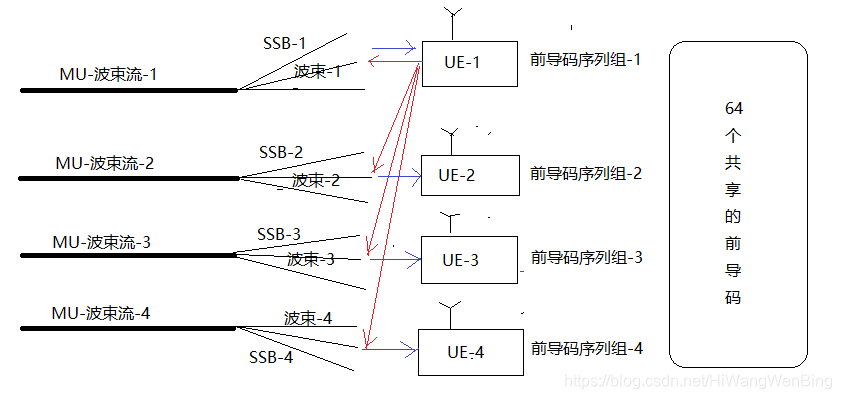

因此手机的随机接入信号的发送，还是按照全向天线的方向发送，这会导致基站所有波束，都能够收上图中UE-1的随机接入信号，同理，能够收到UE-2,3,4的随机接入信号。
因此，实际上，基站无法根据自身的波束和收到的前导码，确定手机在哪个波束。
因此，随机接入信号实际与非波束赋型的随机接入信道是一样的，与波束赋型下的其他公共控制信道一样，是为所有波束共享的。
（3）什么时候能够能够控制手机的信号发送方向？
只有随机接入后，基站能够确定手机属于哪个波束，然后通知手机，进行电磁波的方向调整，形成与所在下行波束方向一致的上行波束。
5.7 如何确定终端随机接入的波束
上5.6中，已经确认了PRACH信道是为所有波束共享的，那么基站如何根据随机接入过程确定手机所在的波束呢？
一种常规想到的方法是：手机主动上报自己通过SSB中接收到的波束。然后，PRACH信道，除了传递随机接入前导码外，并没有提供多余的信息传递波束ID号 。

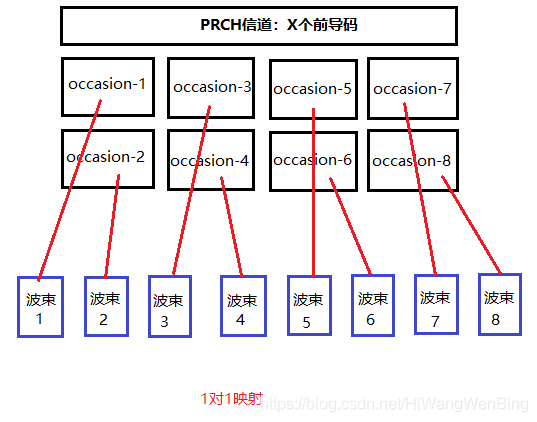

5G规范，采用了另一种技巧性的方法：把64个前导码按照一定的规则进行分组，并与波束进行映射，基站根据收到的前导码，就可以知道终端所在的波束了。
这就是PRACH occasion的背后原因。
与下行同步块SSB内容完全相同（除了波束ID号）不同的是，每个波束的上行PRACH信道的传输的前导码，并不是完全相同的。
每个小区最多有64个前导码，如何在不同的波束中分配这64个接入前导码呢？有哪些策略呢？
（1）每个波束拥有所有64个前导码。
（2）每个波束平均分配64个前导码。
（3）灵活配置

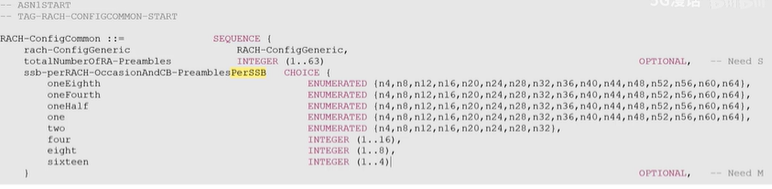

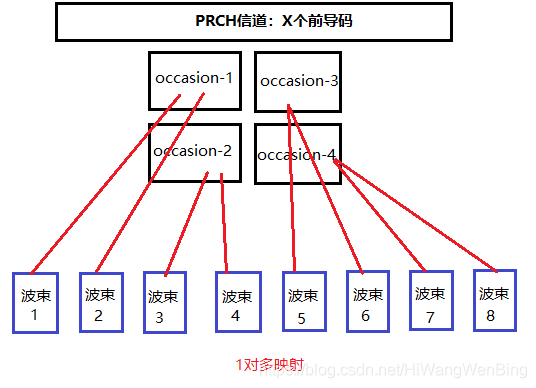

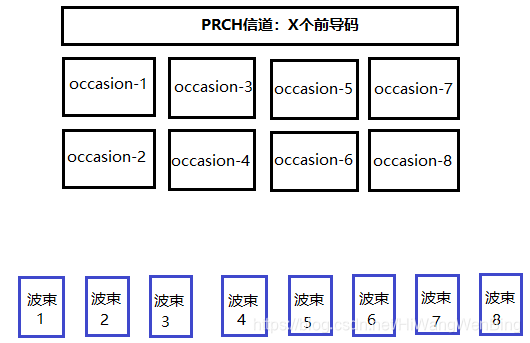

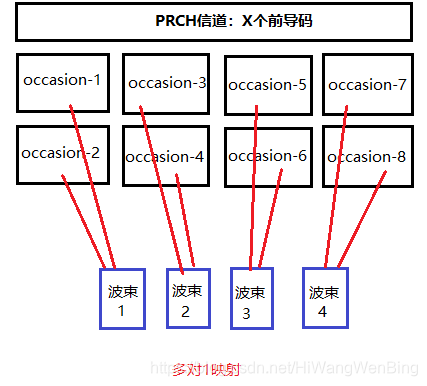

5G NR采用了灵活配置的策略，为此，引入了一个新的概念：PRACH occasion。
备注说明：
- 上述的方法，确保整个小区的前导码的数量不变，不会导致小区的前导码数量的减少。
- 不会引起随机接入冲突概率的增加，都等于1/64.
- 但会导致，每个波束下的终端，无法使用整个小区的64个前导码，只能使用部分的前导码，这是上述方法的缺点或者说不足。
第6章 PRACH occasion
6.1 什么是PRACH occasion
这是一个比较难理解的概念， PRACH occasion直接翻译就是：一次随机接入的时机，包括频域的时机和时域的时机。
这样讲还是有点拗口，不妨进一步的拆解。
6.2 为什么要引入PRACH occasion
在没有波束赋形的场合，下行同步信道和上行的PRACH信道，对小区内的所有方向的终端都是公平的，且被所有终端共享。
因此，只需要划分一个PRACH信道即可以了，64个前导码，为PRACH信道的所有用户共享。
然后有波束赋形的场合，上行和下行方向的信号是按照波束发送的，这就带来了一些新的特点：
（1）由于不同的波束，有可能有各自不同的时频资源，因此就需要给不同的波束准备不同的RE时频资源。
（2）不同的波束，其所需的随机接入的前导码的数量可能并不完全相同，有些波束多，有些波束少。
基于这样的特点，5G NR在原先统一的PRACH时频资源的基础之上，划分出来了N*M个PRACH occasion。
N: 频域方向，把PRACH信道的RE切分为N个组，即PRACH occasion
M: 时域方向，把PRACH信道的RE切分为M个组，即PRACH occasion
这样一共有M*N个PRACH occasion。
而随机接入请求就是在PRACH occasion上进行的，这称为随机接入的“时机”。
6.3 每个PRACH occasion传输的前导码
每个PRACH occasion上能够传送的随机接入前导码的数量也是配置的。M*N个PRACH occasion传递的随机接入前导码的总和为64个。
6.4 PRACH occasion与SSB的映射
通常情况下，PRACH occasion的数量与波束的数量是1对1映射的，也可以把多个PRACH occasion映射到一个波束上。也可以把1个PRACH occasion映射到多个波束上。
（1）1对1映射
、
（2）多对1映射
（3）1对多映射
6.5 波束（通过SSB体现）与PRACH occasion映射关系的参数定义
（1）ssb-perRACH-occasion： 每个PRACH occasion可以映射几个SSB
- 1: 1个PRACH occasion映射到1个SSB
- 分数（小于1）：多个PRACH occasion共享一个SSB
- 大于1：多个SSB共享一个PRACH occasion
（2）CB-PreamblePerSSB：每个SSB使用多少个前导码，最大64个，可以小于64.
参数1和参数2之间是有约束关系的，比如ssb-perRACH-occasion=16， 表示 每个PRACH occasion可以映射16个SSB，因为一共最大有64个前导码，这样的PreamblePerSSB最大就只能有4个前导码。
LTE-TDD随机接入过程（2）-前导码Preamble的格式与时频位置_阿米尔C的博客-CSDN博客_随机接入前导码格式
4G5G随机接入话题之6-5G当中SSB和PRACH Occasion的映射，随机接入如何映射到不同的波束或SSB：时域频域和码域_哔哩哔哩_bilibili
扫一扫
7万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
