[4G&5G专题-66]：RF层 - 天线的常见类型

目录

第1章 按照天线的外观分类

第2章 按照电磁波的辐射方向分类

2.1 全向天线

2.2 定向天线

第3章 按照极化方向分类

3.1单极化

3.2 双极化

4. 按照天线实现方式

4.1. 导线天线

4.2 PCB 天线：

4.3 芯片/模块天线：

---

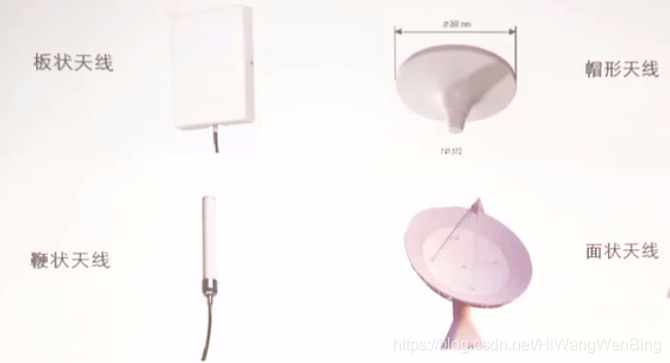

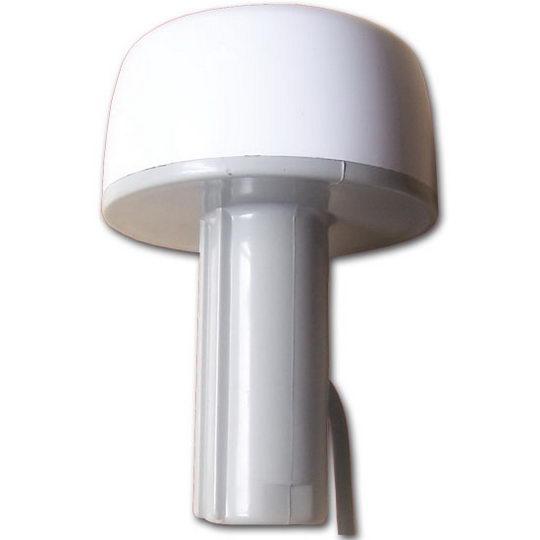

第1章 按照天线的外观分类

第2章 按照电磁波的辐射方向分类

2.1 全向天线

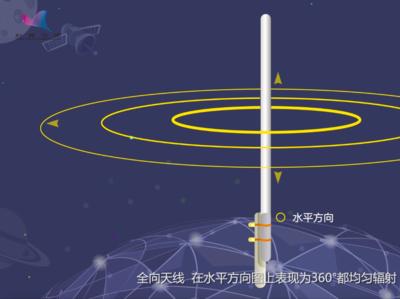

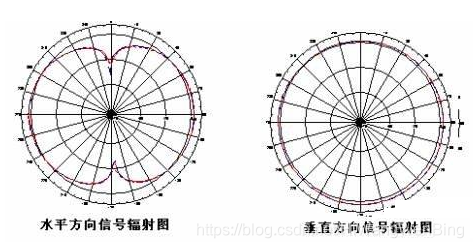

全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性。

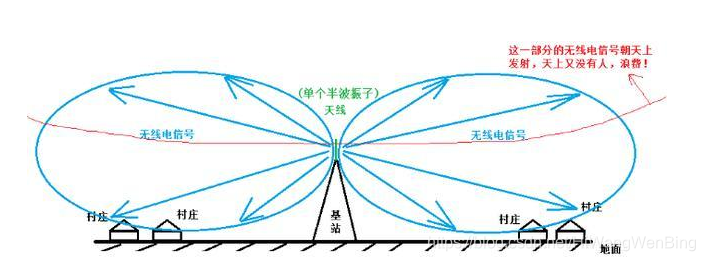

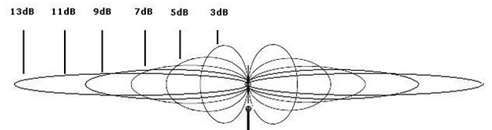

在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。

全向天线在移动通信系统中一般应用于郊县大区制的站型，覆盖范围大。

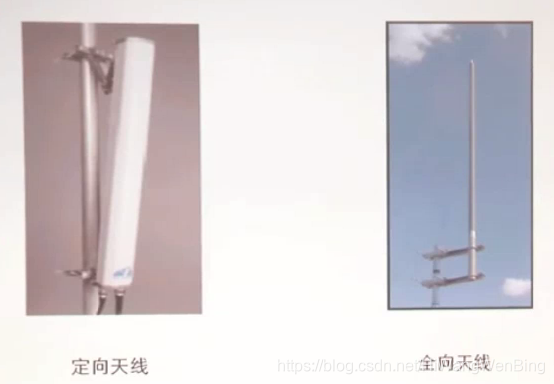

天线外形呈现杆状或鞭状。

2.2 定向天线

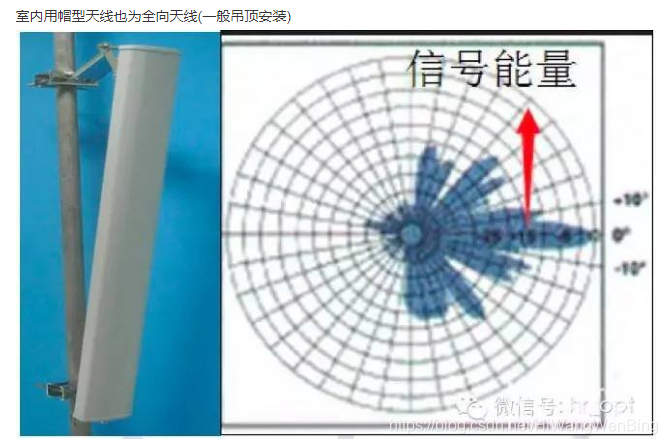

定向天线，在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性。

同全向天线一样，波瓣宽度越小，增益越大。

定向天线在通信系统中一般应用于通信距离远，覆盖范围小，目标密度大，频率利用率高的环境。

天线外形呈现板状：

第3章 按照极化方向分类

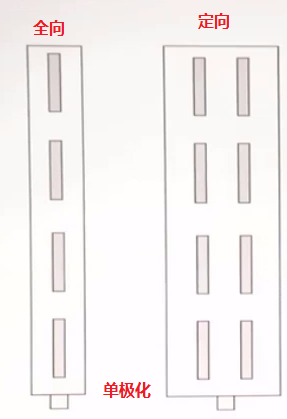

3.1单极化

• 单极化通常采用垂直极化。
• 定向天线的两根天线，极化方向是一致的。定向是通过两个天线的信号的相位来实现的。

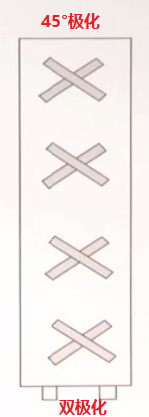

3.2 双极化

4. 按照天线实现方式

4.1. 导线天线

这是在 PCB 上延长到自由空间中的一段导线，它的长度为λ/4，并被放置在接地层上。

这种天线是由50-Ω4 阻抗的传输线供电的。

通常，由于尺寸和三个维度的暴露，该导线天线提供的性能和辐射范围最好。

该导线可以是直线、螺旋或是回路的。它是一个三维 (3D) 的结构，其中天线高出 PCB 4-5mm，并伸出到空间内。

4.2 PCB 天线：

它是 PCB 上的一根 PCB 走线，并且可以将其画成直线形走线、反转的 F 形走线、蛇形或圆形走线、或基于天线类型和空间限制的摆动曲线等。

在一个 PCB 天线中，天线在 PCB 的同一平面上变成二维 (2D) 结构；见下图。

当裸露到空间外的 3D 天线被放置到 PCB 层上作为 2D 的 PCB 走线时，必须遵循一定的指南。一般情况下，与导线天线相比，它需要的 PCB 空间更大，效率也低，但成本低，并且容易制造和可以给 BLE 应用提供可接受的无线距离。

4.3 芯片/模块天线：

这是一种带有导体的天线，天线和导体都被组装在小型的 IC 封装中。当印刷 PCB 天线的空间有限或支持 3D 导线天线时，这非常有用。
