[培训-无线通信基础-8]：分集技术（微分集、宏分集、信号合并、分集增益）

作者主页(文火冰糖的硅基工坊)：https://blog.csdn.net/HiWangWenBing

本文网址：https://blog.csdn.net/HiWangWenBing/article/details/118858718

---

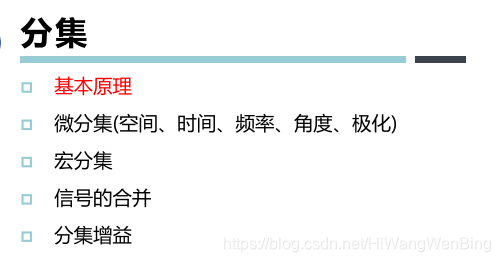

目录

前言：

第1章 分集的基本原理

第2章 微分集

第3章 宏分集

第4章 信号的合并

第5章 分集的增益

---

前言：

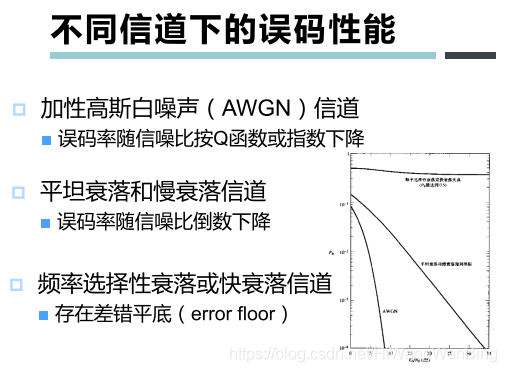

分集是解决信道衰落的一种重要手段。

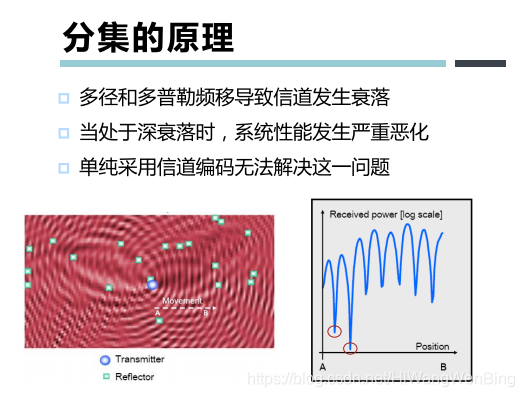

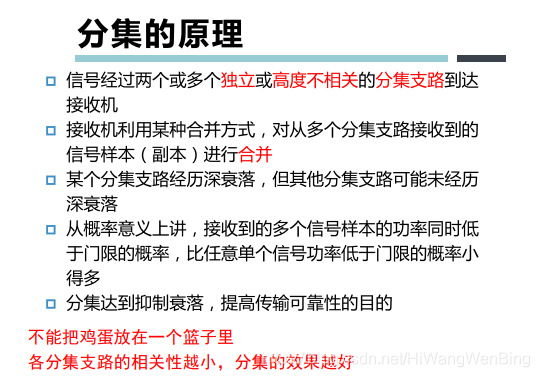

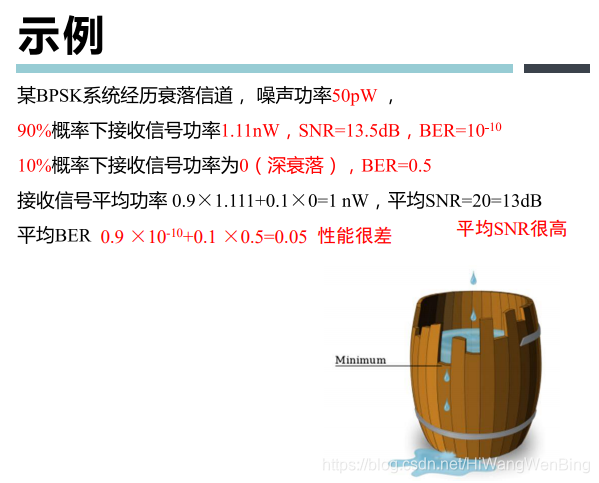

第1章 分集的基本原理

分集的基本思想：接收端关注的是发送端发送的电磁波的宏观幅度，而不是瞬时采样值，多路信号通过进行发送时，即使有一路电磁波的幅度衰减，接收端也可以正确的接收到发送端发送的电磁波的信号。

备注：根据数字调制的基本原理，并不是说电磁波的幅度为1，发送的二进制比特就是1，也不是说，电磁波的幅度为0，发送的二进制比特为0。1和0的信息都蕴含在电磁波的幅度和相位中。

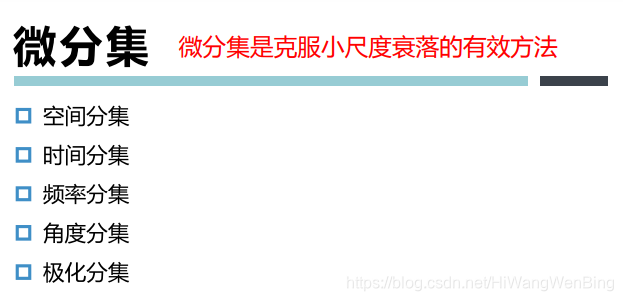

第2章 微分集

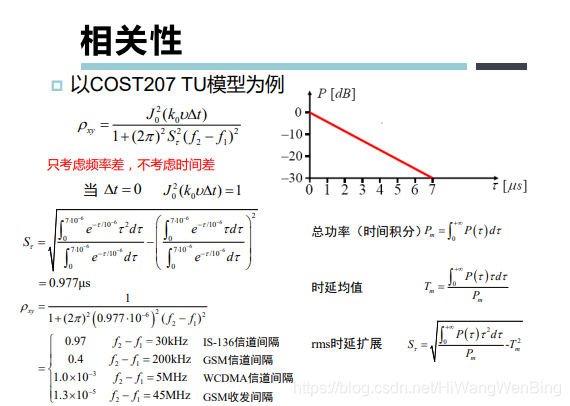

 所谓A和B的相关性：A的衰减与B的衰减的相关性。

•  相关：A在某个时刻或某个频率发生衰减，B也同时衰减 ，则成为B和A是相关的。
• 不相关：在某个时刻或某个频率发生衰减，B不同时衰减 ，A和B的衰减是不相关的。A和B时间没有一定的关联度，是相互独立的。

备注：

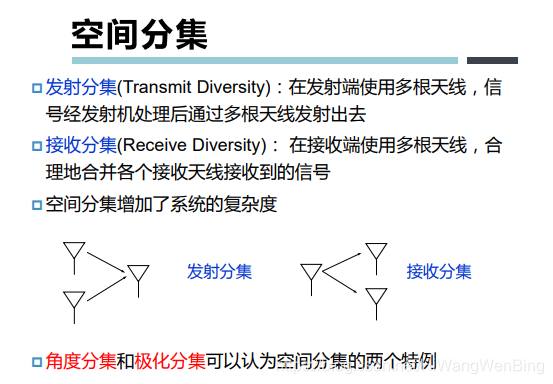

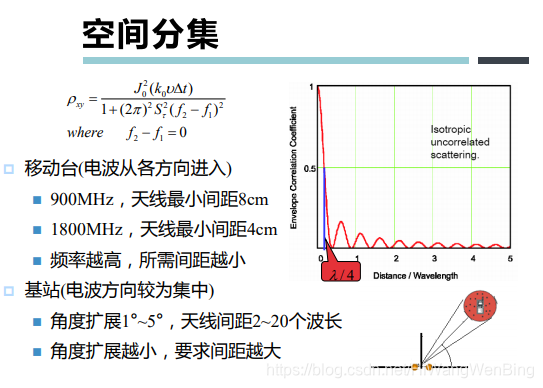

• 不同天线之间的不相关性就可以确保，某一个天线的信号发生衰减时，另一路天线的信号发生不衰减的可能性更大。
• 通常情况，当天线的距离相乘几个波长时，天线之间的信号就相互独立了。
• 频率越高，波长越小，分集天线之间的距离要求就越小。

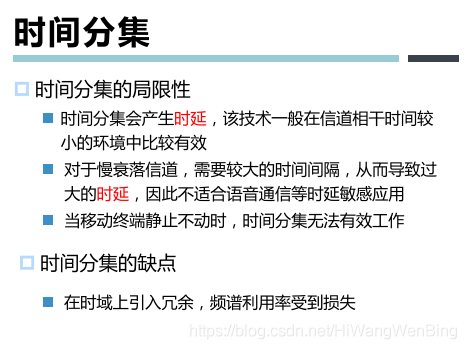

备注：重传、重复编码、差错控制，本质上都是时间分集。

重传是在出错后，再进行分集。

重复编码是在出错前预先分集。





备注：

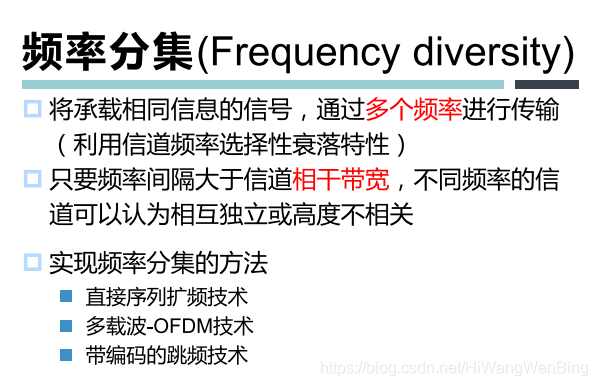

频率分集要求各个频率之间是不相关的，甚至是正交的，这样才能起到分集的效果。



备注：

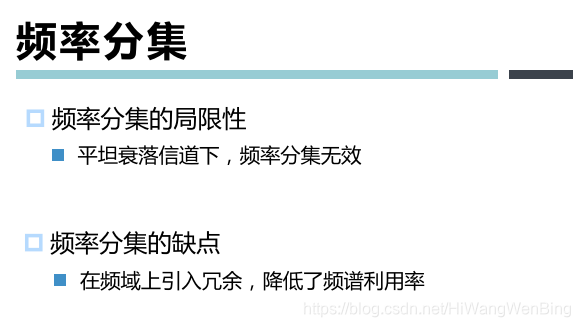

频点衰落中，不存在频率选择性衰落，那么，采用频率分集就没有效果了，反而是浪费无线资源。

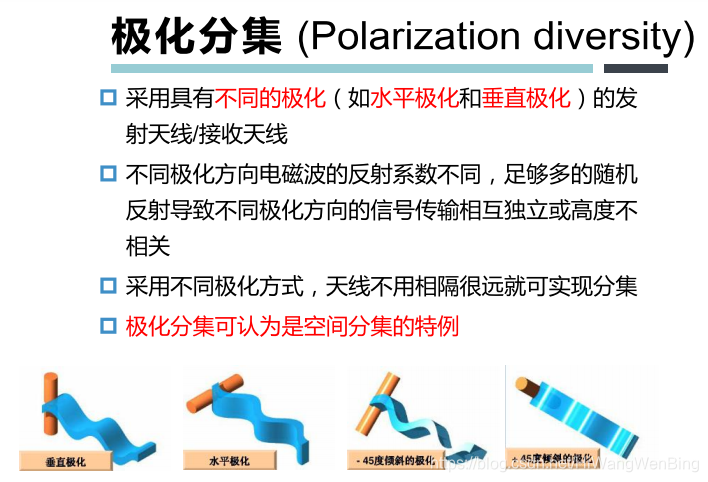

天线的极化特性是以天线辐射的电磁波在最大辐射方向上电场强度矢量的空间取向来定义的，是描述天线辐射电磁波矢量空间指向的参数。由于电场与磁场有恒定的关系，故一般都以电场矢量的空间指向作为天线辐射电磁波的极化方向。

天线的极化分为线极化、圆极化和椭圆极化。

线极化又分为水平极化和垂直极化；

圆极化又分为左旋圆极化和右旋圆极化。

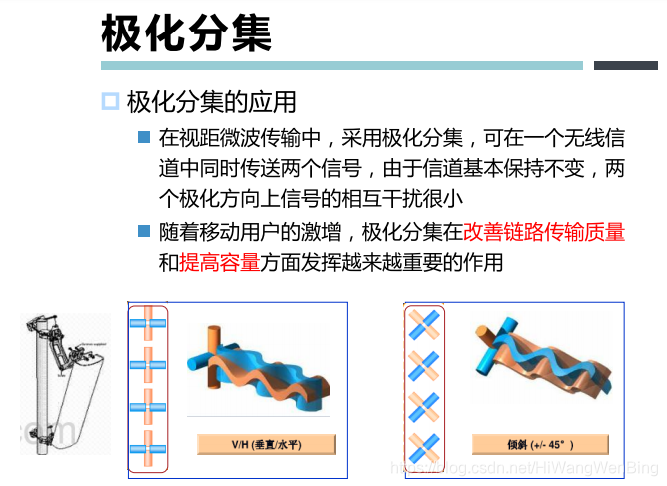

极化分集在3G、4G、5G中得到了广泛的应用。

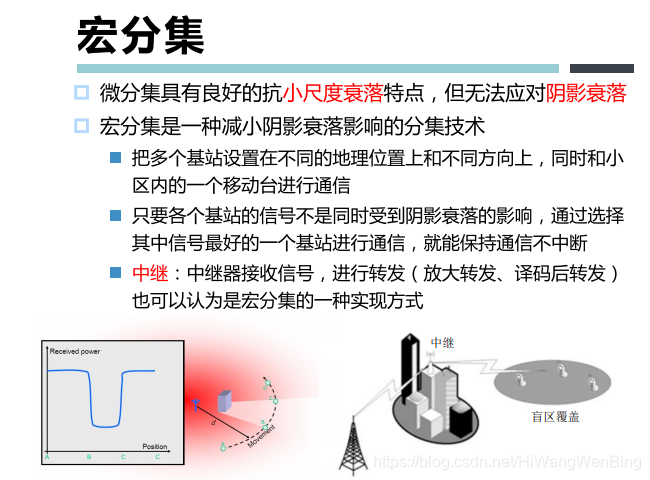

第3章 宏分集

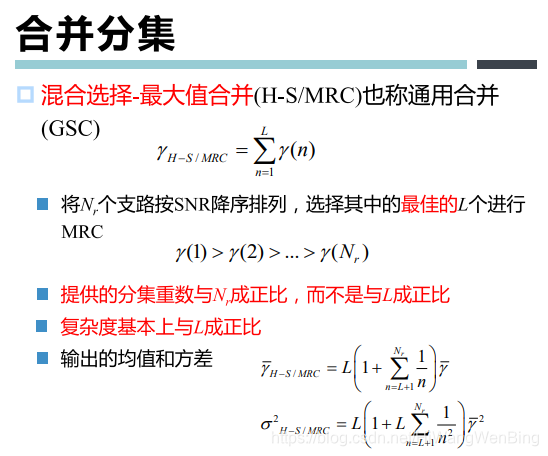

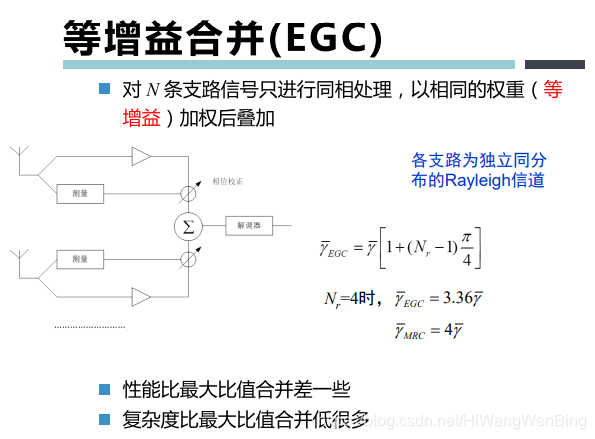

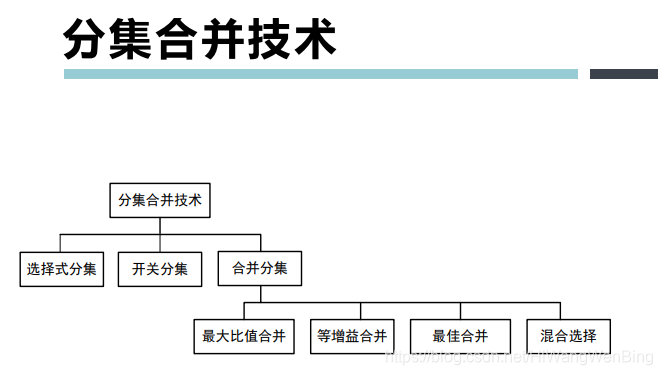

第4章 信号的合并



 备注：在噪声幅度确定的情况下，信号强度越强，信噪比越高。

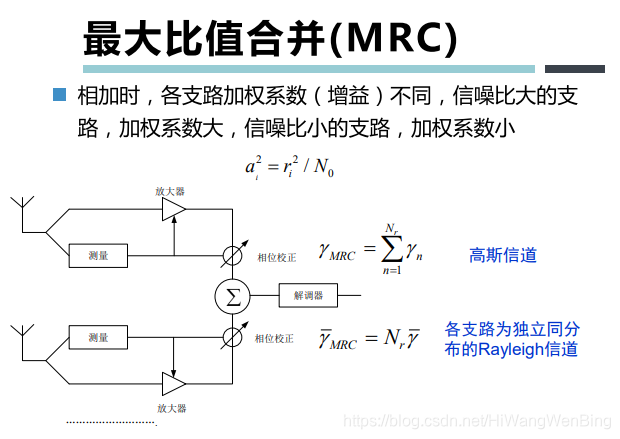

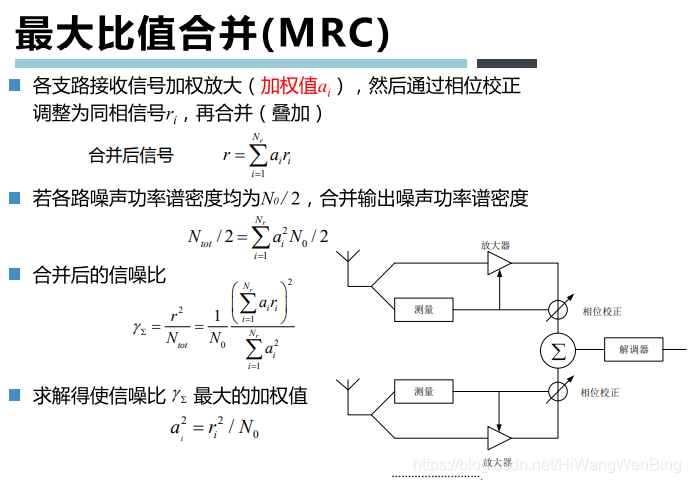

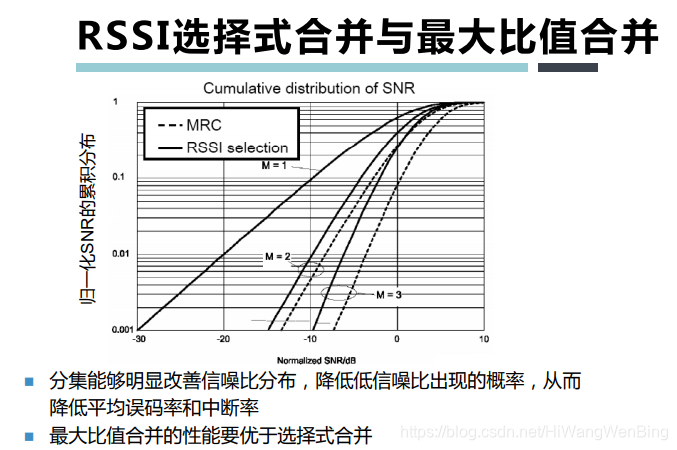

 最大比值合并原理是各条支路加权系数与该支路信噪比成正比。

信噪比越大，加权系数越大，对合并后信号贡献也越大。

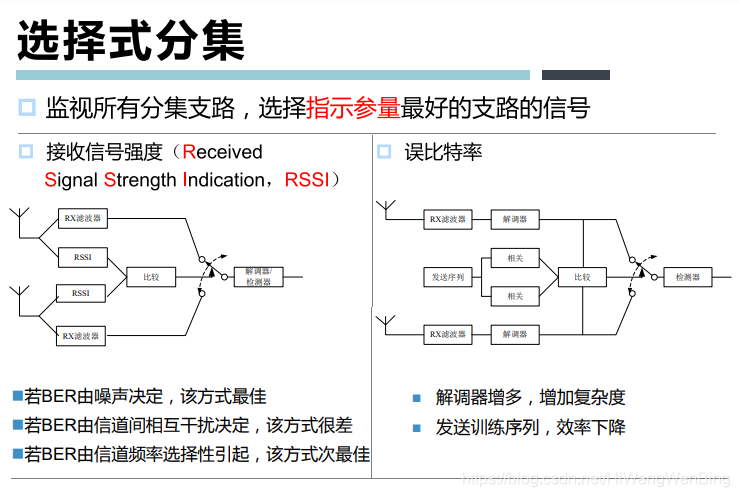

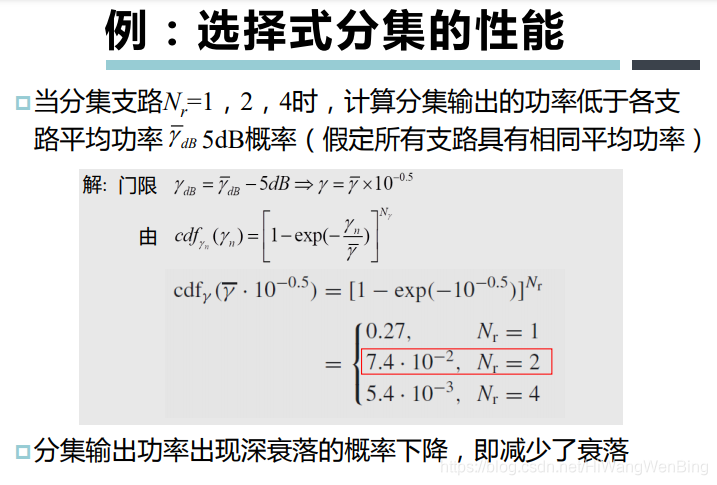

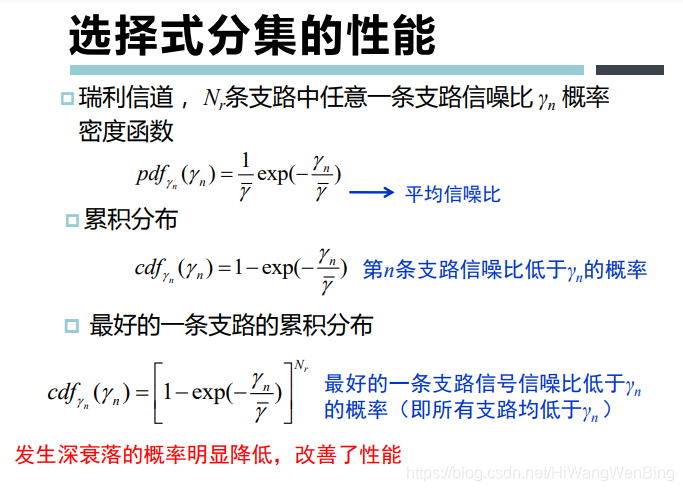

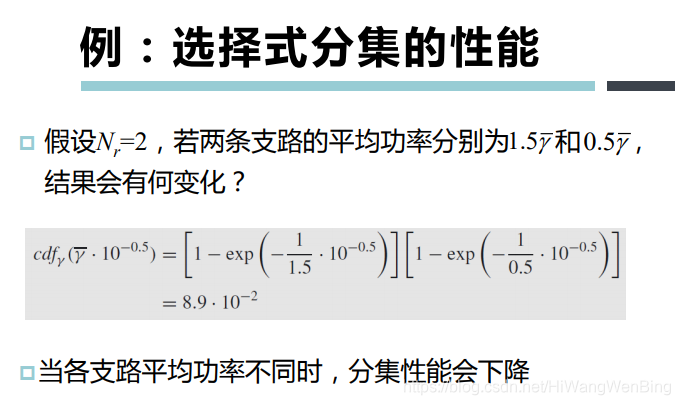

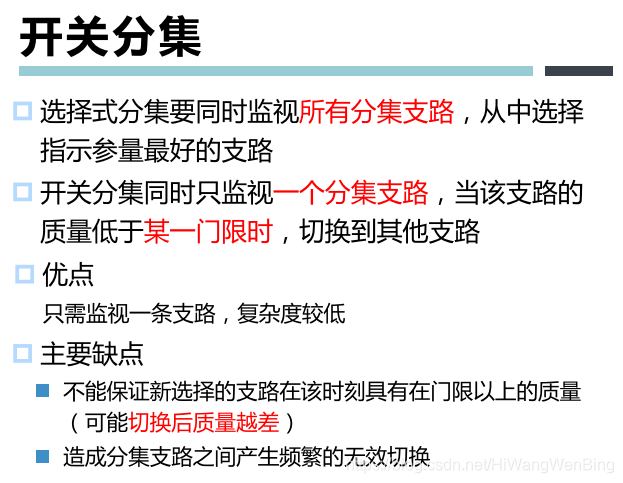

备注：选择合并是充分体现了“抓大放小”。

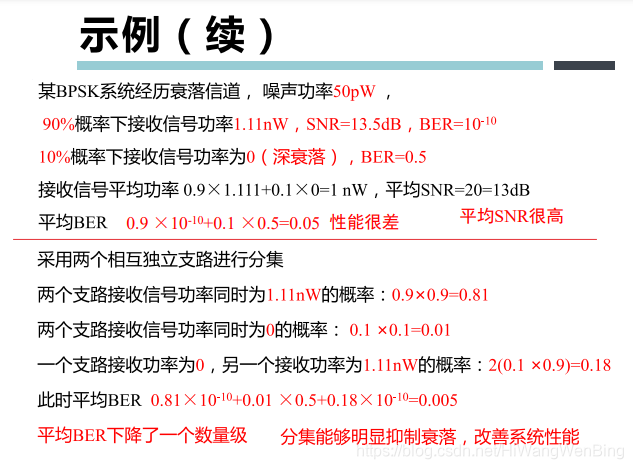

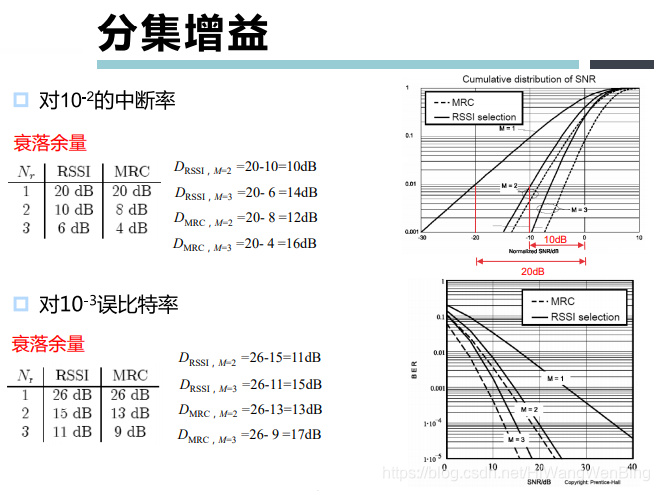

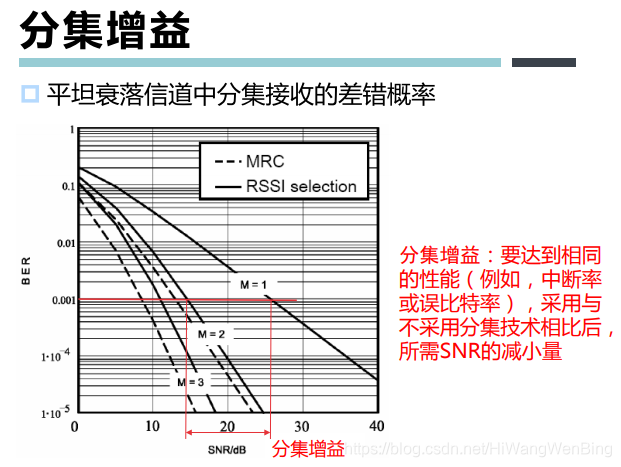

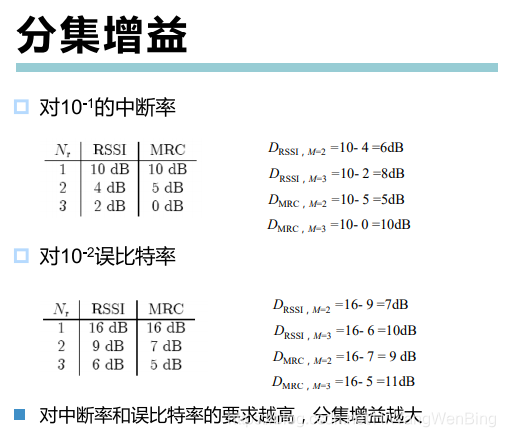

第5章 分集的增益

备注：

M: 分集之路的个数，M越多，增益越大。



备注：分集增益带来的好处，就是降低了衰落余量。



---
