第1章 通用无线电RF硬件系列产品

1.1 参考网站

1.2 系列产品

第2章 USRP B210硬件设计

2.1 产品概述

2.2 主要特征

2.3 硬件架构概述

2.4 关联配件

第3章 常见问题

---

第1章 通用无线电RF硬件系列产品

1.1 参考网站

（1）中文网

软件无线电_软无设备Ettus-软无中文网Ettus Research的通用的软件无线电设备（USRP），为DC～6GHz频率的各种无线通信应用提供算法验证、原型机开发等，产品涵盖N系列，X系列，B系列以及E系列。软无中文网为用户提供产品选型、产品销售、产品培训、项目开发等相关业务。23https://www.ettuschina.com/

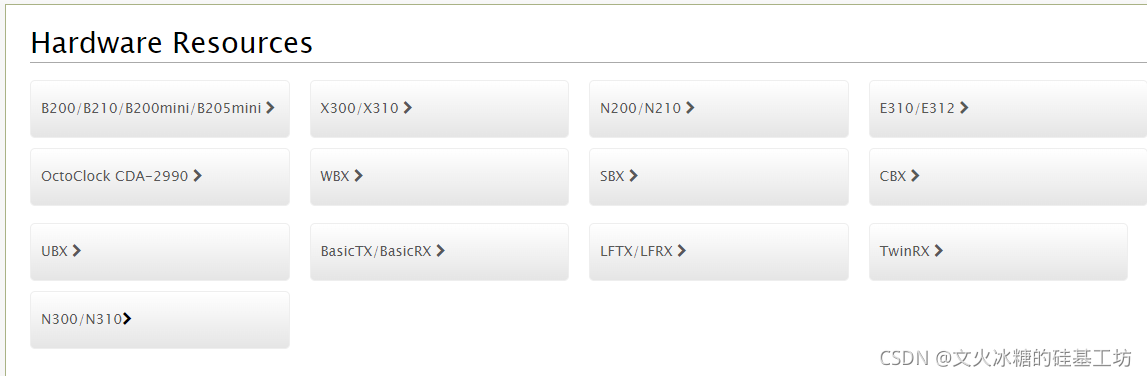

（2）官方英文网

Ettus Knowledge Basehttps://kb.ettus.com/Knowledge_Base

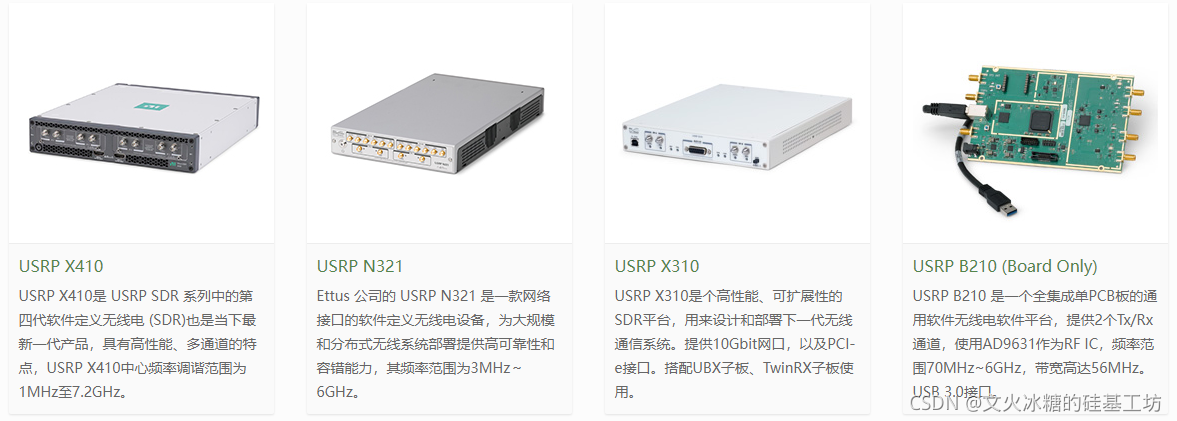

1.2 系列产品

目前OAI的官网代码，只支持usrpn300和usrpb210，本文主要介绍usrpb210。

第2章 USRP B210硬件设计

https://www.ettuschina.com/UploadFiles/DownFile/2019/11/5/USRP%20B210%20(Board%20Only).pdfhttps://www.ettuschina.com/UploadFiles/DownFile/2019/11/5/USRP%20B210%20(Board%20Only).pdf

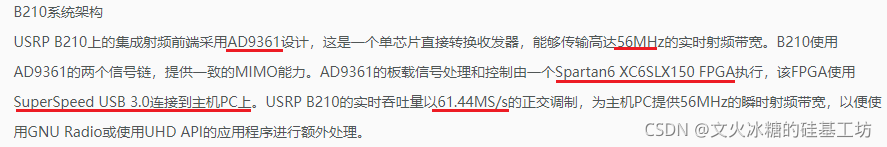

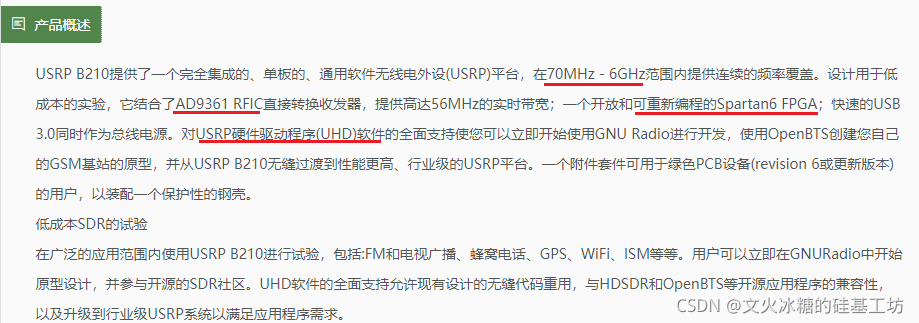

2.1 产品概述

USRP B210主要用于基站侧射频单元，不适合作为手机测RF。

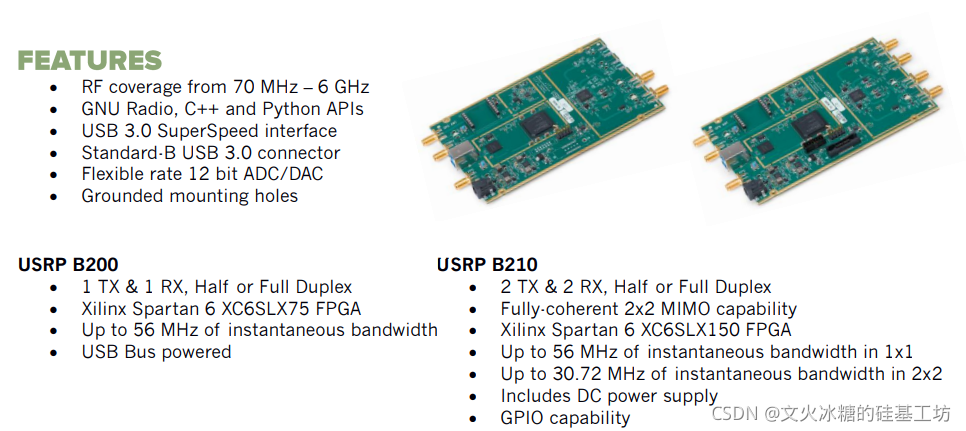

2.2 主要特征

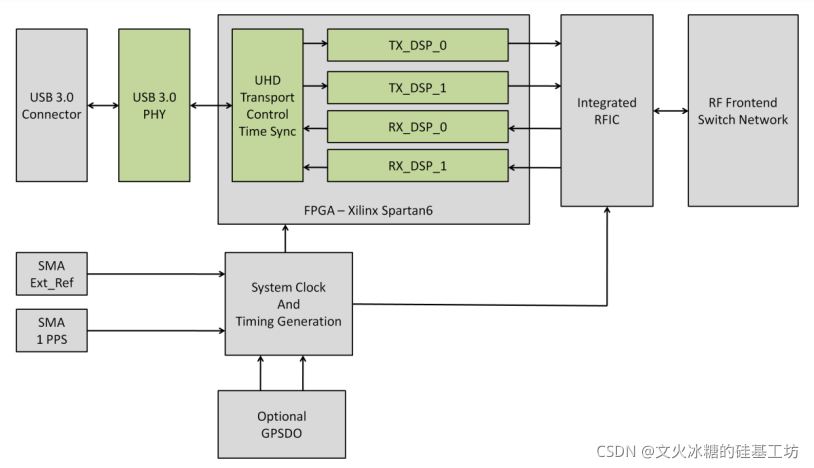

2.3 硬件架构概述

（1）USB3.0 connector：通过USB3.0接口，与通用X86服务器相连（注意：不是PCIe）

（2）USB3.0 PHY: USB的物理层协议。（注意：不是无线接入网的物理层协议）

（3）FPGA：基带处理

• 数字中频处理
• L1 PHY基带处理（无，L1 PHY在主机上运行）
• 2个DSP核用于2路发送
• 2个DSP核终于2路接收

（4）RFIC：射频处理

（5）RFIC Front switch network：天线网络

（6）同步电路：可以通过外部的GPS或其他参考源提供1PPS参考时钟。

注意：没有同步，手机就无法在两个基站间进行切换，但手机与单个基站的通信不受影响。

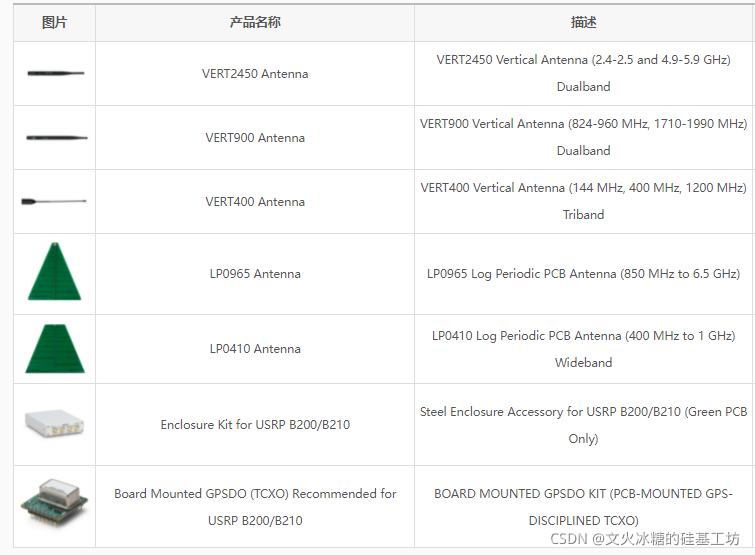

2.4 关联配件

•  天线：不同的频段，所需要的天线不同，有2.5G、1.9G、1.2G
• 外壳
• OXCO晶振，提供稳定的时钟

第3章 常见问题

（1）RFIC AD9361支持4G还是5G?

• 集成12位DAC和ADC的RF 2 × 2收发器
• TX频段：47 MHz至6.0 GHz
• RX频段：70 MHz至6.0 GHz
• 支持TDD和FDD操作
• 可调谐通道带宽：<200 kHz至56 MHz

从上述信息可以看出，该RFIC可以支持4G的20M带宽，也可以支持小于56M一下的5G带宽，但不支持5G FR1的100M带宽。

（2）该硬件支持4G还是5G？

USRP B210是否支持4G和5G， 不取决于硬件，或者硬件支持5G 50M以下的带宽，不支持50M以上的带宽。

整板支持4G或5G, 取决于FPGA的Image。目前可以支持4G或5G.

（3）如何与通用PC机连接？

通过USB3.0接口，而不是PCIe接口。

---
