电动汽车上Y电容对绝缘电阻监测有什么影响？

Hello 大家好！天气马上降温了，一定要注意保暖。家里和身边的小朋友大朋友们不是生病了就是在生病的路上，大家要照顾好自己和家人啊！

咱们今天继续聊关于Y电容的话题，在上两篇中分别介绍了Y电容在整车上的使用和影响，这一篇说一说Y电容对于绝缘电阻监测的影响。最近查了不少资料，网上有非常多专业且详细的文章，但是作为没有硬件知识背景的我，各种专业术语和设计图是看不懂的。不过终于，现在我要用更加通俗易懂，更加直白的方式和你们分享Y电容到底是如何影响绝缘电阻监测的。

进入正题，按照我的思考习惯，我们一起把问题拆解成若干小问题。

• 绝缘电阻监测指的是监测的哪里的电阻？
• Y电容和绝缘电阻之间有什么关系？
• 绝缘电阻监测的原理是什么？
• Y电容对于绝缘电阻监测有什么影响？

绝缘电阻监测指的是监测的哪里的电阻？

我们一直谈论的绝缘电阻要求不管是整车级别还是高压零部件级别，都是指的高压正/负分别对车身或者电平台之间的电阻，并不包括高压正负之间的电阻。
高压正/负和车身之间并不存在真正意义上的电阻，而是我们绝缘设计的一个衡量指标。在前面的文章中我们提到，高压正/负与车身之间的绝缘设计为基础绝缘+接地，基础绝缘主要体现在电气间隙的设计。绝缘电阻是为了验证正常工作条件下的绝缘性能，与之对应的是极端条件下的绝缘性能，需要使用工频耐压和冲击耐压测试来验证。

Y电容和绝缘电阻之间有什么关系？

既然绝缘电阻是为了验证高压正/负与车身之间的基础绝缘，那跟Y电容有什么关系呢？
关系大了去了。

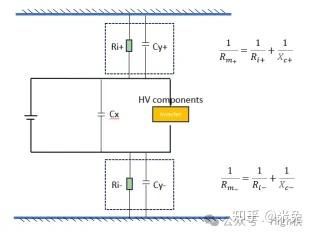

前面的文章中我们提到了Y电容的作用，主要是为了满足EMC的设计，将Y电容分别布置在高压正/负与车身之间。也就是说Y电容和我们上面提到的非真正意义上的绝缘电阻Ri为并联关系。

电阻有阻抗，电容也有自己类似的参数，叫容抗。电阻符合欧姆定律，电容也不例外，容抗Xc的计算公式如下，推导过程不在这里赘述，感兴趣的可以去网上搜寻更加专业详细的文章甚至是视频，这里直接就放结论了。

其中f是指的频率，例如来自电网的交流电的频率为50Hz~60Hz；Cy指的是Y电容的容值。
从公式来看，容抗和频率以及容值成反比。
我们通常说的电容特性：“通交流，隔直流；通高频，阻低频”背后的原因就是，频率越高，容抗越小，阻碍电流通过的能力就越小。直流的频率为0，阻抗接近无穷大，因此是通交流，隔直流。
话题回到我们需要监测的绝缘电阻是Ri（Insulation resistor）,实际检测到的绝缘电阻是Rm（Measured resistor）,我们的期望是检测到的绝缘电阻值就是实际值，也就是Rm=Ri。
但是实际情况是，Rm≤Ri,也就是检测到的绝缘电阻是小于实际的绝缘电阻的。这是因为Y电容的存在，Y电容和实际的绝缘电阻为并联关系。

由此可以看出，只有当频率f=0的时候，Rm=Ri。监测值才会是真实值。
绝缘电阻监测的原理是什么？

要想知道Y电容对于电阻监测的影响，就必须了解绝缘电阻监测的设计原理。同样，关于绝缘电阻监测可以在网上找到非常多的专业且详细的文章甚至是视频，我这里不会详细介绍，即使介绍也没有那些大神专业。不过我把对我们回答问题有效的信息整理在这里。

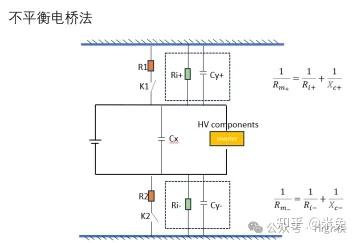

绝缘电阻监测的方法主要有电桥法和低频电压注入法，其中电桥法又分为平衡电桥法和不平衡电桥法。不平衡电桥法也叫国标法，是因为目前GB 18384中要求的绝缘电阻测试方法就是使用的不平衡电桥法。

关于三种方法的大致原理如下图：

电桥法中，不管是平衡还是不平衡电桥法，都需要切换周期性的切换开关实现检测功能。在切换开关的过程中，会使高压母线两侧的电阻发生变化，导致电压发生变化，对于电容来说就会有充放电过程，就会有频率f 的存在，电容的容抗比没有两侧电压变化时的小。根据公式

那么在电容存在充放电过程中检测到的绝缘电阻值Rm＜实际的绝缘电阻值Ri，直至充放电过程结束，电容恢复至阻抗无限大，此时检测到的绝缘电阻值Rm=Ri。这是为什么绝缘电阻测试要求中一直强调待读数稳定后的原因。
另一方面也可以看出，Y电容的容值越大，绝缘电阻检测值稳定需要的时间就越长，也就是说在实际运用中，发生绝缘电阻失效到被检测出来的时间就越长。这也是为什么在标准中对于Y电容除了0.2J之外还有容值要求的原因。例如ISO 5474-3中就有规定，整车Y电容不能超过4μF，超过500V的整车，如1000V，Y电容不能超过1.6μF。

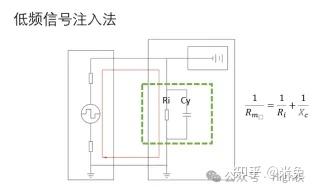

低频信号注入法虽说没有用到切换开关，但是直接注入了频率，即使是低频，也还是有的。因此电容的阻抗在检测过程中会变小，检测到的绝缘电阻值小于实际值。


                                            Y电容对于绝缘电阻监测有什么影响？

最后，Y电容对于绝缘电阻监测的影响总结为：
由于Y电容和绝缘电阻为并联关系，现有的绝缘电阻监测方案会使检测过程中容抗减小，检测值小于实际值，影响精度。其次，Y电容的容值影响了绝缘电阻监测时间。
所以在项目实际设计时，需要找到检测结果精度和检测时间的平衡点。
