MultiGBASE-T1协议解读系列（中）：MultiGBASE-T1 PCS子层

承接上文《MultiGBASE-T1协议解读系列（上）》，上层的数据经过XGMII的处理后即可通过PCS子层进行编码，由PMA子层转换成电信号在MDI上传输，本篇将重点解读MultiGBASE-T1 PCS子层的机制。

PCS子层

PCS子层概述

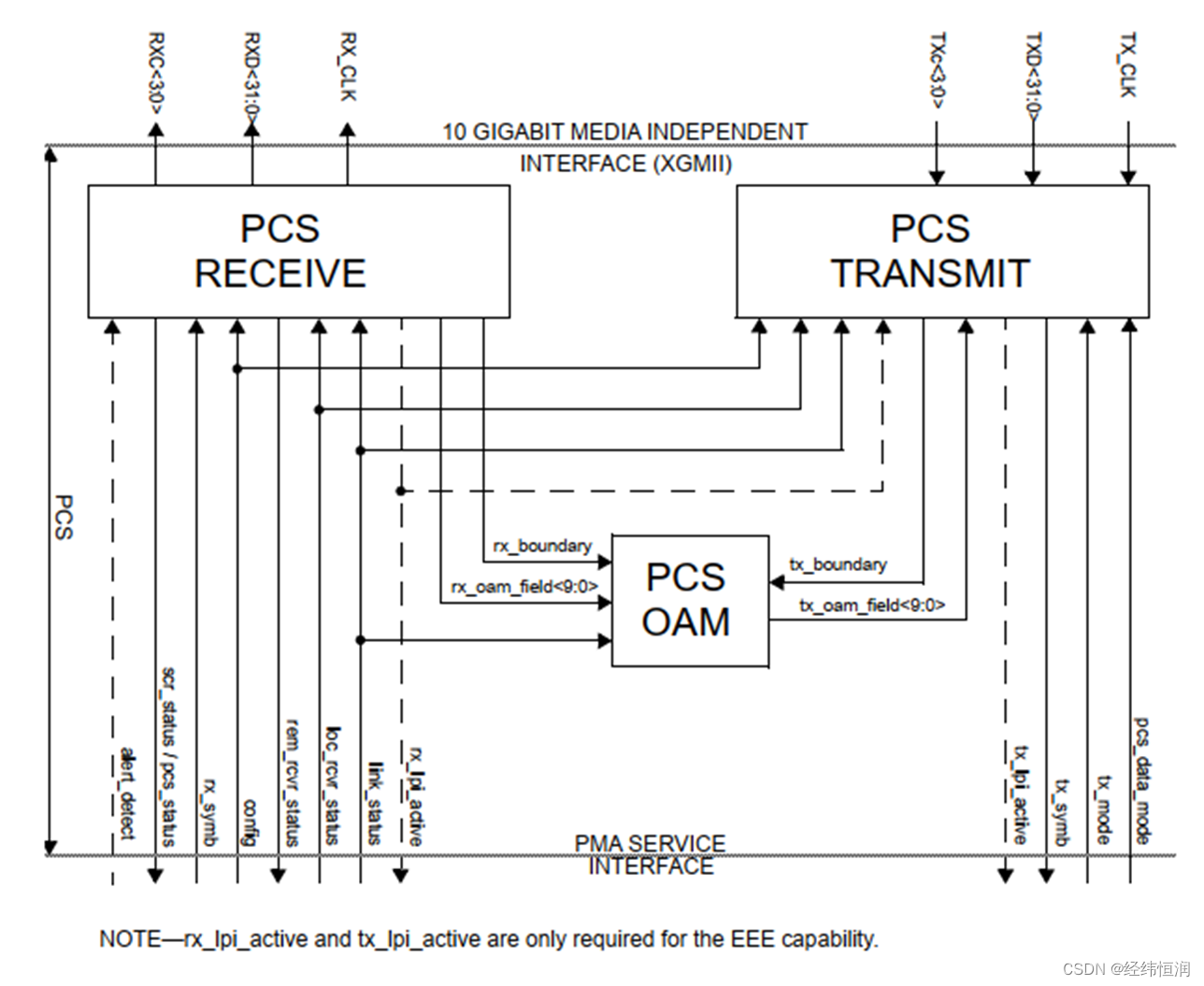

PCS（物理编码）子层位于协调子层（通过XGMII）和PMA（物理介质附加）子层之间，协议中描述了PCS子层的三个功能：Reset，Transmit和Receive。

在正常模式下，PCS在接收到XGMII传输的数据后会通过PCS Transmit对数据进行编码，并在其中加入OAM（运行管理维护）帧。同样在收到PMA传上来的数据后，会通过PCS Receive还原数据内容并通过在PMA子层中还原的时钟发到XGMII上。PCS Reset则介绍了PCS子层重启需要满足的条件。以下我们将开始三个功能的详细介绍。

PCS Reset功能

PCS Reset功能将初始化所有的PCS功能，当出现以下两种情况之一时，应执行PCS Reset功能：

• 上电
• 收到来自管理实体（Management）的初始化请求

PCS Transmit功能

Data Mode

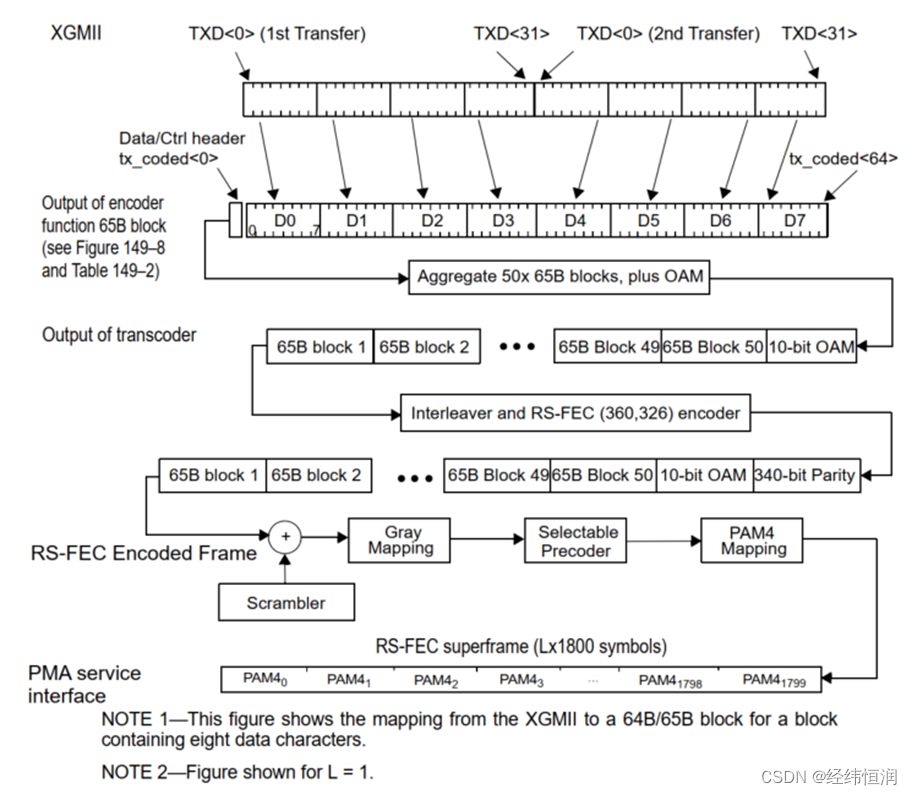

在数据模式中，从XGMII上连续传输的两组数据加上1bit的字符头部后被PCS子层组合成一个65bit的块，积累50个块后PCS子层会在50个块的末尾加入一个10bit的OAM帧，接下来这3260bit的数据经过RS-FEC编码，加入340bit的奇偶校验位形成3600bit的RS-FEC帧，经过扰码、灰度映射、预编码及PAM4映射后形成1800个符号发送到PMA子层进行发送，下图为该过程的机制图，我们将根据数据传输的方向详细了解这部分机制。

64/65B

为了区分XGMII中传下的数据帧和控制帧，PCS子层采用64/65B的方法，在收到两个连续传输的XGMII数据后，通过同步传输过来的TXC<3:0>判断这段数据是数据帧还是控制帧，并通过在这64bit数据前加入1bit的数据/控制字符头部完成从64bit到65bit的转换。

在头部的定义上，数据块的头部为0x0，控制块的头部为0x1。

下表是802.3ch[1]协议中针对这8个字节的数据可能的数据类型变化列出的表格：

表中第一列为数据块的总览，描述了8个字节数据代表的数据类型，其中D为数据字符（Data），C为控制字符（Control），S为开始字符（Start），T为终止字符（Terminate），O为有序集字符（Ordered Set），空白为空闲控制字符（Idle）。

表中第二列为数据/控制帧头部，指代数据块的帧类型。

表中第三列为针对数据payload的具体描述，其中为了区分控制帧类型，将控制帧的第一个字节定义为固定值，接收方可以根据这一字节的数据判断控制帧的payload组成。

除了上述的S、T、O以外，控制字符C还包括低功耗空闲控制字符（LPI），错误控制字符（Error）。

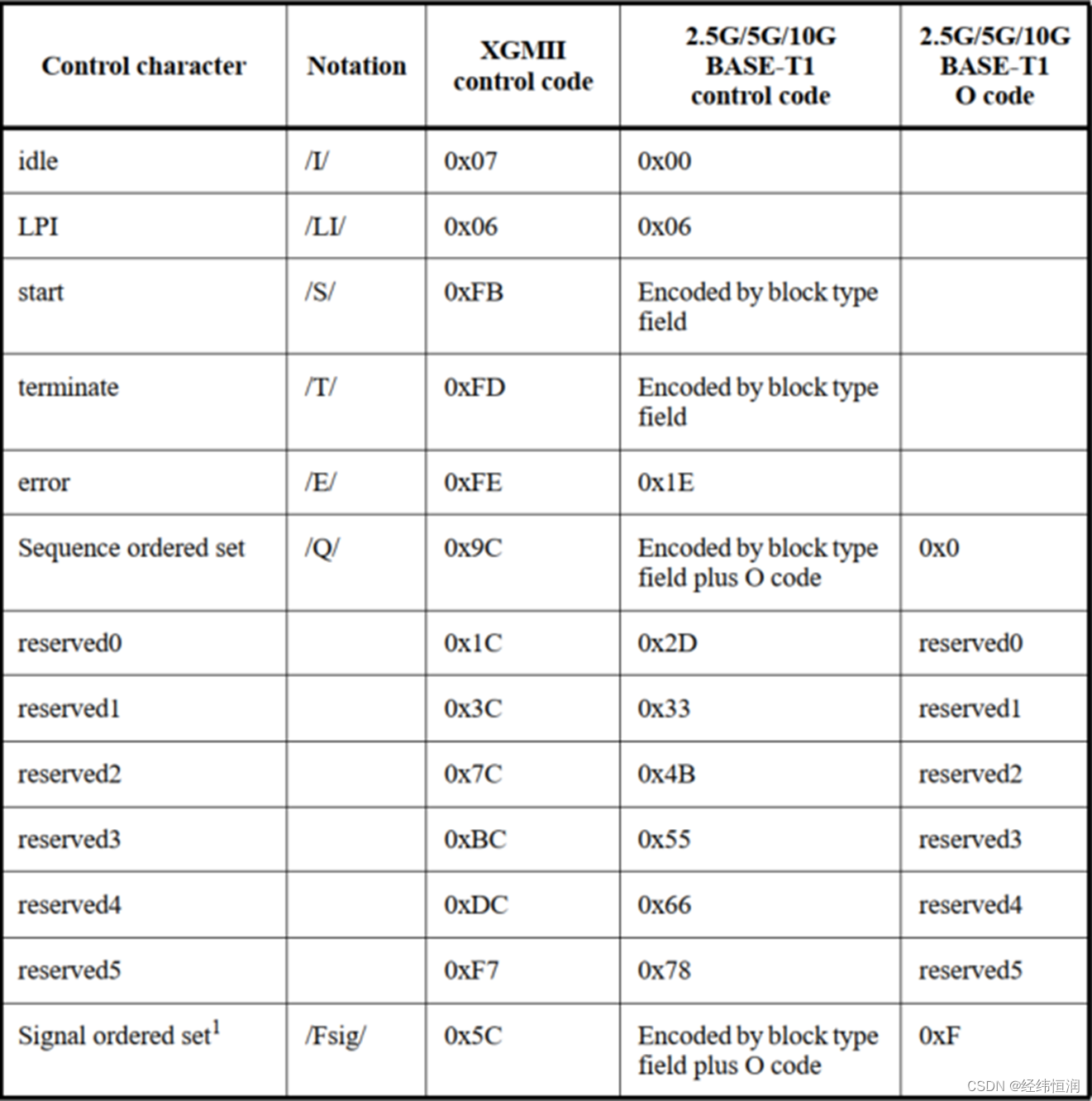

控制字符的物理值定义在下表第四列中，需要注意的是，控制字符在XGMII和PCS中传输时的物理值定义并不相同。

XGMII上传输的两组连续数据在经过64/65B后，这65bit数据被称为一个block，汇集50个block后，PCS子层会在这段数据的末尾加上10bit的OAM帧。

OAM帧

OAM信息（Operations，Administration，and Maintenance）是一个通过MDIO控制的可选功能，其作用为监视链路操作，例如交换PHY链路健康状态及信息交换。

OAM信息在两个物理机之间使用链路上可用的多余带宽进行带外交换。OAM严格地存在于物理层上的两个物理层和它们相关的管理实体(如果存在)之间。只要两个物理机都实现了这种机制，并且链路是连通的，OAM就是可操作的。它在低功耗空闲期间（LPI）继续运行，尽管在刷新周期期间以较慢的速率传输信息。

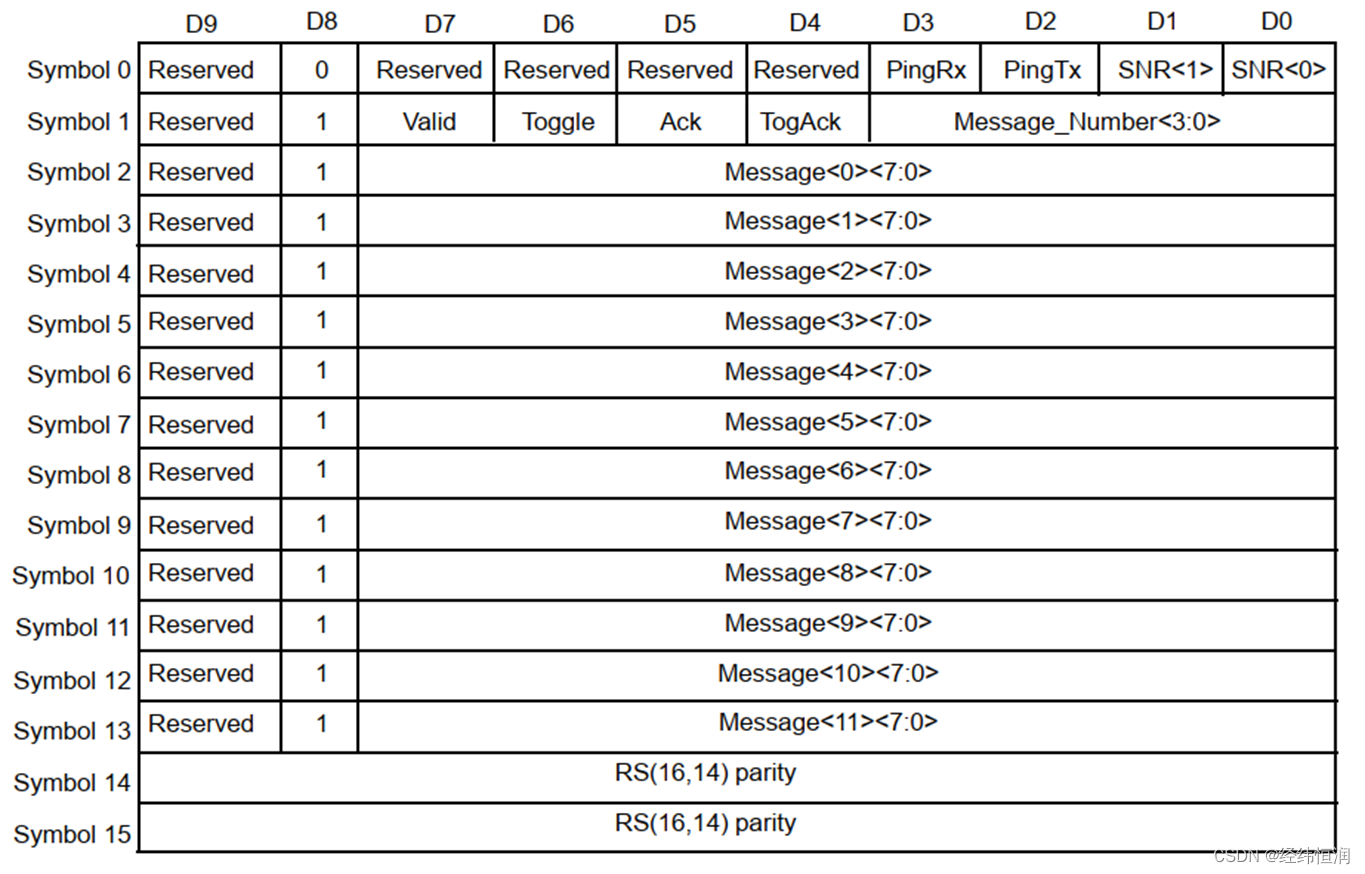

每个OAM帧包含了16个symbols，其中前14个symbol由8bit数据，1bit帧位和1bit保留位组成，最后两个symbol为里德所罗门（Reed-Solomon）奇偶校验位，如下图所示。

在进行数据传输时，每个PHY帧中会包含一个OAM symbol，即一个完整的OAM帧会在16个PHY帧上进行传输。链路伙伴接收到数据后，会根据帧位（上图中D8列）判断是否收到了完整的OAM帧。当采用RS-FEC superframe时，每个RS PHY帧中会携带一个10bit的OAM symbol，当交错深度L=1/2/4时，分16/8/4次将OAM帧传输至链路伙伴。

OAM帧中各个bit的具体定义如下：

• PingTx：由PHY设置(0或1)，以便链路伙伴在Ping RX上回显。
• PingRx：由PHY设置,与从链路伙伴接收到的Ping
  TX位相同，Ping位在每个OAM帧的基础上更新，用户可以通过切换PingTx并在短延迟后观察PingRx匹配来确定链路伙伴OAM是否正常运行。
• SNR<1:0>：由PHY设置，表示接收方状态,可以让链路伙伴尽早发现可能导致PHY断开链路或出现高错误率的潜在问题。两个bit的SNR表示了四种状态。
• 00表示PHY链路失败，将在当前OAM帧结束后2毫秒至4毫秒内断开链路并重新连接。
• 01表示LPI refresh不足以维持PHY信噪比。请求链路伙伴退出LPI并发送空闲(仅在启用EEE时使用) 。
• 10表示PHY的SNR在边缘值。
• 11表示PHY的SNR良好。
• Valid：OAM Message有效位，0为该OAM帧包含了一个无效的OAM Message，1为该OAM帧包含了一个有效的OAM
  Message。
• Toggle：切换位，Toggle的值表示管理实体确定引用哪个OAM消息，这允许将一个 OAM 消息与第二个 OAM
  消息区分开来，因为同一 OAM 消息可能会在多个 OAM
  帧上重复。只有当链路伙伴确认接收到OAM消息时，当前OAM消息中的切换位才被设置为与前一个OAM消息中的切换位相反的值。
• Ack：Ack由PHY设置，使链路伙伴知道链路伙伴发送的OAM消息已成功接收，PHY已准备好接受新的OAM消息。
• TogAck：TogAck由PHY设置，让链路伙伴知道OAM消息正在被确认。
• TogAck取被确认的OAM消息的Toggle位的值。只有当Ack设置为1时，此位才有效。
• Message_Number<3:0>：该字段是用户自定义的，但协议中建议使用它来表示后面8字节消息的含义。
• RS(16,14)parity：里德-所罗门奇偶校验位，编码14个symbol，并添加2个10bit的奇偶校验符号，最多可校正1个symbol错误。
• Message：OAM信息包含两部分内容，OAM Message<7:0>为用户自定义的OAM Message Data，OAM

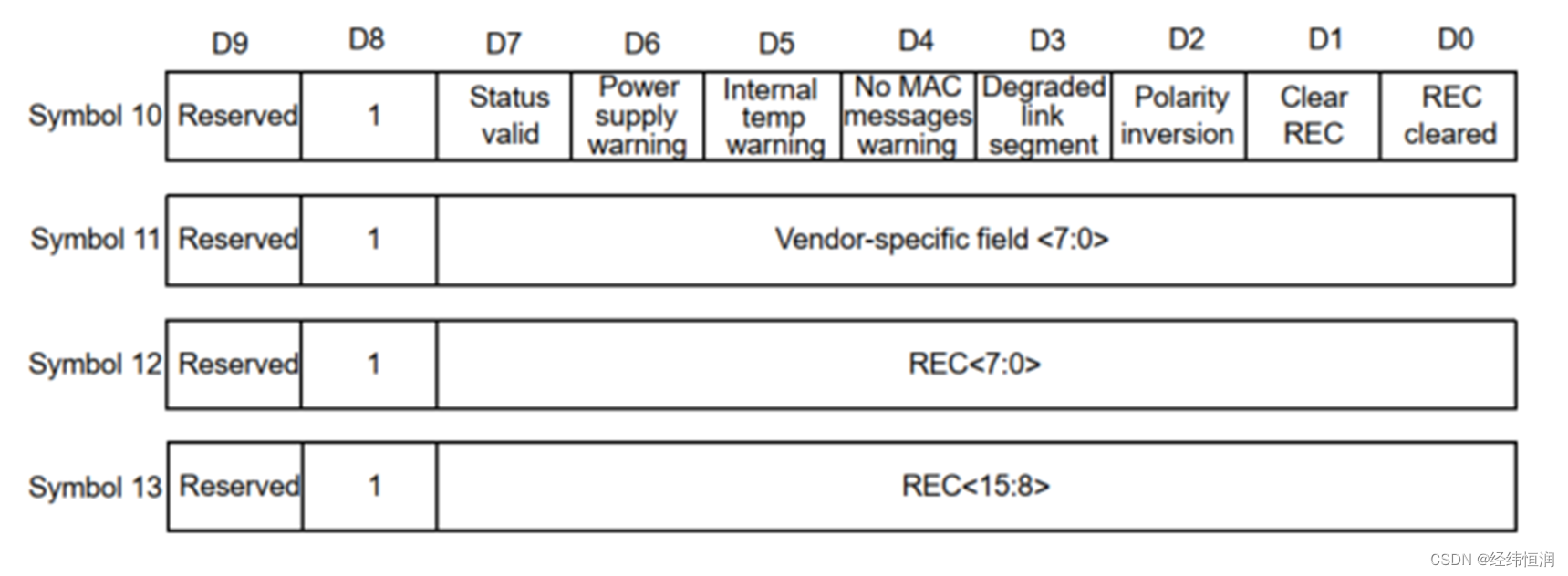

  Message<11：8>为OAM Status，代表了传输设备的健康状态，包含以下状态：

• Status valid：判断当前OAM帧是否包含有效的OAM Status Data字段。
• Power supply warning：根据实现判断本端电源的状态（良好或极限），建议将这个状态的判断时间设置为至少100ms。
• Internal temp warning：根据实现判断表示PHY的内部温度（良好或极限），建议将这个状态的判断时间设置为至少100ms。
• No MAC messages warning：判断是否从MAC接收到发送数据，建议将这个状态的判断时间设置为至少100ms。
• Degraded link segment：根据实现判断link
  segments状态（良好或降级），建议将这个状态的判断时间设置为至少100ms。
• Polarity inversion：判断PHY是否检测到极性反转。
• Clear REC：告知链路伙伴是否需要清除已收到的REC（Receive error counter）。
• REC cleared：告知本地REC是否已经被删除（设置为0x0000，并恢复错误计数）。
• Vendor-specific field：特定于供应商的字段，可以传递供应商定义的数据字段。
• REC：Receive error counter表示自上次清除 REC 以来接收器看到的 RS-FEC帧块错误的数量，错误包括可纠正的和不可纠正的，如果该计数器达到0xFFFF，它将保持在0xFFFF，直到被clear REC清除。

RS-FEC编码

里德所罗门纠错算法是在伽罗华域GF（210）上进行编码，输入326个10bit数据块后，生成34的10bit数据块加入帧尾，即经过RS-FEC编码后，PHY帧长度为3600bit。

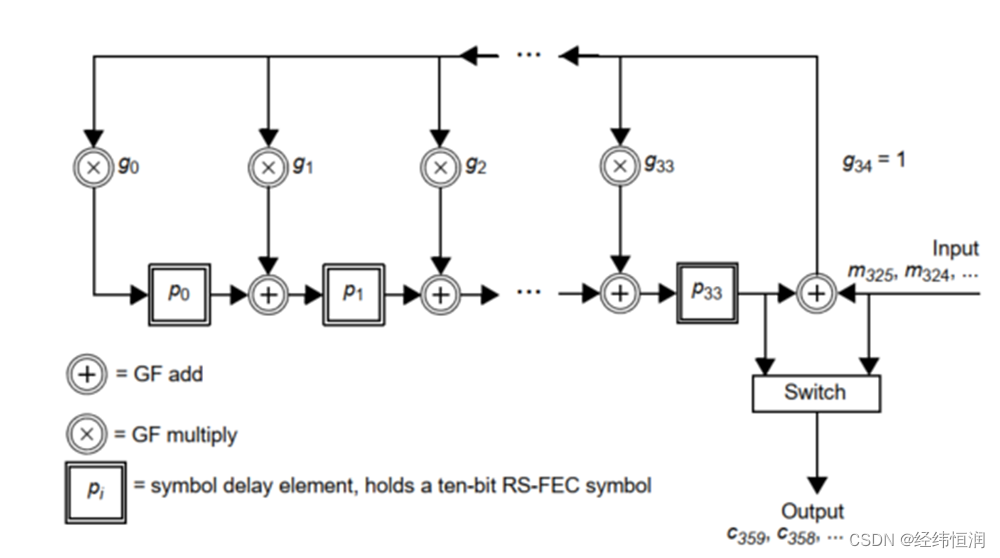

RS-FEC编码的优点为可以纠正17个错误，减少了是数据传输的误码率。编码器功能模型如下图所示：

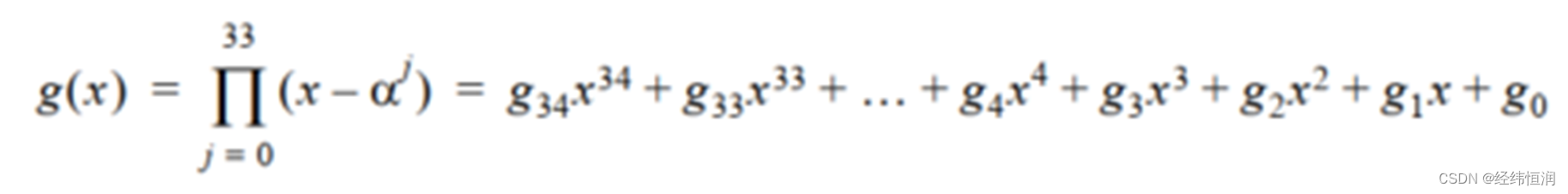

g(x)为生成多项式，其中g34-g0的值为固定值，对于使用MultiGBASE-T1协议进行传输的数据，生成多项式是唯一的。

m(x)为信息多项式，m325-m0为输入的326个10bit数据。

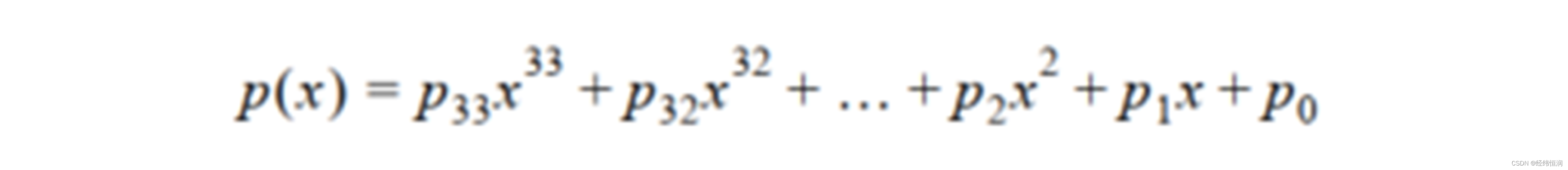

p(x)为奇偶多项式，p33-p0为输出的34个10bit RS-FEC奇偶校验符号。

将m(x)与p(x)相加后便得到的输出的多项式c(x)，链路伙伴接收到数据后将c(x)与g(x)在伽罗华域上进行取余，若余数为0则表述该帧无错误，若余数不为0则代表有错误，需按照RS-FEC纠错算法纠正。

在OAM帧的介绍中我们提到了RS-FEC超帧和交错深度L的概念，接下来将详细展开这部分的介绍。

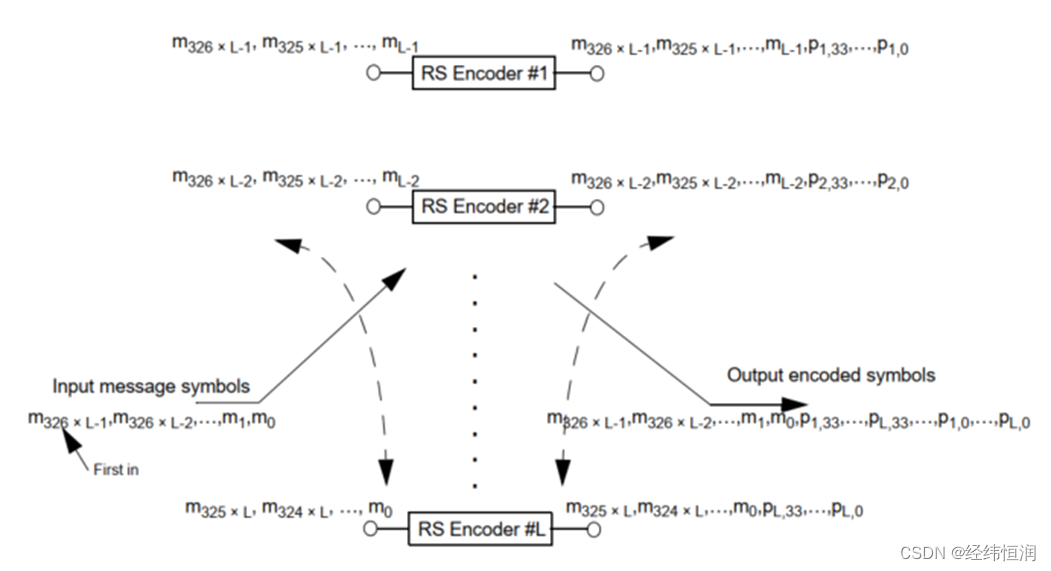

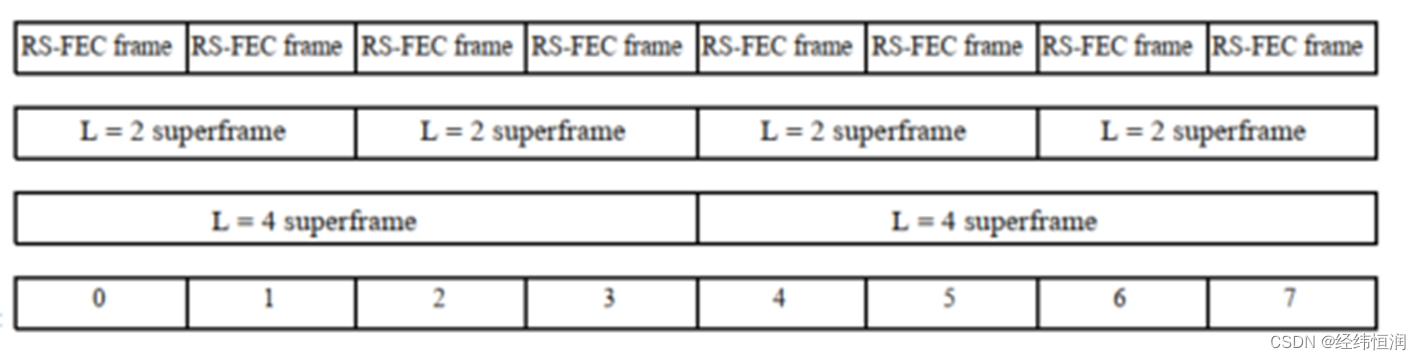

经过RS-FEC编码后的3600bit数据被称为一个RS-FEC帧，RS-FEC帧在MDI传输时，可以通过交错深度系数L选择将多个RS-FEC帧交错在一起，形成RS-FEC超帧进行传输。

这样做的好处能够使10GBASE-T1和5GBASET1在与2.5GBASE-T1相同的传输速率和频率下处理相同持续时间的脉冲噪声。

要注意的是，2.5GBASE-T1仅支持L=1，即无法进行交错。5GBASE-T1支持L=1、2。10GBASE-T1支持L=1、2、4。

扰码

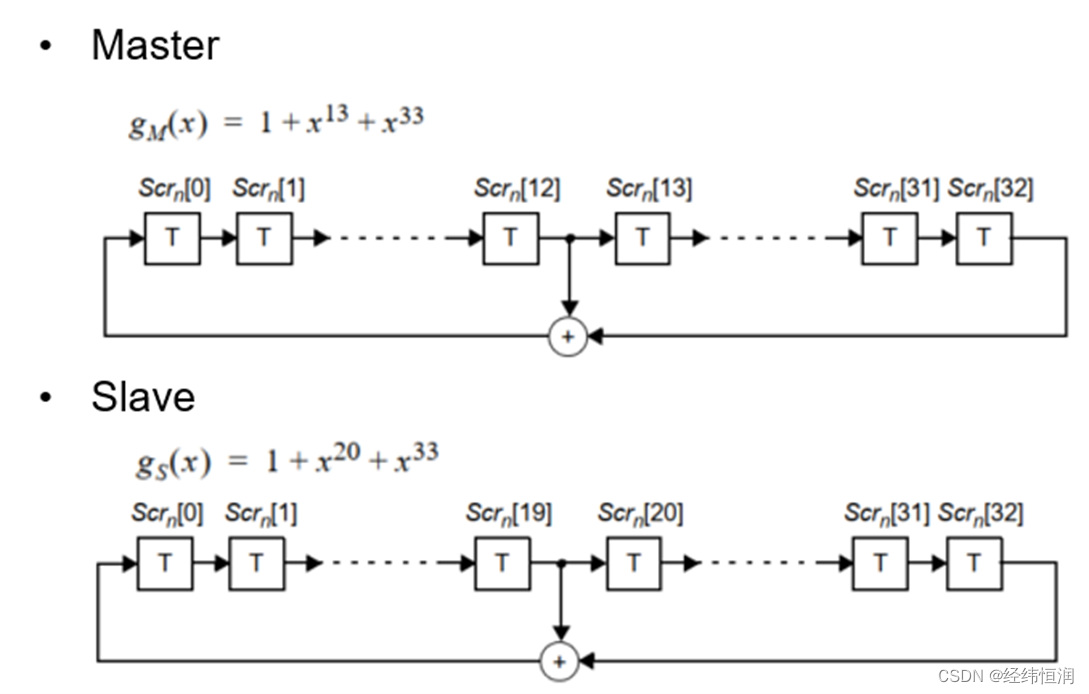

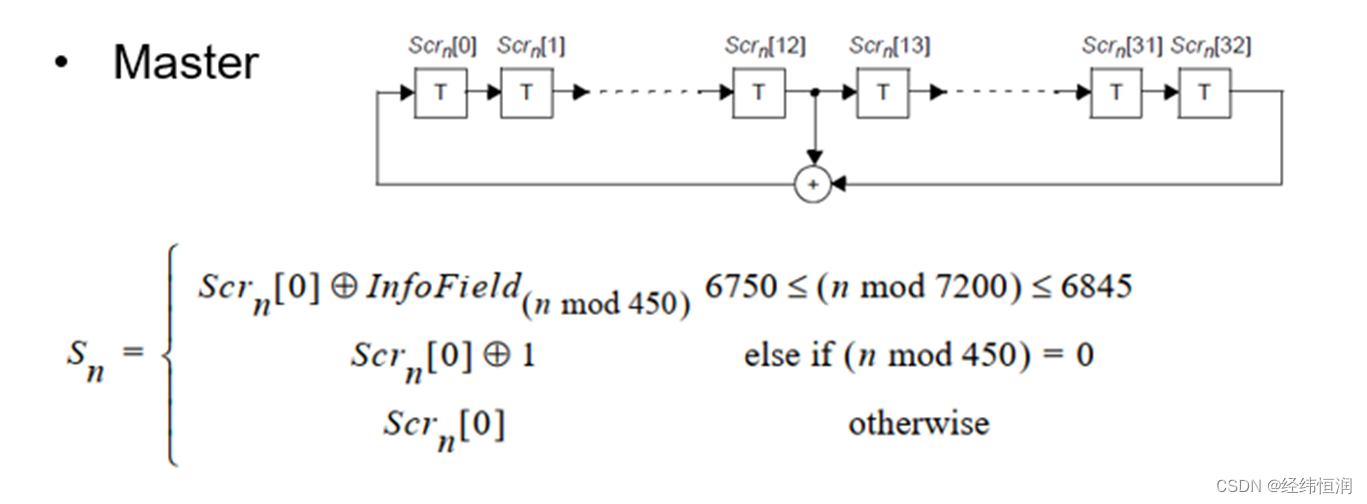

在扰码的选择上，MultiG使用了线性反馈移位寄存器来生成扰码，下图为特征多项式，要注意的是，Master和Slave端的移位寄存器不同。

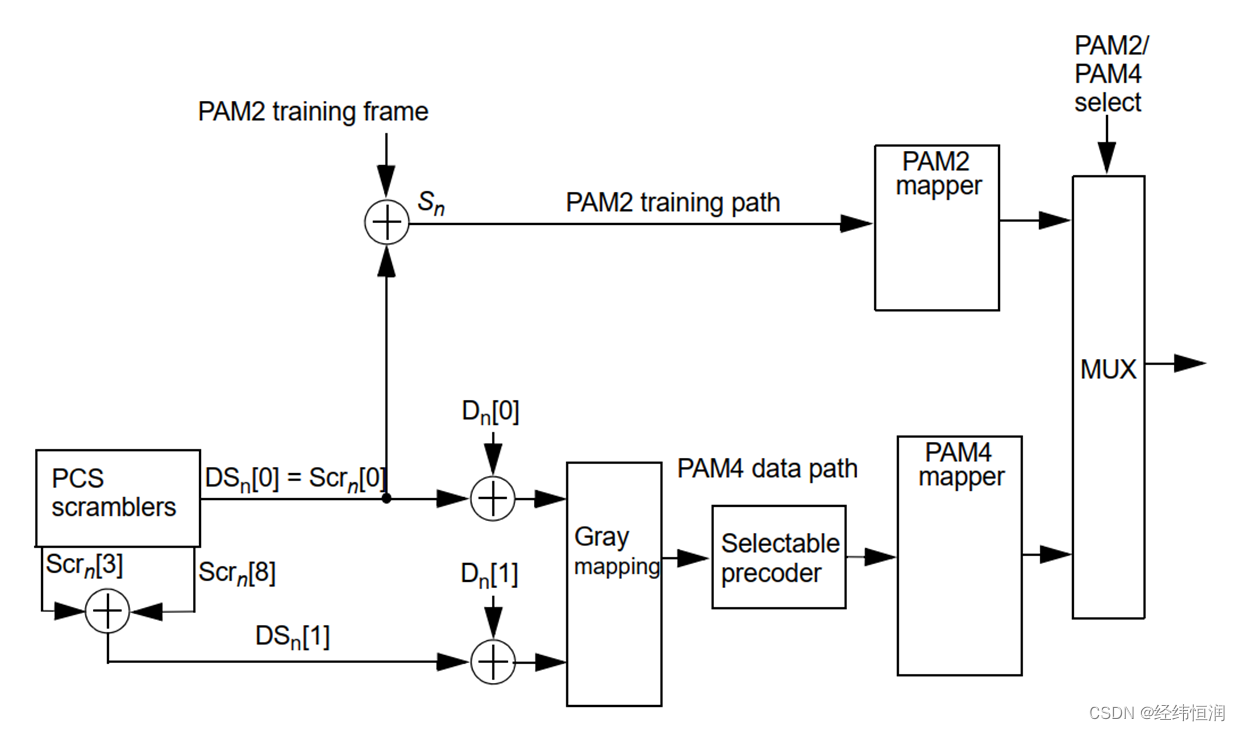

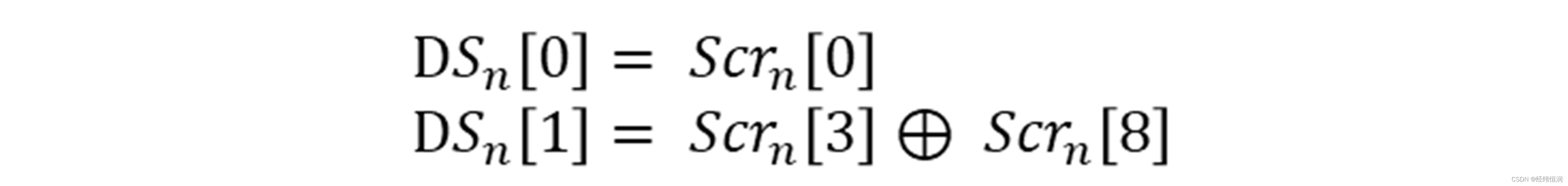

通过线性反馈移位寄存器，我们可以进而得到两个扰码比特DSn[0]和DSn[1]。

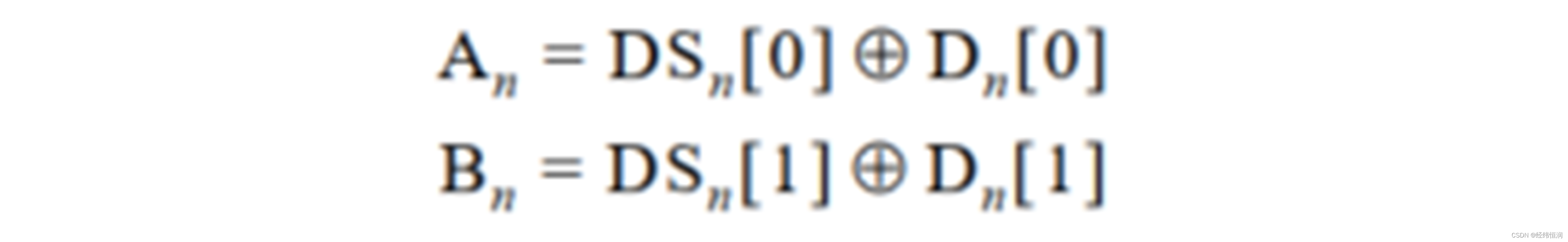

最后，RS-FEC编码的3600bit成组分对为Dn[0]与Dn[1]，与上一步中得到的两个扰码比特进行与运算，便得到了加扰后的数据，按照2bit数据为一个组来划分，便是1800组数据。

灰度映射、预编码选择、PAM4调制

这部分功能是在数据传到PMA子层以前的最后三道工序，目的是将扰码后的1800组数据映射成1800个符号传输至PMA子层。

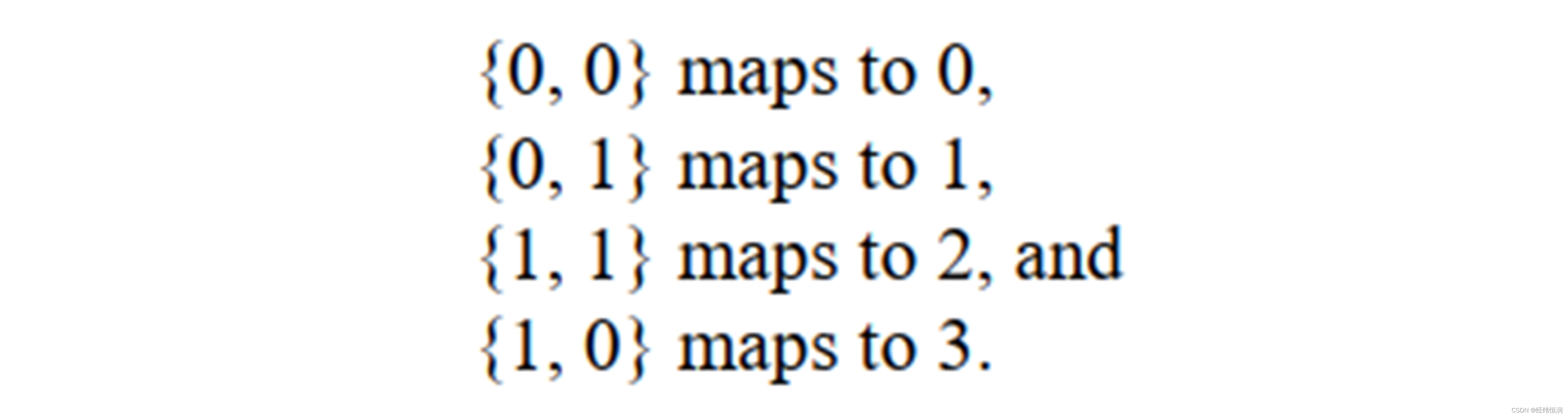

灰度映射：将扰码后的An和Bn映射为一个bit的G(n)，映射规则如下：

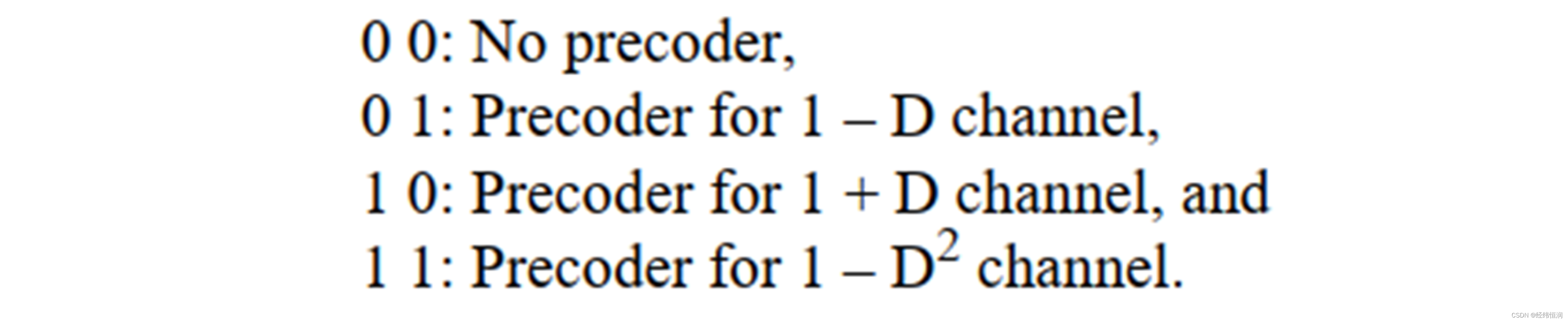

预编码选择：预编码由链路伙伴进行选择，并在训练阶段发送至PHY。预编码可以优化信号分布，使信号在多个子载波上进行传输，增加信号的抗干扰能力，减少信号间的相互干扰。以下为链路伙伴中记录的预编码的四种模式。

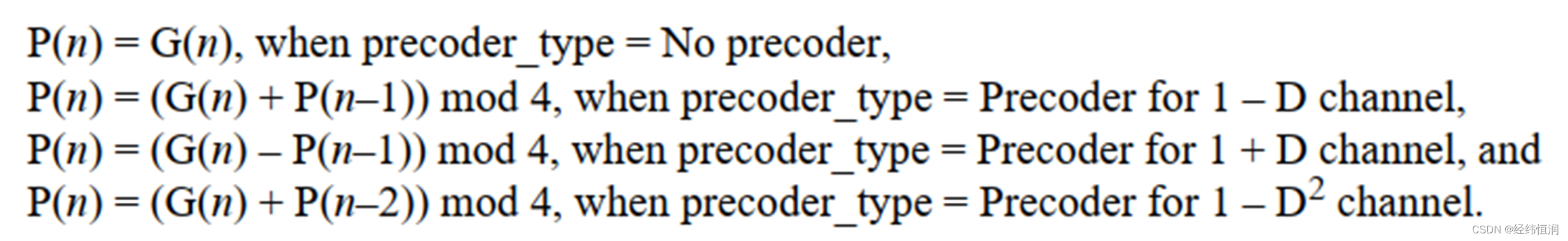

在训练阶段接收到链路伙伴发送的预编码模式后，发送数据时DUT将根据以下规则将灰度映射后的G(n)编码为P(n)。

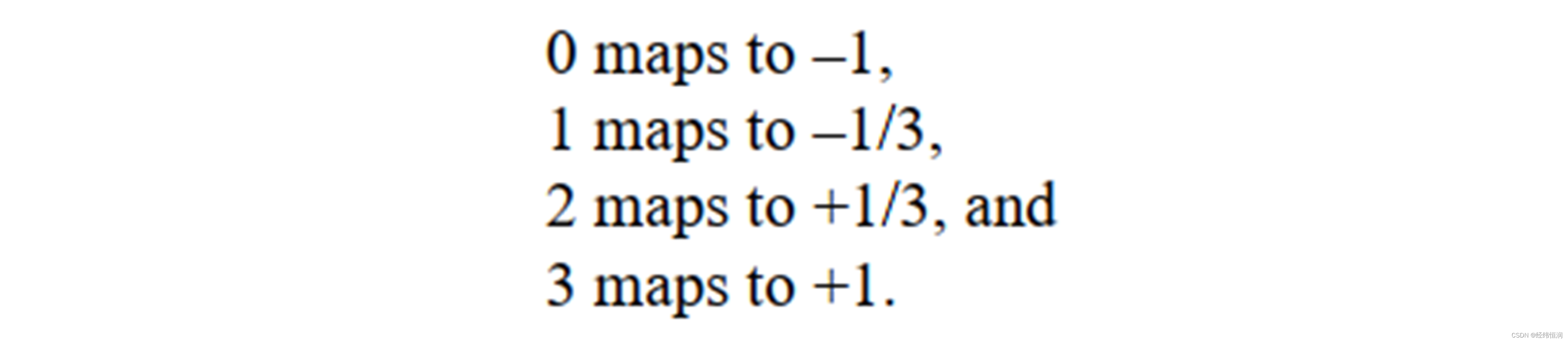

PAM4映射：每个连续的预编码器输出符号P(n)被映射到四个PAM4电平之一，并分配给PAM4编码器输出M(n)，映射规则如下：

映射为M(n)后，PCS子层在数据模式下的全部任务就全部完成了，数据将发送到PMA子层进行下一步的操作。

Training Mode

在训练模式中，DUT会定期发送96bit的Infofields，作用是提供远程发送器设置(如预编码器设置、交织深度、OAM、EEE)的能力信息和请求，以及接收器状态信息(如对扰频锁定、极性检测和校正、RS-FEC帧边界，以及切换数据模式时的固有调制转换)。这部分数据会经过扰码后直接通过PAM2调制发送至链路伙伴。

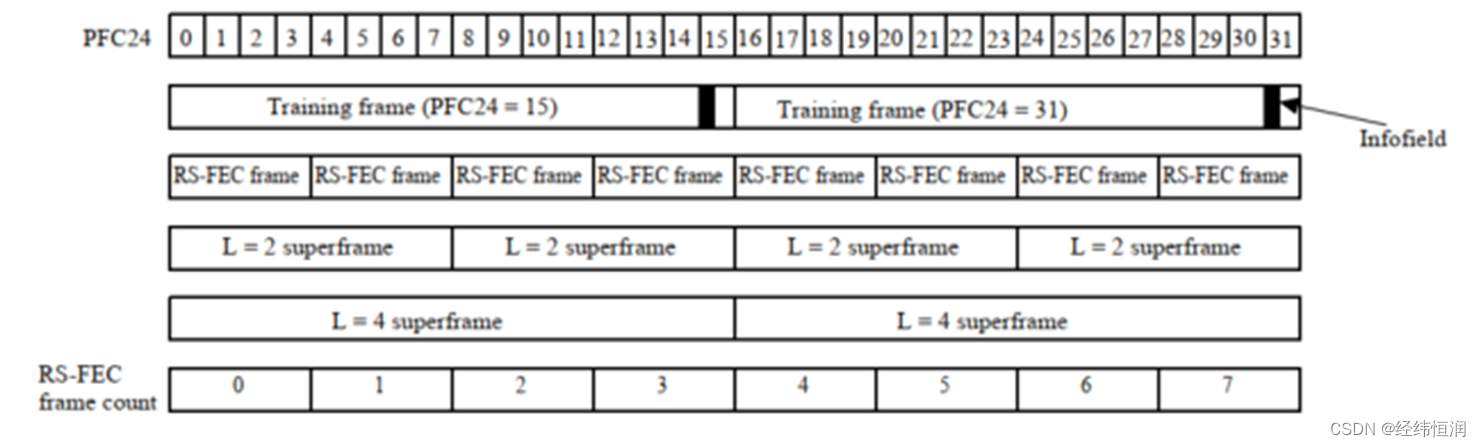

一个训练帧由16个Partail PHY帧组成，每个Partail PHY帧为450bit，合计7200bit，长度上与L=4时的RS-FEC超帧长度相同，Infofield的位置在最后一个Partail PHY帧的前96bit。

如下图所示，进行数据传输时，对于前15个Partail PHY帧，传输扰码序列位Scrn[0]，每个部分帧的第一个位被反转。在每16个部分PHY帧中，扰频序列的前96位与InfoField进行异或运算，而剩余的位再次表示扰码序列位。

经过扰码和加入Infofield后，训练帧会通过PAM2调制发送至PMA子层，训练的过程及Infofield中每一bit的具体含义将在下一篇中进行进一步讲解。

PCS Receive功能

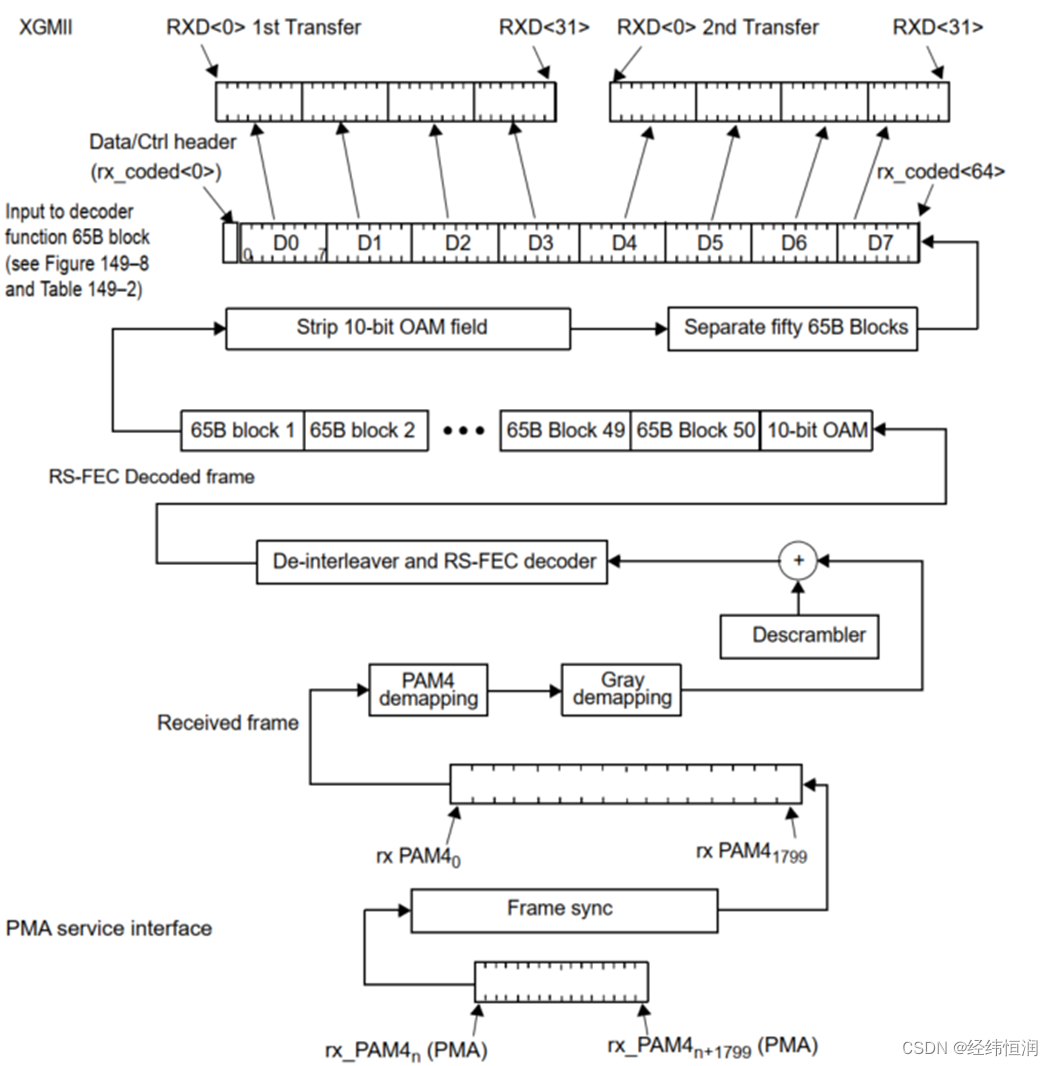

PCS Receive的功能与PCS Transmit的功能大致相同，只是数据流动方向相反，PCS Receive是将收到的PAM4信号解调，解映射，解扰码，解交错，RS-FEC解码，去除OAM帧后还原为65bit数据，根据数据/控制帧头部，将65bit数据映射为RXD<31:0>和RXC<3:0>通过XGMII传输至上层。

总结

以上为MultiGBASE-T1协议PCS子层的内容，我们主要介绍了PCS子层的Reset功能，Transmit功能的Data Mode和Training Mode以及Receive功能，上层数据经过PCS子层后转换为PAM4信号，这部分信号是如何在PMA子层中转换为电信号的？训练模式的具体过程是怎样的？敬请关注下期，MultiGBASE-T1协议解读（下）。
