基于ODX的诊断应用软件 INTEWORK-OBT

概述

OBT（ODX Based Tester）是一套基于PC系统的、可面向多种车型的可配置通用诊断仪解决方案。它基于ODX诊断数据格式（ISO22901），通过配置的方式为某一ECU乃至某一车型建立诊断仪功能。此外，诊断仪执行软件具备诊断服务序列测试、诊断报文监控、响应数据判别等功能，助力整车电子电器部门和ECU诊断开发工程师快速定位问题。平台所有功能的实现均遵循ISO15765、ISO14229诊断协议，具备很好的通用性。

软件功能

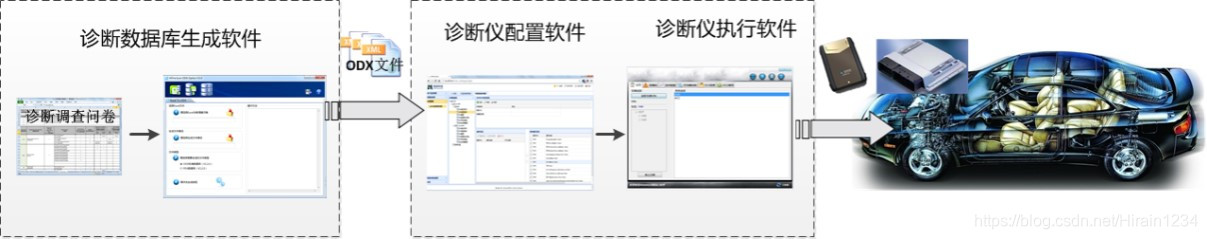

OBT平台由两款软件组成，分别为诊断配置软件和诊断执行软件。主要功能如下：

• 诊断配置软件

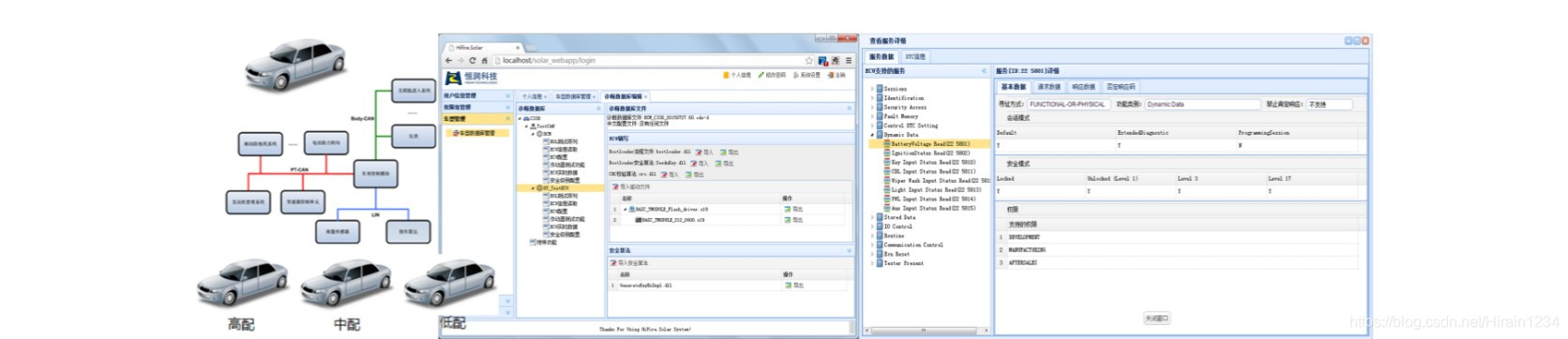

诊断配置软件是一套B/S架构的软件，可满足多人同时在线管理不同车型平台的诊断数据库和的诊断功能配置，生成针对某一车型的诊断配置数据包。

主要包括以下功能：

♦ 基于ODX（PDX）的整车诊断数据库管理

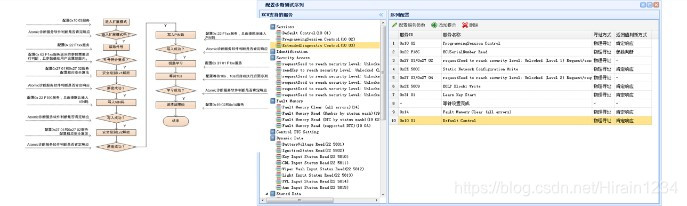

♦ 诊断服务序列配置

• 诊断执行软件

诊断执行软件是一套通用的诊断仪框架软件，通过导入不同车型的诊断配置数据包，使自身具备相应车型的诊断仪功能，主要用于开发阶段ECU及整车的诊断功能验证和测试。
♦ 支持CAN/以太网故障诊断
♦ 读故障信息（故障码、快照等）、清故障码
♦ 配置ECU信息
♦ 读取ECU实时数据
♦ 执行自定义诊断服务测试序列
♦ ECU程序刷新功能
♦ 配置/管理/执行整车程序刷新
♦ 借助ODX数据快速配置单个诊断服务并执行测试
♦ 诊断报文监控
