题目：芯片常用协议种类详解，含多协议转换器



目录

1. 引言

1.1常用通信样式

1.2 FPGA芯片上的UART也是一样的

1.3 FPGA用verilog实现UART

1.4基于FPGA的SPI协议实现

1.5通过FPGA来做多协议转化

Pan德

十年专注FPGA硬件工程师

FPGA&芯片的定制开发、技术交流+V好：xinpianxiehui



1. 引言

为什么需要通信协议，通信协议就像一个人的语言，如果没有语言信息传达，芯片之间就像哑巴一样，不知所云。通讯的二进制信息里主要包含：时间CL,地址，数据，还有一个速率。

1.1常用通信样式

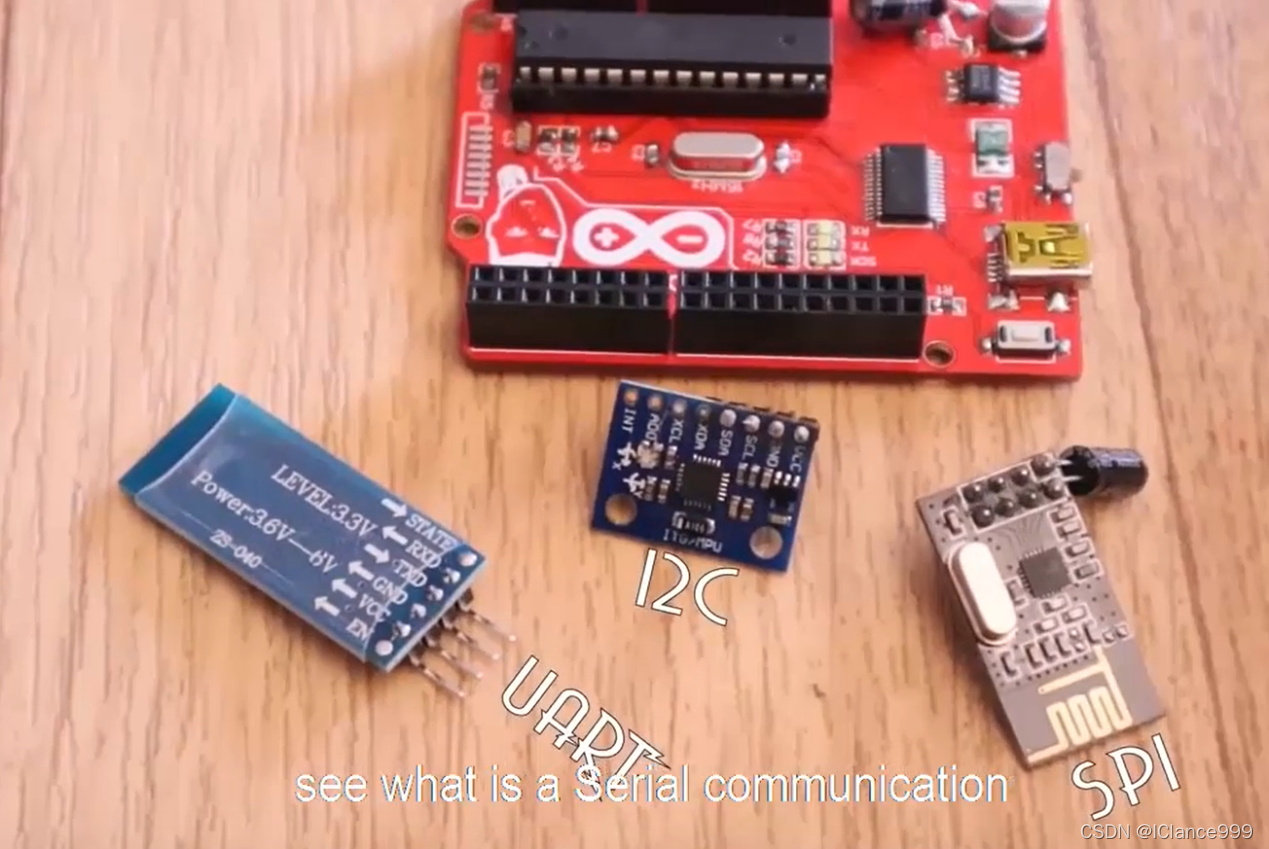

无非就以下两种，要么串行，要么并行

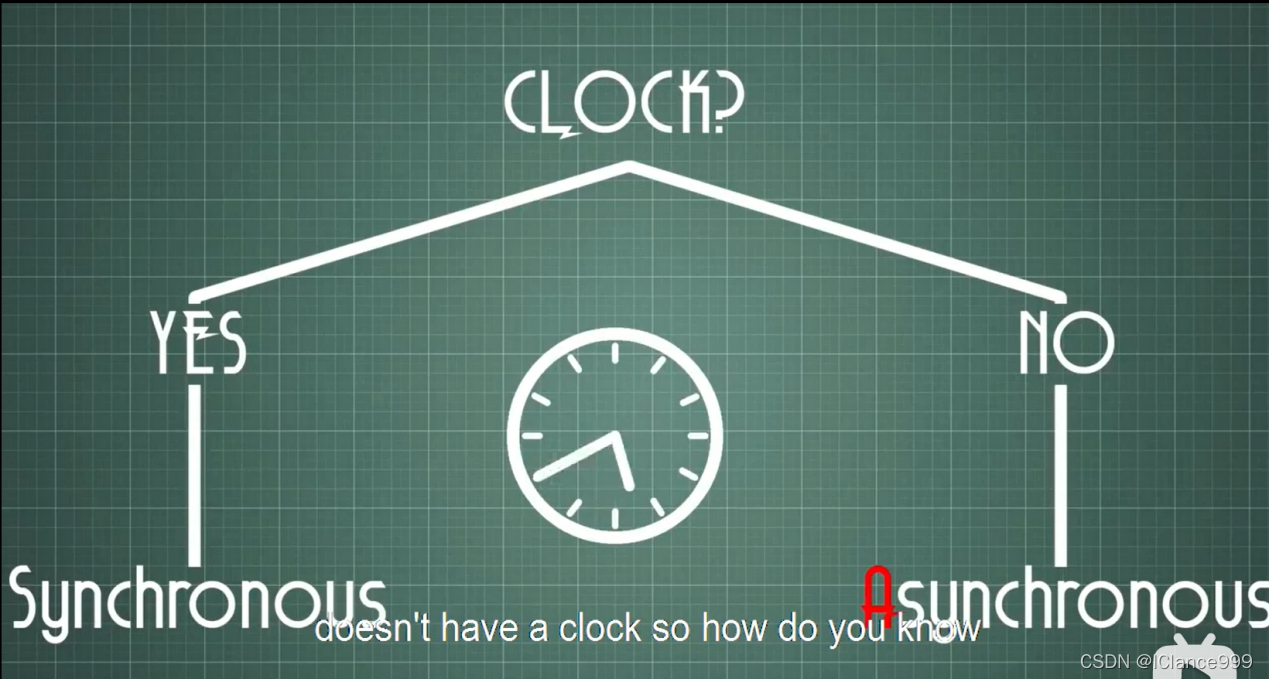

一种是需要时钟（同步通信） 一种是不需要时钟（异步通信）

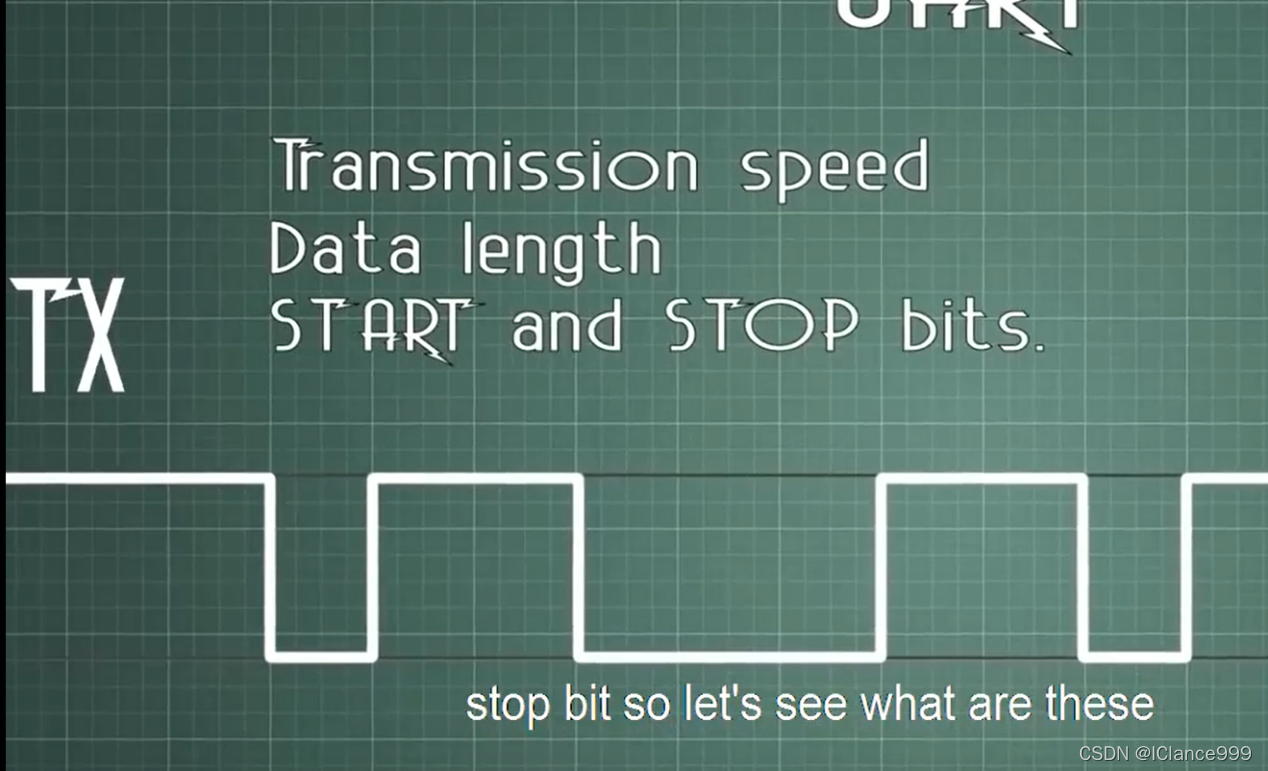

1.传输速率 2.数据长度 3. 开始和停止

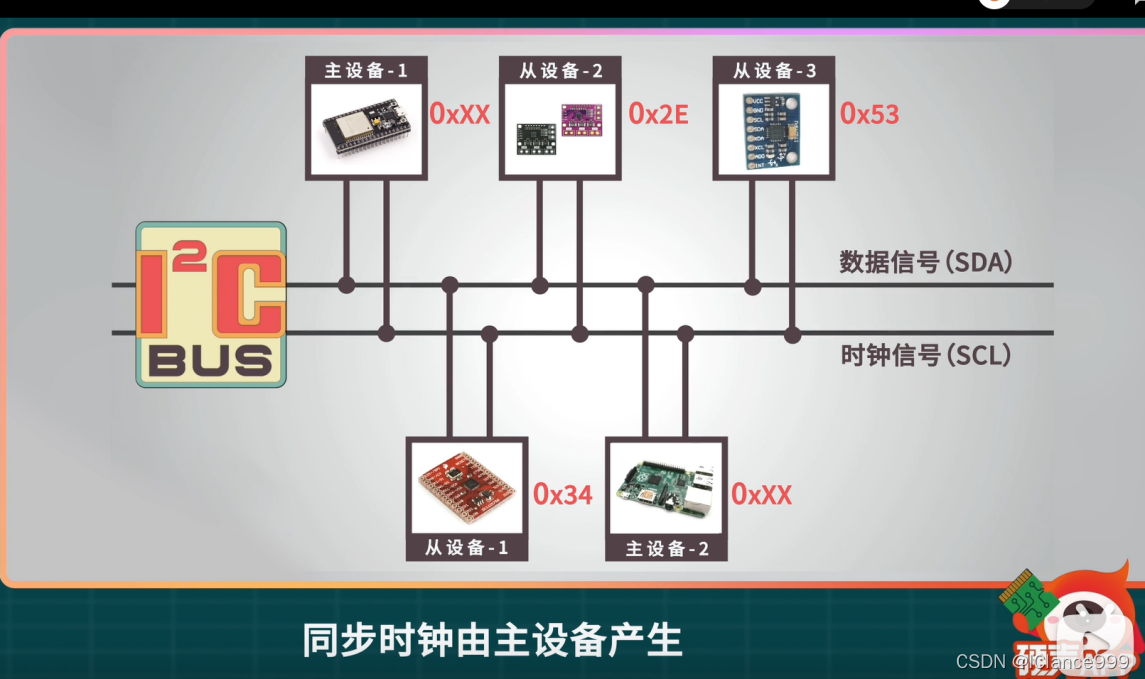

1.1.1常用I2C

理论上最高可控制127个地址设备

I2C(Inter－Integrated Circuit)总线是一种由PHILIPS公司开发的两线式串行总线，由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。用于连接微控制器及其外围设备。I2C总线产生于在80年代，最初为音频和视频设备开发，如今主要在各类电子产品中有着广泛的应用。 I2C总线最主要的优点是其简单性和有效性。

由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。(根据I2C的总线长度的不同和所挂组件的多少，这个传输速率是不同的，理论最大的传输速率是400Kbps)
