Altium Designer 入门笔记（2）

一、元件的电气连接

元器件之间电气连接的主要方式是通过导线来连接的。导线是电路原理图中最重要也是用的最多的图元，它具有电气连接的意义，不同于一般的绘画工具。

1.1用导线连接元件

（1）单击菜单栏中的“放置”->“线”，或单击“布线”工具栏中放置线按钮，或按快捷键<P>+<W>,此时光标变成十字型，并附加一个交叉符号。

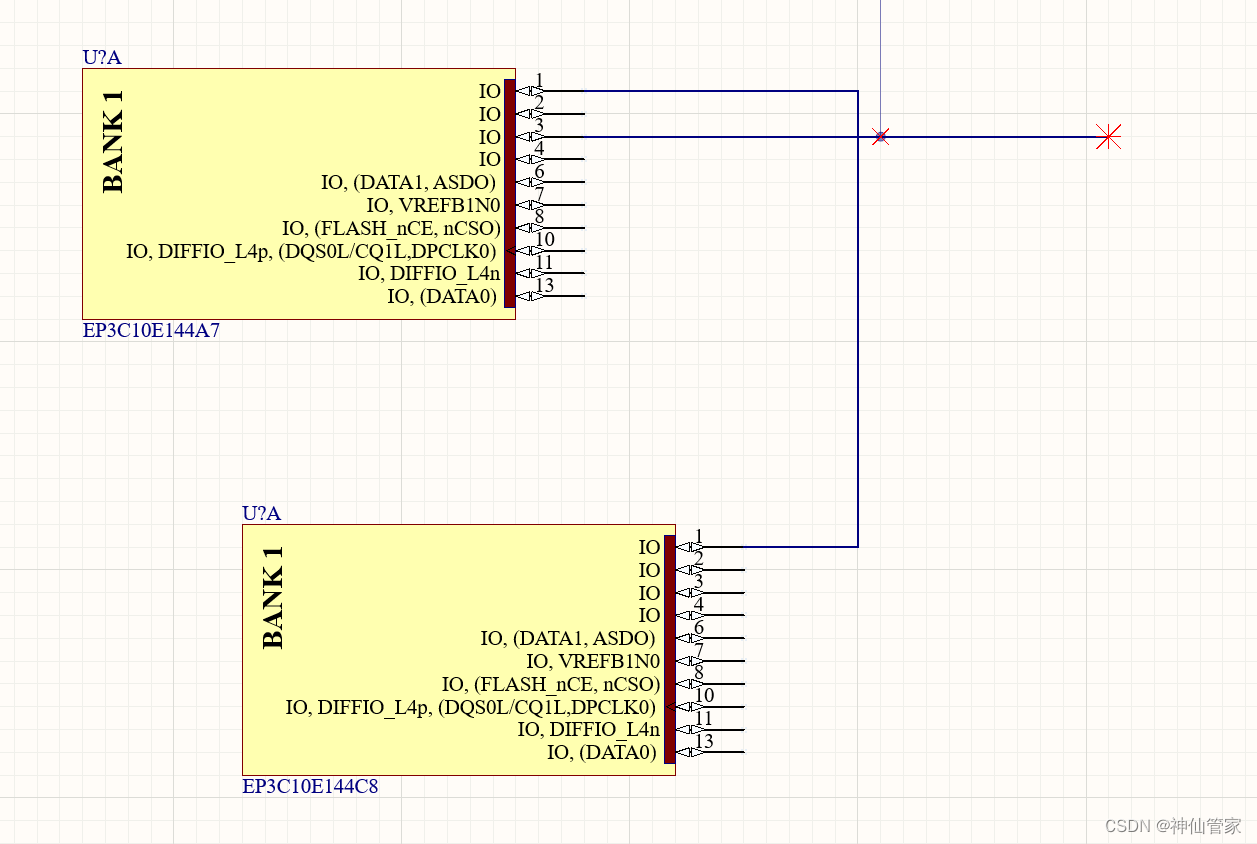

（2）将光标移动到想要完成电气连接的元件的管脚，单击放置导线的起点。 出现红色的符号表示电气连接成功。移动光标可多次通过单击确定多个固定点，最后放置导线终点。此时光标仍然处于放置导线状态。

（3）导线拐弯。 如果要连接的两个管脚不在一个水平线，或者同一垂线上，在放置导线时需要单击确定导线拐弯的位置，并且可以通过按<shift>+<Space>来切换导线的拐弯模式，有直角，45度和任意角度3种拐弯模式。

（4）设置导线的属性。在放置导线的过程中，用户可以自行对导线属性进行设置。双击导线或在光标处放置导线的状态时按<Tab>,弹出的“Properties”（属性）界面，可以设置导线的颜色、线宽的参数。

1.2 总线的绘制

总线是一组具有相同性质的并行信号线的组合，如数据总线、地址总线和控制总线等的组合。总线的使用能够大大简化原理图的连线操作，使得原理图更加整洁美观。

（1）单击菜单栏“放置”--->“单击放置总线按钮(布线工具栏)或者按快捷键<P>+<B>,此时光标变成十字形状。

（2）将光标移动到想要放置的地方，确定起始点，终点。总线不必要和管脚相连，他只是方便接下来画总线的分支线。

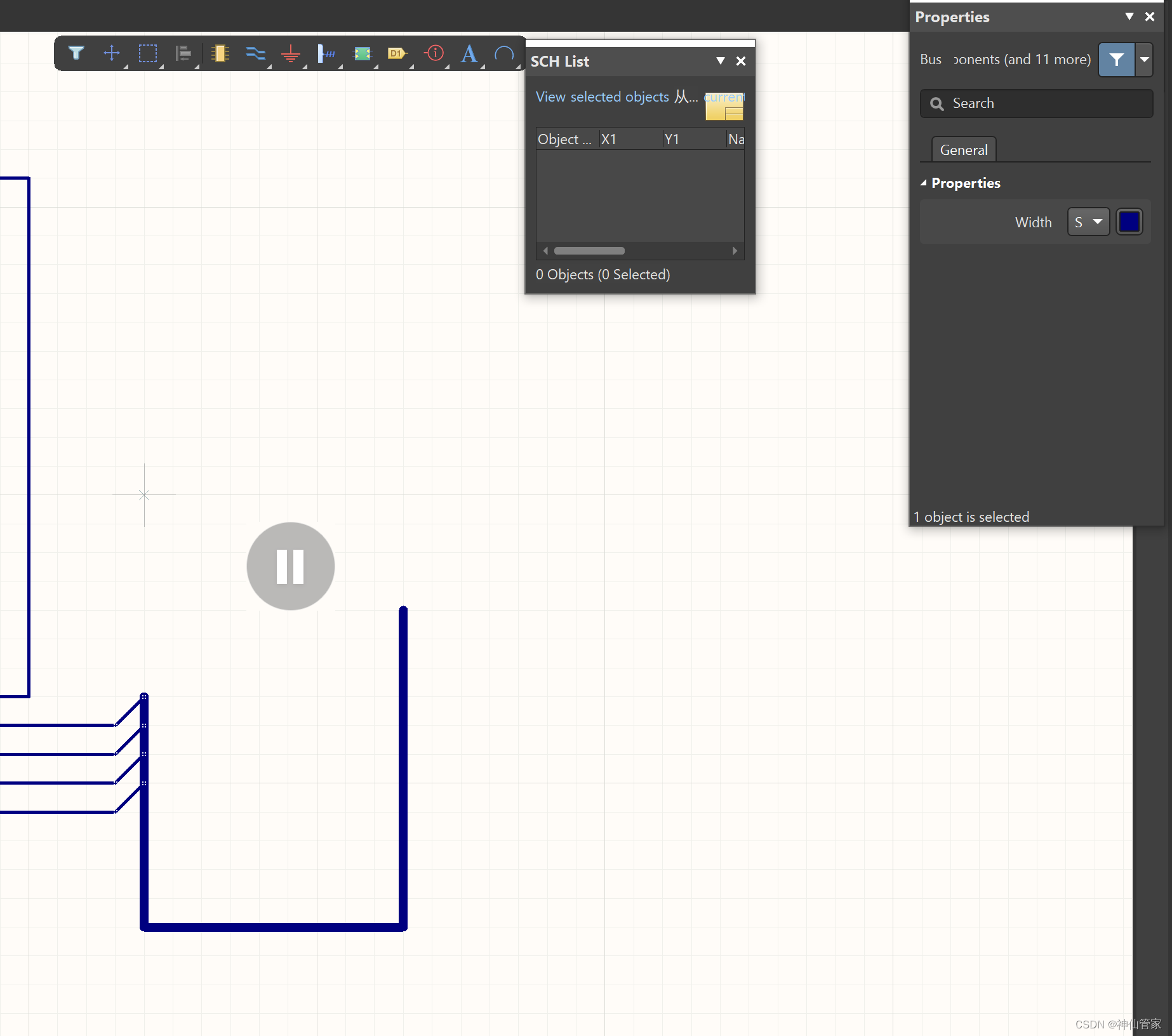

（3）设置总线的属性。放置总线的过程中，用户可以自行对总线属性进行设置。双击总线或在光标处放置总线的状态时按<Tab>,弹出的“Properties”（属性）界面。

1.3绘制总分支线

总线分支线是单一导线与总线的连接线。使用总线分支线把总线和具有电气特性的导线连接起来，可以使得电路原理图更加美观、清晰、且具有专业水准。

总线入口是单一导线与总线的连接线，总线入口和总线一样，不具有电气意义。

（1）单击菜单栏“放置”--->“总线入口”，或者放置总线入口按钮(布线工具栏)或者按快捷键<P>+<U>,此时光标变成十字形状。

（2）在导线和总线之间单击，即可放置一段总线入口分支线。同时在该命令状态下按<Space>键可以调整总线入口分支线的方向。

（3）设置总线入口的属性。放置总线入口分支线的过程中，用户可以自行对总线属性进行设置。双击总线入口或在光标处放置总线入口的状态时按<Tab>,弹出的“Properties”（属性）界面。

1.4 放置电源符号（接地符号）

（1）单击菜单栏中的“放置”-->"电源端口"，或单击“布线”工具栏中GND端口或者VCC端口，或按快捷键<P>+<O>.

(2)设置电源的属性。放置电源的过程中，用户可以自行对电源性进行设置。双击电源符号或在光标处放置电源符号的状态时按<Tab>,弹出的“Properties”（属性）界面。

1.5 放置网络标签

  在原理图的绘制过程中，元件之间的电气连接除了使用导线外，还可以通过设置网络标签的方法来实现。

（1）单击菜单栏中的“放置”-->"网络标签"，或单击“布线”工具栏中放置网络标签的按钮，或按快捷键<P>+<N>.此时光标变成十字形状，并带有一个初始标号“Net Labell”

(2)移动光标，到需要放置网络标签的导线上，当出现红色交叉标志时，单击即可完成设置。

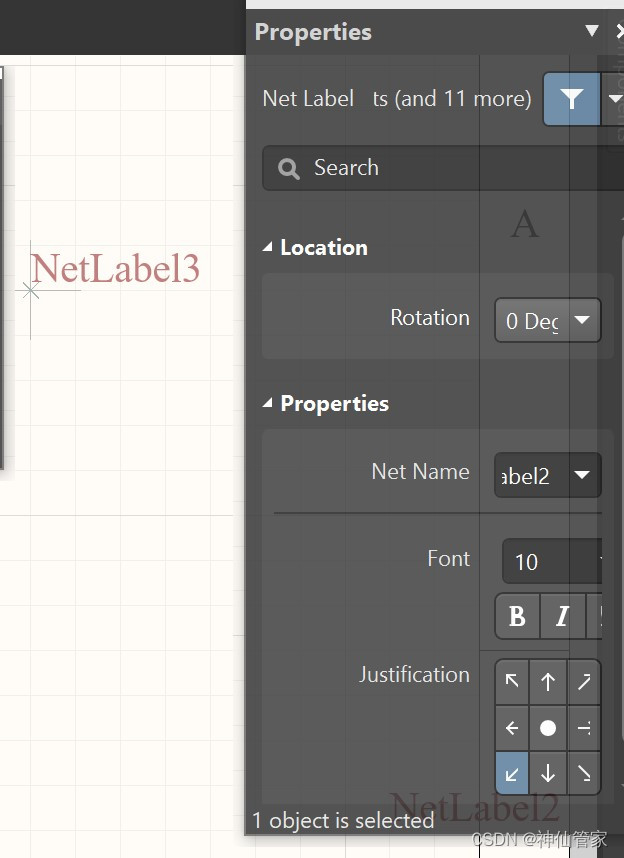

（3）设置网络标签的属性。在放置网络标签的过程中，双击网络标签或者在光标处于放置网络标签的状态时按下<Tab>键。打开“Properties”（属性界面）。

1.6放置输入/输出端口

相同名称的输入/输出端口在电气关系上时连接在一起的。一般情况下，在一张图纸上是不使用端口连接的，但在层次电路原理图的绘制过程中，经常用到这种电气连接方式。

（1）单击菜单栏中的“放置”-->"端口"，或单击“布线”工具栏中放置端口的按钮，或按快捷键<P>+<R>.此时光标变成十字形状，并带有一个输入输出符号

(2)移动光标，到需要放置网络标签的导线上，当出现红色交叉标志时，单击即可完成设置。

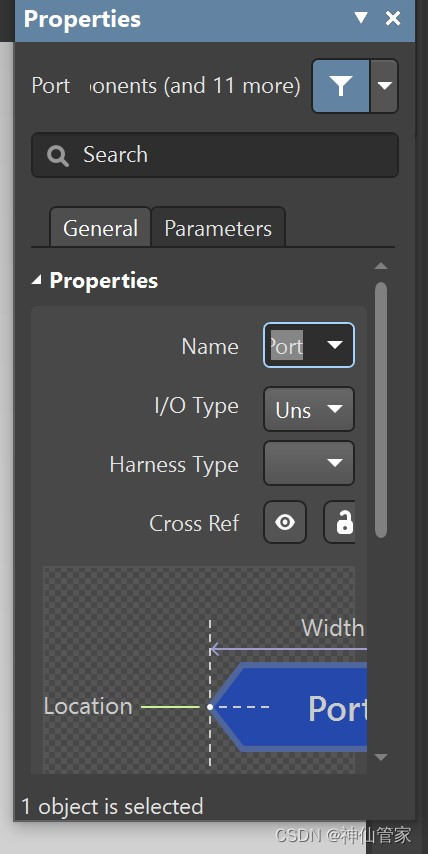

（3）设置端口的属性。在放置输入输出端口的过程中，双击端口或者在光标处于放置端口的状态时按下<Tab>键。打开“Properties”（属性界面）。



1.7放置离图连接器

在原理图的编辑环境下，离图连接器的作用和网络标签一样的，不同的是，网络标签用在同一张原理图中，而离图连接器用在同一个工程文件下的不同原理图中。

（1）单击菜单栏中的“放置”-->"离图连接器"，此时光标变成十字形状，并带有一个离图连接器的符号。

(2)移动光标，到需要放置离图连接器的导线上，当出现红色交叉标志时，单击即可完成设置。

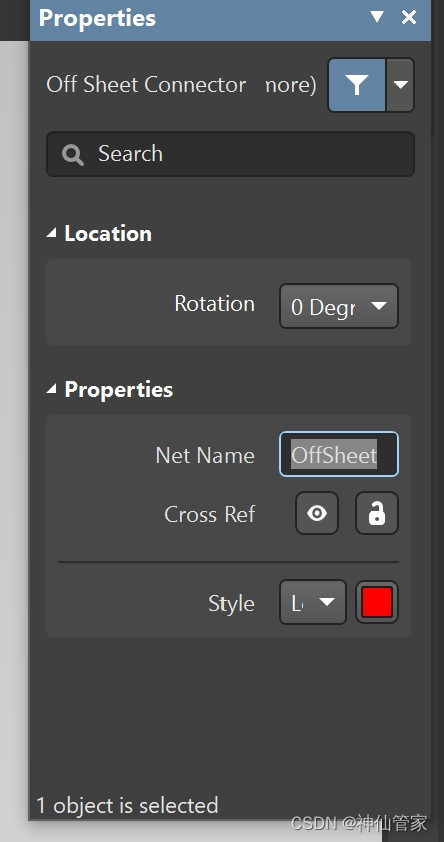

（3）设置离图连接器的属性。在放置的过程中，双击离图连接器或者在光标处于放置的状态时按下<Tab>键。打开“Properties”（属性界面）。



1.8 放置通用No ERC标号（忽略电气规则检查）

在电路设计过程中，系统进行电气规则检查（ERC），有时会产生一些不希望产生的错误报告。例如，有些引脚需要悬空，但是系统默认每个引脚必须有连接。为了避免检查这种“错误”而浪费时间，可以使用No ERC 。让系统忽略该处ERC测试。

（1）单击菜单栏中的“放置”-->"指示"-->"通用No ERC"，或单击“布线”工具栏中放置"通用NoERC标号"的按钮，或按快捷键<P>+<V>+<N>.此时光标变成十字形状，并带有一个红色交叉的符号。

(2)移动光标，到需要放置的导线上，当出现红色交叉标志时，单击即可完成设置。

（3）设置通用NoERC标号的属性。在放置的过程中，双击通用NoERC标号或者在光标处于放置的状态时按下<Tab>键。打开“Properties”（属性界面）。

1.9放置PCB布线指示

用户绘制原理图的时候，可以在电路的某些位置放置PCB布线指示，以便预先规划和指定该处的PCB布线规则，包括铜箔的厚度，布线策略，布线优先级以及布线板层等。

（1）单击菜单栏中的“放置”-->"指示"-->"参数设置"，或按快捷键<P>+<V>+<M>.此时光标变成十字形状，并带有一个PCB指示符号。

(2)移动光标，到需要放置的导线上，当出现红色交叉标志时，单击即可完成设置。

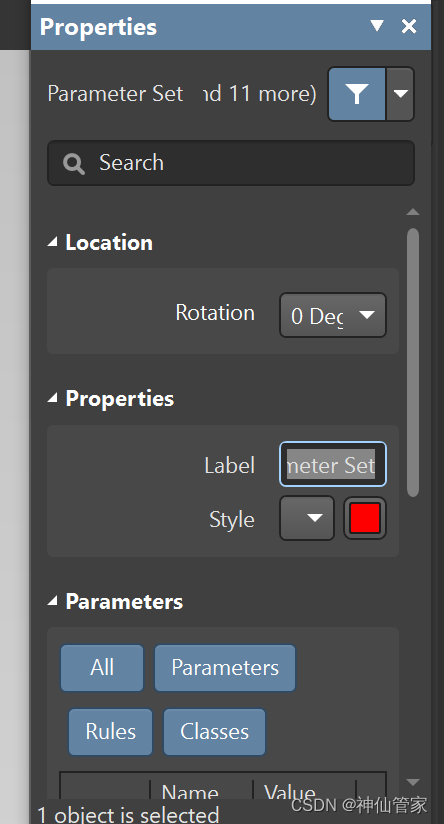

（3）设置PCB布线指示的属性。在放置的过程中，双击PCB指示符号或者在光标处于放置的状态时按下<Tab>键。打开“Properties”（属性界面）。



注意：当你完成一项上述的命令时，需要退出时，右击或者ESC。
