[Unity] ShaderGraph实现一块破洞的裂纹玻璃

        虽然最开始的初衷是健忘症患者备忘录，不过博客越写越多，收获了许多点赞收藏，学习记录的热情也一路猛涨，感谢大家ヾ(◍°∇°◍)ﾉﾞ~

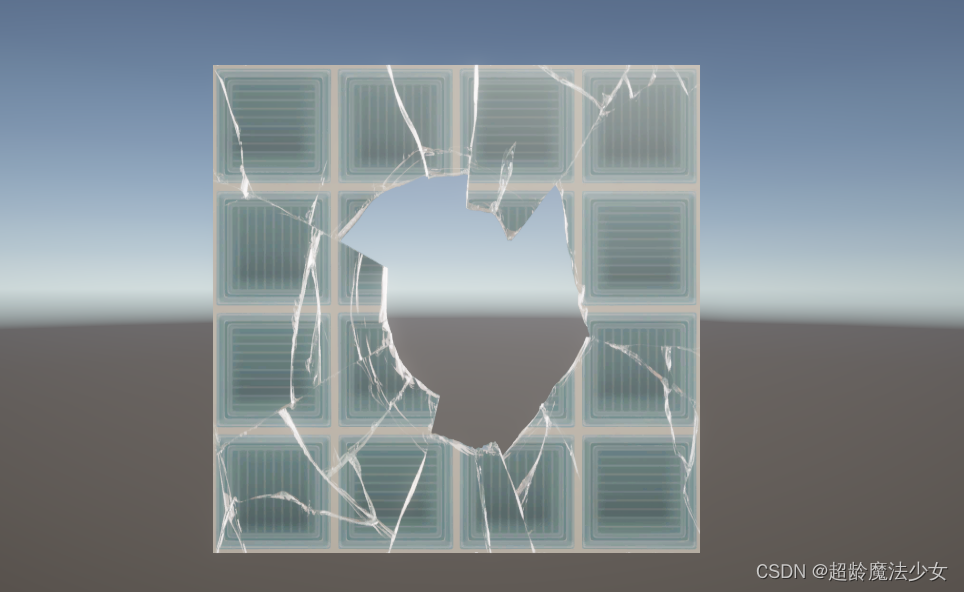

最终效果如下，这个案例主要是用到了Blend混合和Alpha透明效果。

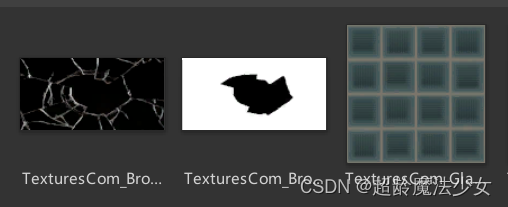

这是案例中用到的贴图素材，一张玻璃，一张裂纹，一张破洞口。

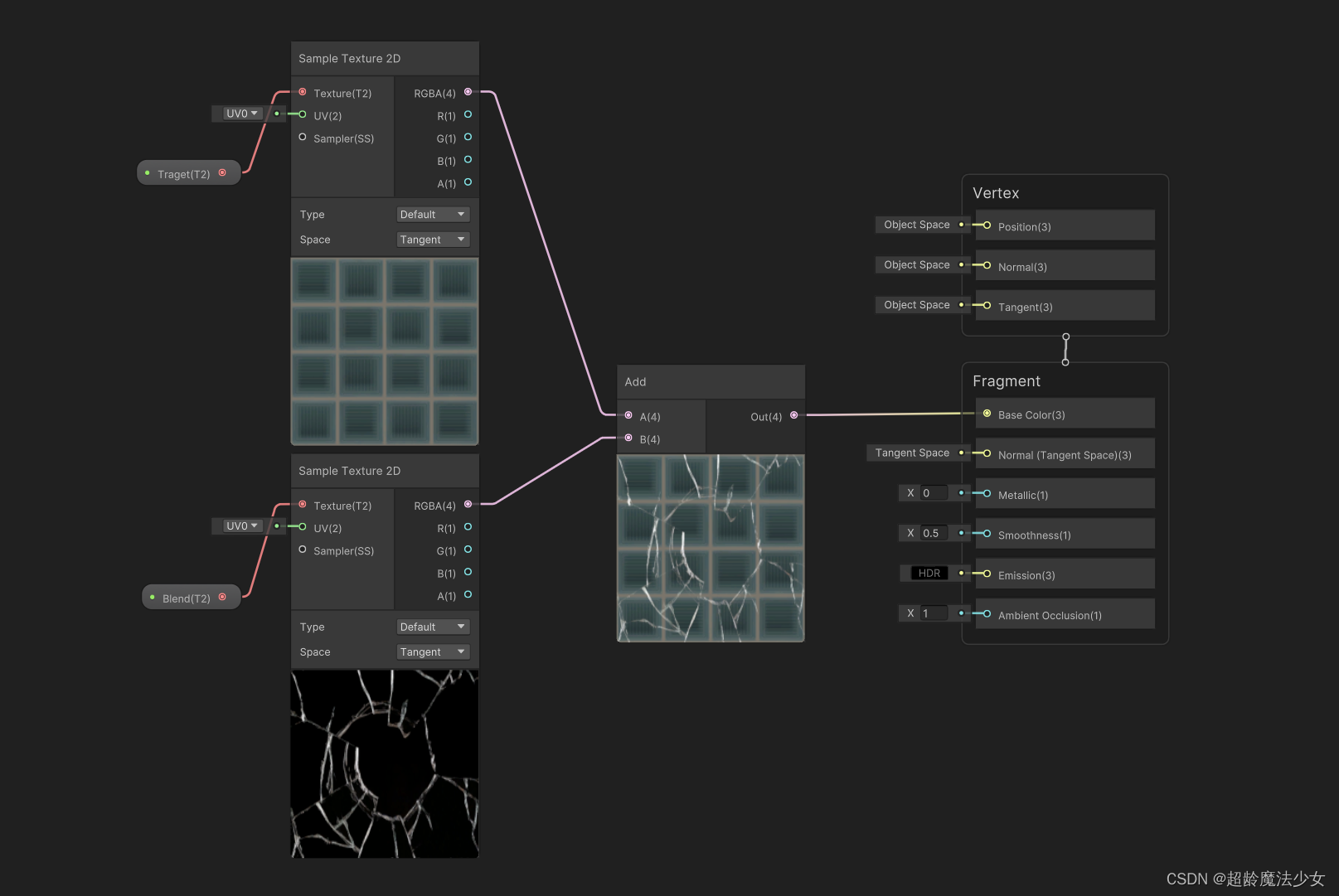

首先将玻璃和裂纹的两张Texture进项Add混合

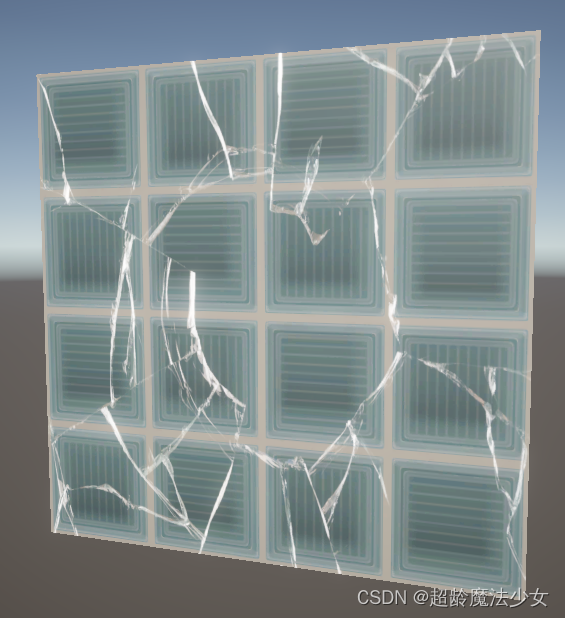

很轻易就能得到下图所示的叠加效果

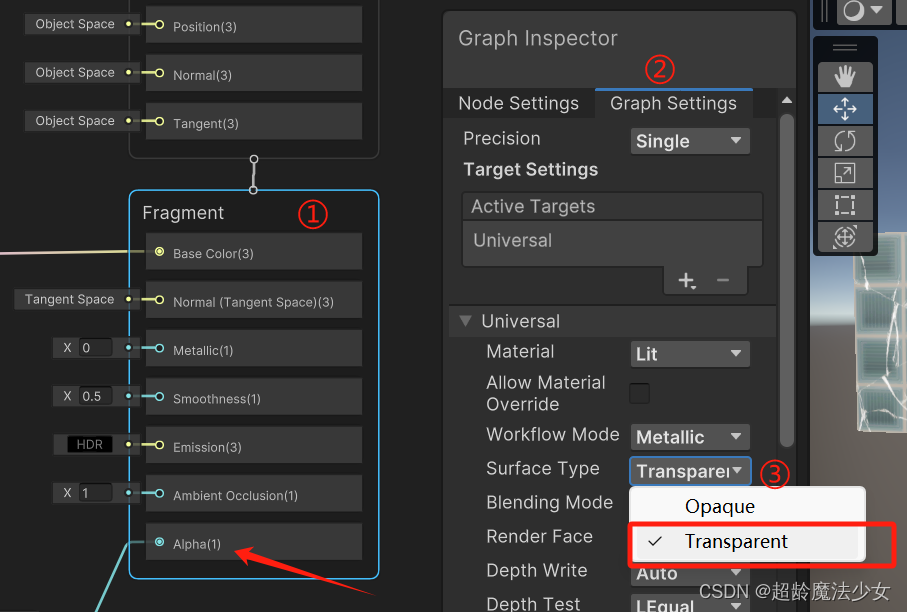

        选中Fragment切换到GraphSettings，将Surface Type改为Transparent。可以看到原先的节点下面多出了Alpha的透明节点。

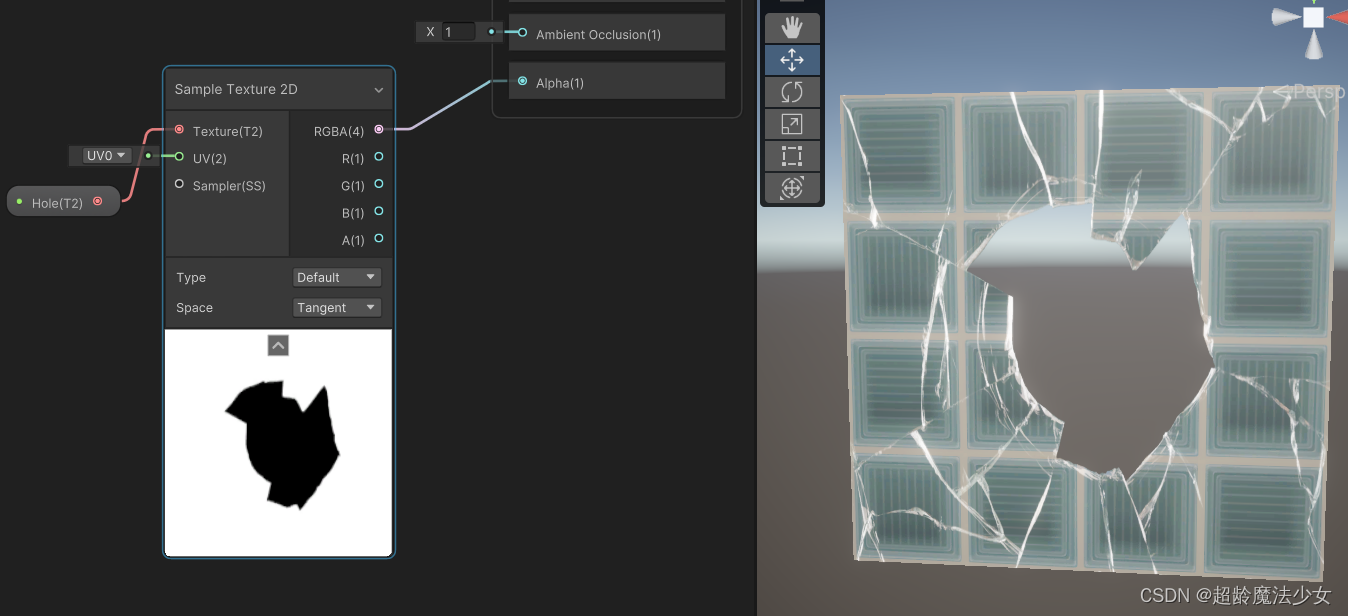

 将破洞Texture连接到Alpha，保存过后就可以得到如下所示的破碎玻璃效果。SoEasy~

虽然很简单完成了效果，不过知识点并没有结束。

---

1、Sub Graph

        连连看的过程中 ，会频繁使用Sample Texture 2D这个节点，重复且垄长的窗口会非常碍于后期管理阅读，这时就需要用到Sub Graph来编辑管理。

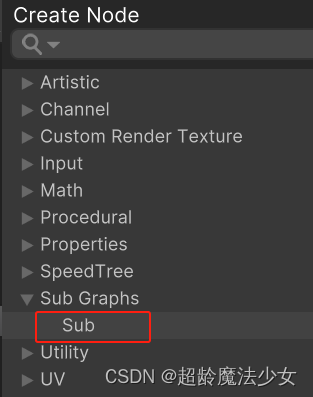

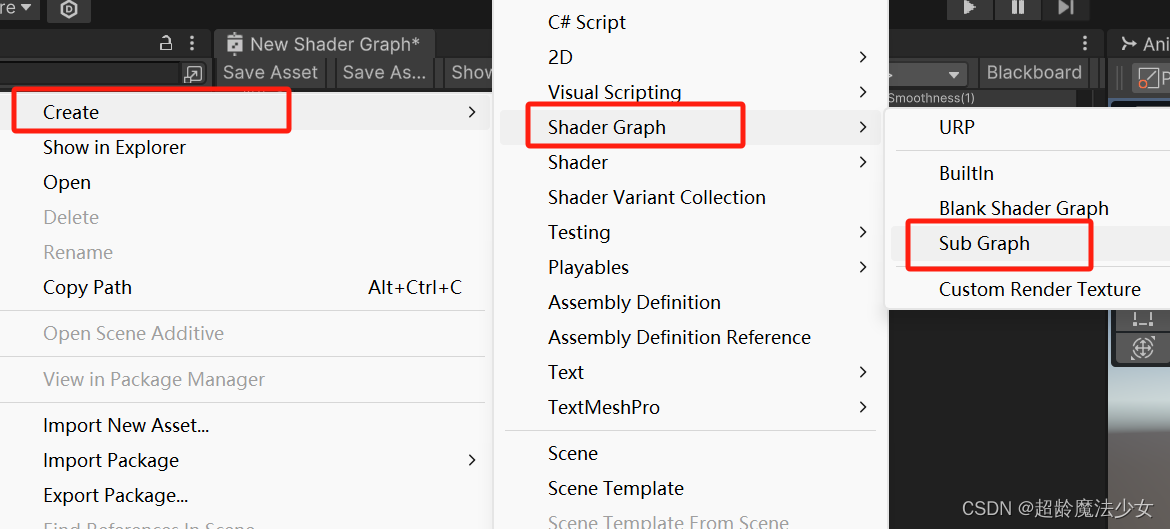

        新建Sub Graph后增加取Texture的操作节点，保存过后就可以在Create Node中看到刚刚创建的Graph 。回到主Graph，就可以把Sample Texture 2D换掉啦。

 2、Blend

        由于案例中的玻璃素材并不复杂，所以用Add节点也可以完成。但实际工作中，两张素材的契合度并不会如此完美。

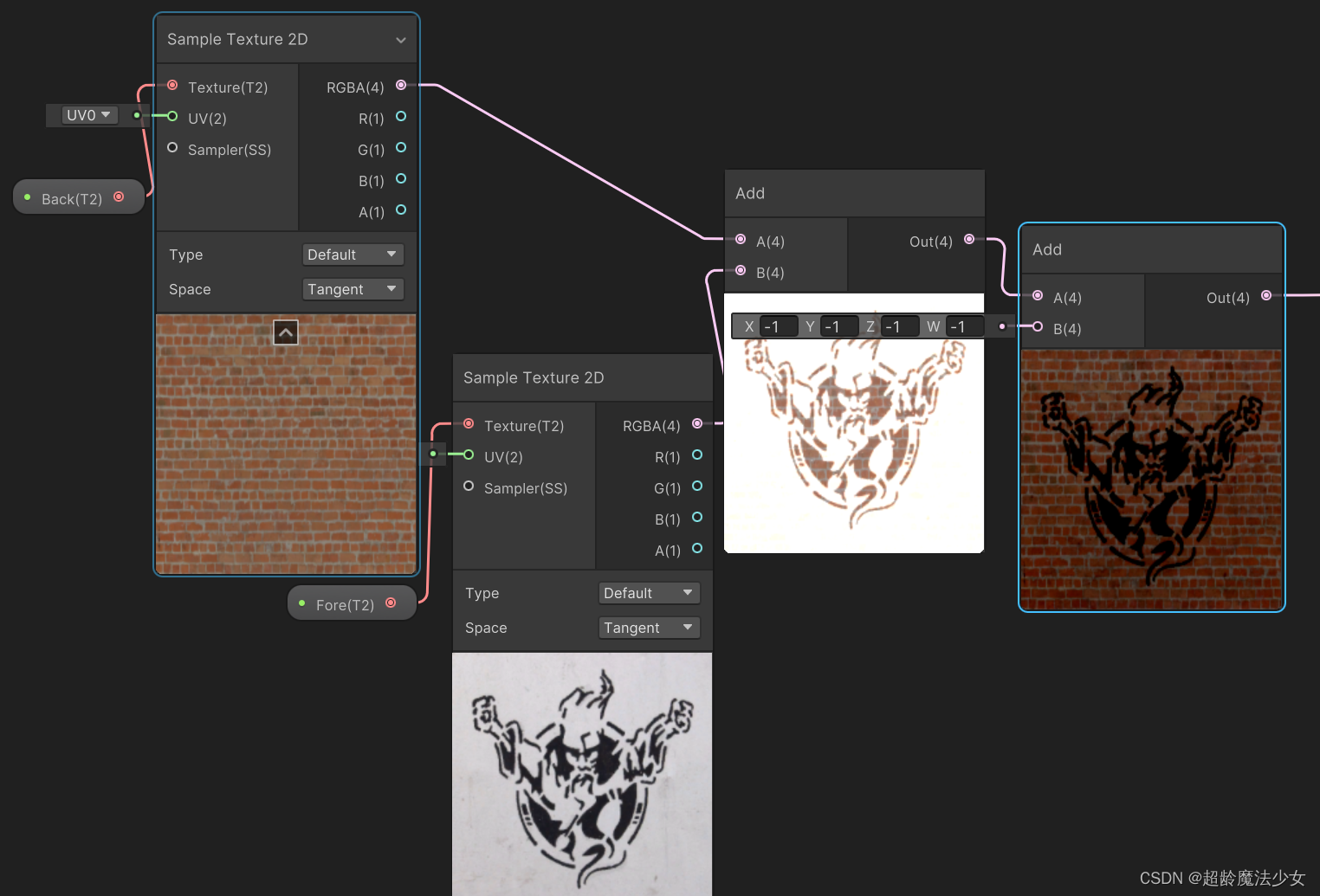

如下图所示，会需要用到多层的叠加与计算，才能得到合适的效果。

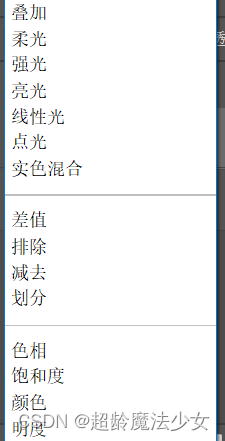

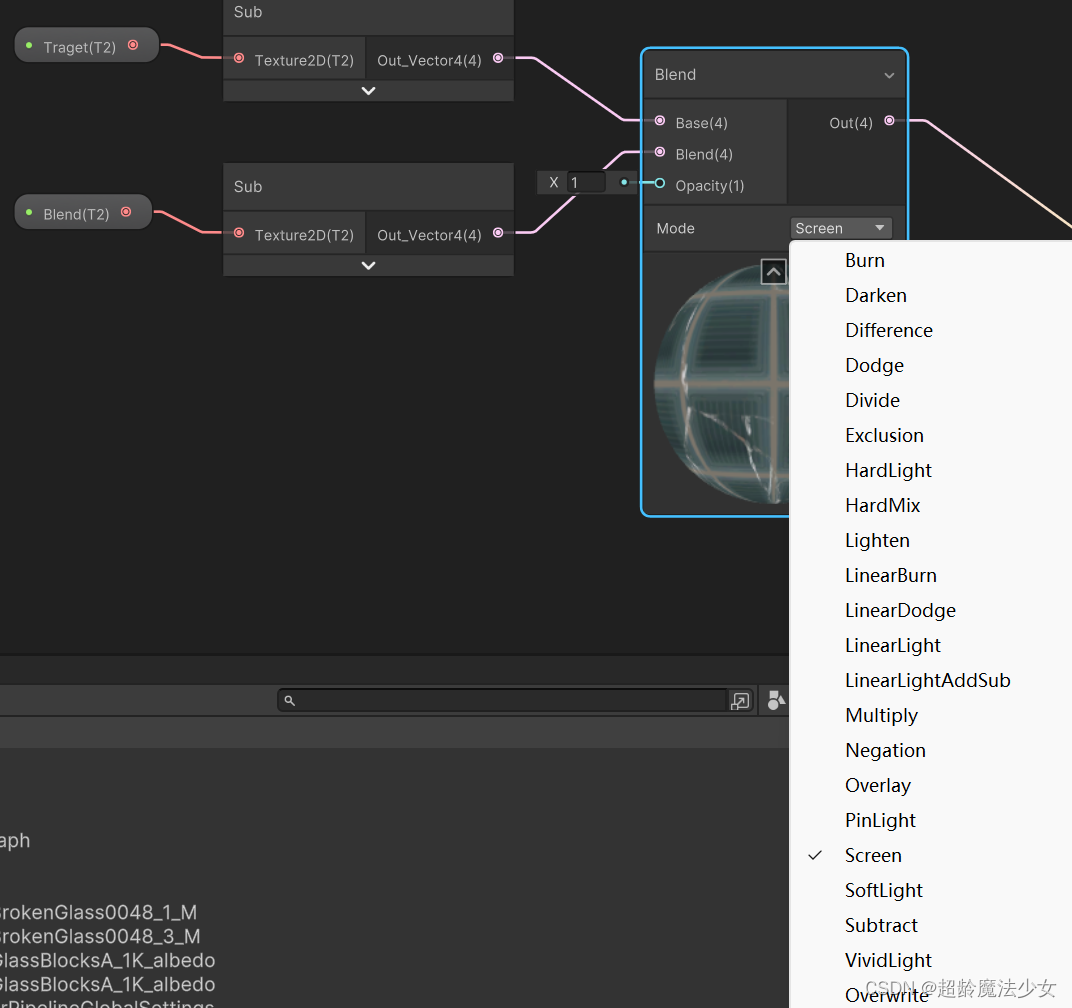

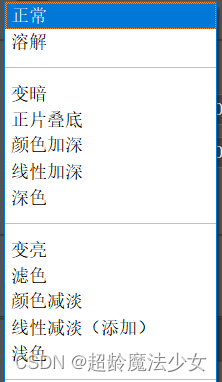

        就像PS中的混合模式一样，ShaderGraph中也同样拥有混合效果。在Graph中新建Blend节点，可以看到Mode中的各种混合模式与PS中的相似（详细效果不多赘述，大家自己试试就知道了）。
