汇川PLC学习Day1：跑马灯程序编写

一、 软件安装

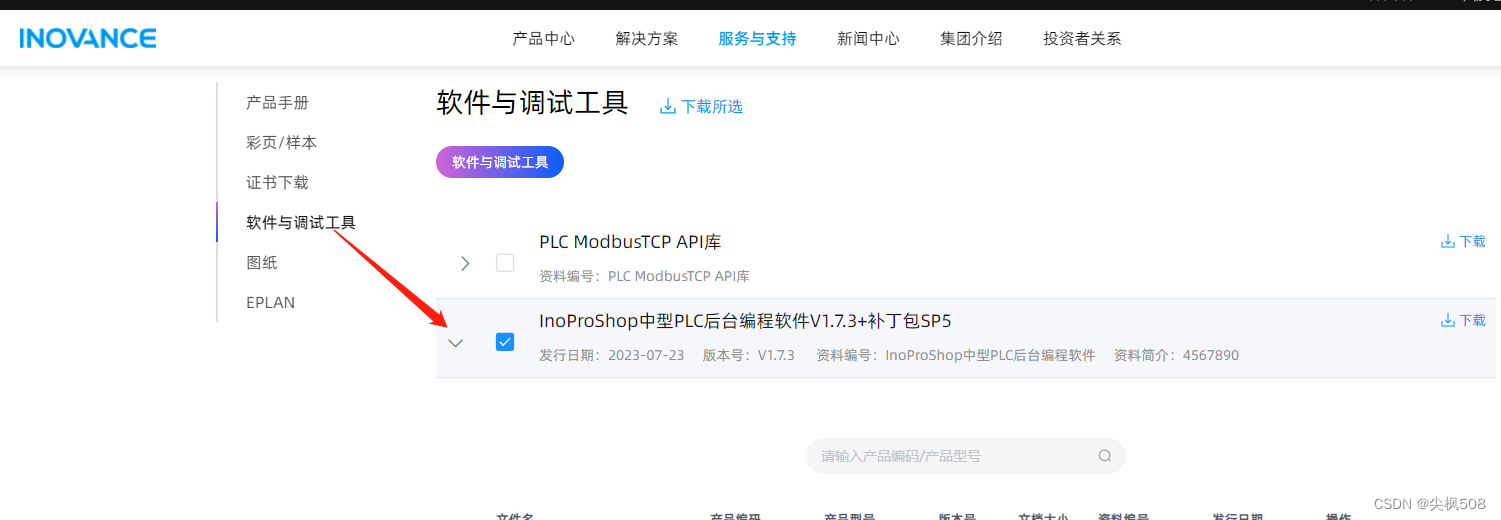

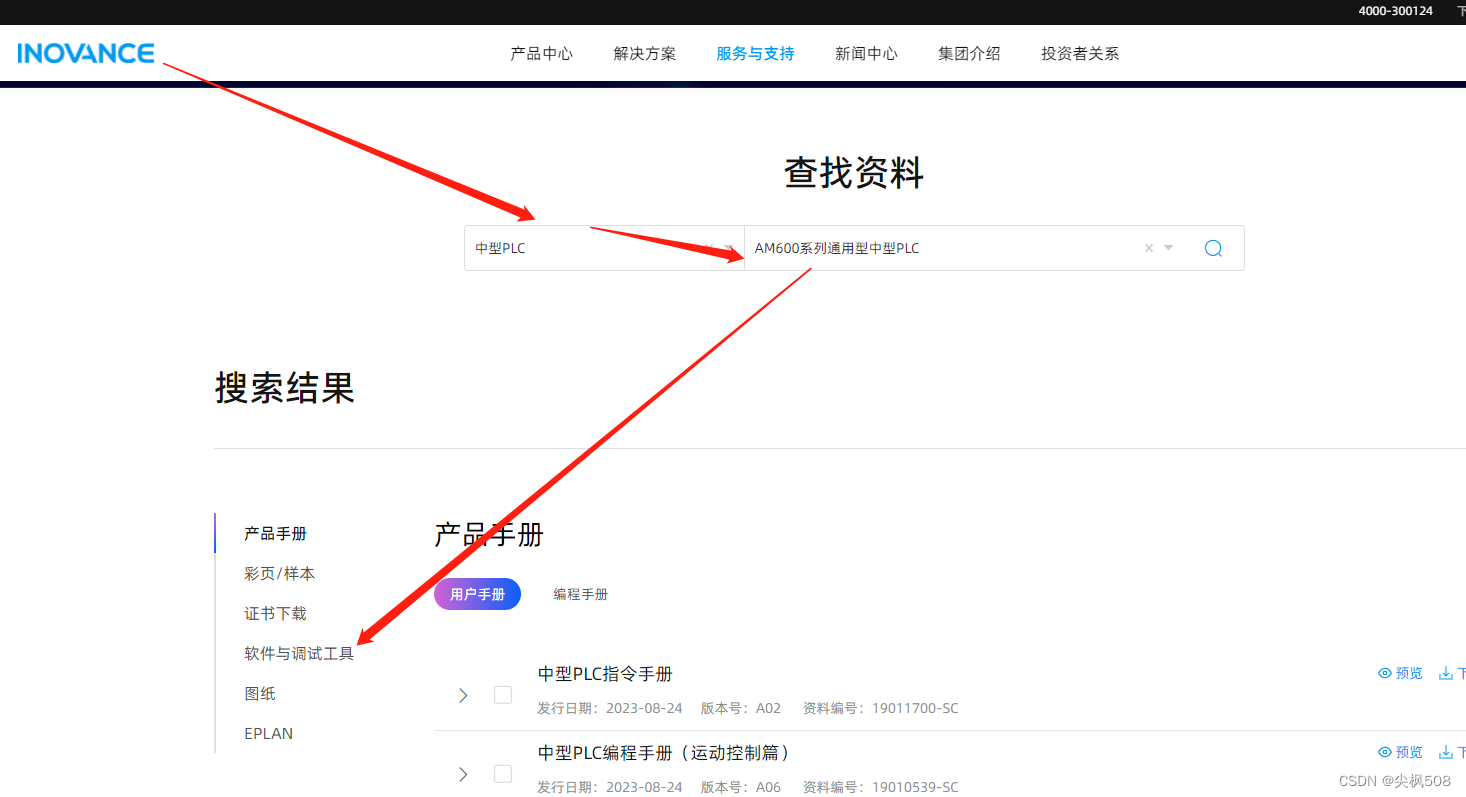

  1. 进入官网下载软件
    在这里插入图片描述
    在这里插入图片描述

二、 使用帮助

在这里插入图片描述

三、 新建工程与功能代码实现

1. Ctrl+N

在这里插入图片描述

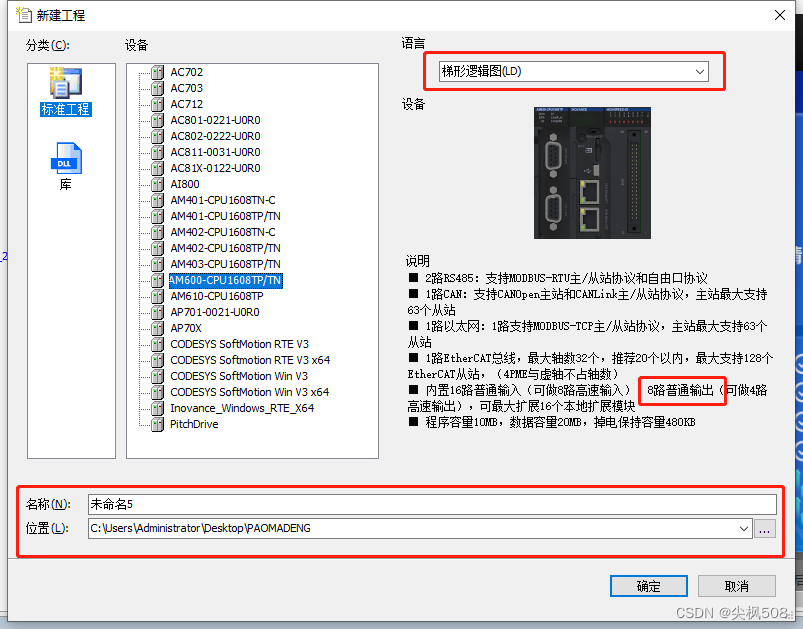

2. 寻找内带输出模块的CPU并设置好工程名字与保存路径，语言选择想熟悉的类型

在这里插入图片描述

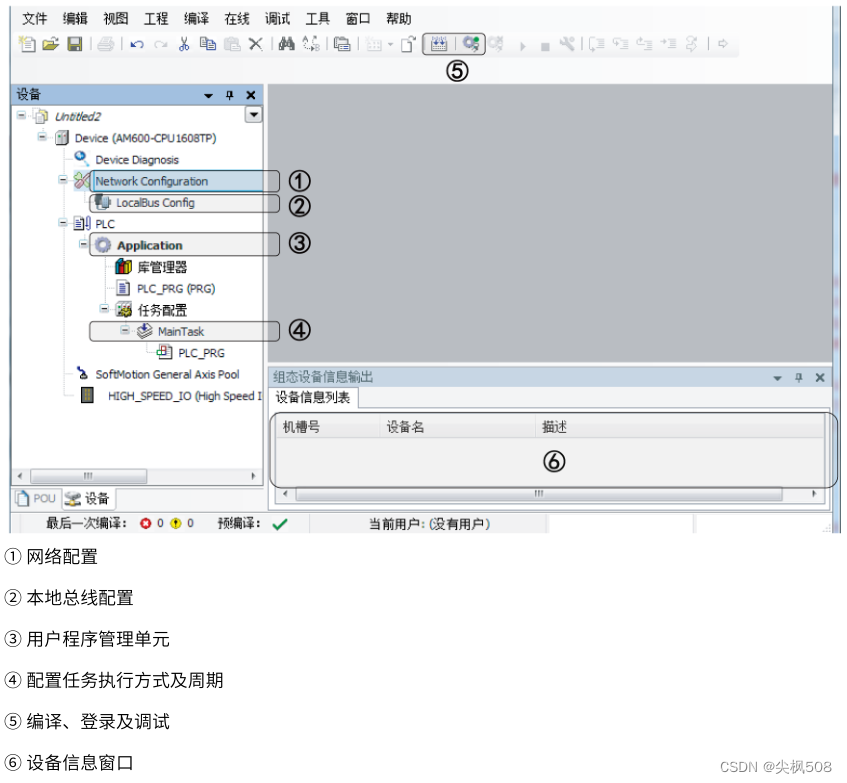

3. 工程建立后，PLC_PRG即为用户编写程序文件

在这里插入图片描述
在这里插入图片描述

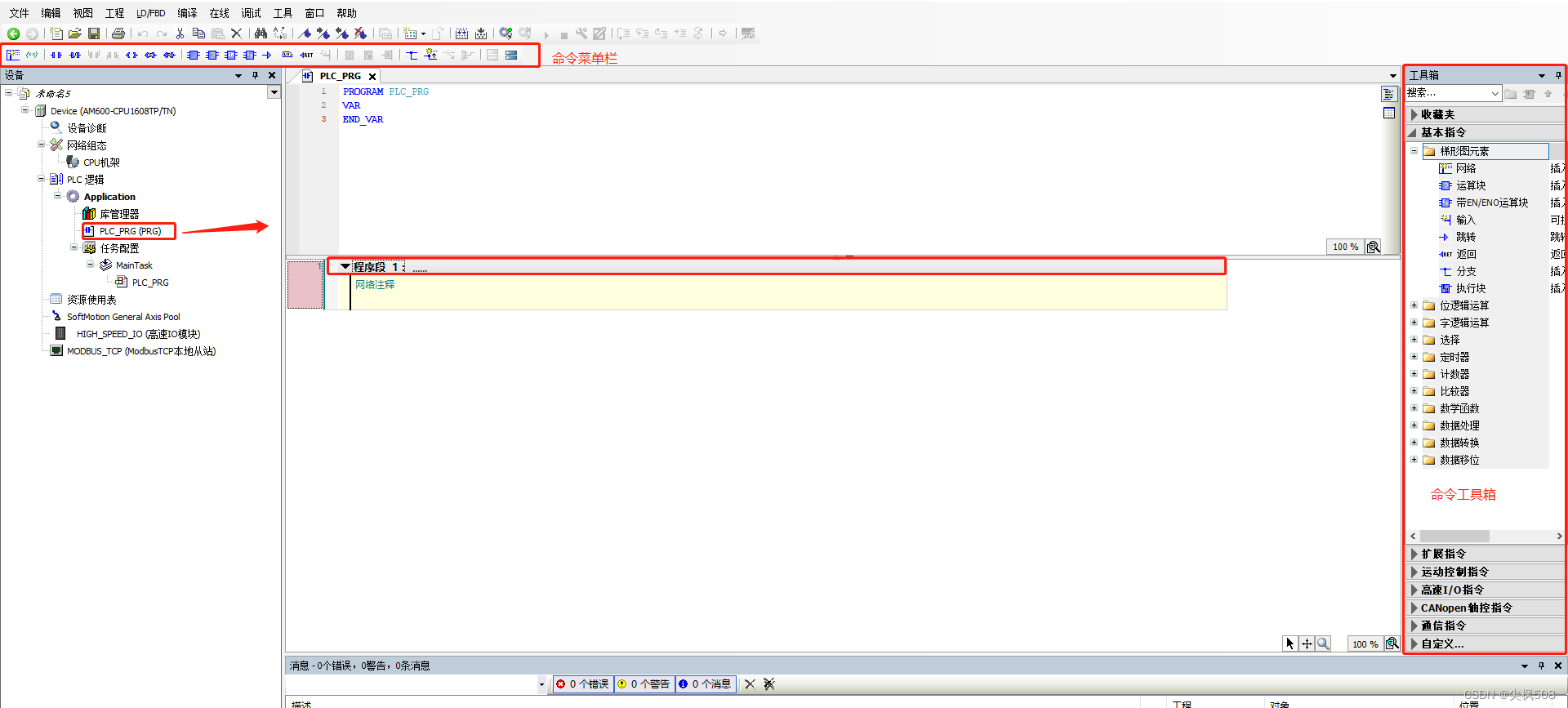

  • 利用命令菜单栏与命令工具箱在程序段中编辑代码

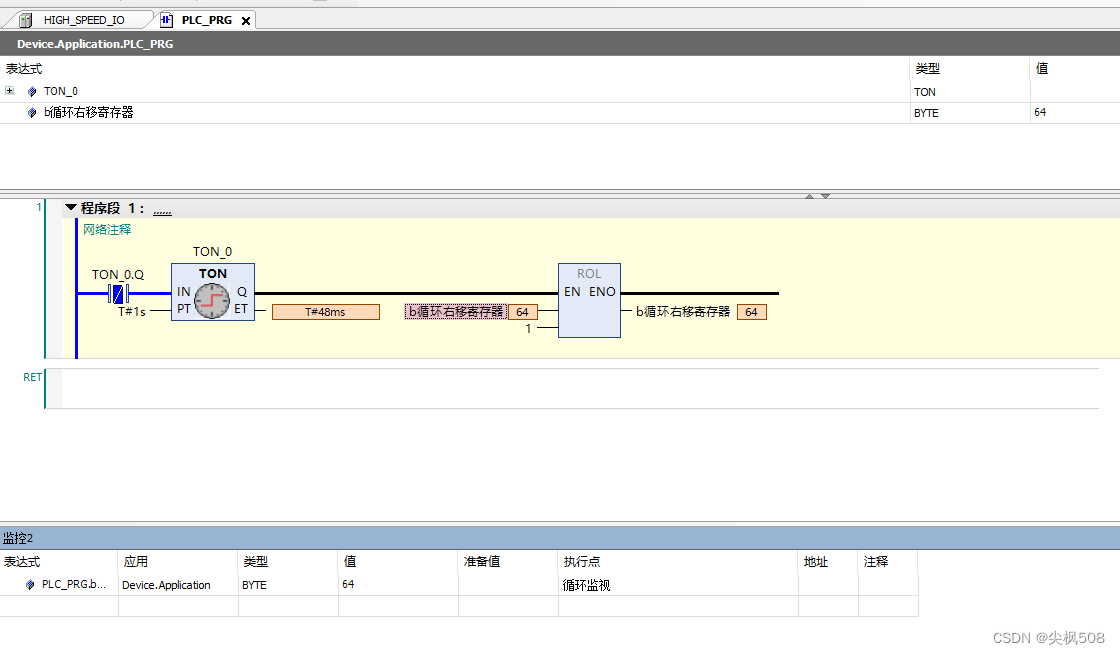

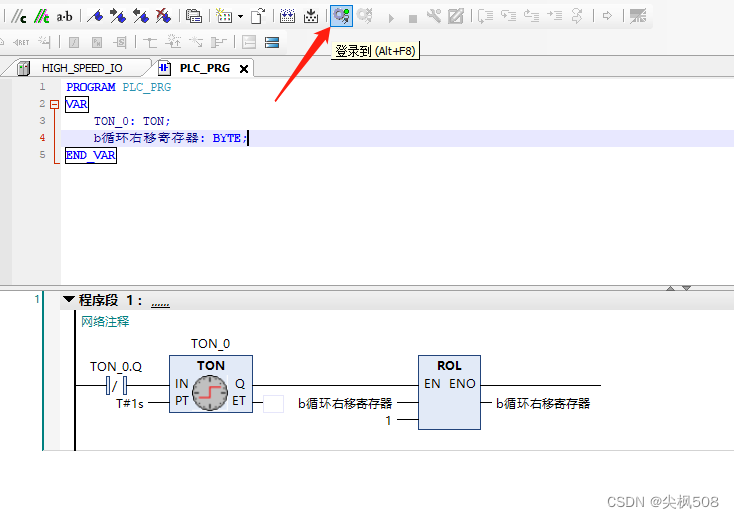

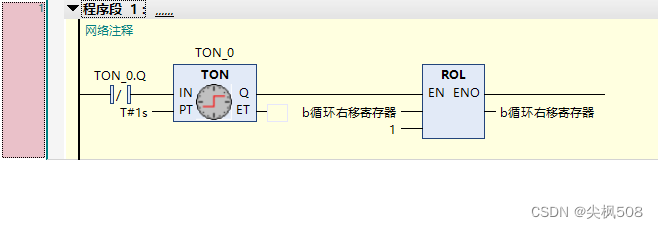

定义一个定时器与一个字节数据类型，使用定时器定时左移或者右移字节数据位实现流水灯功能。定时器实现流水灯流动快慢

在这里插入图片描述

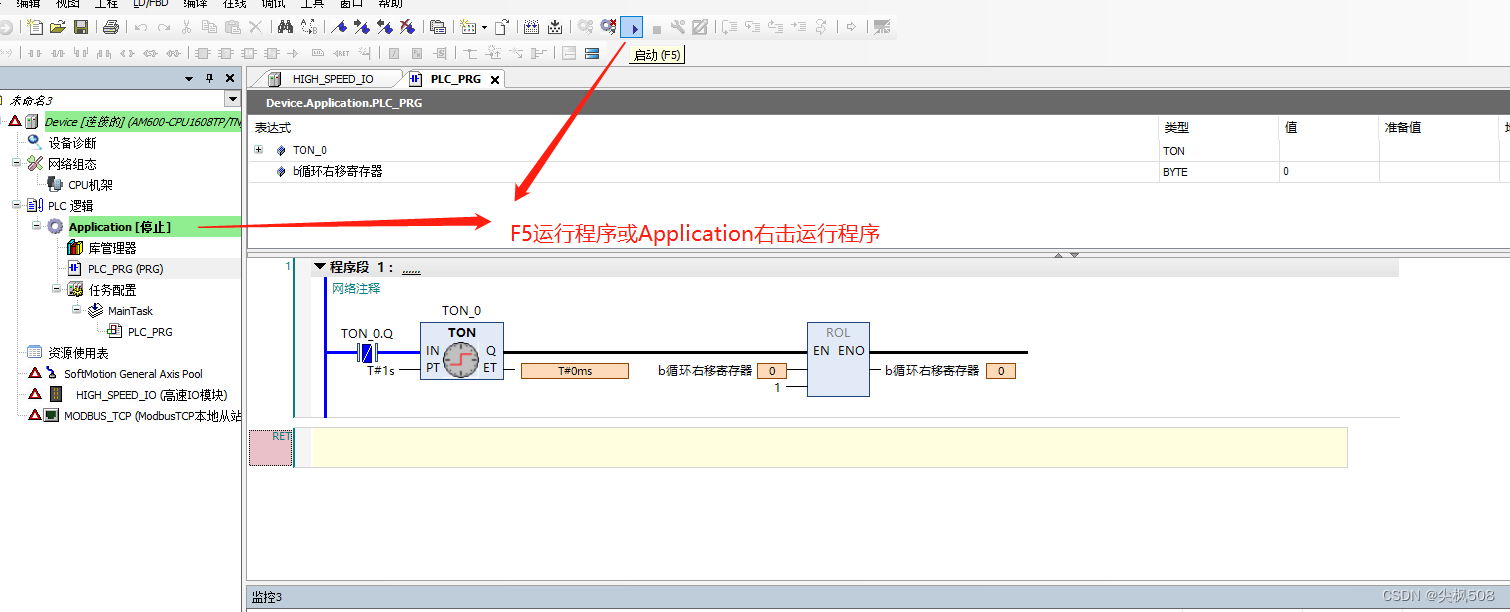

4. 使用仿真方法模拟程序

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

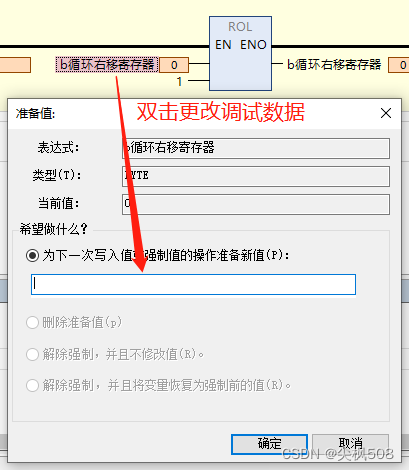

5. 调试数据

因为要体现流水灯，要将一个灯先点亮，可以是20 ，21，22 ，23，24 ，25，26 ，27 其中一个数值。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

  • 实现数据左移，呈现数据上的1秒的流水Bit位流动。

6. 将1字节数据更换为1字节的输出地址，即可实现流水灯

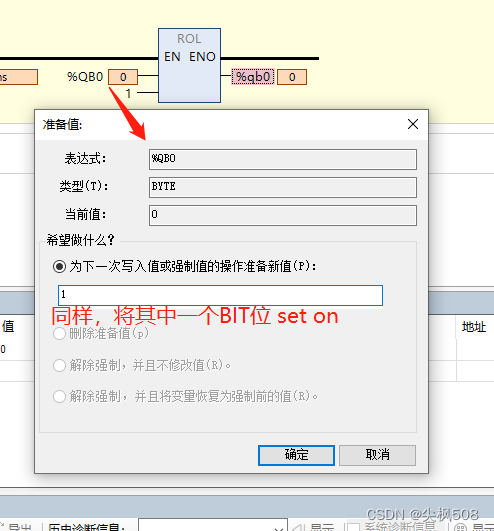

同样，将其由一个BIT位 set on，即输入20 ，21，22 ，23，24 ，25，26 ，27 其中一个数值，然后写入到PLC CPU。
在这里插入图片描述
在这里插入图片描述

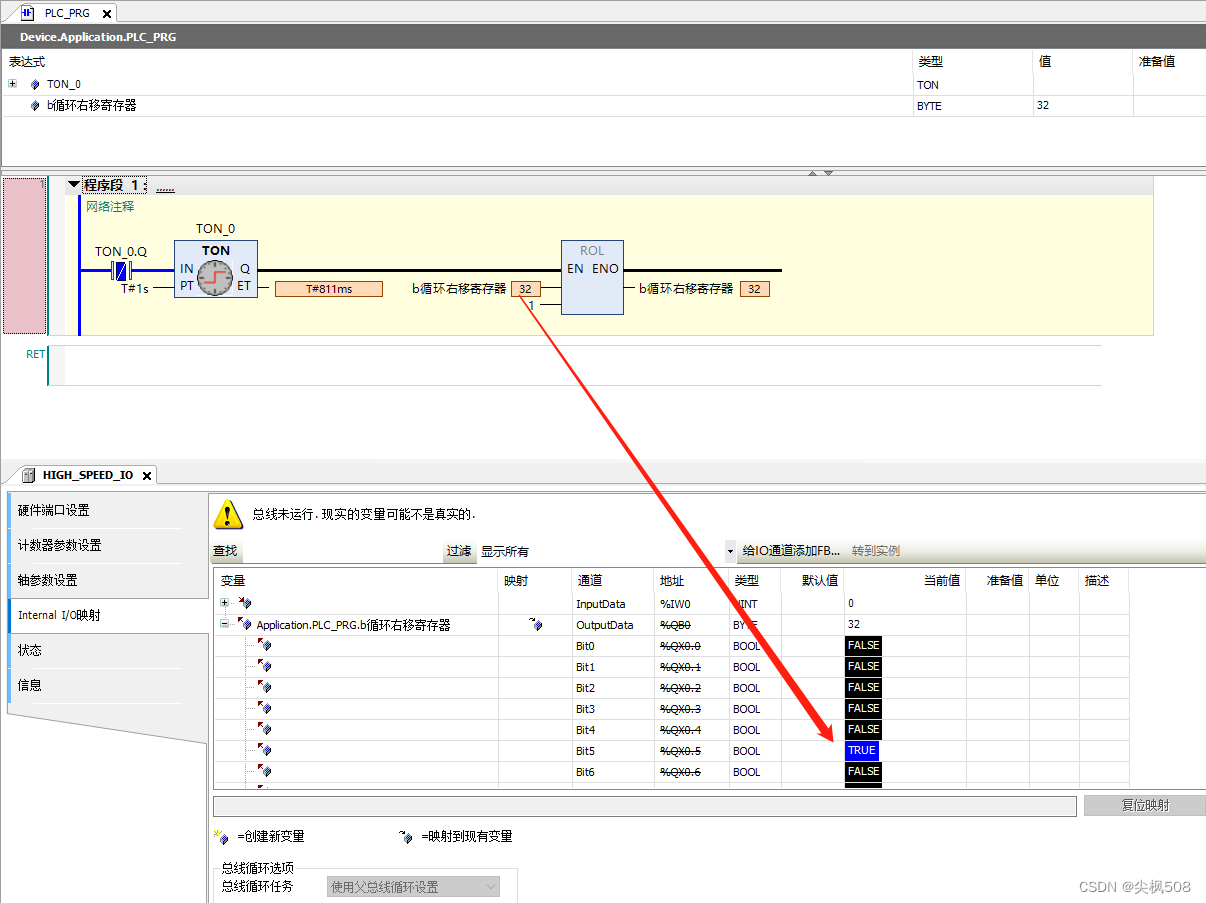

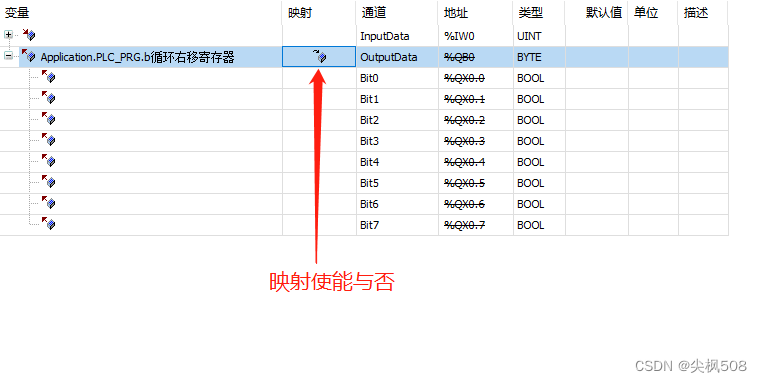

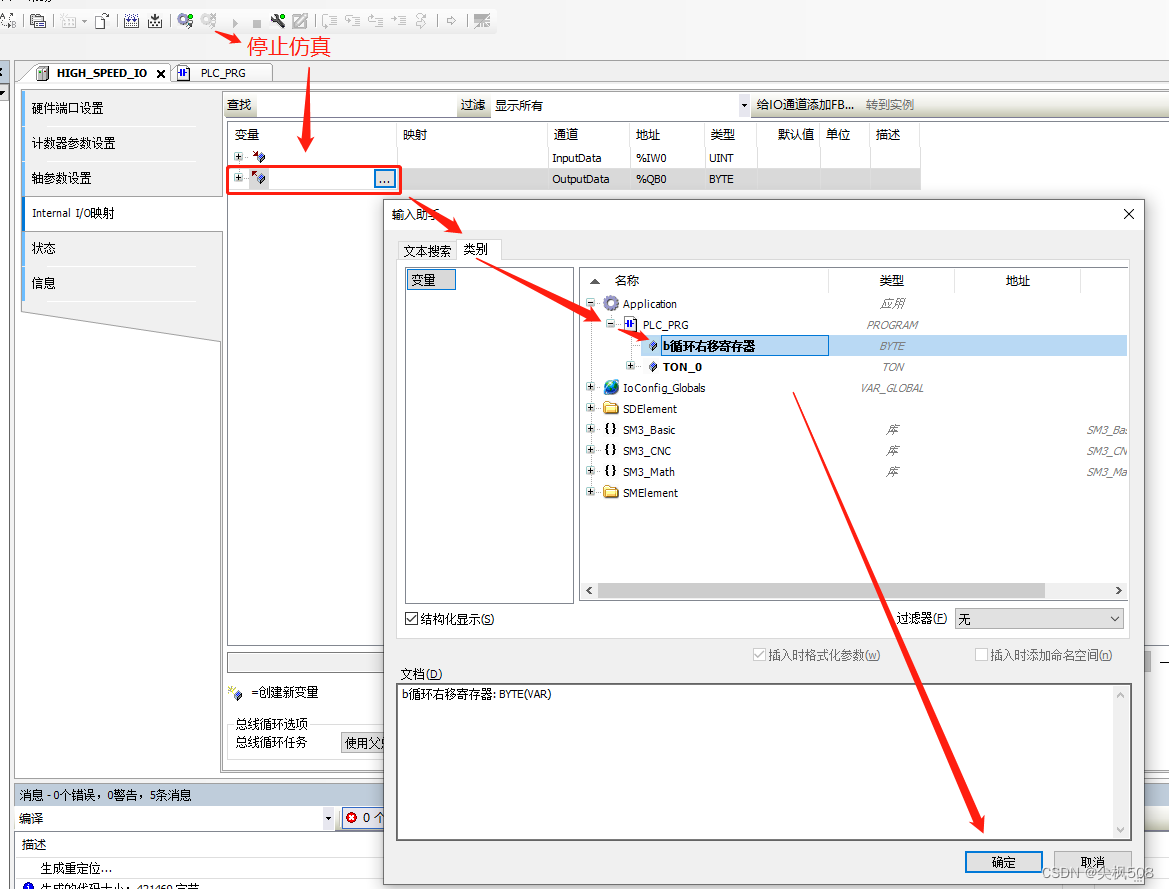

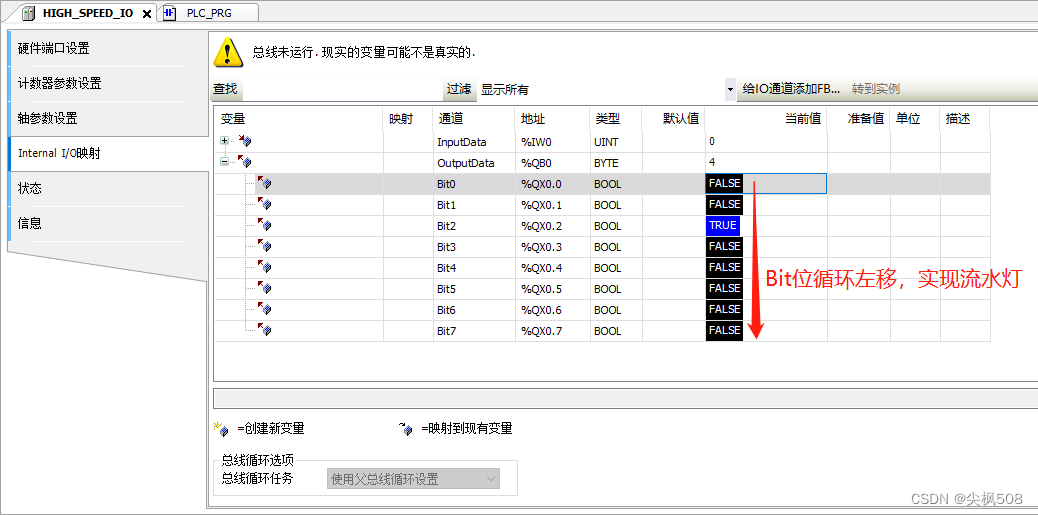

7. 另一种方法是将此Byte数据类型的变量映射到输出IO中，从而实现流水灯

在这里插入图片描述
在这里插入图片描述

  • 当使能映射后，%QB0地址将不能直接在程序书写，需要使用其映射字节变量名

这里的映射修改完成后，仿真时也需要Set一个Bit位为1，将其写入CPU中，否则移位全是0，无法实现跑马灯效果。

在这里插入图片描述

四、 程序实战下载

可通过USB或网线下载，一个全新的PLC默认的IP是192.168.1.88，连接步骤：

  1. 将电脑IP网关改成与PLC相同网段（192.168.1.xx）

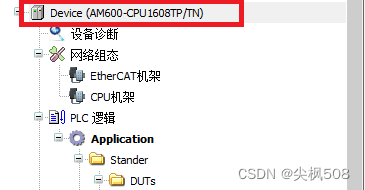

  2. 在软件设备上名字上双击
    在这里插入图片描述

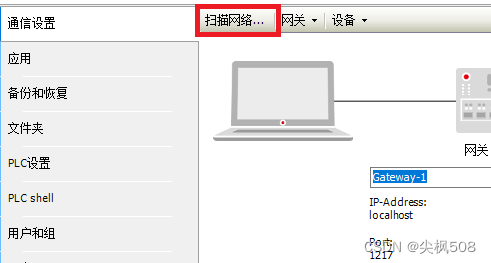

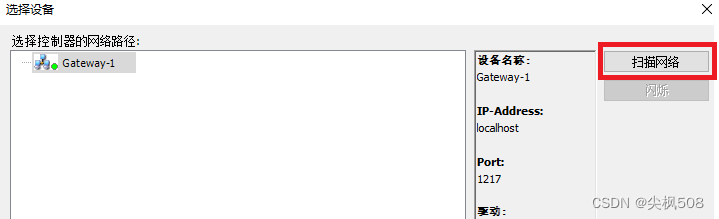

  3. 扫描网络…
    在这里插入图片描述

  4. 扫描网络
    在这里插入图片描述

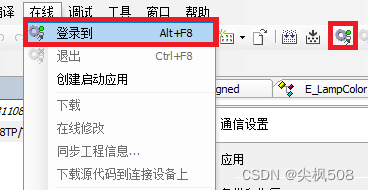

  5. 选中自己的设备，直接登陆即可进入下载

在这里插入图片描述
