贴片电阻上的数字含义

        一般常见的印字标注方法有“常规 3 位数标注法”、 “常规 4 位数标注法”、“ 3 位数乘数代码标注法、 “ R 表示小数点位置”、“ m 表示小数点位置 ”。（其中0201,0402 由于面积太小，通常上面都不印字。）

        0603，0805，1206，1210，1812，2010，2512 上面印有3 位数或者4 位数。

1.

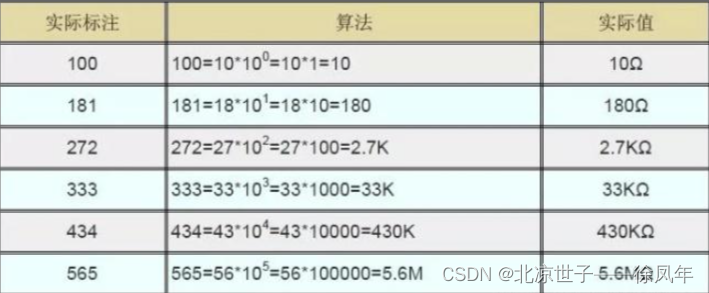

常规 3 位数标注法：XXY

XXY=XX*10Y前两位XX 代表2 位有效数，后1 位Y 代表10 的几次幂。

多用于E-24 系列。

精度为±5%（J），±2%（G），部分厂家也用于±1%（F）。

举例如下表：

2.

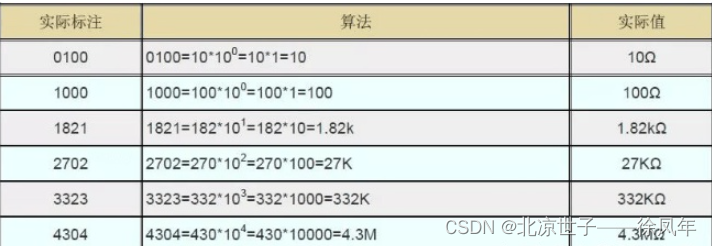

常规 4 位数标注法：XXXY

XXXY=XXX*10Y前三位XXX 代表3 位有效数，后1 位Y 代表10 的几次幂。

多用于E-24,E-96 系列，精度为±1%（F），±0.5%（D）。

举例如下表：

3.

3 位数乘数代码（Multiplier Code）标注法：XXY

xxxy=xxx*10y前两位XX 指有效数的代码，具体值从E-96 乘数代码表查找，转换为xxx； 后一位Y 指10 的几次幂的代码，具体指从E-96 阻值代码表 查找，转换为y。

用于E-96 系列。

精度为±1%（F），±0.5%（D）

举例如下表：

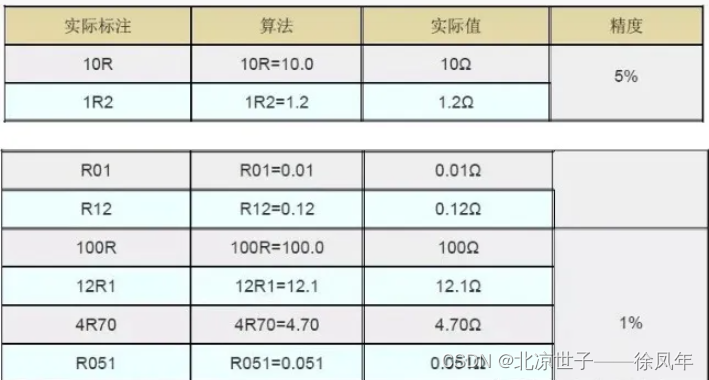

E-96 乘数代码表E-96 阻值代码表4 R 表示小数点位置单位为 Ω 时，R 表示小数点位置。

举例如下表：

 E-96 乘数代码表：

 E-96 阻值代码表：



4.

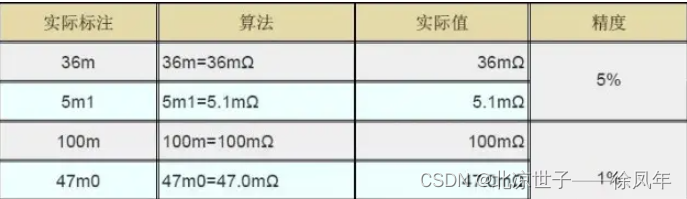

m 表示小数点位置

单位为 mΩ 时，m 表示小数点位置。

举例如下表：

5.

贴片电阻命名方法

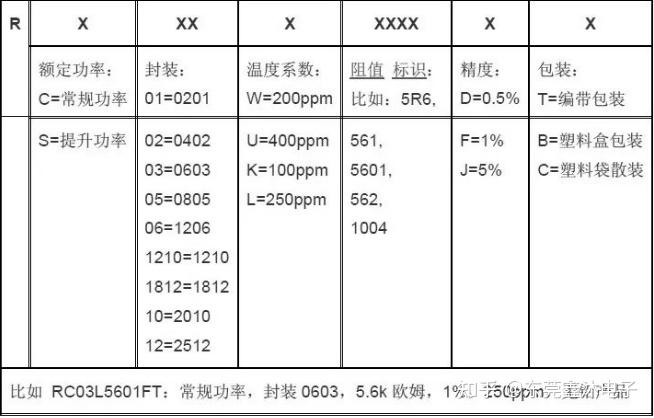

YAGEO电容常规贴片电阻命名方法：

风华电容常规贴片电阻命名方法：

 6.

贴片电阻标准阻值

常规的贴片电阻阻值采用E24，E96 系列。
