贴片电阻上的数字都有什么含义？

贴片电阻的阻值读取有着独特的方法与技巧。插件电阻常通过色环来表示阻值，而贴片电阻则大多在其表面印字标识阻值大小。贴片电阻阻值的标注方式通常有数字形式直接标注在表面，主要存在四种表示方法。

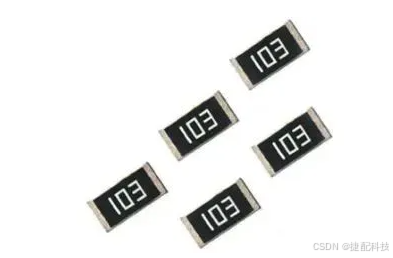

首先是常规 3 位数字标注法。它由三个数字构成，前两位为有效数字，第三位表示科学计数法中 10 的幂指数，基本单位是 Ω。例如 103，其中 1 和 0 是有效数字，3 代表 10 的 3 次方，那么其阻值就是 10×10³Ω = 10000Ω = 10kΩ。这种标注法多用于 E - 24 系列，精度一般为 ±5%(J)、±2%(G)，部分厂家也用于 ±1%(F)。

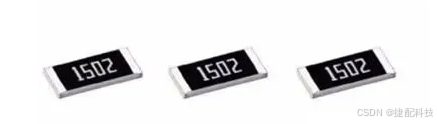

接着是常规 4 位数字标注法。由四个数字组成，前三位是有效数字，第四位表示 10 的幂指数，误差通常为 ±1％。比如 1502，150 是有效数字，2 表示 10 的二次方，其阻值就是 150×10² = 15000Ω = 15KΩ。该标注法常用于 E - 24、E - 96 系列，精度可达 ±1%(F)、±0.5%(D)。

然后是字母表示小数点位置的方法。如 R 表示小数点位置，像 5R6 就等于 5.6Ω、R16 等于 0.16Ω。这里要注意，“R” 代表电阻，“Ω” 是电阻单位，虽然在工业生产中因使用希腊字母不便，常以 R 代替 “Ω” 作为单位，但二者概念不能混淆。此外，字母 M、k、R、m 都可用来表示小数点，单位为 mΩ 时，m 表示小数点位置；单位是 MΩ、kΩ 时，M、k 表示小数点位置，不过 MΩ、kΩ 数量级的电阻一般采用 3 位数字或者 4 位数字标注法。

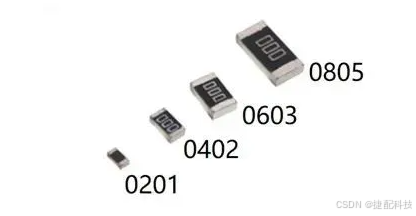

最后是 3 位数乘数代码 (Multiplier Code) 标注法。对于一些小封装的精密电阻，由于空间狭小可能不印刷丝印，如 0201 封装的电阻往往无字。但有些精密电阻印了丝印，却是两个数字加一个字母的形式，如 50B、01C 等。这种方法是用代码表示数字，对于丝印为两个数字加一个字母的精密贴片电阻，是对某一优先数进行编码。其格式为 XXY，前两位 XX 指有效数的代码，通过查找 E - 96 阻值代码表转换为科学计算前面的数值；后一位 Y 指 10 的几次幂的代码，依据 E - 96 乘数代码表转换为科学计数法的 10 的几次幂。例如 01C 就是 10K，通过查找相应表格可知 10 欧的电阻用代码 01X 表示。

掌握了这些贴片电阻阻值的读取方法，无论是电子爱好者还是专业的电路设计人员，都能在面对贴片电阻时迅速准确地确定其阻值，从而为电路的设计、调试与维修工作提供有力的支持，确保电子设备的正常运行与性能稳定。
