移动机器人的路径规划是机器人领域的核心问题之一，其目标是在给定的环境中找到一条从起点到终点的最优或可行路径，同时避开障碍物并满足特定的约束条件。路径规划算法的性能直接影响着机器人的自主导航能力和作业效率。本文将深入探讨三种经典的路径规划算法：Dijkstra算法、A*算法以及动态规划算法，并分析它们在移动机器人路径规划中的应用、优缺点以及适用场景。

一、Dijkstra算法：全局最优的代价搜索

Dijkstra算法是一种经典的图搜索算法，由荷兰计算机科学家Edsger W. Dijkstra于1959年提出。该算法旨在寻找图中两个节点之间的最短路径，它通过维护一个优先队列，不断扩展从起点开始的已知最短路径，直到到达目标节点或遍历整个图。

在移动机器人路径规划中，Dijkstra算法通常应用于静态环境下的全局路径规划。首先，需要将环境离散化为图结构，例如栅格地图或拓扑地图，其中节点代表机器人可以到达的位置，边代表相邻节点之间的可达性。边的权重可以根据实际情况设定，例如距离、时间或能量消耗。

Dijkstra算法的核心思想是贪心策略，它保证每次从优先队列中选择的节点都是当前已知路径代价最小的节点。具体步骤如下：

初始化：将起点加入优先队列，设置其代价为0，并将所有其他节点的代价初始化为无穷大。
循环迭代：
- 计算从起点经过u到达v的代价，记为d(v) = d(u) + cost(u, v)，其中cost(u, v)表示从u到v的边的权重。
- 如果d(v) < v当前已知的代价，则更新v的代价为d(v)，并将v加入优先队列。
- 从优先队列中取出代价最小的节点u。
- 对于节点u的每个相邻节点v：
终止条件：当目标节点从优先队列中取出时，算法终止。此时，可以从目标节点回溯到起点，得到最短路径。

Dijkstra算法的优点：

完备性：如果存在从起点到终点的路径，Dijkstra算法保证能够找到。
最优性： Dijkstra算法能够找到代价最小的路径。

Dijkstra算法的缺点：

效率低： Dijkstra算法需要遍历整个图，因此在大型地图上的计算量较大，效率较低。
无方向性： Dijkstra算法向所有方向进行搜索，而没有利用目标节点的引导信息，导致搜索范围过大。

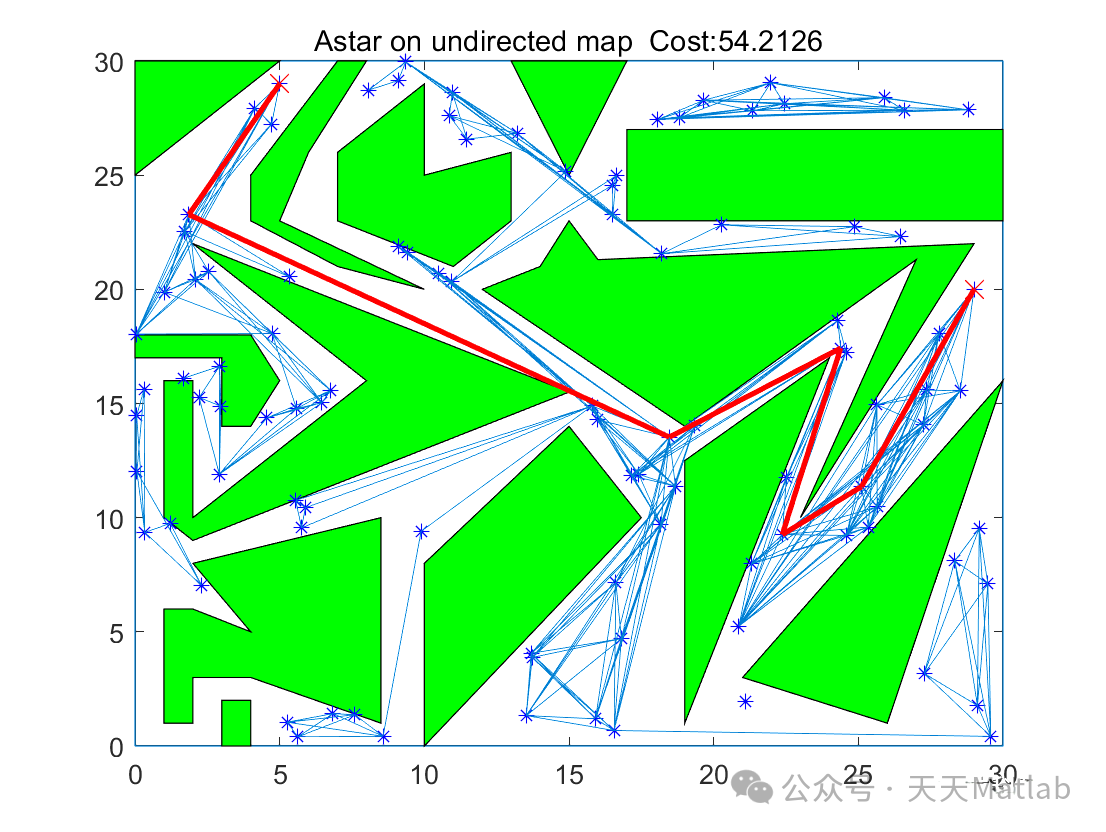

二、A*算法：启发式搜索的效率提升

A算法是一种启发式搜索算法，是对Dijkstra算法的改进。它通过引入启发式函数来引导搜索方向，从而提高搜索效率。启发式函数估计从当前节点到目标节点的代价，通常用h(n)表示。A算法使用一个评估函数f(n)来评估节点的优先级，f(n) = g(n) + h(n)，其中g(n)是从起点到当前节点的实际代价。

A算法的步骤与Dijkstra算法类似，但其优先队列的排序依据是评估函数f(n)的值。A算法会优先扩展评估函数值最小的节点，从而更快地找到目标节点。

启发式函数的选择：

启发式函数的选择对A*算法的性能至关重要。一个好的启发式函数应该满足以下条件：

可接受性（Admissible）：启发式函数估计的代价必须小于或等于实际代价，即h(n) ≤ h*(n)，其中h*(n)是从当前节点到目标节点的实际代价。如果启发式函数是可接受的，A*算法保证能够找到最优路径。
一致性（Consistent）：对于任意节点u和v，满足h(u) ≤ cost(u, v) + h(v)。如果启发式函数是一致的，A*算法不会重复访问已经扩展过的节点，从而提高搜索效率。

常见的启发式函数包括：

曼哈顿距离（Manhattan Distance）：适用于允许机器人只能沿水平或垂直方向移动的场景。
欧几里得距离（Euclidean Distance）：适用于允许机器人沿任意方向移动的场景。
对角线距离（Diagonal Distance）：适用于允许机器人沿水平、垂直和对角线方向移动的场景。

A*算法的优点：

效率高：通过启发式函数的引导，A*算法可以更快地找到目标节点，效率比Dijkstra算法更高。
完备性：如果启发式函数是可接受的，A*算法保证能够找到最优路径。
灵活性： A*算法可以通过调整启发式函数来适应不同的环境和任务需求。

A*算法的缺点：

启发式函数的设计：启发式函数的设计需要根据具体情况进行调整，不恰当的启发式函数可能会导致算法性能下降。
内存消耗： A*算法需要维护一个开放列表和一个关闭列表，存储已经访问过的节点，因此在大型地图上的内存消耗较大。

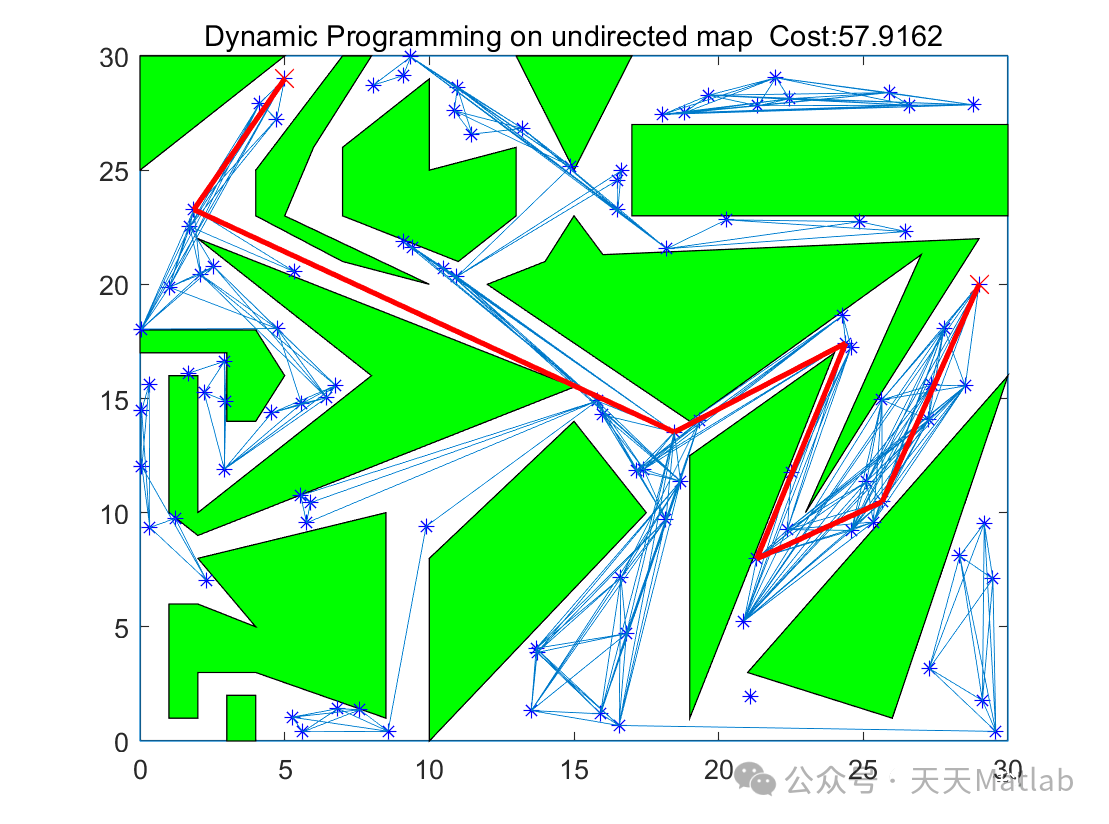

三、动态规划算法：全局最优的递推求解

动态规划算法是一种求解优化问题的常用方法，它通过将问题分解为一系列子问题，并依次求解子问题，从而得到全局最优解。动态规划算法适用于具有最优子结构性质的问题，即问题的最优解包含其子问题的最优解。

在移动机器人路径规划中，动态规划算法可以应用于解决静态环境下全局最优路径规划问题。与Dijkstra算法和A*算法不同，动态规划算法通常以栅格地图作为输入，并通过递推的方式计算每个栅格的最优代价。

动态规划算法的核心思想是将地图上的每个栅格视为一个状态，并将从起点到该栅格的最优代价定义为该状态的值。算法从目标栅格开始，逆向递推计算每个栅格的值，直到到达起点栅格。

动态规划算法的步骤：

初始化：将目标栅格的代价设置为0，并将所有其他栅格的代价初始化为无穷大。
逆向递推：
- 计算从该栅格到其相邻栅格的代价，并更新相邻栅格的代价。
- cost(i,j) = min{cost(i+1,j) + C(i,j, i+1,j), cost(i-1,j) + C(i,j, i-1,j), cost(i,j+1) + C(i,j, i,j+1), cost(i,j-1) + C(i,j, i,j-1)}
- 其中C(i,j, x,y)表示从(i,j)到(x,y)的代价，例如距离或时间。
- 从目标栅格开始，遍历整个地图。
- 对于每个栅格（i, j）：
回溯：从起点栅格开始，选择代价最小的相邻栅格作为下一步的移动方向，直到到达目标栅格。

动态规划算法的优点：

全局最优性：动态规划算法能够找到全局最优路径。
简单易懂：动态规划算法的原理相对简单，易于实现。

动态规划算法的缺点：

计算量大：动态规划算法需要遍历整个地图，因此在大型地图上的计算量较大。
内存消耗高：动态规划算法需要存储每个栅格的代价，因此内存消耗较高。
离散化误差：动态规划算法通常应用于栅格地图，离散化过程可能会引入误差。

四、算法对比与适用场景

表格

算法	优点	缺点	适用场景
Dijkstra算法	完备性，最优性	效率低，无方向性	静态环境下的全局路径规划，地图规模较小，对路径代价要求严格。
A*算法	效率高，完备性，灵活性	启发式函数的设计，内存消耗	静态环境下的全局路径规划，地图规模较大，需要权衡效率和路径代价。
动态规划算法	全局最优性，简单易懂	计算量大，内存消耗高，离散化误差	静态环境下的全局路径规划，栅格地图，对路径代价要求严格，且允许较大的计算和内存消耗。
