🔥 内容介绍

在现代导航、控制和机器人技术领域，精确的状态估计是系统能够可靠运行的关键。加速度计和陀螺仪作为惯性测量单元（IMU）中的核心传感器，提供了关于物体线性加速度和角速度的信息。然而，这些传感器数据不可避免地包含噪声、漂移以及其他非理想因素，直接使用原始数据进行状态估计往往会导致误差累积和性能下降。因此，结合有效的滤波技术对传感器数据进行融合处理，以获得更准确、更稳定的状态估计是至关重要的。卡尔曼滤波器（Kalman Filter）作为一种最优线性递归滤波器，在处理线性高斯系统噪声和测量噪声方面表现出色，被广泛应用于各种状态估计算计中，尤其是在加速度计和陀螺仪数据的融合和处理领域。本文旨在深入探讨如何基于卡尔曼滤波器实现加速度计和陀螺仪的状态估计，包括理论基础、实现细节以及在实际应用中的考量。

1. 加速度计与陀螺仪的特性及挑战

在深入探讨卡尔曼滤波器之前，理解加速度计和陀螺仪各自的特性以及在使用中面临的挑战至关重要。

加速度计:
加速度计测量的是物体的比力（specific force），即单位质量物体所受的非引力。在地球表面，加速度计测量的比力包含了物体的运动加速度以及由于地球引力产生的等效加速度。通过减去或补偿引力分量，理论上可以得到物体的运动加速度。然而，加速度计数据容易受到振动、温度变化以及偏置（bias）的影响。长时间积分加速度数据以获取速度和位置信息会导致误差的二次方累积。
陀螺仪:
陀螺仪测量的是物体的角速度。通过积分角速度数据，可以得到物体的姿态（orientation）。与加速度计类似，陀螺仪数据也存在噪声、漂移（drift）以及偏置。特别是陀螺仪的积分漂移问题，是其在长时间内独立进行姿态估计的主要挑战。即使是高精度陀螺仪，其测量值中的微小误差也会在积分过程中不断累积，导致姿态估计的误差随时间增长。

2. 卡尔曼滤波器的基本原理

卡尔曼滤波器是一种基于状态空间模型的递归估计算法，它通过融合带有噪声的系统模型预测和带有噪声的测量数据，来产生对系统状态的最优估计。其核心思想是利用过去的状态估计和当前测量数据，以一种最优的方式迭代更新对系统当前状态的估计。卡尔曼滤波器适用于线性系统，但对于非线性系统，可以使用扩展卡尔曼滤波器（Extended Kalman Filter, EKF）或无迹卡尔曼滤波器（Unscented Kalman Filter, UKF）等变体。

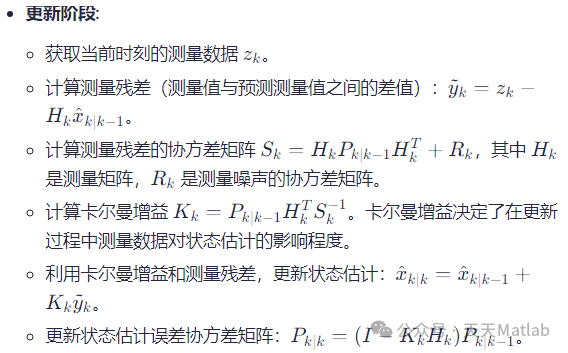

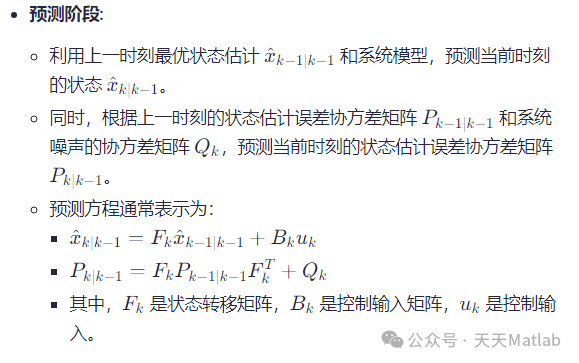

卡尔曼滤波器主要包含两个阶段：预测（Prediction）和更新（Update）。

3. 基于卡尔曼滤波器实现加速度计和陀螺仪状态估计的状态空间模型构建

将卡尔曼滤波器应用于加速度计和陀螺仪的状态估计，首先需要定义合适的状态向量、系统模型以及测量模型。

3.1 状态向量的定义

对于加速度计和陀螺仪的融合，通常需要估计的系统状态包括但不限于：

姿态 (Orientation):
通常使用四元数（Quaternion）或欧拉角（Euler Angles）表示物体在三维空间中的姿态。四元数避免了欧拉角可能出现的万向锁问题，在姿态表示中更为常用。
角速度 (Angular Velocity):
陀螺仪直接测量角速度，但通常需要对其进行滤波和估计以减小噪声和漂移的影响。
偏置 (Bias):
加速度计和陀螺仪的测量值中都包含偏置，这些偏置会随时间和温度变化，对其进行估计和补偿对于提高估计精度至关重要。
位置 (Position):
如果系统需要进行导航，则需要估计物体在三维空间中的位置。
速度 (Velocity):
速度是位置的导数，也是导航系统中的重要状态。
