AltiumDesigner使用技能-SCH篇

1、调整原理图-图纸的大小

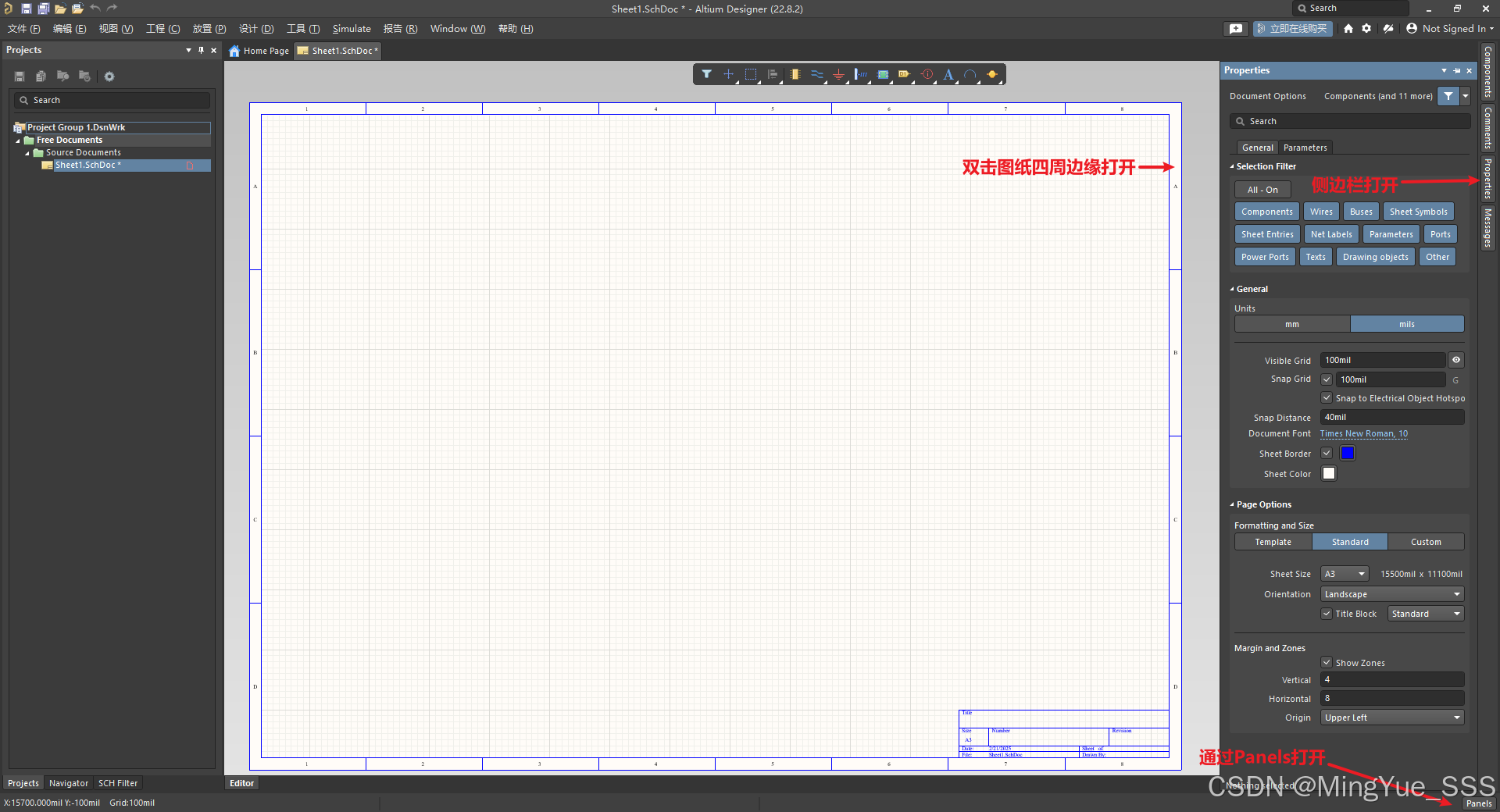

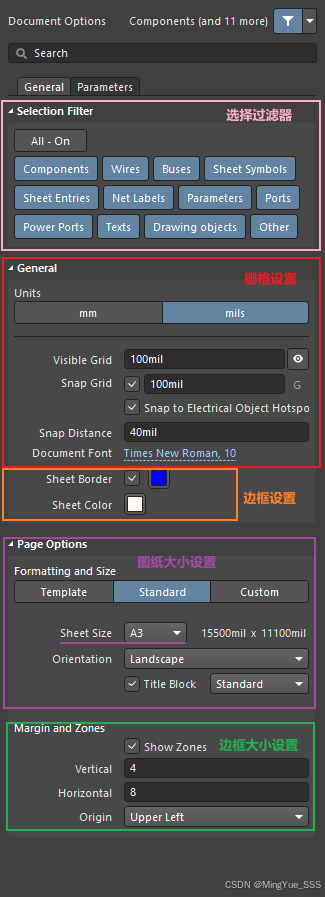

打开Properties选项卡，调整图纸的参数。

2、原理图查找位号快捷键

        J+C

3、对元器件参数的管理

Comment：此处参数和Value保持一致，直接使用“=value”。

Description：一般填写元器件的型号、精度、封装、耐压、电流等详细的参数。因为个人还没有找到可以和Parameter相关联的方法，所以建议不填写任何内容。

Parameter：此处内容主要是对参数分类管理，比如目前我所在用的分类有

        Type：元器件种类

        Value：型号、值

        Tolerance：精度

        Rated_Voltage：耐压

        PCB_package：封装

        子类：贴片/插件

        Descrip：型号、电压、电流、体积等参数

只保留这几种类型，其他的都删除掉。

如果还有其他的类型，可以再新建一个类型。比如有的BOM会有"贴/不贴"的类.

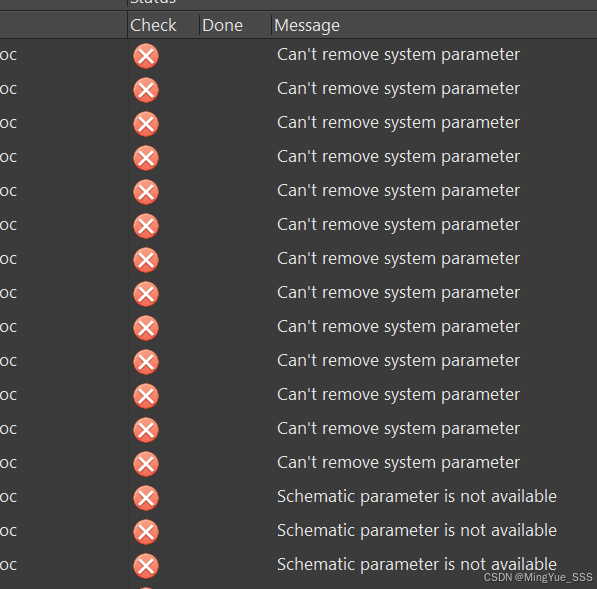

在添加Description类目时，注意这里的名称不能写全程，不然最后会添加失败。

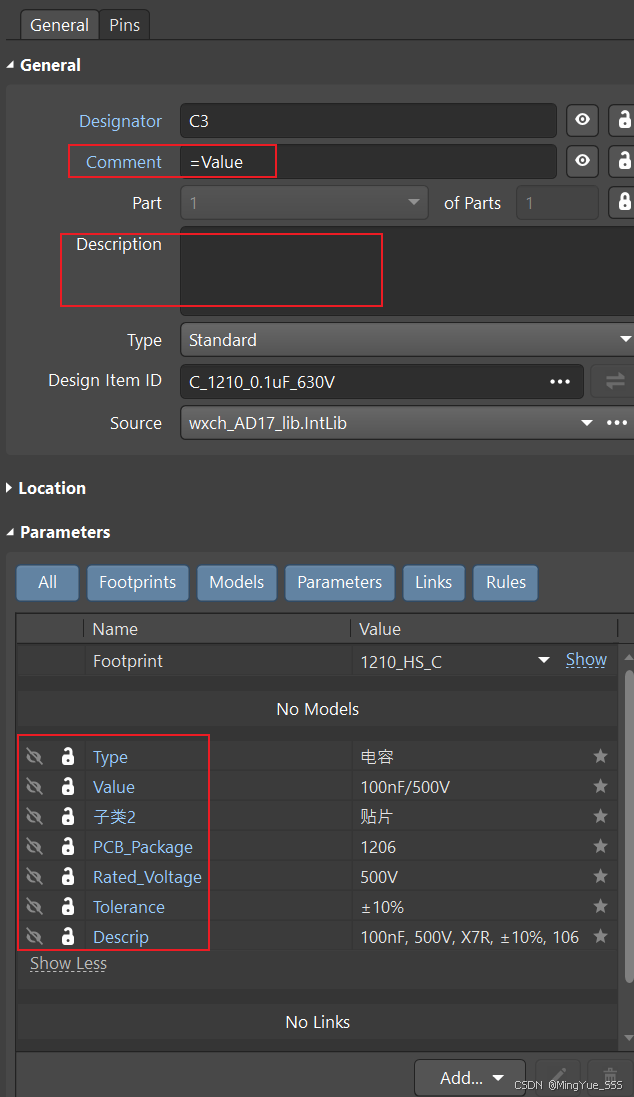

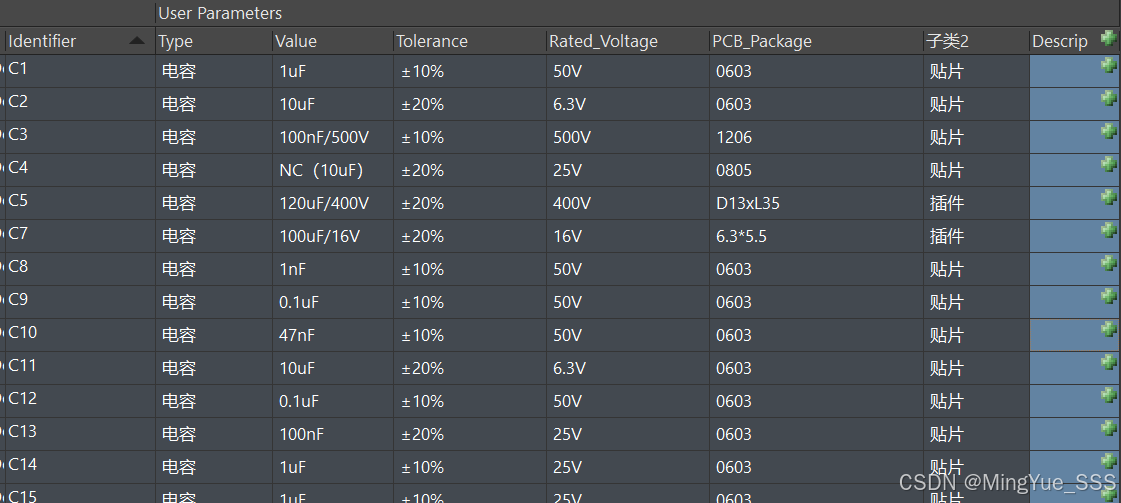

添加成功后，如下图所示：

这样做的好处是，当你在检查原理图的时候，可以从这个表格中检查全部的参数信息，而且不影响BOM表的输出。

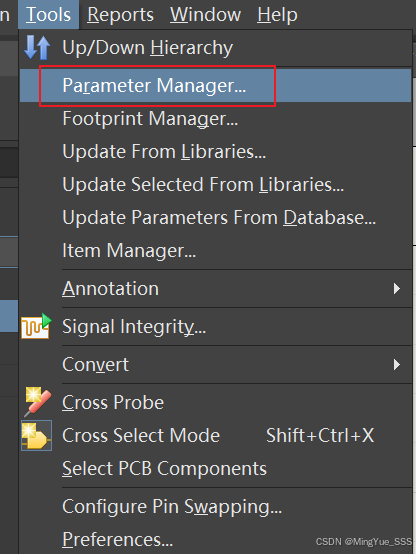

打开参数管理的方法如下图所示位置。

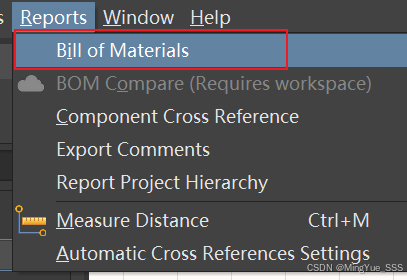

4、原理图导出BOM和相关注意事项

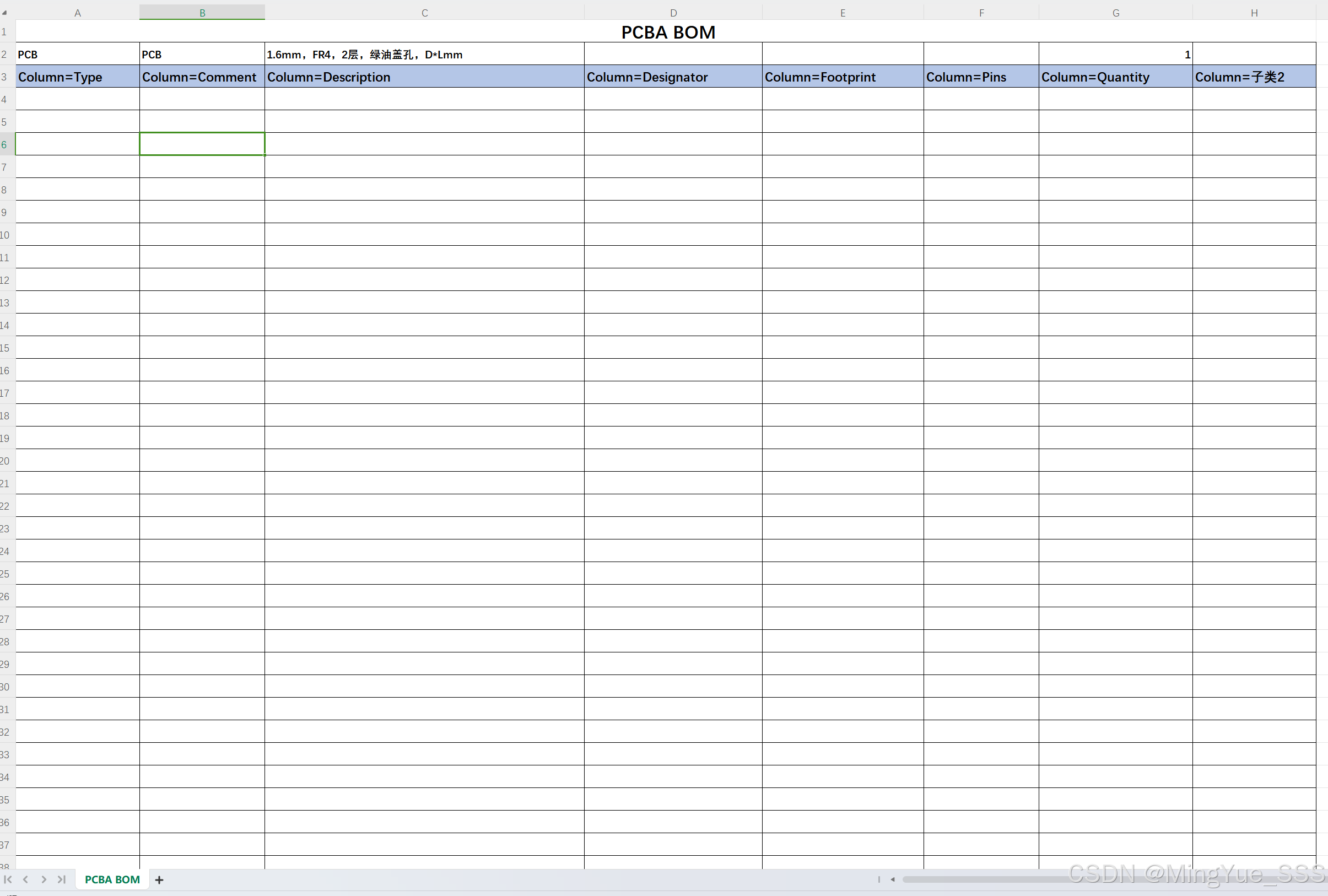

可以根据自己的需求制作一个BOM模板，方便我们以后导出BOM就可以直接使用。

注意表格的格式是.xlt。

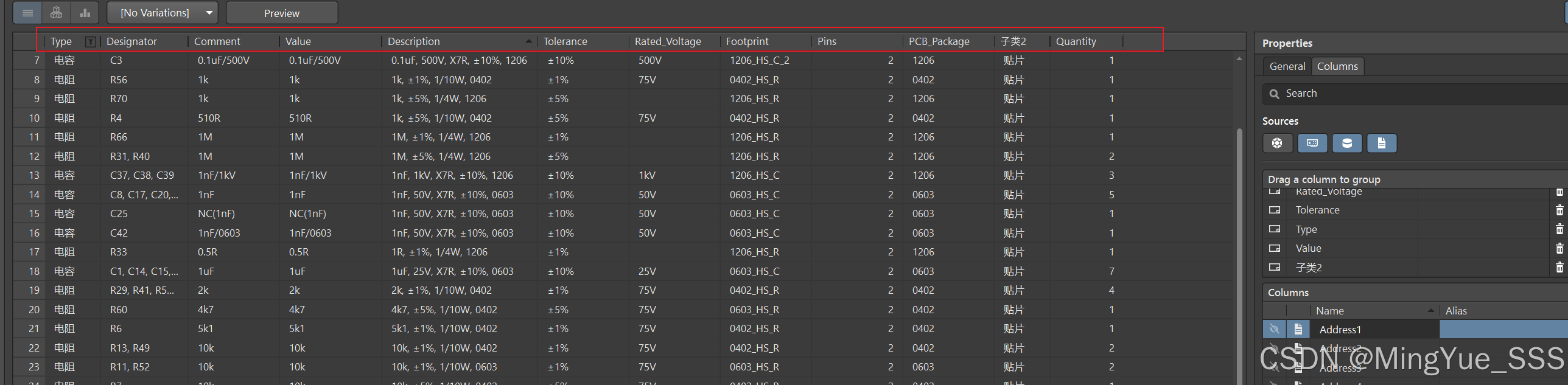

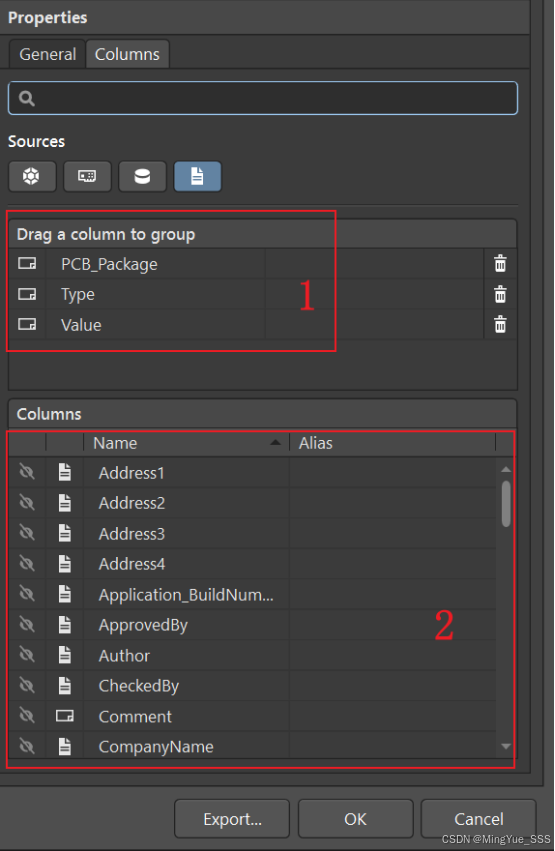

另外BOM导出的时候，要在设置里面把我们想要的数据显示出来。如下图所示，要将框2中的数据，打开显示并拖入框1中。

目前建议把这些都拖进来，进行对比查看，检查无误后，再把不需要的类目删除掉。

建议位号按从小到大的顺序来排列，这样核对BOM的时候，比较好找。

注意BOM在导出的时候，只区分Value的值，所以最好将相同数值，不同精度或者不同封装的在Value中就做好区分。

这里做要求的目的是，当原理图转换成PCB时，只有Value会被转到PCB当中，等后续我们焊接时，使用交互式BOM时，这些Value相同的器件会对我们造成干扰。

例如 10K/1%/0402; 10K/5%/0402; 10K/1%/0603; 10K/5%/0602。

如下图所示，就是把Value相同的数据合并在了一起。

这其实是由于右边的Columns所决定的。尽可能的划分多类目，也可以把这些区分开来。

需要注意的是，仅把显示的开关打开，分类是不会生效的，只有拖到上面来才会进行分类。

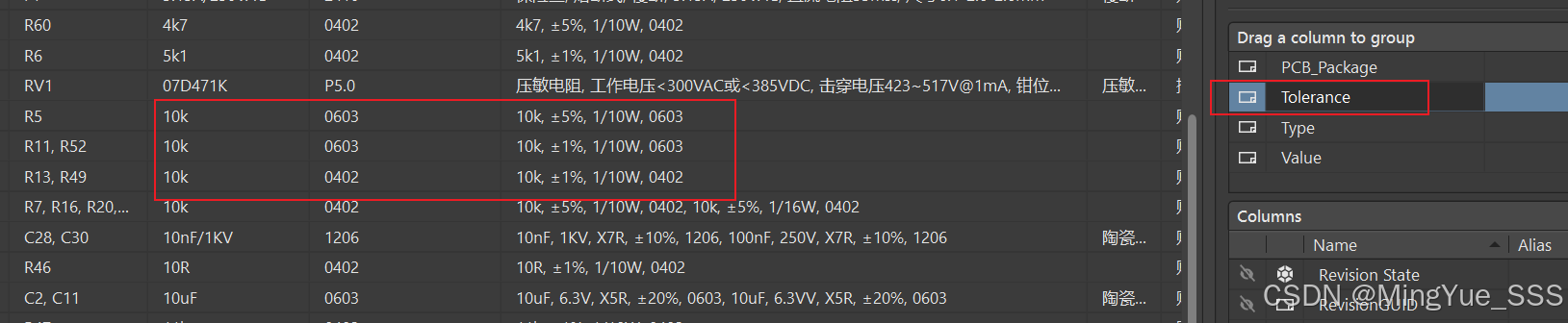

比如下图这个，就按照精度做了一次分类。
