Cytoscape.js简介

历史：Cytoscape 创建于多伦多大学并发表在牛津生物信息学（2016 年、2023 年）。
Cytoscape 和 Cytoscape.js ：从长远来看，Cytoscape 和 Cytoscape.js 将集成得更加紧密。Cytoscape 现在支持读写 Cytoscape.js 的网络和表 JSON 文件。另外，Cytoscape 可以将样式转换为 Cytoscape.js 的样式对象。来源。
特点：轻量级的图网络库，专为绘制复杂的网络图而设计，支持节点和边的可视化。
交互功能：内置放缩、平移、拖动、点击交互、选择节点等功能。还支持复杂的样式和动画效果。
适用场景：知识图谱、社交网络分析、生物网络可视化等。
优点：开箱即用，功能强大，支持多种布局算法（如力导向布局、同心圆布局）。
官网：Cytoscape.js
以下是 Cytoscape 支持的常用布局：

布局名称	特点	常用参数	适用场景
Grid	网格状排列节点	`rows`, `cols`	规则分布的图表
Circle	节点排列成圆形	`radius`, `startAngle`, `endAngle`	环形关系、闭环网络
Concentric	同心圆排列，按节点属性分层	`minNodeSpacing`, `levelWidth`	分层结构、中心-外围关系图
Breadthfirst	基于广度优先搜索的层次布局	`root`, `spacingFactor`, `directed`	树形结构、层次关系图
Dagre	DAG（有向无环图）布局	`rankDir`, `nodeSep`, `rankSep`	流程图、依赖关系图
Cose	力导向布局，基于物理力学模型	`idealEdgeLength`, `nodeRepulsion`, `gravity`	复杂网络、社交关系图
Klay	层次化布局（需要插件）	`direction`, `spacing`, `edgeSpacingFactor`	大型有向图、流程图

简单示例代码

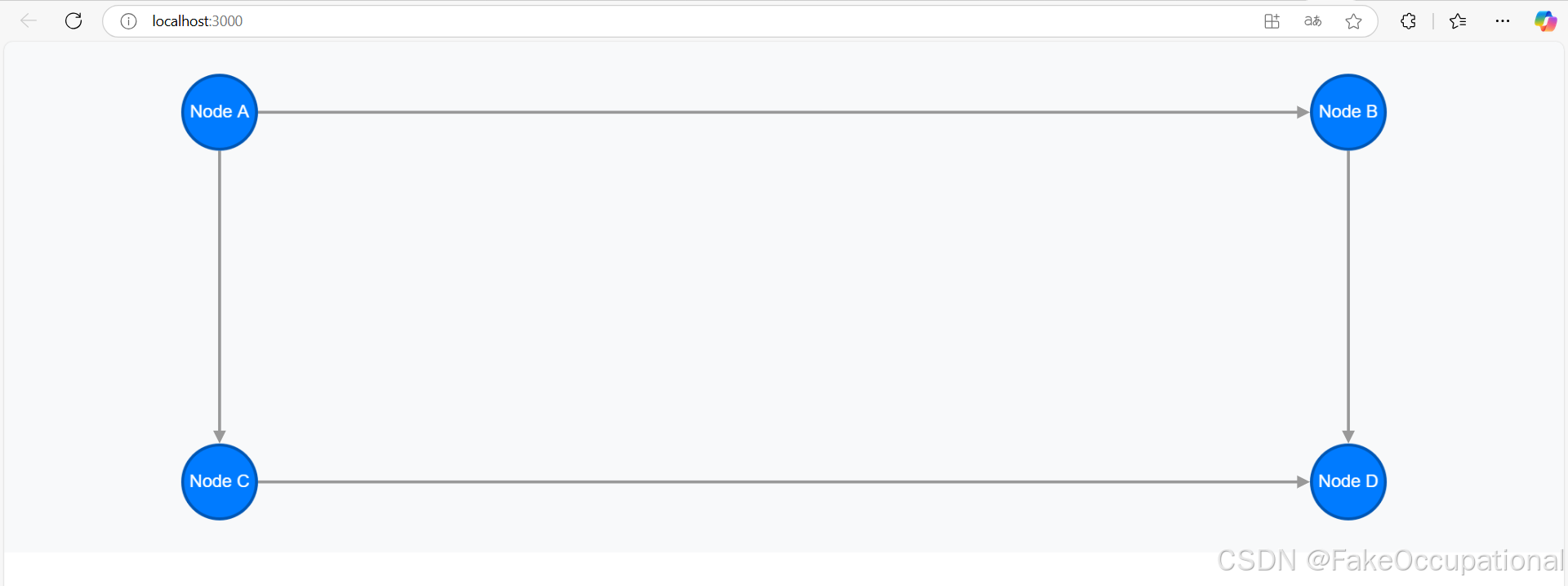

运行效果

在这里插入图片描述

Cytoscape 实例：
- containerRef 用于引用 <div> 容器。
- cytoscape() 函数初始化 Cytoscape 实例，并设置容器、节点和边、样式、以及布局。
- elements 定义了 4 个节点（A, B, C, D）和 4 条边。
样式：
- 节点（ selector: ‘node’）：蓝色背景、白色标签、圆形节点。
- 边（selector: ‘edge’）：灰色线条，带箭头的曲线。
布局：使用 grid 布局自动排列节点。

完整代码

在项目中安装 cytoscape：

npm install cytoscape

import React, { useEffect, useRef } from 'react';
import cytoscape from 'cytoscape';

const CytoscapeExample = () => {
    const containerRef = useRef(null);

    useEffect(() => {
        // 初始化 Cytoscape 实例
        const cy = cytoscape({
            container: containerRef.current, // 绑定容器
            elements: [
                // 定义节点
                { data: { id: 'A', label: 'Node A' } },
                { data: { id: 'B', label: 'Node B' } },
                { data: { id: 'C', label: 'Node C' } },
                { data: { id: 'D', label: 'Node D' } },
                // 定义边
                { data: { source: 'A', target: 'B' } },
                { data: { source: 'A', target: 'C' } },
                { data: { source: 'B', target: 'D' } },
                { data: { source: 'C', target: 'D' } }
            ],
            style: [
                {
                    selector: 'node',
                    style: {
                       // 'shape': 'rectangle', // 设置节点为方形
                        'background-color': '#007bff',
                        'label': 'data(label)',
                        'color': '#fff',
                        'text-valign': 'center',
                        'text-halign': 'center',
                        'width': 50,
                        'height': 50,
                        'font-size': '12px',
                        'border-width': 2,
                        'border-color': '#0056b3'
                    }
                },
                {
                    selector: 'edge',
                    style: {
                        'width': 2,
                        'line-color': '#999',
                        'target-arrow-shape': 'triangle',
                        'target-arrow-color': '#999',
                        'curve-style': 'bezier'
                    }
                }
            ],
            layout: {
                name: 'grid', // 使用网格布局
                rows: 2
            }
        });

        // 清理 Cytoscape 实例
        return () => {
            cy.destroy();
        };
    }, []);

    return (
        <div
            ref={containerRef}
            style={{ width: '100%', height: '500px', backgroundColor: '#f8f9fa' }}
        />
    );
};

export default CytoscapeExample;

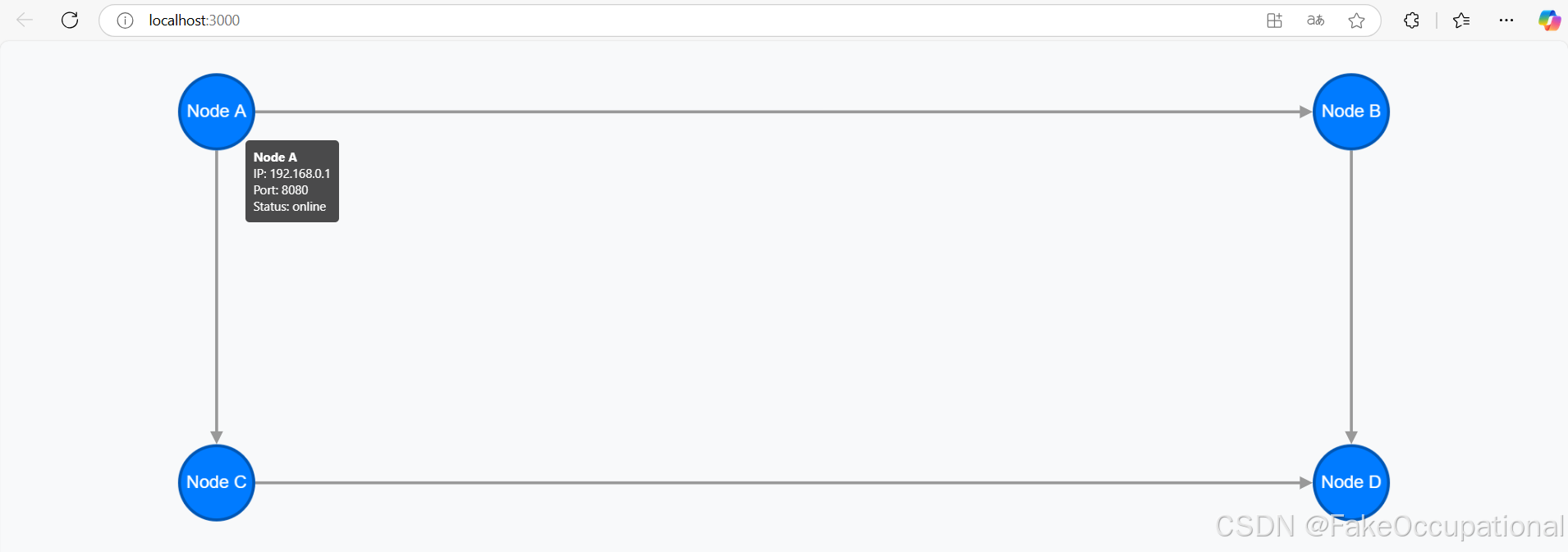

显示节点其他信息+点击事件

运行效果

节点属性：为每个节点添加了 ip、port、status 等属性。
Tooltip 功能：
- 创建一个 div 元素作为 Tooltip。
- 监听 mouseover 事件来显示节点的属性。
- 监听 mousemove 事件调整 Tooltip 位置，使其跟随鼠标。
- 监听 mouseout 事件隐藏 Tooltip。

在这里插入图片描述

完整代码

import React, { useEffect, useRef } from 'react';
import cytoscape from 'cytoscape';

const CytoscapeExample = () => {
    const containerRef = useRef(null);

    useEffect(() => {
        // 初始化 Cytoscape 实例
        const cy = cytoscape({
            container: containerRef.current, // 绑定容器
            elements: [
                // 定义节点，包含更多属性
                { data: { id: 'A', label: 'Node A', ip: '192.168.0.1', port: 8080, status: 'online' } },
                { data: { id: 'B', label: 'Node B', ip: '192.168.0.2', port: 8081, status: 'offline' } },
                { data: { id: 'C', label: 'Node C', ip: '192.168.0.3', port: 8082, status: 'online' } },
                { data: { id: 'D', label: 'Node D', ip: '192.168.0.4', port: 8083, status: 'online' } },
                // 定义边
                { data: { source: 'A', target: 'B' } },
                { data: { source: 'A', target: 'C' } },
                { data: { source: 'B', target: 'D' } },
                { data: { source: 'C', target: 'D' } }
            ],
            style: [
                {
                    selector: 'node',
                    style: {
                        'background-color': '#007bff',
                        'label': 'data(label)',
                        'color': '#fff',
                        'text-valign': 'center',
                        'text-halign': 'center',
                        'width': 50,
                        'height': 50,
                        'font-size': '12px',
                        'border-width': 2,
                        'border-color': '#0056b3'
                    }
                },
                {
                    selector: 'edge',
                    style: {
                        'width': 2,
                        'line-color': '#999',
                        'target-arrow-shape': 'triangle',
                        'target-arrow-color': '#999',
                        'curve-style': 'bezier'
                    }
                }
            ],
            layout: {
                name: 'grid', // 使用网格布局
                rows: 2
            }
        });

        // 添加 Tooltip 功能
        const tooltip = document.createElement('div');
        tooltip.style.position = 'absolute';
        tooltip.style.padding = '8px';
        tooltip.style.backgroundColor = 'rgba(0, 0, 0, 0.7)';
        tooltip.style.color = '#fff';
        tooltip.style.borderRadius = '4px';
        tooltip.style.fontSize = '12px';
        tooltip.style.display = 'none';
        tooltip.style.pointerEvents = 'none';
        document.body.appendChild(tooltip);

        // 节点鼠标悬停事件
        cy.on('mouseover', 'node', (event) => {
            const node = event.target;
            const { label, ip, port, status } = node.data();

            // 设置 Tooltip 内容
            tooltip.innerHTML = `
                <strong>${label}</strong><br/>
                IP: ${ip}<br/>
                Port: ${port}<br/>
                Status: ${status}
            `;
            tooltip.style.display = 'block';
        });

        // 鼠标移动时调整 Tooltip 位置
        cy.on('mousemove', (event) => {
            tooltip.style.left = `${event.renderedPosition.x + 15}px`;
            tooltip.style.top = `${event.renderedPosition.y + 15}px`;
        });

        // 鼠标离开节点时隐藏 Tooltip
        cy.on('mouseout', 'node', () => {
            tooltip.style.display = 'none';
        });

        // 节点点击事件( on('click')或on('tap') )，弹出详细信息 https://js.cytoscape.org/#eles.on
        cy.on('click', 'node', (event) => {
            const node = event.target;
            const { id, label, ip, port, status } = node.data();
            alert(`节点详细信息:
                ID: ${id}
                Label: ${label}
                IP: ${ip}
                Port: ${port}
                Status: ${status}`);
        });


        // 清理 Cytoscape 实例和 Tooltip
        return () => {
            cy.destroy();
            document.body.removeChild(tooltip);
        };
    }, []);

    return (
        <div
            ref={containerRef}
            style={{ width: '100%', height: '500px', backgroundColor: '#f8f9fa' }}
        />
    );
};

export default CytoscapeExample;

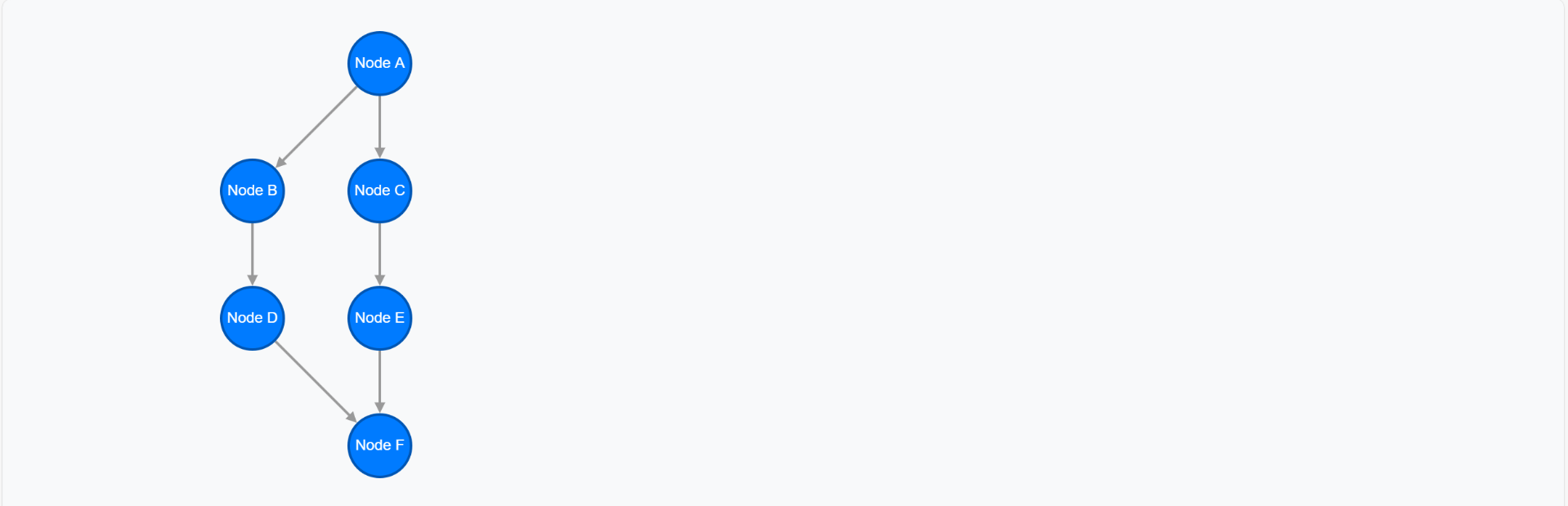

cytoscape-dagre布局

Dagre 布局是一种基于有向无环图（DAG）的布局算法，适合展示流程图和层次关系的图形。

运行效果

在这里插入图片描述

完整代码

npm i cytoscape-dagre

import React, { useEffect, useRef } from 'react';
import cytoscape from 'cytoscape';
import dagre from 'cytoscape-dagre';

cytoscape.use(dagre); // 注册 dagre 插件

const CytoscapeDagreExample = () => {
    const containerRef = useRef(null);

    useEffect(() => {
        const cy = cytoscape({
            container: containerRef.current,
            elements: [
                { data: { id: 'A', label: 'Node A' } },
                { data: { id: 'B', label: 'Node B' } },
                { data: { id: 'C', label: 'Node C' } },
                { data: { id: 'D', label: 'Node D' } },
                { data: { id: 'E', label: 'Node E' } },
                { data: { id: 'F', label: 'Node F' } },
                { data: { source: 'A', target: 'B' } },
                { data: { source: 'A', target: 'C' } },
                { data: { source: 'B', target: 'D' } },
                { data: { source: 'C', target: 'E' } },
                { data: { source: 'D', target: 'F' } },
                { data: { source: 'E', target: 'F' } }
            ],
            style: [
                {
                    selector: 'node',
                    style: {
                        'background-color': '#007bff',
                        'label': 'data(label)',
                        'color': '#fff',
                        'text-valign': 'center',
                        'text-halign': 'center',
                        'width': 50,
                        'height': 50,
                        'font-size': '12px',
                        'border-width': 2,
                        'border-color': '#0056b3'
                    }
                },
                {
                    selector: 'edge',
                    style: {
                        'width': 2,
                        'line-color': '#999',
                        'target-arrow-shape': 'triangle',
                        'target-arrow-color': '#999',
                        'curve-style': 'bezier'
                    }
                }
            ],
            layout: {
                name: 'dagre', // 使用 dagre 布局
                rankDir: 'TB', // 排列方向：从上到下 (Top to Bottom)
                align: 'DR',
                nodeSep: 50, // 节点间距
                edgeSep: 10, // 边间距
                rankSep: 50 // 层级间距
            }
        });

        return () => cy.destroy();
    }, []);

    return (
        <div
            ref={containerRef}
            style={{ width: '100%', height: '500px', backgroundColor: '#f8f9fa' }}
        />
    );
};

export default CytoscapeDagreExample;

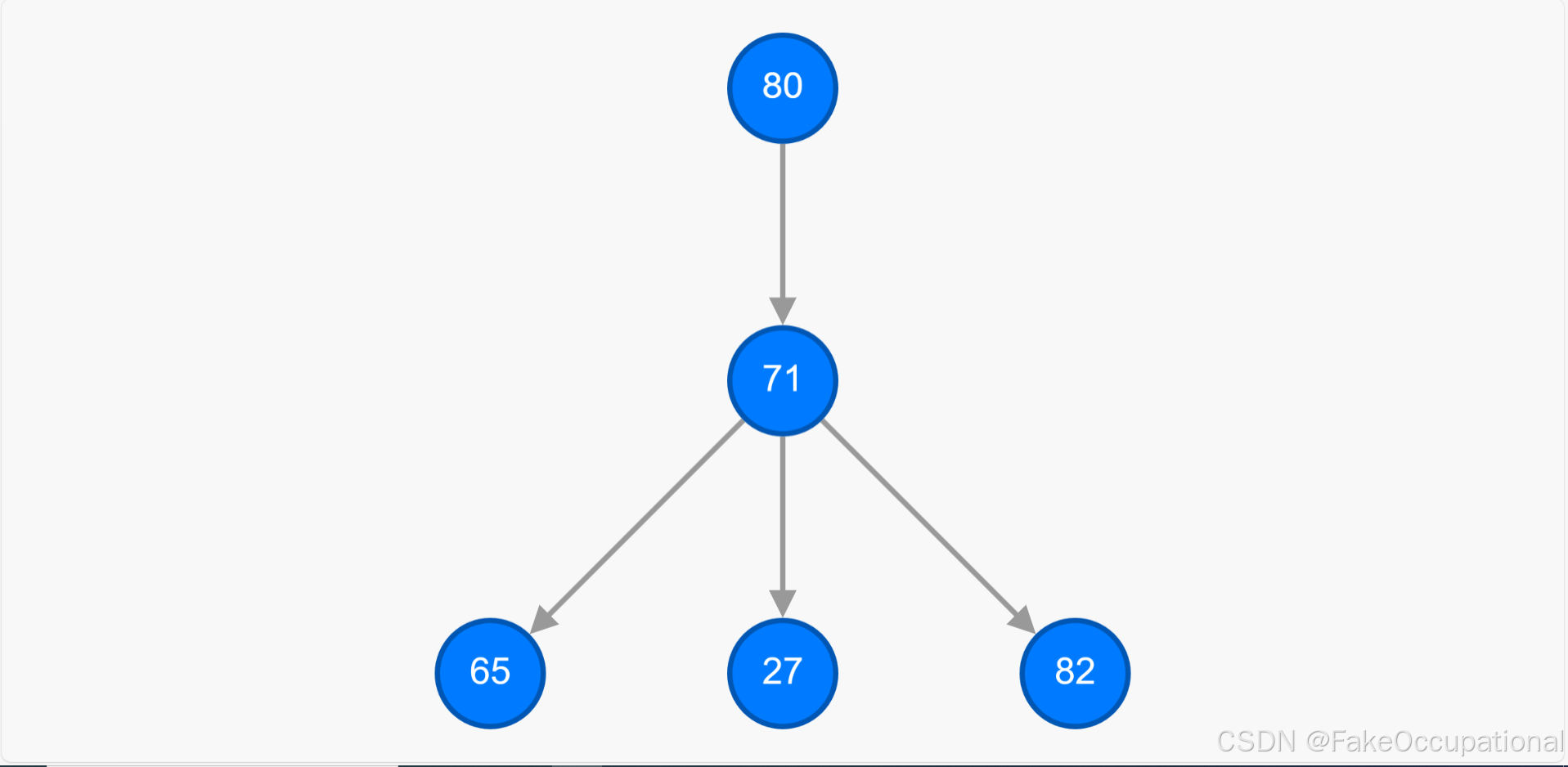

支持动态展开

运行效果

在这里插入图片描述

完整代码

import React, { useEffect, useRef } from 'react';
import cytoscape from 'cytoscape';
import dagre from 'cytoscape-dagre';

// 注册 dagre 布局插件
cytoscape.use(dagre);

const CytoscapeTree = () => {
    const cyRef = useRef(null);
    const containerRef = useRef(null);

    // 生成子节点的函数，确保没有循环
    const createChildNodes = (parentId, count) => {
        const existingNodes = cyRef.current.nodes().map(node => node.id());
        const nodes = [];
        const edges = [];

        for (let i = 0; i < count; i++) {
            const nodeId = `${parentId}-${i}`;
            if (!existingNodes.includes(nodeId)) {
                const randomValue = Math.floor(Math.random() * 100);
                nodes.push({
                    data: {
                        id: nodeId,
                        label: randomValue.toString(),
                        expanded: false,
                        hasChildren: true
                    }
                });
                edges.push({
                    data: {
                        id: `edge-${parentId}-${nodeId}`,
                        source: parentId,
                        target: nodeId
                    }
                });
            }
        }
        return { nodes, edges };
    };

    useEffect(() => {
        // 初始化 Cytoscape
        cyRef.current = cytoscape({
            container: containerRef.current,
            elements: {
                nodes: [{
                    data: {
                        id: 'root',
                        label: Math.floor(Math.random() * 100).toString(),
                        expanded: false,
                        hasChildren: true
                    }
                }],
                edges: []
            },
            style: [
                {
                    selector: 'node',
                    style: {
                        'background-color': '#007bff',
                        'label': 'data(label)',
                        'width': 40,
                        'height': 40,
                        'text-valign': 'center',
                        'text-halign': 'center',
                        'font-size': '14px',
                        'color': '#fff',
                        'border-width': 2,
                        'border-color': '#0056b3'
                    }
                },
                {
                    selector: 'edge',
                    style: {
                        'width': 2,
                        'line-color': '#999',
                        'curve-style': 'bezier',
                        'target-arrow-shape': 'triangle',
                        'target-arrow-color': '#999',
                        'arrow-scale': 1.2
                    }
                },
            ],
            layout: {
                name: 'dagre',
                rankDir: 'TB',
                spacingFactor: 1.2,
                animate: true,
                animationDuration: 500
            }
        });

        // 处理节点点击事件
        cyRef.current.on('tap', 'node', function (evt) {
            const node = evt.target;
            const nodeId = node.id();
            const isExpanded = node.data('expanded');

            if (!isExpanded) {
                // 展开节点
                const { nodes, edges } = createChildNodes(nodeId, Math.floor(Math.random() * 3) + 1);
                cyRef.current.add([...nodes, ...edges]);
                node.data('expanded', true);
            } else {
                // 折叠节点：移除所有子节点及其后代
                const descendants = node.successors();
                cyRef.current.remove(descendants);
                node.data('expanded', false);
            }

            // 重新布局，确保图形是有向无环的
            cyRef.current.layout({
                name: 'dagre',
                rankDir: 'TB',
                spacingFactor: 1.2,
                animate: true,
                animationDuration: 500
            }).run();
        });

        // 清理函数
        return () => {
            if (cyRef.current) {
                cyRef.current.destroy();
            }
        };
    }, []);

    return (
        <div
            ref={containerRef}
            style={{
                width: '100%',
                height: '100vh',
                backgroundColor: '#f8f8f8'
            }}
        />
    );
};

export default CytoscapeTree;
