螺丝的规格及使用

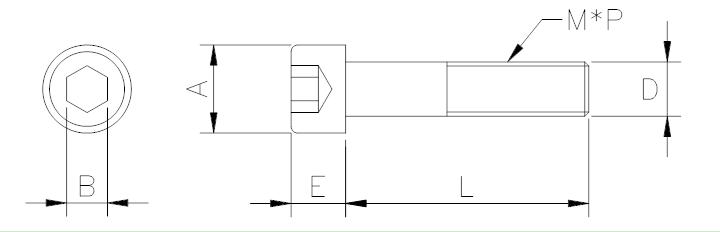

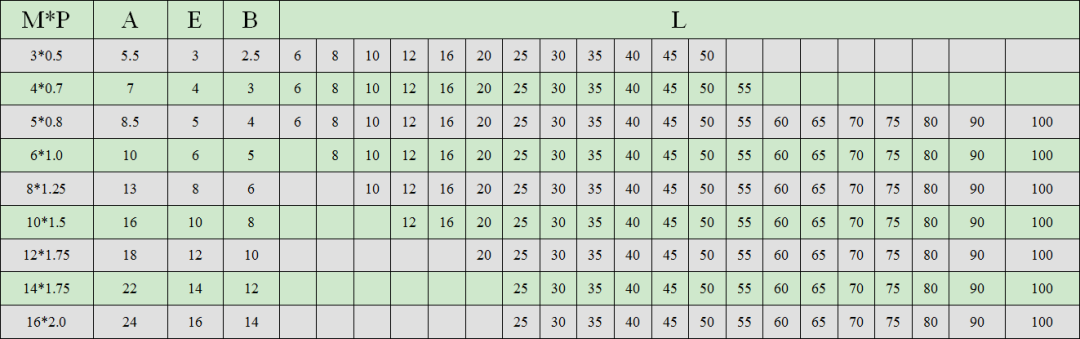

1、公制螺丝规格表：

2、英制螺丝规格表：

3、螺丝公、英制的选用：若无特别要求，一般选用公制螺丝。

4、螺丝大小的选用：

4.1、固定模板：一般用M8（W5/16″）、M10（W3/8″），特殊情况可选用M6（W1/4″）、M12（W1/2″）；

4.2、固定冲头：一般用M8（W5/16″）或M6（W1/4″），特殊情况下可选用M4（W5/32″）。

5、螺丝的间距：

5.1、模板中：

A：M6螺丝间距：一般取80-100；

B：M8螺丝间距：一般取100-120；

C：M10螺丝间距：一般取100-150；

D：M12螺丝间距：一般取120-180。5.2镶件、冲头上：螺丝间距根据实际情况定。

6、螺丝长度的选用：:锁进模板的牙长度一般为螺丝直径D的2-3倍，但定购长度必须为上表所列长度规格。

7、螺丝订购代号：“D-L 数量”， 如“M8*40 10”或“W5/16″*1-1/2 10”。

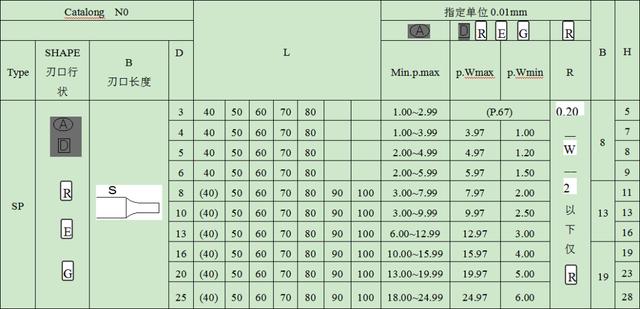

A冲设计标准

B冲设计标准

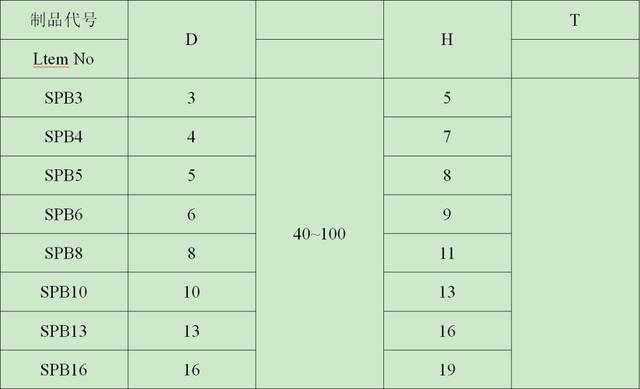

直身冲头:

顶针设计标准

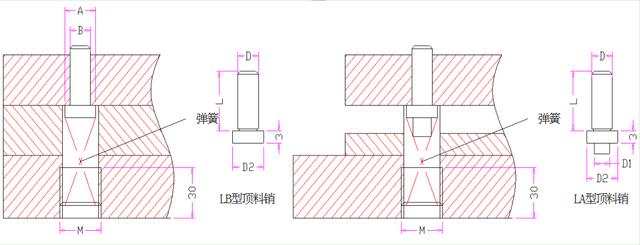

顶针类型有两种：LA型和LB型，如下图所示：

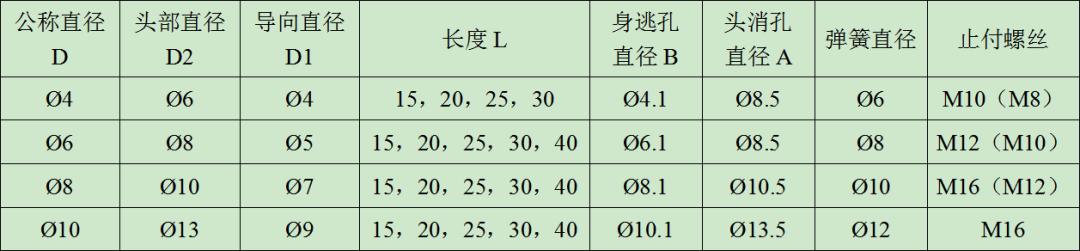

顶针规格和相关过孔、止付螺丝、弹簧的使用一览表：（括号内尺寸为位置不够时使用）

选用原则：

1、当弹簧头部在模具冲压过程中一直藏在模板中时，一般选用LB型顶针，如上左图所示。

2、当弹簧头部在模具冲压过程中露出模板时，为确保弹簧不发生歪斜，一般选用LA型顶针，如上右图所示

3、一般选用Ø6的顶针；若位置不够时可选Ø4的顶针；当所需顶料力很大，位置又够放时可选取用Ø8,Ø10的顶针（一般不选用）。

4、顶料销长度的选取择：尽量选取用标准长度

5、分布原则，数量：

5.1 翻孔，冲凸米周围对称排配顶针（数量视翻孔的大小）顶料，也可在翻孔内顶料。

5.2 折弯时如果使用顶针脱料，在模上折弯边线隔20-30MM排配一个顶料销，折弯拐角处一定要排配一个顶针。

5.3 折单边时， 折弯边顶针按4.5.2项原则排配，非折弯边视大小均匀分布2~4个顶针。

5.4顶针的排配一般保证顶针边到材料边或模具相应刀口边距离为3MM，注意其位置尺寸尽量整数或小数点后一位。

5.5 内孔精定位销两边一般对称排配两个顶针，外形精定位一般在附近安排一个顶针。

5.6 另外顶针的布置还要考虑整个工件的稳定性。
