多模态：MLLM模态对齐方法

---

前言

目前多模态模型席卷AI领域，最近也在做一些对齐的工作，记录一下目前主流的模态对齐方法。想详细了解的也可以看看下面的综述论文。

paper：https://arxiv.org/pdf/2311.07594

---

一、介绍

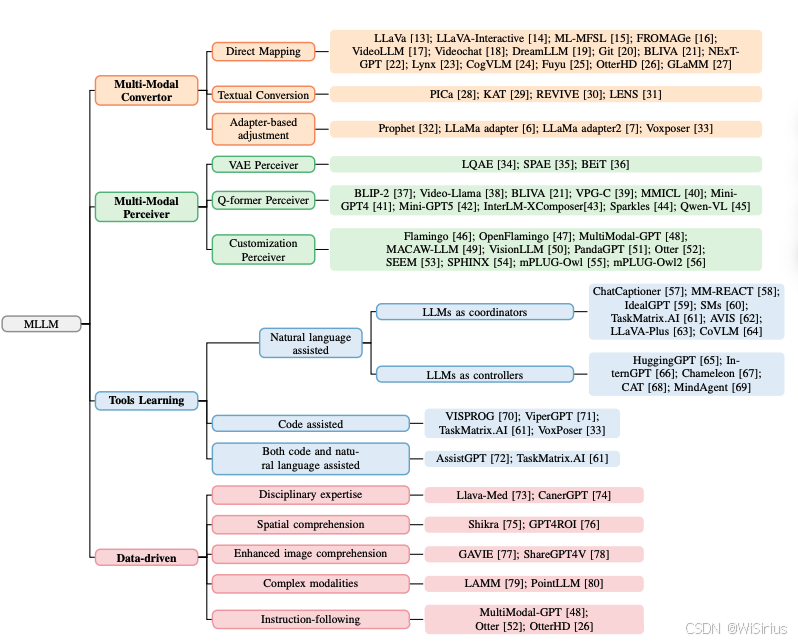

最近的代表性MLLM分为四类：
(1)将LLM作为多模态特征的直接处理器；
(2)利用多模态感知器的MLLM来处理多模态特征；
(3)将LLM作为处理多模态特征的工具；
(4)在特定格式的数据上学习，赋予LLM适应额外模态的能力

本文主要介绍目前几个完成交互的经典方法

1、LLaVA（多模态特征组合的简单样例）

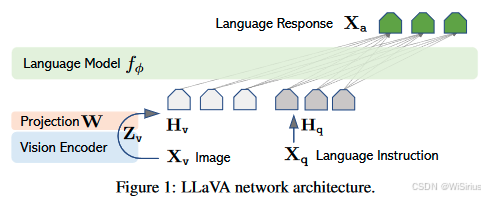

LLaVA 的对齐方式相对来说比较简单，只有简单的线性层。LLaVA 的模型架构如下图所示，LLM 选择的是 Vicuna，图像编码器选择的是 CLIP 的 ViT-L/14，中间增加了一个线性层 W 将图像特征转换为跟文本 Embedding 相同维度，再一起输入到 LLM 中。

简单来说，文本内容经过embedding后输出为（1，n，c），n为文本token数量，c表示每个token的长度。图像特征经过编码器后输出为（1，n1，c1），对其特征进行重映射输出为（1，n1，c）的特征，进行concat后送入LLM。模型结构如下：

LlavaLlamaForCausalLM(
  (model): LlavaLlamaModel(
    (embed_tokens): Embedding(32000, 4096, padding_idx=0)
    (layers): ModuleList(
	......
    )
    (norm): LlamaRMSNorm()
    (vision_tower): CLIPVisionTower(
	......
    )
    (mm_projector): Sequential(
      (0): Linear(in_features=1024, out_features=4096, bias=True)
      (1): GELU(approximate='none')
      (2): Linear(in_features=4096, out_features=4096, bias=True)
    )
  )
  (lm_head): Linear(in_features=4096, out_features=32000, bias=False)
)

可以发现图像特征token长度为1024，经过mm_projector后长度变为4096。

2、Flamingo（cross-attention的模态交互样例）

Flamingo 主要做的是 Caption 任务，即输入一张图片，Flamingo 可以生成图片的标题。不同的是，Flamingo 可以输入多张图片，实现上下文学习的 Few-Shot 效果。

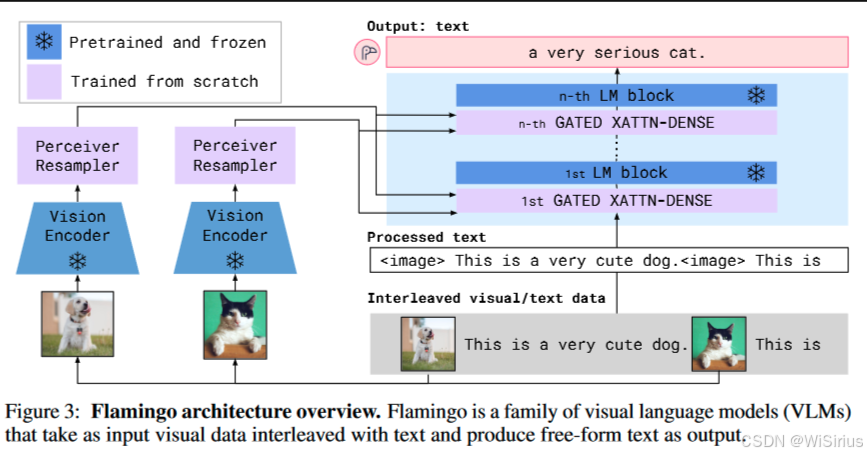

Flamingo 的模型架构如下图所示，首先通过冻结的视觉编码器对图像进行编码，然后通过一个可训练的感知重采样器（Perceiver Resampler）重新提取特征，输出一个固定数量的视觉 tokens，这些视觉 tokens 再通过交叉注意力层被用于预训练的语言模型的每一层（LM block）。

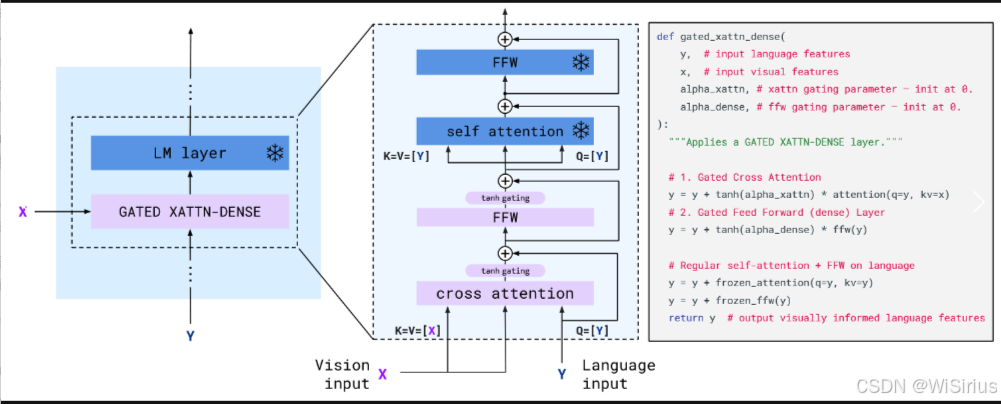

Flamingo 中插入的 Perceiver Resampler 和 GATED XATTN-DENSE 都是重新初始化的，GATED XATTN-DENSE 主要是为了根据视觉输入调整 LM，在冻结的 LM 层之间插入新的交叉注意力层。这些交叉注意力层的 keys 和 values 是从视觉特征中获得的，而 queries 则是从语言输入中获得的。交叉注意力层后面跟的是 FFW，这些层都经过了门控（gated）。（门控这个概念可以追溯到LSTM，这里采用tanh函数作为门控，tanh在LSTM中作为输入门用于保留重要信息，sigmod通常作为遗忘门， LSTM学习推荐）

Flamingo(
  (vision_encoder): VisionTransformer(
	......
  )
  (perceiver): PerceiverResampler(
    (layers): ModuleList(
      (0-5): 6 x ModuleList(
        (0): PerceiverAttention(
          (norm_media): LayerNorm((1024,), eps=1e-05, elementwise_affine=True)
          (norm_latents): LayerNorm((1024,), eps=1e-05, elementwise_affine=True)
          (to_q): Linear(in_features=1024, out_features=512, bias=False)
          (to_kv): Linear(in_features=1024, out_features=1024, bias=False)
          (to_out): Linear(in_features=512, out_features=1024, bias=False)
        )
        (1): Sequential(
          (0): LayerNorm((1024,), eps=1e-05, elementwise_affine=True)
          (1): Linear(in_features=1024, out_features=4096, bias=False)
          (2): GELU(approximate='none')
          (3): Linear(in_features=4096, out_features=1024, bias=False)
        )
      )
    )
    (norm): LayerNorm((1024,), eps=1e-05, elementwise_affine=True)
  )
  (lang_encoder): MosaicGPT(
	......
    (gated_cross_attn_layers): ModuleList(
      (0-23): 24 x GatedCrossAttentionBlock(
        (attn): MaskedCrossAttention(
          (norm): LayerNorm((2048,), eps=1e-05, elementwise_affine=True)
          (to_q): Linear(in_features=2048, out_features=512, bias=False)
          (to_kv): Linear(in_features=1024, out_features=1024, bias=False)
          (to_out): Linear(in_features=512, out_features=2048, bias=False)
        )
        (ff): Sequential(
          (0): LayerNorm((2048,), eps=1e-05, elementwise_affine=True)
          (1): Linear(in_features=2048, out_features=8192, bias=False)
          (2): GELU(approximate='none')
          (3): Linear(in_features=8192, out_features=2048, bias=False)
        )
      )
    )
  )
)

可以发现，重采样器也是大量线性变换组合而成，对图像特征进行转化。

3、BLIP-2（结构与策略的交互样例）

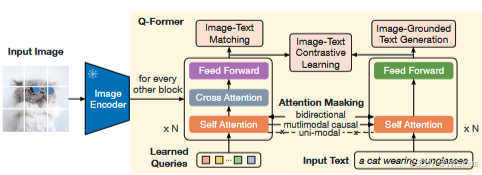

BLIP-2 的论文中提出了一种新的视觉-语言模型预训练的方法—— Q-Former，主要分为两个阶段：① 基于冻结的图像编码器进行视觉-语言表征学习；② 基于冻结的 LLM 进行视觉-语言生成学习。Q-Former 是一个可训练的模块，通过 BERT Base 来初始化权重，用来连接冻结的图像编码器和冻结的 LLM。对于不同分辨率的图像，Q-Former 都可以通过图像编码器提取固定数量的输出特征。Q-Former 主要包括两个 Transformer 子模块，① 图像 Transformer 用于跟冻结的图像编码器交互，提取视觉特征；② 文本 Transformer 可以既作为文本编码器和文本解码器。

视觉-语言表征学习通过三种任务进行训练：

图文对比学习：对齐图像表征和文本表征（Image-Text contrastive learning）。
图文匹配：判断图文对是否匹配的二分类任务(image-text matching)。
基于图像的文本生成：基于图像生成标题(image-grounded text generation)。

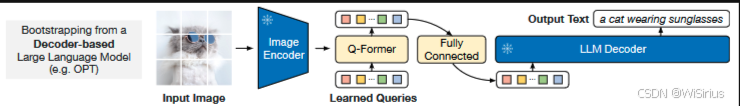

视觉-语言生成学习：基于训练好的 Q-Former 模块和可学习的 query embeddings 提取图像特征，然后用全连接层将 Q-Former 的输出维度跟 LLM 的输入维度进行对齐，最后再输入到 LLM 中。

BLIP2结构如下：

Blip2OPT(
  (visual_encoder): VisionTransformer(
    ......
  )
  (ln_vision): LayerNorm((1408,), eps=1e-05, elementwise_affine=True)
  (Qformer): BertLMHeadModel(
    (bert): BertModel(
      (embeddings): BertEmbeddings(
        (word_embeddings): None
        (position_embeddings): None
        (LayerNorm): LayerNorm((768,), eps=1e-12, elementwise_affine=True)
        (dropout): Dropout(p=0.1, inplace=False)
      )
      (encoder): BertEncoder(
        (layer): ModuleList(
          (0-11): 12 x: BertLayer(
            (attention): BertAttention(
              (self): BertSelfAttention(
                (query): Linear(in_features=768, out_features=768, bias=True)
                (key): Linear(in_features=768, out_features=768, bias=True)
                (value): Linear(in_features=768, out_features=768, bias=True)
                (dropout): Dropout(p=0.1, inplace=False)
              )
              (output): BertSelfOutput(
                (dense): Linear(in_features=768, out_features=768, bias=True)
                (LayerNorm): LayerNorm((768,), eps=1e-12, elementwise_affine=True)
                (dropout): Dropout(p=0.1, inplace=False)
              )
            )
            (crossattention): BertAttention(
              (self): BertSelfAttention(
                (query): Linear(in_features=768, out_features=768, bias=True)
                (key): Linear(in_features=1408, out_features=768, bias=True)
                (value): Linear(in_features=1408, out_features=768, bias=True)
                (dropout): Dropout(p=0.1, inplace=False)
              )
              (output): BertSelfOutput(
                (dense): Linear(in_features=768, out_features=768, bias=True)
                (LayerNorm): LayerNorm((768,), eps=1e-12, elementwise_affine=True)
                (dropout): Dropout(p=0.1, inplace=False)
              )
            )
            (intermediate): None
            (output): None
            (intermediate_query): BertIntermediate(
              (dense): Linear(in_features=768, out_features=3072, bias=True)
              (intermediate_act_fn): GELUActivation()
            )
            (output_query): BertOutput(
              (dense): Linear(in_features=3072, out_features=768, bias=True)
              (LayerNorm): LayerNorm((768,), eps=1e-12, elementwise_affine=True)
              (dropout): Dropout(p=0.1, inplace=False)
            )
          )
        )
      )
    )
    (cls): None
  )
  (opt_model): OPTForCausalLM(
    ......
  )
  (opt_proj): Linear(in_features=768, out_features=2560, bias=True)
)

---

总结

个人觉得目前模态对齐的方法其实还是集中于第一种和第二种方法，即合并特征或使用cross-attention的方式。但是现在decoder的构建通常只使用self-attention进行完成，因此第二种方式也很少用了。
