💥1 概述

关于BER（误码率）在不同信道模型和调制方案下的表现，以及应用不同组合技术（SC、EGC、MRC）的Rx（接收）多样性研究，以下是详细的文档概述：

一、调制方案

BPSK（Binary Phase Shift Keying）
- 描述：最基本的相位调制方式，仅使用两个相位来表示比特数据，每个符号传输1个比特数据。
- 优点：抗噪性强，适用于低信噪比的环境。
- 缺点：数据速率较低。
QPSK（Quadrature Phase Shift Keying）
- 描述：相位调制的扩展形式，每个符号传输2个比特数据，通过4个不同的相位来表示数据。
- 优点：数据速率提高一倍。
- 缺点：抗噪性较BPSK稍弱，但仍适用于中等信噪比的环境。
16-QAM（16-Quadrature Amplitude Modulation）
- 描述：通过幅度和相位共同调制信号的方式，每个符号能够表示4个比特数据。
- 优点：数据速率显著提高。
- 缺点：抗噪性能进一步降低，适合信噪比较高的传输环境。
64-QAM（64-Quadrature Amplitude Modulation）
- 描述：16-QAM的扩展版本，每个符号能够传输6个比特数据。
- 优点：适用于需要高数据速率的场合，如高清视频流传输。
- 缺点：对信号质量要求高，适用于信噪比非常高的环境，否则误码率会显著上升。

二、信道模型

在进行BER研究时，需要考虑多种信道模型，包括但不限于：

加性高斯白噪声信道（AWGN）：最简单的信道模型，仅考虑高斯白噪声对信号的影响。
频率选择性信道：考虑信道的多径效应和频率选择性衰落。
其他复杂信道模型：如瑞利信道、莱斯信道等，用于模拟更复杂的通信环境。

三、Rx多样性技术

SC（Selection Combining）：从多个接收信号中选择信号质量最好的一个进行解码。
EGC（Equal Gain Combining）：将多个接收信号等增益合并后解码。
MRC（Maximal Ratio Combining）：根据每个接收信号的信噪比进行加权合并，以最大化合并后的信号质量。

四、研究方法

确定仿真参数：如载波频率、符号速率、调制阶数等。
生成调制信号：使用MATLAB或其他仿真工具生成不同调制方案的调制信号。
添加信道模型：为每种调制方案添加适当的信道模型。
误码率仿真：对每种调制方案进行误码率仿真，记录不同信噪比下的误码率。
绘制误码率曲线：将仿真结果绘制成曲线图，以便直观地比较不同调制方案和信道模型下的性能表现。
应用Rx多样性技术：分别应用SC、EGC、MRC等Rx多样性技术，比较其在不同信道模型和调制方案下的性能提升。

五、研究结果与分析

通过仿真研究，可以得到以下结论：

调制方案对BER的影响：随着调制阶数的增加（从BPSK到64-QAM），数据速率提高，但抗噪性能逐渐降低。因此，在高信噪比环境下，高阶调制方案（如64-QAM）能够提供更好的性能；而在低信噪比环境下，低阶调制方案（如BPSK）更为可靠。
信道模型对BER的影响：加性高斯白噪声信道下，BER性能主要受噪声功率影响；而在频率选择性信道下，多径效应和频率选择性衰落会导致BER性能下降。
Rx多样性技术对BER的影响：SC、EGC、MRC等Rx多样性技术均能有效提高接收信号的抗噪性能，从而降低BER。其中，MRC技术通过最优加权合并多个接收信号，能够最大程度地提高合并后的信号质量，因此性能最优。

综上所述，BER性能受调制方案、信道模型和Rx多样性技术等多种因素影响。在实际应用中，需要根据具体场景选择合适的调制方案、信道模型和Rx多样性技术，以优化系统性能。

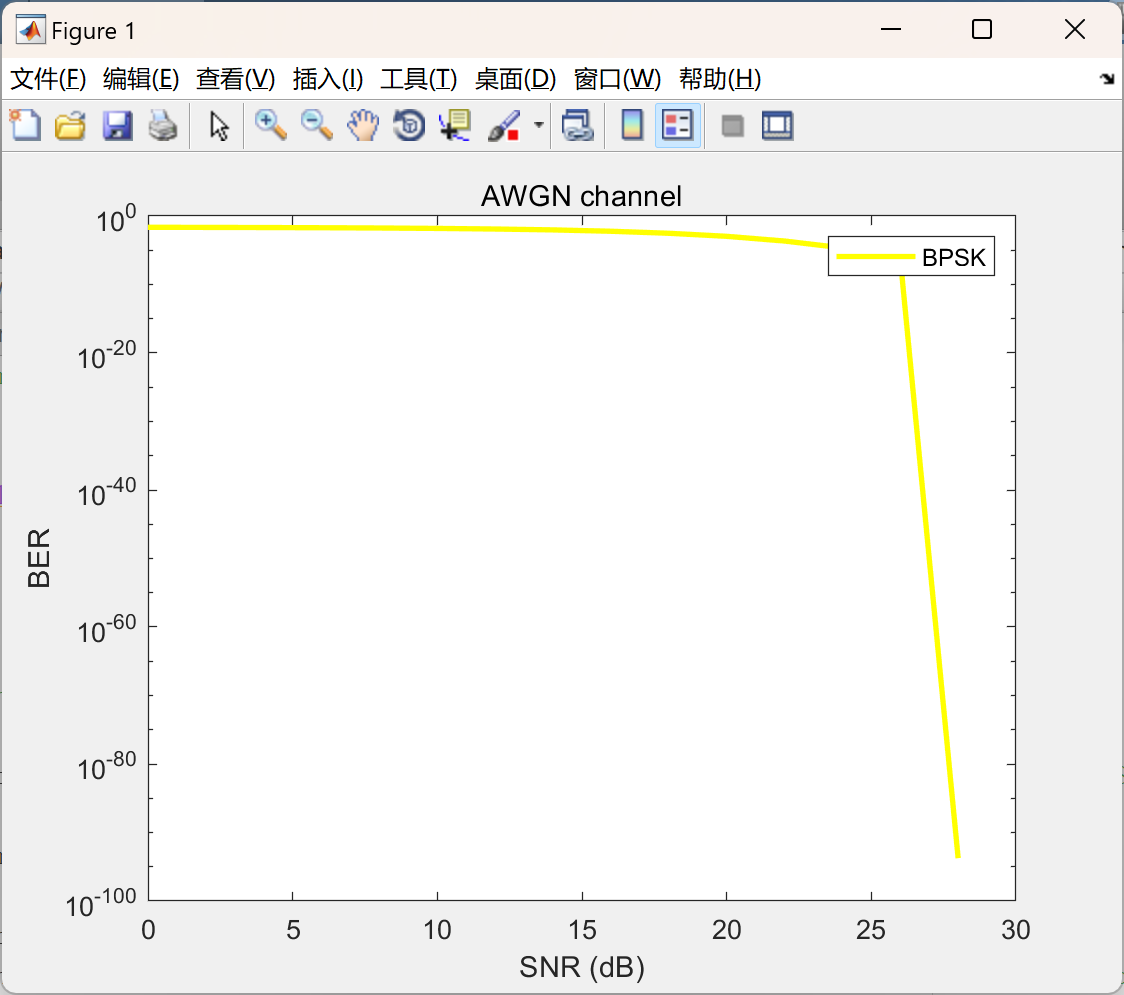

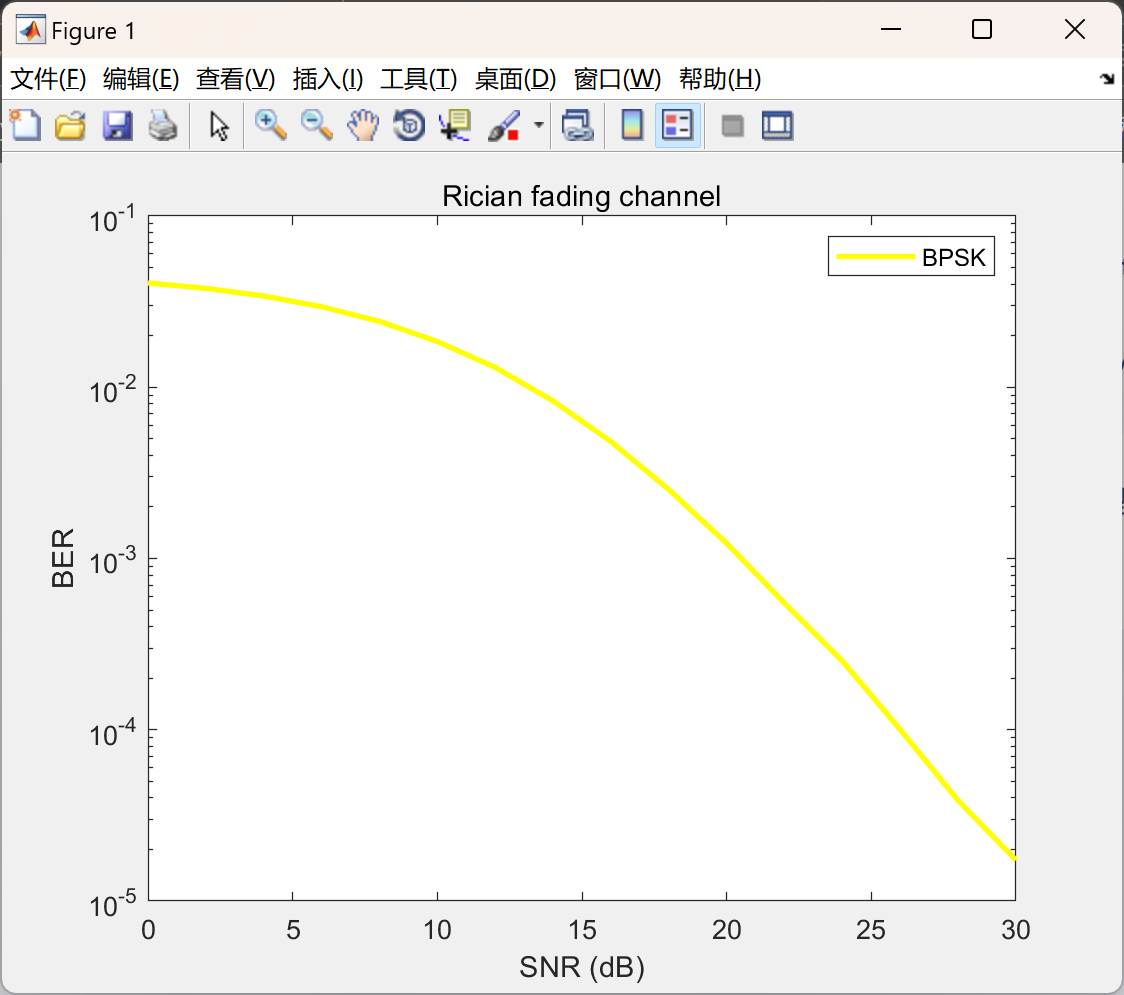

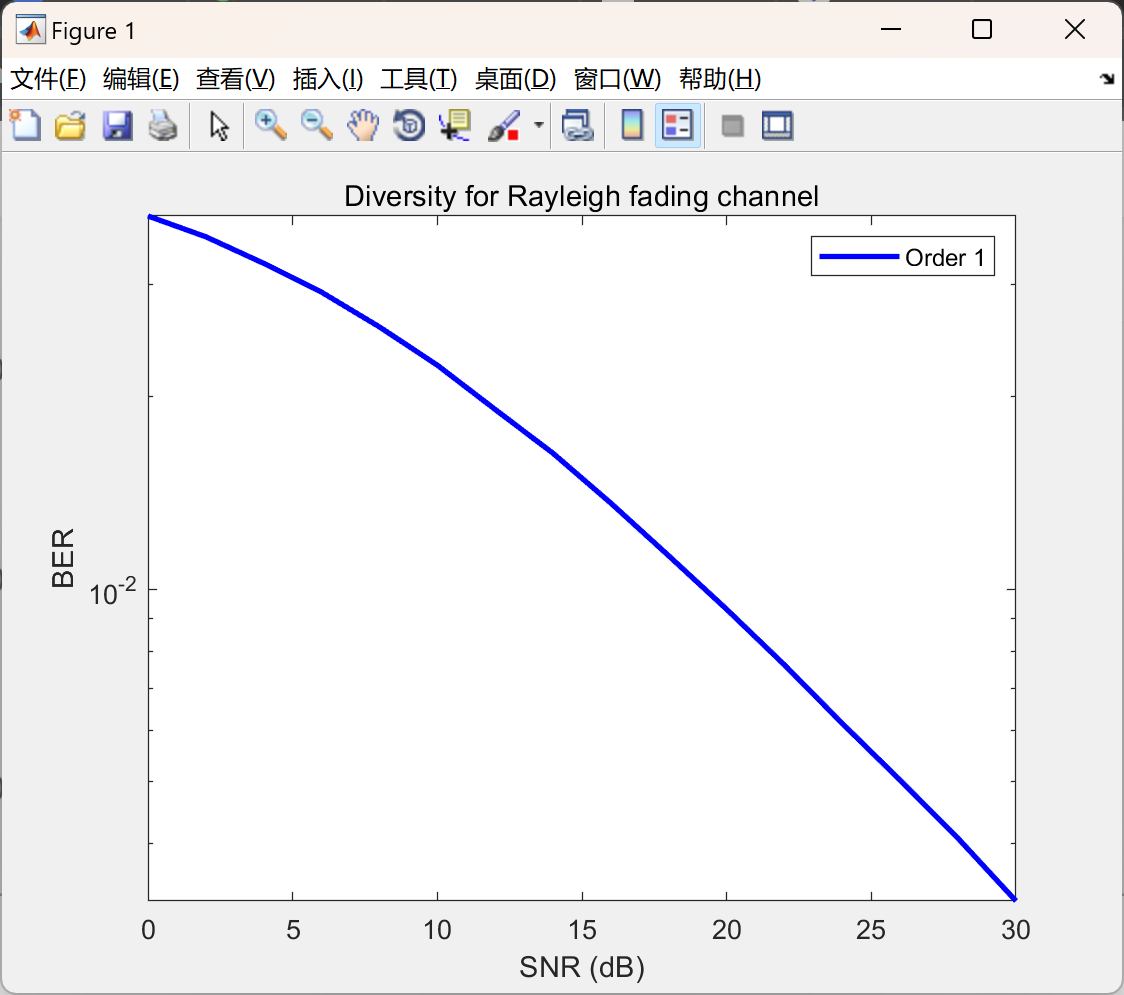

📚2 运行结果

部分代码：

function [reshaped_symbol_frames] = modulation_function(reshaped_data_frames,modulation_number)

switch (modulation_number)

case 1
reshaped_symbol_frames=2*reshaped_data_frames-1;

case 2
reshaped_symbol_frames=2*reshaped_data_frames(1,:)-...
1+1i*(2*reshaped_data_frames(2,:)-1);

case 3
QAM_16_modulation = modem.qammod('M',16);
reshaped_symbol_frames =modulate(QAM_16_modulation,reshaped_data_frames);

case 4
QAM_64_modulation= modem.qammod('M',64);
reshaped_symbol_frames =modulate(QAM_64_modulation,reshaped_data_frames);

end
