💥1 概述

非线性滤波算法比较与分析:EKF、EPF、UKF、PF、UPF的精度与效率研究


一、算法基础与核心思想对比
  1. 扩展卡尔曼滤波(EKF)
    • 原理:通过一阶泰勒展开对非线性系统进行局部线性化,保留标准卡尔曼滤波框架(预测-更新)。
    • 适用场景:轻度非线性系统(如机器人定位、电池SOC估计)。
    • 优点:计算效率高,实时性强;在参数调整合理时精度可靠。
    • 局限性
  • 线性化误差导致强非线性下精度下降;
  • 对噪声协方差矩阵敏感,需手动调参。
  1. 无迹卡尔曼滤波(UKF)
    • 原理:基于无迹变换(UT),通过确定性采样sigma点近似非线性分布的高阶矩(均值和协方差)。
    • 适用场景:中强度非线性系统(如目标跟踪、飞行器导航)。
    • 优点
  • 无需计算雅可比矩阵,避免线性化误差;
  • 精度可达三阶泰勒展开,优于EKF。
    • 局限性
  • 计算量略高于EKF(但同数量级);
  • 极强非线性下仍可能发散。
  1. 标准粒子滤波(PF)
    • 原理:基于蒙特卡洛方法,用带权重的粒子群近似后验概率分布。
    • 适用场景:高度非线性、非高斯系统(如复杂环境下的SLAM、故障诊断)。
    • 优点:无模型线性化假设,理论上可逼近任意分布。
    • 局限性
  • 粒子退化与贫化问题;
  • 计算复杂度随维度指数增长。
  1. 扩展粒子滤波(EPF)
    • 改进点:将EKF作为重要性密度函数,更新粒子以融入最新观测信息。
    • 优势
  • 缓解粒子退化,提高采样质量;
  • 在锂电池SOC估计中,误差降低至2%以内。
    • 代价:每个粒子需EKF计算,效率低于PF。
  1. 无迹粒子滤波(UPF)
    • 改进点:结合UKF与PF,利用UKF生成重要性密度函数指导粒子采样。
    • 优势
  • 解决PF的粒子退化问题;
  • 在动态噪声和非高斯环境下精度优于EKF、UKF。
    • 代价:计算复杂度最高,需平衡粒子数与实时性。

二、滤波精度对比分析
算法精度优势精度劣势典型应用案例
EKF轻度非线性下效率与精度均衡强非线性下线性化误差显著机器人定位(误差<5%)
UKF中强度非线性下精度优于EKF(误差降低30%-50%)极端非线性下发散风险高空气象目标跟踪(RMSE降低40%)
PF非高斯、强非线性系统适应性最强粒子数不足时估计偏差大复杂SLAM(精度依赖粒子数)
EPF通过EKF优化粒子分布,SOC估计误差<2%计算量高于PF锂电池多工况SOC估计
UPF动态噪声下精度最优(SOC误差<1.5%)实时性差,需硬件加速车载电池动态工况

关键结论

  • 非线性强度决定算法选择:EKF(轻度)→ UKF(中度)→ PF/EPF/UPF(重度)。
  • UPF综合最优但代价高:在电池SOC估计中,UPF比EKF精度提升50%以上,但计算时间增加2-3倍。

三、计算效率对比分析
算法时间复杂度空间复杂度优化方向
EKFO(n²)(n为状态维数)O(n²)并行化、参数自适应
UKFO(n³)(2n+1个sigma点)O(n²)简化sigma点生成
PFO(N·n²)(N为粒子数)O(N·n)粒子数自适应
EPFO(N·n³)(每个粒子需EKF计算)O(N·n²)重要性密度简化
UPFO(N·n³)(每个粒子需UKF计算)O(N·n²)混合采样策略

效率权衡案例

  • 在SINS/GPS/CNS组合导航中,PF精度比EKF高15%,但计算时间增加80%。
  • UKF在雷达跟踪中与EKF耗时相当,但精度提升30%。

四、改进方向与前沿研究
  1. EKF的优化

    • 变分贝叶斯EKF(VB-EKF):动态估计噪声协方差,提升鲁棒性。
  2. PF的改进

    • 重采样策略:遗传算法优化粒子多样性(UGPF算法误差降低60%)。
    • 混合模型:Rao-Blackwellized PF降低状态空间维度。
  3. UPF的扩展

    • 新息加权自适应UPF:引入噪声协方差在线调整,进一步抑制发散。

五、综合选型建议
场景特征推荐算法理由
实时性要求高,轻度非线性EKF效率最优,调参简单
中强度非线性,需平衡精度与效率UKF无需求导,精度可靠
强非线性、非高斯,离线处理PF/EPF理论最优,容忍计算延迟
极端噪声环境,精度优先UPF抗噪声能力强,支持动态调整

📚2 运行结果

主函数代码:

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 功能说明:ekf,ukf,pf,epf,upf算法的综合比较程序
function main
% 因为本程序涉及太多的随机数,下面让随机数每次都不变
rng(1);
T = 50; %仿真时间步数
R =  1e-5; %测量噪声
% 产生均值为g1/g2,方差为g1/(g2*g2)
g1 = 3; %Gamma 分布参数,用于产生过程噪声
g2 = 2; %Gamma 分布参数,用于产生过程噪声
% 系统初始化
X = zeros(1,T);
Z = zeros(1,T);
processNoise = zeros(T,1);
measureNoise = zeros(T,1);
X(1) = 1; %状态初值
P0 = 3/4;
% EKF 滤波算法
Qekf=10*3/4; %EKF过程噪声方差
Rekf=1e-1; %EKF过程噪声方差
Xekf=zeros(1,T); %滤波状态
Pekf = P0*ones(1,T); %协方差
Tekf=zeros(1,T); %用于记录一个采样周期的算法时间消耗
% UKF 滤波算法
Qukf=2*3/4; %UKF过程噪声方差
Rukf=1e-1; %UKF过程噪声方差
Xukf=zeros(1,T); %滤波状态
Pukf = P0*ones(1,T); %协方差
Tukf=zeros(1,T); %用于记录一个采样周期的算法时间消耗
% 基本粒子滤波器设置
N=200; %粒子数
Xpf=zeros(1,T); %滤波状态
Xpfset=ones(T,N); %粒子集合初始化
Tpf=zeros(1,T); %用于记录一个采样周期的算法时间消耗
% EPF 滤波器设置
Xepf=zeros(1,T); %滤波状态
Xepfset=ones(T,N); %粒子集合初始化
Pepf = P0*ones(T,N); %各个粒子的协方差
Tepf=zeros(1,T); %用于记录一个采样周期的算法时间消耗
% UPF 滤波器设置
Xupf=zeros(1,T); %滤波状态
Xupfset=ones(T,N); %粒子集合初始化
Pupf = P0*ones(T,N); %各个粒子的协方差
Tupf=zeros(1,T); %用于记录一个采样周期的算法时间消耗
% 以下是模拟系统运行
for t=2:T
    processNoise(t) =  gengamma(g1,g2); %产生过程噪声
    measureNoise(t) =  sqrt(R)*randn; %产生观测噪声
    % 模拟系统状态运行一步
    X(t) = ffun(X(t-1),t) +processNoise(t);
    % 模拟传感器对系统观测(测量)一次
    Z(t) = hfun(X(t),t) + measureNoise(t);
    % 调用 EKF 算法
    tic
    [Xekf(t),Pekf(t)]=ekf(Xekf(t-1),Z(t),Pekf(t-1),t,Qekf,Rekf);
    Tekf(t)=toc;
    % 调用 UKF 算法
    tic
    [Xukf(t),Pukf(t)]=ukf(Xukf(t-1),Z(t),Pukf(t-1),Qukf,Rukf,t);
    Tukf(t)=toc;
    % 调用 PF 算法
    tic
    [Xpf(t),Xpfset(t,:)]=pf(Xpfset(t-1,:),Z(t),N,t,R,g1,g2);
    Tpf(t)=toc;
    % 调用 EPF 算法
    tic
    [Xepf(t),Xepfset(t,:),Pepf(t,:)]=epf(Xepfset(t-1,:),Z(t),t,Pepf(t-1,:),N,R,Qekf,Rekf,g1,g2);
    Tepf(t)=toc;
    % 调用 UPF 算法
    tic
    [Xupf(t),Xupfset(t,:),Pupf(t,:)]=upf(Xupfset(t-1,:),Z(t),t,Pupf(t-1,:),N,R,Qukf,Rukf,g1,g2);
    Tupf(t)=toc;
end
% 数据分析、偏差比较
ErrorEkf=abs(Xekf-X); %ekf 算法估计得到的状态与真实状态之间的偏差
ErrorUkf=abs(Xukf-X); %ukf 算法估计得到的状态与真实状态之间的偏差
ErrorPf=abs(Xpf-X);   %pf  算法估计得到的状态与真实状态之间的偏差
ErrorEpf=abs(Xepf-X); %epf 算法估计得到的状态与真实状态之间的偏差
ErrorUpf=abs(Xupf-X); %upf 算法估计得到的状态与真实状态之间的偏差

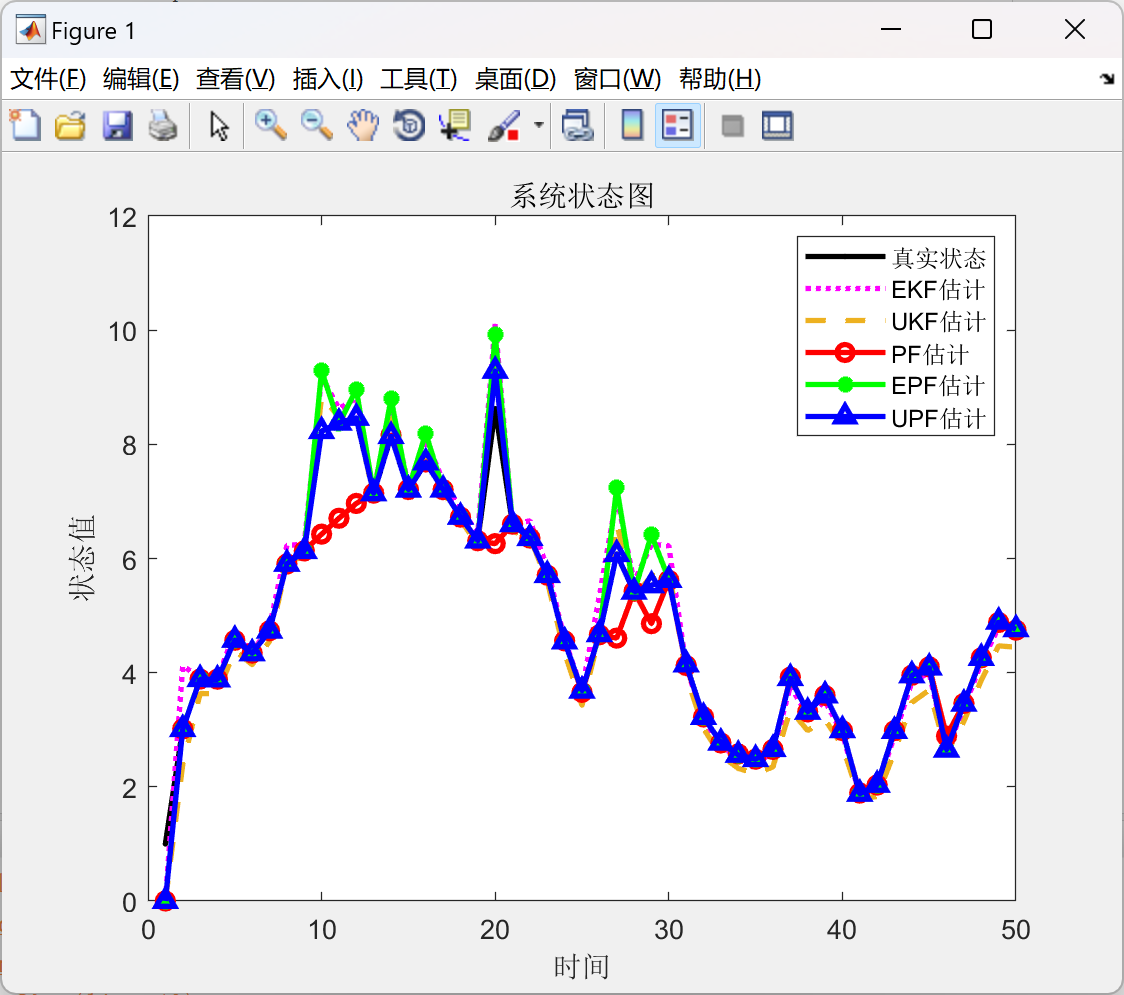

% 画图
figure
hold on;box on;
p1=plot(1:T,X,'-k.','lineWidth',2);
p2=plot(1:T,Xekf,'m:','lineWidth',2);
p3=plot(1:T,Xukf,'--','lineWidth',2);
p4=plot(1:T,Xpf,'-ro','lineWidth',2);
p5=plot(1:T,Xepf,'-g*','lineWidth',2);
p6=plot(1:T,Xupf,'-b^','lineWidth',2);
legend([p1,p2,p3,p4,p5,p6],'真实状态','EKF估计','UKF估计','PF估计','EPF估计','UPF估计')
xlabel('时间');ylabel('状态值');
title('系统状态图')

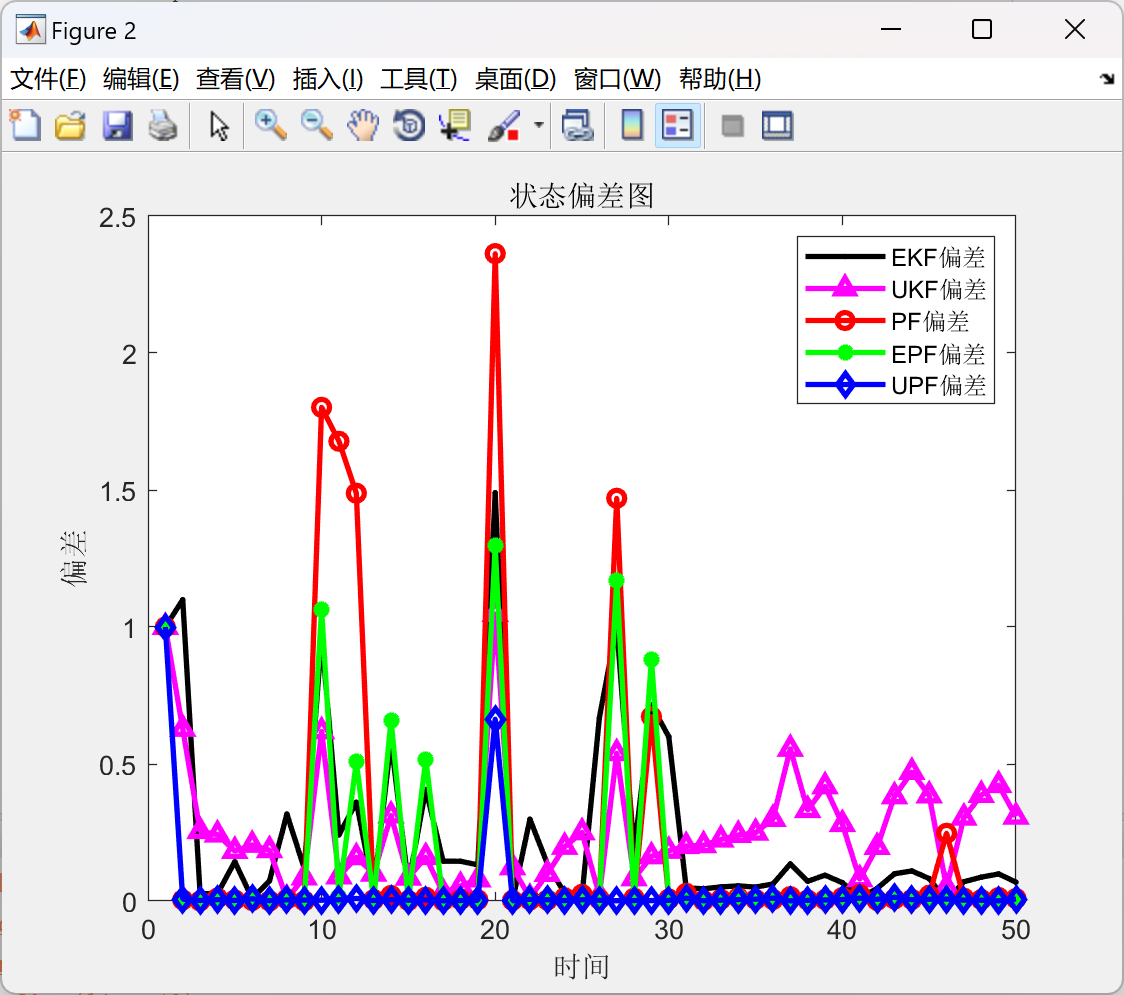

% 偏差比较图
figure
hold on;box on;
p1=plot(1:T,ErrorEkf,'-k.','lineWidth',2);
p2=plot(1:T,ErrorUkf,'-m^','lineWidth',2);
p3=plot(1:T,ErrorPf,'-ro','lineWidth',2);
p4=plot(1:T,ErrorEpf,'-g*','lineWidth',2);
p5=plot(1:T,ErrorUpf,'-bd','lineWidth',2);
legend([p1,p2,p3,p4,p5],'EKF偏差','UKF偏差','PF偏差','EPF偏差','UPF偏差')
xlabel('时间');ylabel('偏差');
title('状态偏差图');

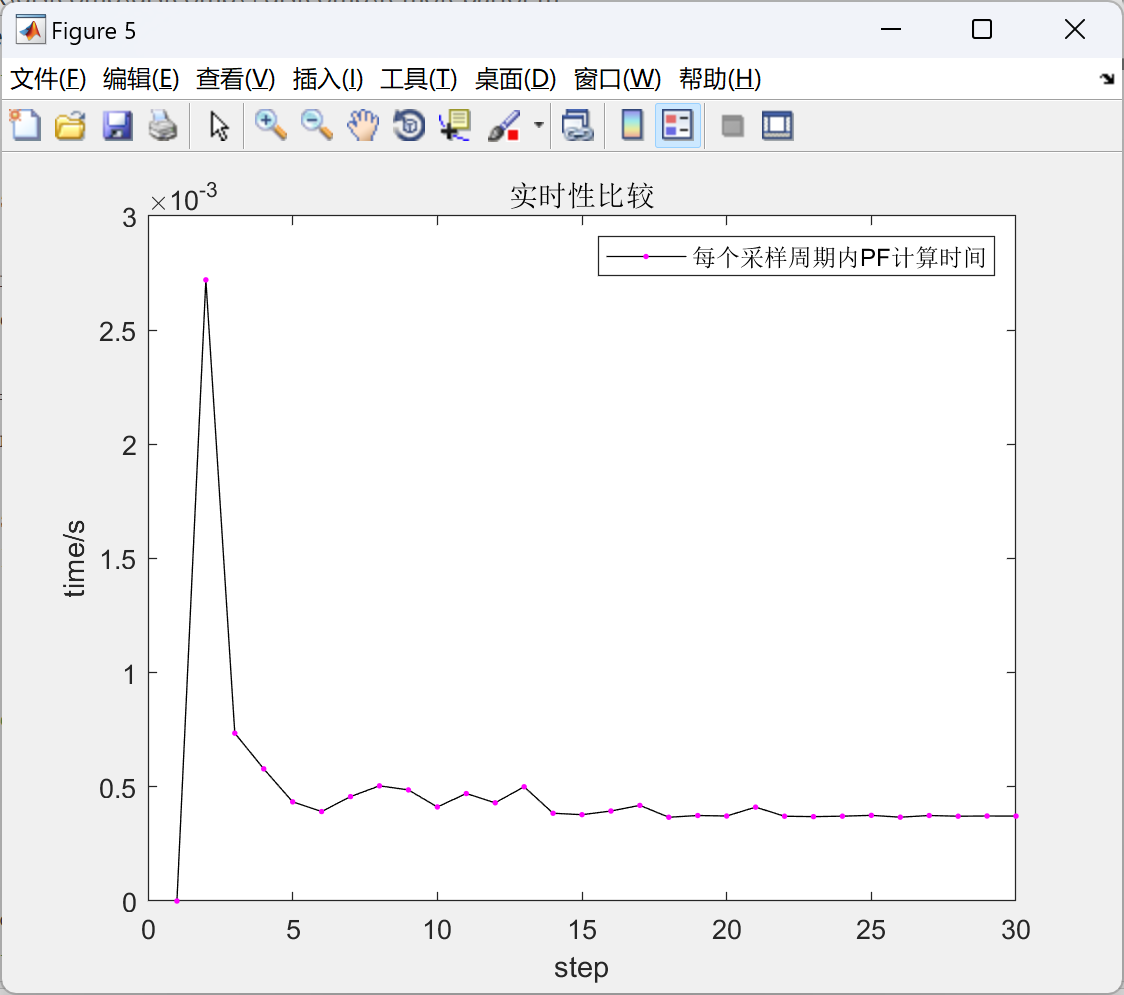

% 算法实时性比较图
figure
hold on;box on;
p1=plot(1:T,Tekf,'-k.','lineWidth',2);
p2=plot(1:T,Tukf,'-m^','lineWidth',2);
p3=plot(1:T,Tpf,'-ro','lineWidth',2);
p4=plot(1:T,Tepf,'-g*','lineWidth',2);
p5=plot(1:T,Tupf,'-bd','lineWidth',2);
legend([p1,p2,p3,p4,p5],'EKF时间','UKF时间','PF时间','EPF时间','UPF时间')
xlabel('时间');ylabel('计算时间');
title('实时性比较');
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。(文章内容仅供参考,具体效果以运行结果为准)

[1]于洪波,王国宏,孙芸,等.一种融合UKF和EKF的粒子滤波状态估计算法[J].系统工程与电子技术, 2013(07):29-33.

[2]赵梅,张三同,朱刚.改进粒子滤波算法在组合导航中的应用[J].中国公路学报, 2007, 20(2):108-112.

[3]席志红,付存利.一种基于UPF的改进粒子滤波算法[J].计算机仿真, 2014, 31(2):5.
