💥1 概述

非线性STFT在瞬时频率估计中的应用研究

一、时频分析与瞬时频率估计的挑战

二、非线性STFT（NLSTFT）的原理与改进

三、NLSTFT的算法实现步骤

四、性能对比与应用案例

五、现有研究进展与未来方向

六、结论

📚2 运行结果

2.1 算例1

2.2 算例2

🎉3 参考文献

🌈4 Matlab代码实现

💥1 概述

非线性STFT在瞬时频率估计中的应用研究

一、时频分析与瞬时频率估计的挑战

时频分析（JTFA）是处理非平稳信号的核心工具，通过联合时间-频率域的能量分布揭示信号的动态特性。传统方法如短时傅里叶变换（STFT）通过固定窗函数实现局部频谱分析，但其时频分辨率受限于海森堡不确定性原理，无法适应非线性或快速变化的瞬时频率（IF）信号。例如，在变速行星齿轮箱振动信号分析中，传统STFT的时频扩散现象会导致瞬时频率估计误差增大。

瞬时频率估计的传统局限性：

解析信号法的缺陷：基于Hilbert变换的瞬时频率估计需满足Bedrosian定理（幅值与相位频谱不重叠），否则会出现负频率或误差。
交叉项干扰：二次型方法（如Wigner-Ville分布）虽分辨率高，但多分量信号下交叉项严重影响估计精度。
计算复杂度：参数化方法（如多项式相位建模）需解非线性方程，实时性差。

二、非线性STFT（NLSTFT）的原理与改进

NLSTFT的核心思想：

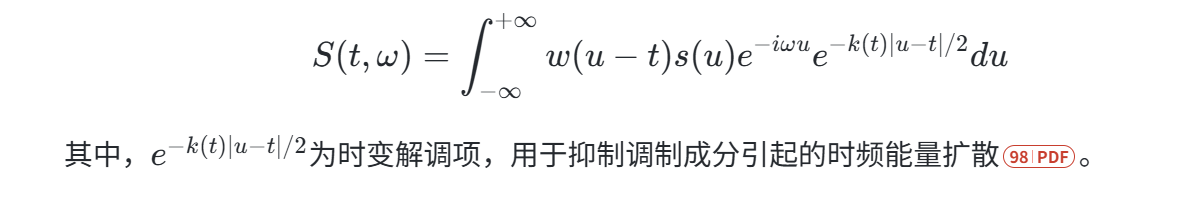

在传统STFT基础上引入时变解调算子，动态调整窗函数参数以适应信号的瞬时频率变化。其数学表达式为：

改进优势：

时频聚集性提升：通过动态窗函数参数（如窗长、相位补偿），减少时频模糊。
抗噪声能力：在强噪声环境下（如机械振动信号），NLSTFT的峰值搜索算法可有效提取瞬时频率脊线。
计算效率：相比参数化方法，NLSTFT无需迭代求解非线性方程，适合实时处理。

三、NLSTFT的算法实现步骤

信号预处理：对输入信号进行归一化或去趋势处理。
时变窗函数设计：根据信号特性选择窗函数（如高斯窗），并动态调整参数k(t)k(t)以匹配瞬时频率变化率。
时频表示计算：通过改进的STFT积分公式生成时频谱，抑制调制成分的干扰。
瞬时频率提取：采用峰值搜索算法（如Viterbi路径优化）从时频谱中提取脊线，并通过相位导数计算瞬时频率。
后处理：对估计结果进行平滑滤波或误差校正（如动态指数平滑预测）。

Matlab实现示例：

function [tfr, t, f] = NLSTFT(signal, fs, window, k)
    N = length(signal);
    t = 0:1/fs:(N-1)/fs;
    f = linspace(0, fs/2, N/2+1);
    tfr = zeros(length(f), length(t));

    for n = 1:length(t)
        % 动态调整解调因子k(t)
        current_k = k(n);
        % 生成时变窗函数
        win = window .* exp(-current_k * abs(-(length(window)-1)/2:(length(window)-1)/2));
        % 计算局部频谱
        segment = signal(max(1,n-floor(length(window)/2)) : min(N,n+floor(length(window)/2)));
        segment = segment .* win(1:length(segment));
        spec = fft(segment, N);
        tfr(:,n) = abs(spec(1:N/2+1)).^2;
    end
end

四、性能对比与应用案例

实验对比：
在变速行星齿轮箱故障诊断中，NLSTFT的瞬时频率估计相对误差小于0.6%，显著优于传统STFT（误差约1.5%）和CPP算法（计算时间长3倍）（表4）。时频分辨率提升如图18所示，阶次谱中故障特征更加清晰。

应用场景：

机械故障诊断：在变速、强噪声环境下精确提取齿轮或轴承的故障频率。
雷达信号处理：用于非线性调频信号的瞬时多普勒频率估计，提升目标定位精度。
生物医学信号分析：处理非平稳心电或脑电信号，捕捉瞬态事件（如癫痫发作）。

五、现有研究进展与未来方向

文献综述：

MR-STFT算法（2017）：通过分段采样与拟合提升超宽带信号估计精度，但依赖先验频率模型。
时频分布矩方法（2020）：利用STFT一阶矩近似瞬时频率，适用于单分量信号，但对多分量信号失效。
正则化理论改进（2023）：引入L1/L2约束提升时频分辨率，但计算复杂度较高。

未来研究方向：

自适应参数优化：动态调整窗函数和解调因子，适应更复杂的非线性调制信号。
多分量信号分离：结合盲源分离技术，解决多分量信号交叉干扰问题。
硬件加速：基于FPGA或GPU实现实时NLSTFT处理，满足高速信号分析需求。

六、结论

非线性STFT通过动态时频分析机制，有效克服了传统方法的固定分辨率缺陷，在瞬时频率估计中展现出高精度、强鲁棒性和低计算复杂度的优势。其在机械故障诊断、雷达信号处理等领域的成功应用验证了其理论价值与工程实用性。未来结合自适应算法与硬件加速技术，将进一步拓展其在复杂非线性信号处理中的应用场景。

📚2 运行结果

2.1 算例1

2.2 算例2

NLSTFT子函数代码：

function tfr = NLSTFT(x,c,fs,hlength);
% Non-linear Short time Fourier transform.
%   x : Signal.
%   c : First order derivative of signal IF.
%   fs : Sample Frequency .
%   hlength: Length of window function.

% tfr : Time-Frequency Representation.

%
% This program is free software; you can redistribute it and/or modify
% it according to your requirement.

[xrow,xcol] = size(x);
if (nargin < 3),
error('At least 3 parameter is required');
end;
Siglength=xrow;

if (nargin < 4),
hlength=floor(Siglength/4);
end;

hlength=hlength+1-rem(hlength,2);
h = tftb_window(hlength);

%t=1:xrow;
%[trow,tcol] = size(t);

[hrow,hcol]=size(h); Lh=(hrow-1)/2;

h=h/norm(h);

if (xcol~=1),
error('X must have one column');
end;

N=xrow;
t=1:xrow;

[trow,tcol] = size(t);

tt=(1:N)/fs;
tfr= zeros (N,tcol) ;
