🔥 内容介绍

在复杂信号处理领域，瞬时频率（Instantaneous Frequency, IF）作为描述信号局部振荡特性的关键参数，扮演着至关重要的角色。相较于基于傅里叶变换的全局频谱分析，瞬时频率能够刻画信号在不同时刻的频率变化，对于非平稳信号的分析尤其有效。然而，传统的瞬时频率估计方法往往面临精度、分辨率以及对噪声敏感性等挑战。近年来，随着非线性时频分析技术的兴起，特别是非线性短时傅里叶变换（Nonlinear Short-Time Fourier Transform, NSTFT）的提出，为瞬时频率的精确估计开辟了新的途径。本文将深入探讨非线性STFT在瞬时频率估计中的应用，分析其原理、优势以及面临的挑战。

传统时频分析方法，如短时傅里叶变换（Short-Time Fourier Transform, STFT），通过引入一个滑动窗口对信号进行分段，并对每个时间窗内的信号进行傅里叶变换。STFT的优点在于其直观性，能够提供信号的时频表示，但其分辨率受到海森堡不确定性原理的限制，即时间和频率分辨率之间存在此消彼长的矛盾。尤其对于具有快速频率变化的信号，STFT在时频平面上会产生谱展宽，导致瞬时频率估计精度下降。为了克服这一限制，研究人员提出了多种改进的时频分析方法，例如小波变换、Wigner-Ville分布等。然而，这些方法也各有其局限性，例如Wigner-Ville分布存在的交叉项问题。

非线性时频分析则另辟蹊径，通过引入非线性变换来改变信号的频率特性，以达到更精确的瞬时频率估计。其中，非线性STFT是一种重要的非线性时频分析方法。其核心思想在于，在进行傅里叶变换之前，对信号进行某种形式的非线性处理。这种非线性处理可以是将信号映射到高维空间，或者对信号进行某种非线性函数变换。通过这种非线性操作，可以将信号中的不同频率成分在时频平面上更好地分离，从而提高瞬时频率的估计精度。

非线性STFT的具体实现方法多种多样，常见的非线性处理包括：

1. 平方（Square）操作：

    对信号进行平方可以产生信号频率的二倍频成分，并通过对这些成分的分析来估计原信号的频率。然而，简单的平方操作也会产生额外的交叉项，需要进一步处理。

2. 解调（Demodulation）操作：

    通过将信号与某个估计的瞬时频率进行解调，可以得到一个频率更低、更容易分析的信号。这种方法通常需要对瞬时频率进行迭代估计。

3. 更高阶非线性变换：

    除了平方，还可以采用更高阶的非线性函数，例如立方、对数等，来突出信号的某些频率特性。

将这些非线性处理与STFT相结合，便形成了非线性STFT。例如，一种常见的非线性STFT是先对信号进行平方，然后计算平方后信号的STFT。此时，原信号的瞬时频率可以通过分析平方后信号的时频表示中的二倍频成分来估计。另一种方法是利用瞬时频率与信号导数之间的关系，通过非线性地处理信号及其导数来估计瞬时频率。

非线性STFT在瞬时频率估计中展现出诸多优势：

• 提高瞬时频率分辨率：

   通过非线性变换，可以将不同频率成分在时频平面上更好地聚焦，减少谱展宽，从而提高瞬时频率的估计精度。

• 增强抗噪能力：

   某些非线性变换可以有效地抑制噪声，使得在低信噪比条件下也能获得较准确的瞬时频率估计。例如，通过平方操作可以增强信号的能量，相对抑制噪声的影响。

• 更好地处理非平稳信号：

   非线性STFT能够更准确地捕捉信号的快速频率变化，尤其适用于分析调频信号、 chirp 信号等。

非线性STFT在瞬时频率估计中的应用范围广泛，包括：

• 生物医学信号处理：

   用于分析脑电图（EEG）、心电图（ECG）等信号的瞬时频率，揭示生理活动的变化规律。例如，在癫痫发作的脑电分析中，瞬时频率的变化可以作为重要的诊断依据。

• 机械故障诊断：

   通过分析机械振动信号的瞬时频率，可以识别设备的早期故障。例如，轴承故障会导致振动信号的瞬时频率出现异常变化。

• 通信系统：

   用于分析调制信号的瞬时频率，进行信号解调和信道估计。例如，在雷达信号处理中，瞬时频率的变化携带着目标信息。

• 地震信号分析：

   用于分析地震波的瞬时频率，研究地下结构的特性。

尽管非线性STFT在瞬时频率估计中表现出色，但仍面临一些挑战和需要深入研究的问题：

• 非线性处理的选择：

   选择合适的非线性变换对于瞬时频率估计的精度至关重要，但目前缺乏通用的指导原则，往往需要根据信号的特性进行经验性选择。

• 交叉项问题：

   某些非线性变换会产生额外的交叉项，干扰对瞬时频率的估计。需要开发有效的方法来抑制或消除这些交叉项。

• 计算复杂度：

   某些非线性STFT方法的计算复杂度较高，需要优化算法以满足实时处理的需求。

• 理论分析的不足：

   相较于线性时频分析，非线性时频分析的理论基础尚不完善，对非线性STFT的性质和性能的理论分析仍需深入。

未来的研究方向可以围绕以下几个方面展开：

• 自适应非线性STFT：

   开发能够根据信号特性自适应选择非线性变换的方法，以提高对不同类型信号的瞬时频率估计精度。

• 基于机器学习的非线性STFT：

   将机器学习技术应用于非线性STFT中，利用数据驱动的方法优化非线性变换和瞬时频率估计过程。

• 多组分信号的非线性STFT：

   发展能够有效处理多组分信号的非线性STFT方法，解决不同组分瞬时频率相互干扰的问题。

• 非线性STFT的理论研究：

   深入开展非线性STFT的理论研究，揭示其内在机理，为算法设计和性能分析提供理论指导。

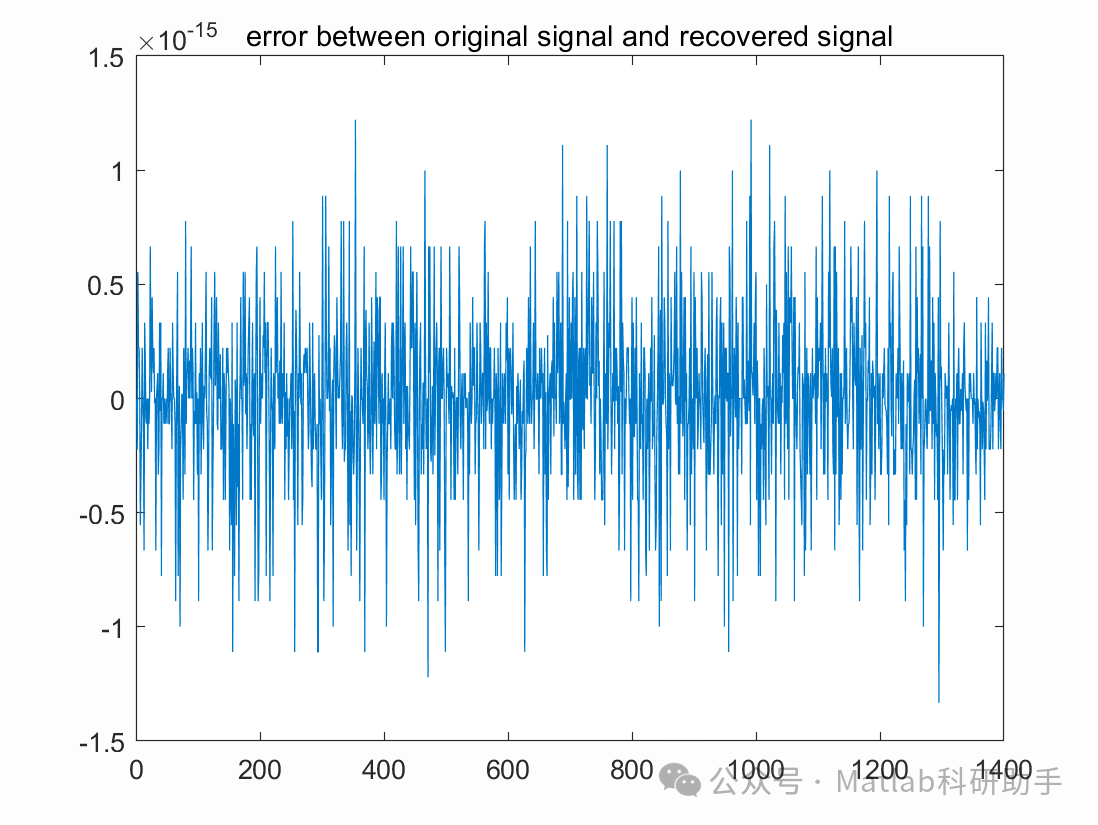

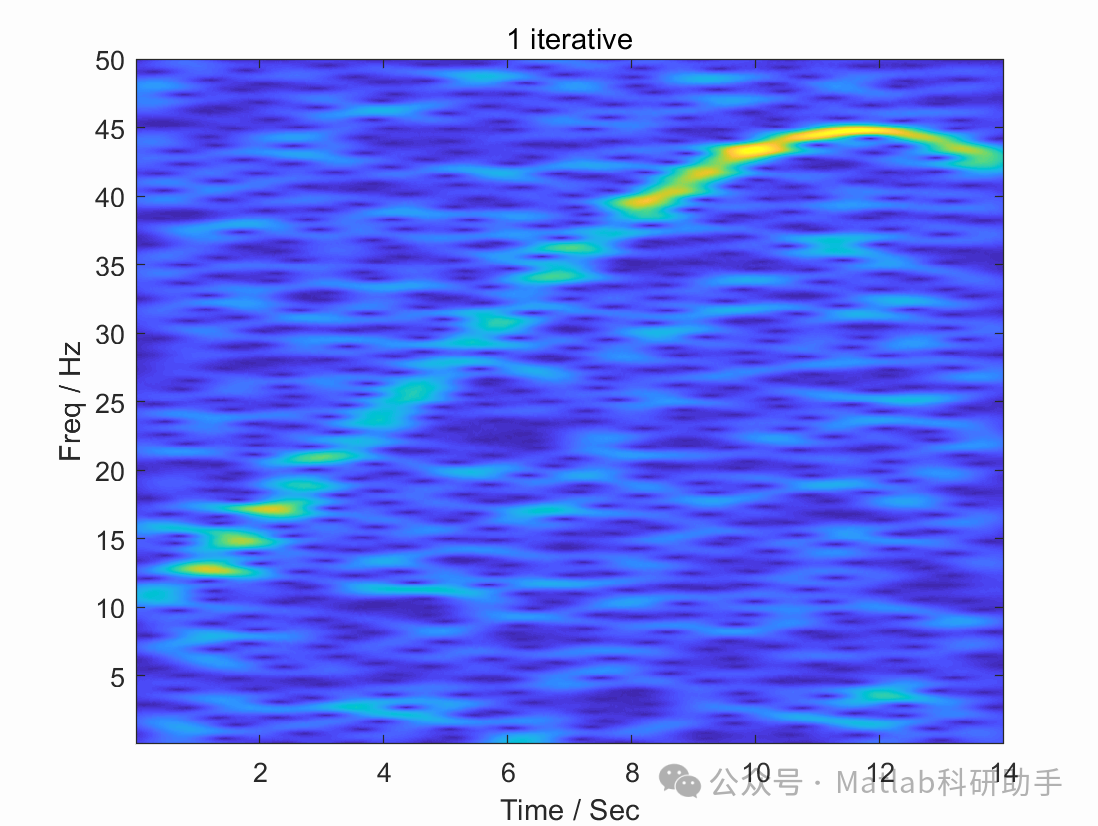

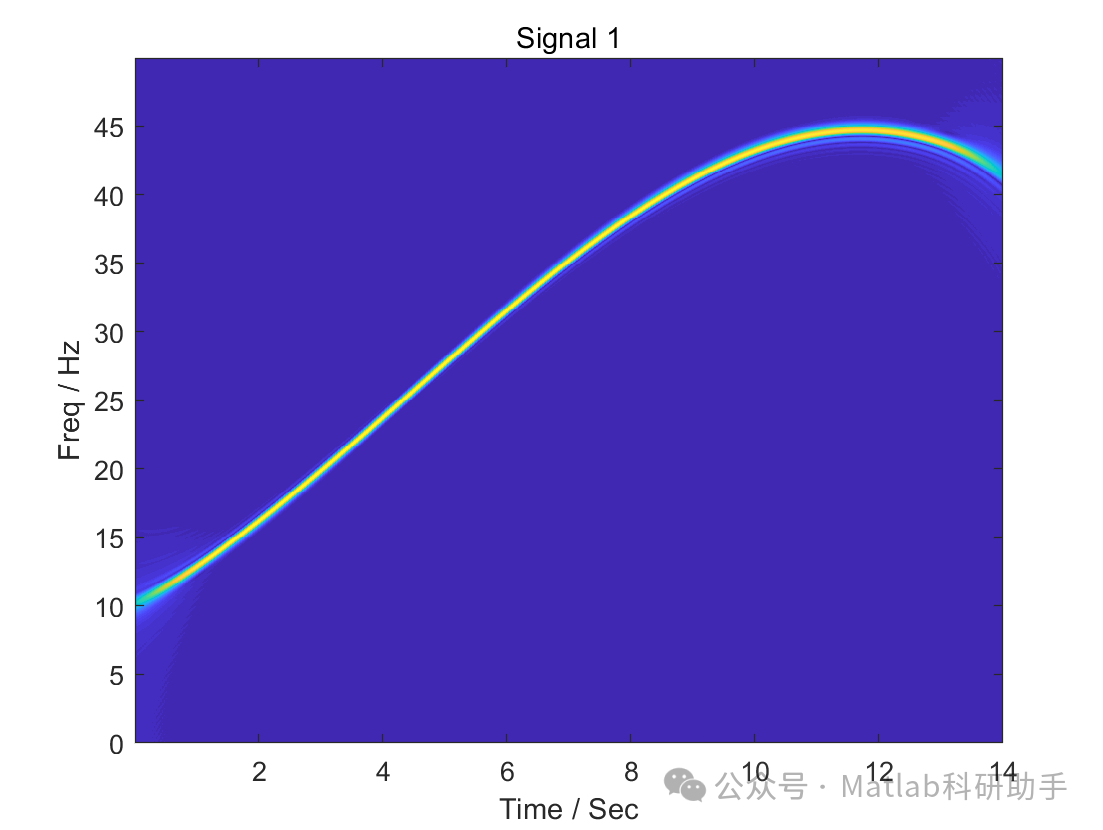

⛳️ 运行结果

🔗 参考文献

[1] 邹红星.参数化时频信号表示研究[D].清华大学[2025-04-24].DOI:CNKI:CDMD:1.2006.187206.

[2] 张国勤.时频分析在信号瞬时频率估计中的应用[J].自动化与仪器仪表, 2015(7):3.DOI:10.14016/j.cnki.1001-9227.2015.07.183.

[3] 张国勤.时频分析在信号瞬时频率估计中的应用[J].自动化与仪器仪表, 2015, 000(007):183-185.

📣 部分代码
