X光安检图像识别挑战赛-yolov8实现

赛题链接：https://challenge.xfyun.cn/topic/info?type=Xray-2024

赛事概要

赛题背景

X光安检机是目前我国使用最广泛的安检技术手段，广泛应用于城市轨交、铁路、机场、重点场馆、物流寄递等场景。使用人工智能技术，辅助一线安检员进行X光安检判图，可以有效降低因为人员疲劳或注意力不集中带来的漏报等问题。但在实际场景中，因物品的多样性、成像角度、遮挡等问题，为算法的开发带来了一定的挑战。

赛事任务

本赛事的任务是：基于科大讯飞提供的真实X光安检图像集构建检测模型，对X光安检图像中的指定类别的物品进行检测，识别出物体的位置和类别。

评审规则

数据说明

此次比赛提供带标注的训练数据，即待检测物品在包裹中的X光图像及其标注文件。标注文件中的类别为8类，包括：刀（knife）、扳手（wrench）、玻璃瓶（glassbottle）、饮料瓶（drinkbottle）、充电宝（powerbank）、雨伞（umbrella）、金属杯（metalcup）、打火机（lighter）。待识别物品的X光成像示意图如下图所示。

在这里插入图片描述

比赛提供的X光图像及其矩形框标注的文件按照数据来源存放在不同的文件夹中，图像文件采用jpg格式，标注文件采用xml格式，各字段含义参照voc数据集。voc各字段含义对应表为：

├── filename 文件名

├── size 图像尺寸

├── width 图像宽度

├── height 图像高度

└── depth 图像深度，一般为3表示是彩色图像

└── object 图像中的目标，可能有多个

├── name 该目标的标签名称

└── bndbox 该目标的标注框

├── xmin 该目标的左上角宽度方向坐标

├── ymin 该目标的左上角高度方向坐标

├── xmax 该目标的右下角宽度方向坐标

└── ymax 该目标的右下角高度方向坐标

评估指标

评测方式采用计算mAP（IoU = 0.5）的方式。

首先计算每个类的AP：

（1）根据预测框和标注框的IoU是否达到阈值0.5判断该预测框是真阳性还是假阳性；

（2）根据每个预测框的置信度进行从高到低排序；

（3）在不同置信度阈值下计算精确率和召回率，得到若干组PR值；

（4）绘制PR曲线并计算AP值。

然后计算mAP：把所有类的AP值求平均得到mAP。

提交要求

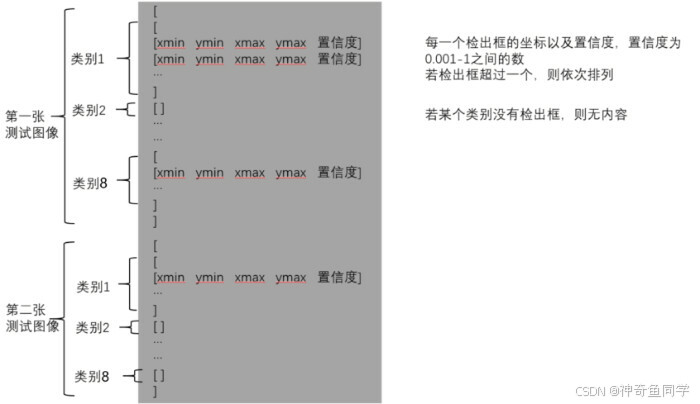

选手需要提交json格式文件，详情见示例。其中，坐标值必须为大于0的正数且不能超过图像的宽高。提交文件需按序排列，首先按图片顺序排列，然后按类别顺序排列，置信度顺序随意。

(a) 图片顺序，请按照图片编号顺序。

(b) 类别顺序，请参照下列顺序： {‘knife’: 1, wrench: 2, ‘glassbottle’: 3, drinkbottle: 4, powerbank: 5, ‘umbrella’: 6, ‘metalcup’: 7, ‘lighter’: 8}

在这里插入图片描述

数据转换处理

voc数据集格式转yolo数据集格式

网上有较多示例，这里不再赘述

类别顺序问题

比赛要求是从1开始(1-8)

yolo是从0开始(0-7)

解决方案一

voc数据集格式转yolo数据集格式时将类别序号修改为yolo格式
提交结果时将类别序号修改为要求格式

解决方案二

添加一个背景类别设置类别序号为0

数据特点分析

图片宽高分布

统计图片宽高，根据硬件、精度、速度要求设置imgsz大小；后期根据结果反馈调节

图片标签类别分布

yolov8训练生成的labels.jpg、labels_correlogram.jpg有相关信息；针对类别不平衡一般使用欠采样或过采样的方式解决；后期根据结果反馈调节

数据预处理

统计图片大小得知图片极大多数平均长宽在(512， 640)区间，极少数大于1280；由此暂定imgsz可设置为640、800、960、1120、1280、1440、1600等；考虑比赛追求高精度、硬件设备条件选取imgsz；后期根据结果反馈调节

原图片长宽比不一问题

原因：训练图片长宽比不一时yolov8会暴力调整图片为指定大小，造成图片形变量较大影响推理精度

思路解析

将图片按一定规则处理为统一的长宽比，保证训练、推理时形变量较小且较为统一
训练时暴力调整后形变量较大原图片也可当作扩增图片使用
一般方案为将原图变为按最长边的正方形，不足部分填充指定颜色（yolov8一般为(114, 114, 114)）

调整图片难点

图片形变后标签信息已经改变

# img_w, img_h  # 原始旧图片宽高
# img_h_new, img_w_new  # 新图片宽高

with open(labels_txt_path, 'r') as label_txt:
    for line in label_txt.readlines():
        yolo_label = line.strip().split(' ')

        category_id = int(yolo_label[0].strip())

        x_center = float(yolo_label[1].strip())
        y_center = float(yolo_label[2].strip())
        box_width = float(yolo_label[3].strip())
        box_height = float(yolo_label[4].strip())

        # 通过img_w, img_h, x_center, y_center, box_width, box_height计算x_min, y_min, x_max, y_max
        # ...

        # 将box信息转换到yolo格式
        box_w = x_max - x_min
        box_h = y_max - y_min
        xcenter = x_min + box_w / 2 + start_x
        ycenter = y_min + box_h / 2 + start_y

        # 绝对坐标转相对坐标，保存6位小数
        xcenter_01 = round(xcenter / img_w_new, 6)
        ycenter_01 = round(ycenter / img_h_new, 6)
        w = round(box_w / img_w_new, 6)
        h = round(box_h / img_h_new, 6)

推理评估

在ultralytics/cfg/default.yaml设置source、save_txt、save_conf等参数后。运行ultralytics/models/yolo/detect/predict.py文件即可

相关参数解释：
source: ../../../my_00_data/data_21/data/test/images # test图片位置

save_txt: True # (bool) save results as .txt file  # 是否保存推理文件
save_conf: True # (bool) save results with confidence scores  # 推理结果里是否保存置信度分数

提交结果准备

yolo格式转提交的json格式

核心代码

在这里插入图片描述

json_data_01 = []  # 用于存储json文件
for file_path_temp in img_list:
    json_data_02 = []  # 用于存储每一张图片的json信息
    #
    for k in range(classes_num):  # classes_num 类别数量 这里为8
        json_data_02.append([])  #
    json_data_01.append(json_data_02)
    image = cv2.imread(file_path_temp)
    h, w, c = image.shape
    labels_txt_path = file_path_temp.replace('images', 'labels').replace('jpg', 'txt')
    if os.path.exists(labels_txt_path):
        with open(labels_txt_path, 'r') as label_txt:
            for line in label_txt.readlines():
                json_data_03 = []
                yolo_label = line.strip().split(' ')

                category_id = int(yolo_label[0].strip())

                x_center = float(yolo_label[1].strip())
                y_center = float(yolo_label[2].strip())
                box_width = float(yolo_label[3].strip())
                box_height = float(yolo_label[4].strip())

                # 通过w, h, x_center, y_center, box_width, box_height计算x_min, y_min, x_max, y_max
                # ...

                # [12.966, 92.649, 159.565, 217.636, 0.901]
                json_data_03.append(round(x_min, 2))
                json_data_03.append(round(y_min, 2))
                json_data_03.append(round(x_max, 2))
                json_data_03.append(round(y_max, 2))
                json_data_03.append(float(yolo_label[5].strip()))

                # 下标从0开始
                json_data_02[category_id].append(json_data_03)
    else:
        pass  # 文件不存在
print(json_data_01)
# 保存json文件
# ...
