简介
SRGAN全称:super-resolution generative adversarial network,是利用生成对抗网络进行图像超分辨率重建的一种深度学习网络。

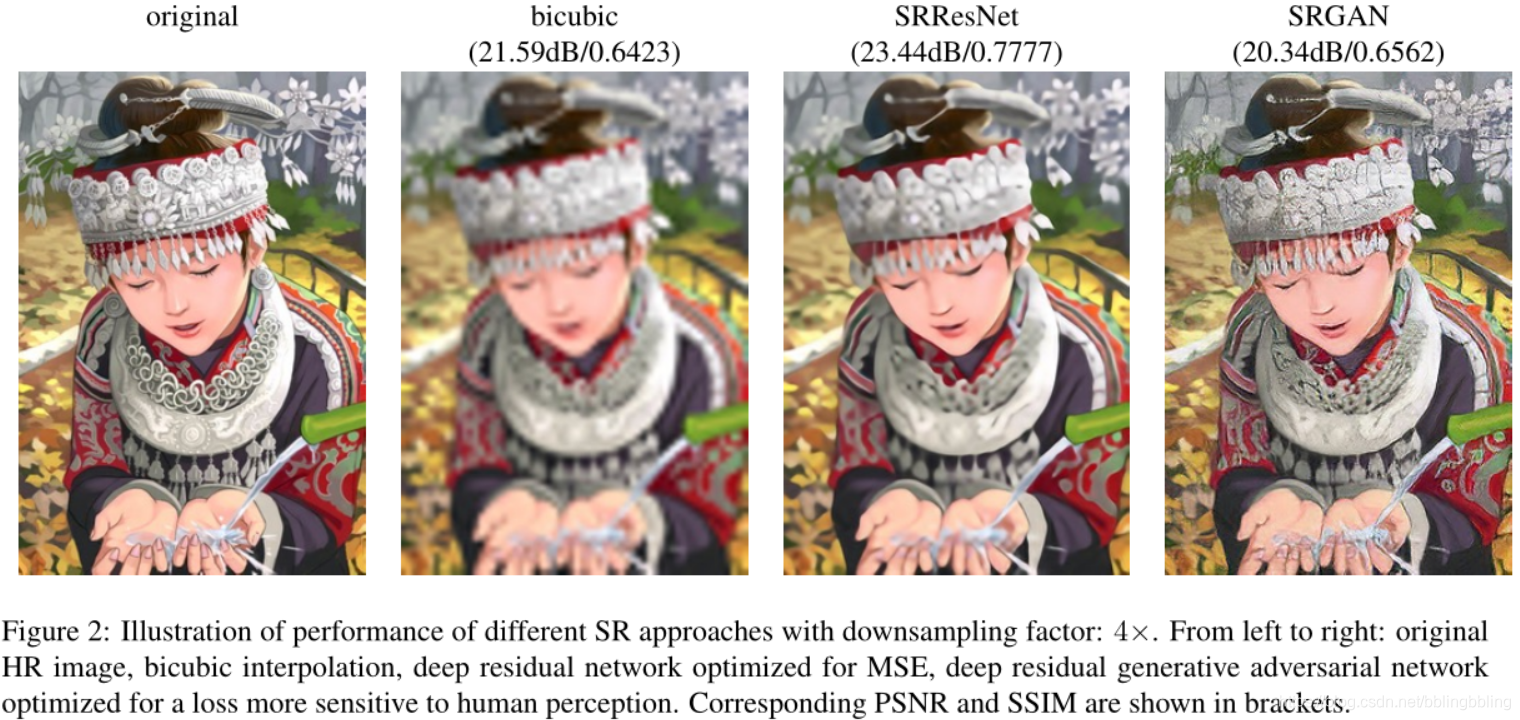

效果展示

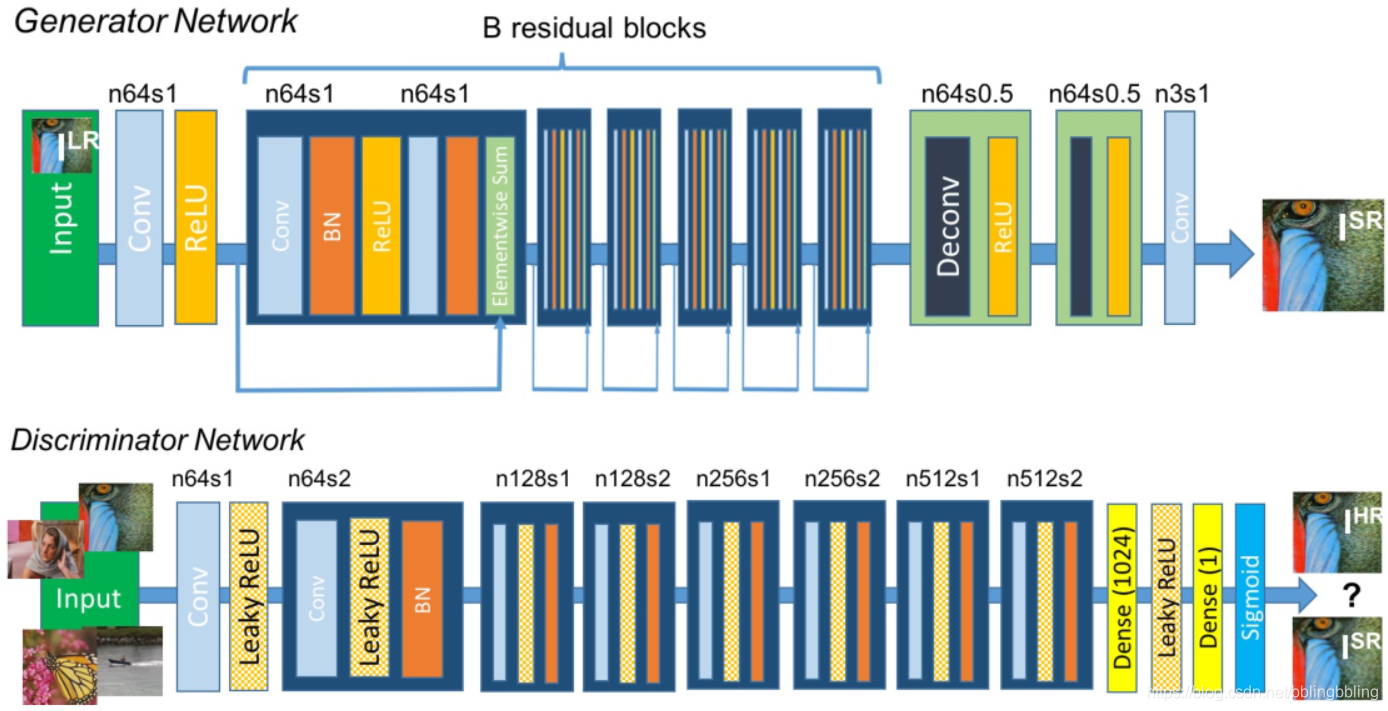

网络结构
网络由生成网络和判别网络组成。
生成网络:input + Conv(channel = 64, stride = 1) + Relu + B个残差块 + 2次Deconv(4倍放大)
判别网络:input + Conv(channel = 64, stride = 1) + Leaky Relu + 重复卷积块(Conv+Leak Relu+BN)进行下采样 + Dense + Sigmoid (结果和1或0对比)
Loss函数

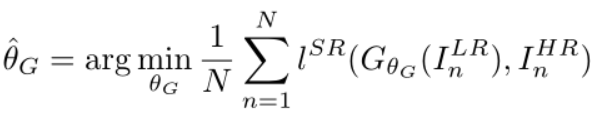

1.优化目标
2.损失函数

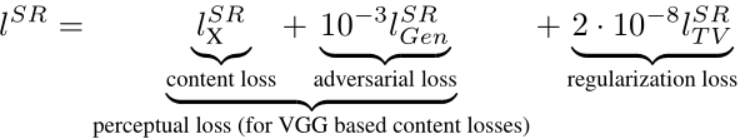

总损失 = 内容损失 + 对抗损失 + 正则项
其中,正则项基于全变分损失,用来去噪,使图像变得平滑。
3.感知损失
感知损失 = 内容损失 + 对抗损失

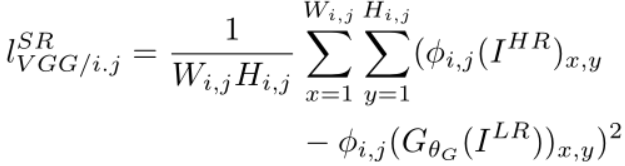

内容损失:
采用VGG提取特征,计算fake和gt特征的欧氏距离。
尽管使用传统的MSE损失函数能实现高的信噪比PSNR,但缺失了高频内容,使生成的图像过于平滑。所以使用VGG损失函数。

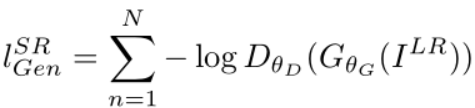

对抗损失:
判别生成网络生成的样本。
训练过程
生成网络和判别网络交替训练。
判别网络:
# original的imgs_hr和valid=1对比
# generator的fake_hr和fake=0对比
imgs_hr, imgs_lr = self.data_loader.load_data(batch_size)
fake_hr = self.generator.predict(imgs_lr)
d_loss_real = self.discriminator.train_on_batch(imgs_hr, valid=1)
d_loss_fake = self.discriminator.train_on_batch(fake_hr, fake=0)
d_loss = 0.5 * np.add(d_loss_real, d_loss_fake)
生成网络:
# generator的fake_hr判别结果validity和valid=1对比
# 通过VGG的fake_features和image_features对比
fake_hr = self.generator(img_lr)
fake_features = self.vgg(fake_hr)
validity = self.discriminator(fake_hr)
self.combined = Model(img_lr, [validity, fake_features])
imgs_hr, imgs_lr = self.data_loader.load_data(batch_size)
image_features = self.vgg.predict(imgs_hr)
g_loss = self.combined.train_on_batch(imgs_lr, [valid=1, image_features])
网络计算参数
判别网络参数
input = generate (512, 512, 3)--------> output = (32, 32, 1)
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
input_3 (InputLayer) (None, 512, 512, 3) 0
_________________________________________________________________
conv2d_1 (Conv2D) (None, 512, 512, 64) 1792
_________________________________________________________________
leaky_re_lu_1 (LeakyReLU) (None, 512, 512, 64) 0
_________________________________________________________________
conv2d_2 (Conv2D) (None, 256, 256, 64) 36928
_________________________________________________________________
leaky_re_lu_2 (LeakyReLU) (None, 256, 256, 64) 0
_________________________________________________________________
batch_normalization_1 (Batch (None, 256, 256, 64) 256
_________________________________________________________________
conv2d_3 (Conv2D) (None, 256, 256, 128) 73856
_________________________________________________________________
leaky_re_lu_3 (LeakyReLU) (None, 256, 256, 128) 0
_________________________________________________________________
batch_normalization_2 (Batch (None, 256, 256, 128) 512
_________________________________________________________________
conv2d_4 (Conv2D) (None, 128, 128, 128) 147584
_________________________________________________________________
leaky_re_lu_4 (LeakyReLU) (None, 128, 128, 128) 0
_________________________________________________________________
batch_normalization_3 (Batch (None, 128, 128, 128) 512
_________________________________________________________________
conv2d_5 (Conv2D) (None, 128, 128, 256) 295168
_________________________________________________________________
leaky_re_lu_5 (LeakyReLU) (None, 128, 128, 256) 0
_________________________________________________________________
batch_normalization_4 (Batch (None, 128, 128, 256) 1024
_________________________________________________________________
conv2d_6 (Conv2D) (None, 64, 64, 256) 590080
_________________________________________________________________
leaky_re_lu_6 (LeakyReLU) (None, 64, 64, 256) 0
_________________________________________________________________
batch_normalization_5 (Batch (None, 64, 64, 256) 1024
_________________________________________________________________
conv2d_7 (Conv2D) (None, 64, 64, 512) 1180160
_________________________________________________________________
leaky_re_lu_7 (LeakyReLU) (None, 64, 64, 512) 0
_________________________________________________________________
batch_normalization_6 (Batch (None, 64, 64, 512) 2048
_________________________________________________________________
conv2d_8 (Conv2D) (None, 32, 32, 512) 2359808
_________________________________________________________________
leaky_re_lu_8 (LeakyReLU) (None, 32, 32, 512) 0
_________________________________________________________________
batch_normalization_7 (Batch (None, 32, 32, 512) 2048
_________________________________________________________________
dense_1 (Dense) (None, 32, 32, 1024) 525312
_________________________________________________________________
leaky_re_lu_9 (LeakyReLU) (None, 32, 32, 1024) 0
_________________________________________________________________
dense_2 (Dense) (None, 32, 32, 1) 1025
=================================================================
Total params: 5,219,137
Trainable params: 5,215,425
Non-trainable params: 3,712
生成网络参数
input = original (128, 128, 3)--------> output = (512, 512, 3)
__________________________________________________________________________________________________
Layer (type) Output Shape Param # Connected to
==================================================================================================
input_4 (InputLayer) (None, 128, 128, 3) 0
__________________________________________________________________________________________________
conv2d_9 (Conv2D) (None, 128, 128, 64) 15616 input_4[0][0]
__________________________________________________________________________________________________
activation_1 (Activation) (None, 128, 128, 64) 0 conv2d_9[0][0]
__________________________________________________________________________________________________
conv2d_10 (Conv2D) (None, 128, 128, 64) 36928 activation_1[0][0]
__________________________________________________________________________________________________
batch_normalization_8 (BatchNor (None, 128, 128, 64) 256 conv2d_10[0][0]
__________________________________________________________________________________________________
activation_2 (Activation) (None, 128, 128, 64) 0 batch_normalization_8[0][0]
__________________________________________________________________________________________________
conv2d_11 (Conv2D) (None, 128, 128, 64) 36928 activation_2[0][0]
__________________________________________________________________________________________________
batch_normalization_9 (BatchNor (None, 128, 128, 64) 256 conv2d_11[0][0]
__________________________________________________________________________________________________
add_1 (Add) (None, 128, 128, 64) 0 batch_normalization_9[0][0]
activation_1[0][0]
__________________________________________________________________________________________________
conv2d_12 (Conv2D) (None, 128, 128, 64) 36928 add_1[0][0]
__________________________________________________________________________________________________
batch_normalization_10 (BatchNo (None, 128, 128, 64) 256 conv2d_12[0][0]
__________________________________________________________________________________________________
activation_3 (Activation) (None, 128, 128, 64) 0 batch_normalization_10[0][0]
__________________________________________________________________________________________________
conv2d_13 (Conv2D) (None, 128, 128, 64) 36928 activation_3[0][0]
__________________________________________________________________________________________________
batch_normalization_11 (BatchNo (None, 128, 128, 64) 256 conv2d_13[0][0]
__________________________________________________________________________________________________
add_2 (Add) (None, 128, 128, 64) 0 batch_normalization_11[0][0]
add_1[0][0]
__________________________________________________________________________________________________
conv2d_14 (Conv2D) (None, 128, 128, 64) 36928 add_2[0][0]
__________________________________________________________________________________________________
batch_normalization_12 (BatchNo (None, 128, 128, 64) 256 conv2d_14[0][0]
__________________________________________________________________________________________________
activation_4 (Activation) (None, 128, 128, 64) 0 batch_normalization_12[0][0]
__________________________________________________________________________________________________
conv2d_15 (Conv2D) (None, 128, 128, 64) 36928 activation_4[0][0]
__________________________________________________________________________________________________
batch_normalization_13 (BatchNo (None, 128, 128, 64) 256 conv2d_15[0][0]
__________________________________________________________________________________________________
add_3 (Add) (None, 128, 128, 64) 0 batch_normalization_13[0][0]
add_2[0][0]
__________________________________________________________________________________________________
conv2d_16 (Conv2D) (None, 128, 128, 64) 36928 add_3[0][0]
__________________________________________________________________________________________________
batch_normalization_14 (BatchNo (None, 128, 128, 64) 256 conv2d_16[0][0]
__________________________________________________________________________________________________
activation_5 (Activation) (None, 128, 128, 64) 0 batch_normalization_14[0][0]
__________________________________________________________________________________________________
conv2d_17 (Conv2D) (None, 128, 128, 64) 36928 activation_5[0][0]
__________________________________________________________________________________________________
batch_normalization_15 (BatchNo (None, 128, 128, 64) 256 conv2d_17[0][0]
__________________________________________________________________________________________________
add_4 (Add) (None, 128, 128, 64) 0 batch_normalization_15[0][0]
add_3[0][0]
__________________________________________________________________________________________________
conv2d_18 (Conv2D) (None, 128, 128, 64) 36928 add_4[0][0]
__________________________________________________________________________________________________
batch_normalization_16 (BatchNo (None, 128, 128, 64) 256 conv2d_18[0][0]
__________________________________________________________________________________________________
activation_6 (Activation) (None, 128, 128, 64) 0 batch_normalization_16[0][0]
__________________________________________________________________________________________________
conv2d_19 (Conv2D) (None, 128, 128, 64) 36928 activation_6[0][0]
__________________________________________________________________________________________________
batch_normalization_17 (BatchNo (None, 128, 128, 64) 256 conv2d_19[0][0]
__________________________________________________________________________________________________
add_5 (Add) (None, 128, 128, 64) 0 batch_normalization_17[0][0]
add_4[0][0]
__________________________________________________________________________________________________
conv2d_20 (Conv2D) (None, 128, 128, 64) 36928 add_5[0][0]
__________________________________________________________________________________________________
batch_normalization_18 (BatchNo (None, 128, 128, 64) 256 conv2d_20[0][0]
__________________________________________________________________________________________________
activation_7 (Activation) (None, 128, 128, 64) 0 batch_normalization_18[0][0]
__________________________________________________________________________________________________
conv2d_21 (Conv2D) (None, 128, 128, 64) 36928 activation_7[0][0]
__________________________________________________________________________________________________
batch_normalization_19 (BatchNo (None, 128, 128, 64) 256 conv2d_21[0][0]
__________________________________________________________________________________________________
add_6 (Add) (None, 128, 128, 64) 0 batch_normalization_19[0][0]
add_5[0][0]
__________________________________________________________________________________________________
conv2d_22 (Conv2D) (None, 128, 128, 64) 36928 add_6[0][0]
__________________________________________________________________________________________________
batch_normalization_20 (BatchNo (None, 128, 128, 64) 256 conv2d_22[0][0]
__________________________________________________________________________________________________
activation_8 (Activation) (None, 128, 128, 64) 0 batch_normalization_20[0][0]
__________________________________________________________________________________________________
conv2d_23 (Conv2D) (None, 128, 128, 64) 36928 activation_8[0][0]
__________________________________________________________________________________________________
batch_normalization_21 (BatchNo (None, 128, 128, 64) 256 conv2d_23[0][0]
__________________________________________________________________________________________________
add_7 (Add) (None, 128, 128, 64) 0 batch_normalization_21[0][0]
add_6[0][0]
__________________________________________________________________________________________________
conv2d_24 (Conv2D) (None, 128, 128, 64) 36928 add_7[0][0]
__________________________________________________________________________________________________
batch_normalization_22 (BatchNo (None, 128, 128, 64) 256 conv2d_24[0][0]
__________________________________________________________________________________________________
activation_9 (Activation) (None, 128, 128, 64) 0 batch_normalization_22[0][0]
__________________________________________________________________________________________________
conv2d_25 (Conv2D) (None, 128, 128, 64) 36928 activation_9[0][0]
__________________________________________________________________________________________________
batch_normalization_23 (BatchNo (None, 128, 128, 64) 256 conv2d_25[0][0]
__________________________________________________________________________________________________
add_8 (Add) (None, 128, 128, 64) 0 batch_normalization_23[0][0]
add_7[0][0]
__________________________________________________________________________________________________
conv2d_26 (Conv2D) (None, 128, 128, 64) 36928 add_8[0][0]
__________________________________________________________________________________________________
batch_normalization_24 (BatchNo (None, 128, 128, 64) 256 conv2d_26[0][0]
__________________________________________________________________________________________________
activation_10 (Activation) (None, 128, 128, 64) 0 batch_normalization_24[0][0]
__________________________________________________________________________________________________
conv2d_27 (Conv2D) (None, 128, 128, 64) 36928 activation_10[0][0]
__________________________________________________________________________________________________
batch_normalization_25 (BatchNo (None, 128, 128, 64) 256 conv2d_27[0][0]
__________________________________________________________________________________________________
add_9 (Add) (None, 128, 128, 64) 0 batch_normalization_25[0][0]
add_8[0][0]
__________________________________________________________________________________________________
conv2d_28 (Conv2D) (None, 128, 128, 64) 36928 add_9[0][0]
__________________________________________________________________________________________________
batch_normalization_26 (BatchNo (None, 128, 128, 64) 256 conv2d_28[0][0]
__________________________________________________________________________________________________
activation_11 (Activation) (None, 128, 128, 64) 0 batch_normalization_26[0][0]
__________________________________________________________________________________________________
conv2d_29 (Conv2D) (None, 128, 128, 64) 36928 activation_11[0][0]
__________________________________________________________________________________________________
batch_normalization_27 (BatchNo (None, 128, 128, 64) 256 conv2d_29[0][0]
__________________________________________________________________________________________________
add_10 (Add) (None, 128, 128, 64) 0 batch_normalization_27[0][0]
add_9[0][0]
__________________________________________________________________________________________________
conv2d_30 (Conv2D) (None, 128, 128, 64) 36928 add_10[0][0]
__________________________________________________________________________________________________
batch_normalization_28 (BatchNo (None, 128, 128, 64) 256 conv2d_30[0][0]
__________________________________________________________________________________________________
activation_12 (Activation) (None, 128, 128, 64) 0 batch_normalization_28[0][0]
__________________________________________________________________________________________________
conv2d_31 (Conv2D) (None, 128, 128, 64) 36928 activation_12[0][0]
__________________________________________________________________________________________________
batch_normalization_29 (BatchNo (None, 128, 128, 64) 256 conv2d_31[0][0]
__________________________________________________________________________________________________
add_11 (Add) (None, 128, 128, 64) 0 batch_normalization_29[0][0]
add_10[0][0]
__________________________________________________________________________________________________
conv2d_32 (Conv2D) (None, 128, 128, 64) 36928 add_11[0][0]
__________________________________________________________________________________________________
batch_normalization_30 (BatchNo (None, 128, 128, 64) 256 conv2d_32[0][0]
__________________________________________________________________________________________________
activation_13 (Activation) (None, 128, 128, 64) 0 batch_normalization_30[0][0]
__________________________________________________________________________________________________
conv2d_33 (Conv2D) (None, 128, 128, 64) 36928 activation_13[0][0]
__________________________________________________________________________________________________
batch_normalization_31 (BatchNo (None, 128, 128, 64) 256 conv2d_33[0][0]
__________________________________________________________________________________________________
add_12 (Add) (None, 128, 128, 64) 0 batch_normalization_31[0][0]
add_11[0][0]
__________________________________________________________________________________________________
conv2d_34 (Conv2D) (None, 128, 128, 64) 36928 add_12[0][0]
__________________________________________________________________________________________________
batch_normalization_32 (BatchNo (None, 128, 128, 64) 256 conv2d_34[0][0]
__________________________________________________________________________________________________
activation_14 (Activation) (None, 128, 128, 64) 0 batch_normalization_32[0][0]
__________________________________________________________________________________________________
conv2d_35 (Conv2D) (None, 128, 128, 64) 36928 activation_14[0][0]
__________________________________________________________________________________________________
batch_normalization_33 (BatchNo (None, 128, 128, 64) 256 conv2d_35[0][0]
__________________________________________________________________________________________________
add_13 (Add) (None, 128, 128, 64) 0 batch_normalization_33[0][0]
add_12[0][0]
__________________________________________________________________________________________________
conv2d_36 (Conv2D) (None, 128, 128, 64) 36928 add_13[0][0]
__________________________________________________________________________________________________
batch_normalization_34 (BatchNo (None, 128, 128, 64) 256 conv2d_36[0][0]
__________________________________________________________________________________________________
activation_15 (Activation) (None, 128, 128, 64) 0 batch_normalization_34[0][0]
__________________________________________________________________________________________________
conv2d_37 (Conv2D) (None, 128, 128, 64) 36928 activation_15[0][0]
__________________________________________________________________________________________________
batch_normalization_35 (BatchNo (None, 128, 128, 64) 256 conv2d_37[0][0]
__________________________________________________________________________________________________
add_14 (Add) (None, 128, 128, 64) 0 batch_normalization_35[0][0]
add_13[0][0]
__________________________________________________________________________________________________
conv2d_38 (Conv2D) (None, 128, 128, 64) 36928 add_14[0][0]
__________________________________________________________________________________________________
batch_normalization_36 (BatchNo (None, 128, 128, 64) 256 conv2d_38[0][0]
__________________________________________________________________________________________________
activation_16 (Activation) (None, 128, 128, 64) 0 batch_normalization_36[0][0]
__________________________________________________________________________________________________
conv2d_39 (Conv2D) (None, 128, 128, 64) 36928 activation_16[0][0]
__________________________________________________________________________________________________
batch_normalization_37 (BatchNo (None, 128, 128, 64) 256 conv2d_39[0][0]
__________________________________________________________________________________________________
add_15 (Add) (None, 128, 128, 64) 0 batch_normalization_37[0][0]
add_14[0][0]
__________________________________________________________________________________________________
conv2d_40 (Conv2D) (None, 128, 128, 64) 36928 add_15[0][0]
__________________________________________________________________________________________________
batch_normalization_38 (BatchNo (None, 128, 128, 64) 256 conv2d_40[0][0]
__________________________________________________________________________________________________
activation_17 (Activation) (None, 128, 128, 64) 0 batch_normalization_38[0][0]
__________________________________________________________________________________________________
conv2d_41 (Conv2D) (None, 128, 128, 64) 36928 activation_17[0][0]
__________________________________________________________________________________________________
batch_normalization_39 (BatchNo (None, 128, 128, 64) 256 conv2d_41[0][0]
__________________________________________________________________________________________________
add_16 (Add) (None, 128, 128, 64) 0 batch_normalization_39[0][0]
add_15[0][0]
__________________________________________________________________________________________________
conv2d_42 (Conv2D) (None, 128, 128, 64) 36928 add_16[0][0]
__________________________________________________________________________________________________
batch_normalization_40 (BatchNo (None, 128, 128, 64) 256 conv2d_42[0][0]
__________________________________________________________________________________________________
add_17 (Add) (None, 128, 128, 64) 0 batch_normalization_40[0][0]
activation_1[0][0]
__________________________________________________________________________________________________
up_sampling2d_1 (UpSampling2D) (None, 256, 256, 64) 0 add_17[0][0]
__________________________________________________________________________________________________
conv2d_43 (Conv2D) (None, 256, 256, 256 147712 up_sampling2d_1[0][0]
__________________________________________________________________________________________________
activation_18 (Activation) (None, 256, 256, 256 0 conv2d_43[0][0]
__________________________________________________________________________________________________
up_sampling2d_2 (UpSampling2D) (None, 512, 512, 256 0 activation_18[0][0]
__________________________________________________________________________________________________
conv2d_44 (Conv2D) (None, 512, 512, 256 590080 up_sampling2d_2[0][0]
__________________________________________________________________________________________________
activation_19 (Activation) (None, 512, 512, 256 0 conv2d_44[0][0]
__________________________________________________________________________________________________
conv2d_45 (Conv2D) (None, 512, 512, 3) 62211 activation_19[0][0]
==================================================================================================
Total params: 2,042,691
Trainable params: 2,038,467
Non-trainable params: 4,224
