矢量场图（quiver）用于用箭头直观表示场中各点的方向与大小，常见于速度场、力场可视化。
流线图（streamline）则描绘场中粒子的连续轨迹，展示整体流动趋势，适合流体、风场等分析。本文给出详细讲解，如需查看完整内容，请订阅专栏

矢量场图（Quiver）

概念

矢量场图通过箭头表示场中每个点的方向和大小常用于描述速度场、力场、电磁场等。

使用场景

流体力学：显示流体在各位置的速度方向与大小
电磁场可视化：表示磁场/电场方向
导航与机器人学：展示机器人或无人机的速度向量
物理仿真：显示粒子运动趋势

基本语法

quiver(X, Y, U, V)             % 基本矢量场
quiver(X, Y, U, V, scale)      % 缩放箭头长度
quiver(X, Y, U, V, 'Color','r') % 指定颜色

X, Y：箭头起点坐标
U, V：箭头水平与垂直分量
scale：箭头长度缩放因子

简单的例程示例

clc;clear;close all;
% 简单矢量场图
figure;
[x, y] = meshgrid(-2:1:2, -2:1:2); % 网格
u = -y; v = x;                     % 分量（旋转场）
quiver(x, y, u, v, 0.5, 'r');      % 绘制箭头
axis equal; grid on;
title('简单矢量场图');

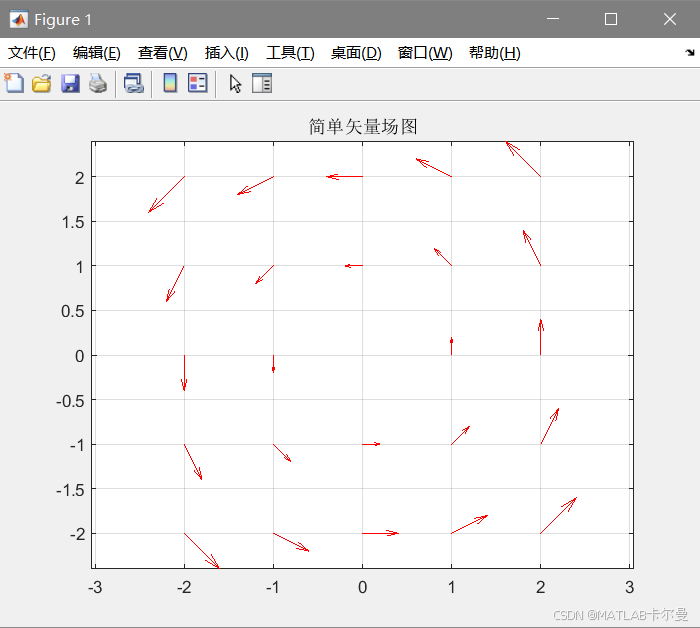

运行结果：
在这里插入图片描述

进阶示例

clear; clc;

% 创建网格
[X, Y] = meshgrid(-2:0.4:2, -2:0.4:2);

% 定义一个简单的涡旋矢量场
U = -Y;
V = X;

% 计算矢量的大小
magnitude = sqrt(U.^2 + V.^2);

figure;
% 进阶方法：使用scatter + quiver组合
quiver(X, Y, U, V, 1.5, 'k');  % 先画黑色箭头
hold on;
scatter(X(:), Y(:), 50, magnitude(:), 'filled');  % 用散点图显示颜色
colorbar;
colormap(jet);
title('quiver + scatter示例');
axis equal;

特点：

添加颜色，辅助（直观）展示矢量大小
axis equal 保持比例不失真
适合展示旋转场、速度场

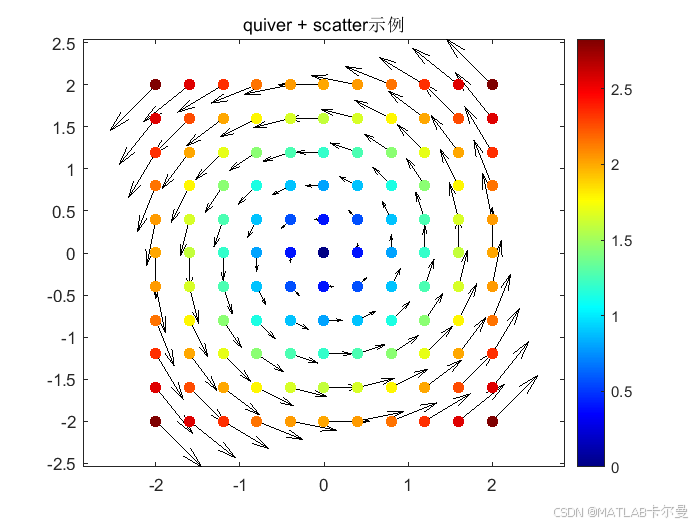

运行结果：

在这里插入图片描述

流线图（Streamline）

概念

流线图用于描绘流场的轨迹，箭头沿流动方向排列，表示场的整体流向。

使用场景

流体模拟：可视化流体颗粒的运动轨迹
风场分析：气象学中展示风向与风速
磁力线可视化：展示磁场的方向分布
路径规划：机器人或无人机路径生成参考

基本语法

streamline(X, Y, U, V, startX, startY)

X, Y：网格坐标
U, V：速度分量
startX, startY：流线起点坐标

简单例程

figure;
% 网格与流场
[x, y] = meshgrid(-2:0.2:2, -2:0.2:2);
u = -y;
v = x; % 旋转场

% 流线起点
startx = -1.5:0.5:1.5;
starty = -1.5:0.5:1.5;
% 绘制流线
streamline(x, y, u, v, startx, starty);
hold on;

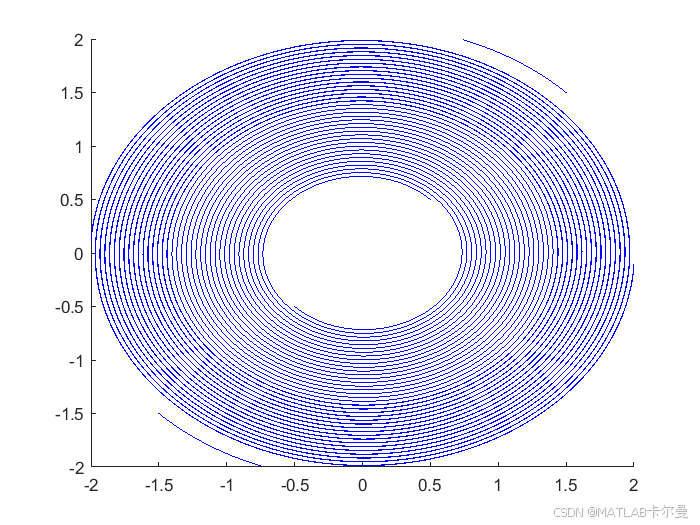

运行结果：
在这里插入图片描述

进阶示例

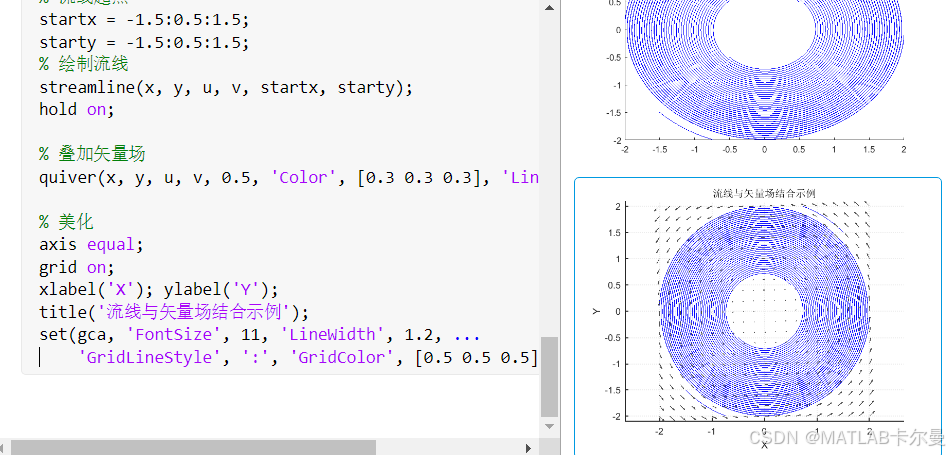

figure;
% 网格与流场
[x, y] = meshgrid(-2:0.2:2, -2:0.2:2);
u = -y;
v = x; % 旋转场

% 流线起点
startx = -1.5:0.5:1.5;
starty = -1.5:0.5:1.5;
% 绘制流线
streamline(x, y, u, v, startx, starty);
hold on;

% 叠加矢量场
quiver(x, y, u, v, 0.5, 'Color', [0.3 0.3 0.3], 'LineWidth', 0.8);

% 美化
axis equal;
grid on;
xlabel('X'); ylabel('Y');

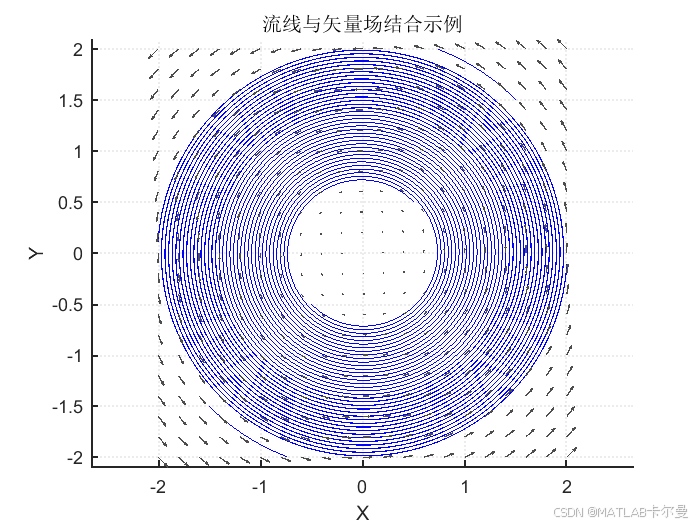

title('流线与矢量场结合示例');
set(gca, 'FontSize', 11, 'LineWidth', 1.2, ...
    'GridLineStyle', ':', 'GridColor', [0.5 0.5 0.5]);
