cocos2d-x3.2总结(一)Position和AnchorPoint的关系

当cocos2d-x引擎需要绘图时，就需要Position和AnchorPoint等属性。例如：在创建一个Sprite时，要设置Sprite的Position，而我们常常没有设置AnchorPoint，这是因为精灵的AnchorPoint默认值为（0.5,0.5）,其他节点的默认值为(0,0)。那Position和AnchorPoint之间究竟有什么关系呢？下面将逐一讲解。

第一步，我们要知道cocos2d-x中绘图坐标系是以左下角为原点，向上为y轴正方向，向右为x轴正方向。如下图：

第二步，我们要了解AnchorPoint.x和AnchorPoint.y分别是相对于所绘图的最左边width和最下边height的比例，所以AnchorPoint.x和AnchorPoint.y只能在0~1之间取值。

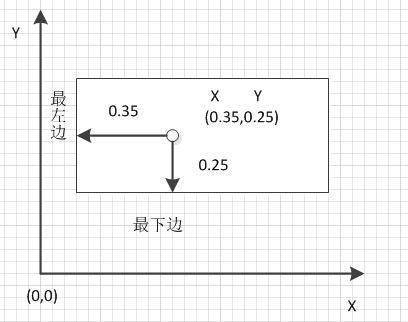

第三步，我们要明确AnchorPoint.x的值是相对于矩形绘图最左边距离的比例，AnchorPoint.y的值是相对于矩形绘图下边距离的比例。如下图：

 第四步，当我们设定了精灵的Position(a,b)时，精灵在屏幕上的绘制要参考AnchorPoint的值。这里要假设精灵的Position(a,b)是固定的，所以此时要AnchorPoint为中心来绘制图形。由于AnchorPoint的点和Position的点同一个点，不同的是AnchorPoint点的值是比例值，在第三步中有讲解。所以，绘制图形的思路就是在固定Position点上，根据AnchorPoint不同的比例值，上下左右移动图形来达到比例值，最终得出图形。注意移动x、y的比例分别是相对于最左边和最下边的。

第五步，我们根据AnchorPoint不同比例值给出具体的绘图，这里Position(a,b)是固定的。

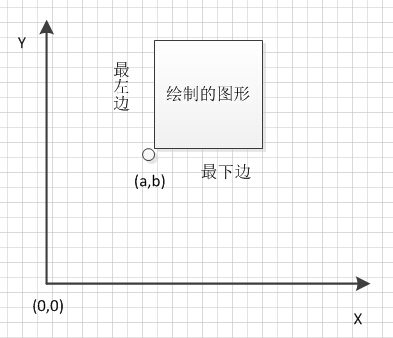

1.AnchorPoint(0,0),由于x=0,y=0,那么点到最左边的距离比例为0，点到最下边的距离比例为0，即绘制点在图形的左下角。如下图：

在cocos2d-x代码如代码1，绘制效果如效果1。为了使绘制的图形显示得更具体，我们设置Positon(400,100)。

代码1：

    Sprite*testSprite=Sprite::create("1.jpg");
    testSprite->setPosition(400,100);
    testSprite->setAnchorPoint(Vec2(0,0));
    this->addChild(testSprite);

效果1：

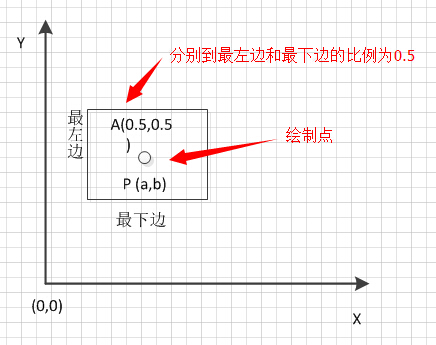

2.AnchorPoint(0.5,0.5),由于x=0,y=0,那么点到最左边的距离比例为0.5，点到最下边的距离比例为0.5，即绘制点在图形的中心，如下图：

在cocos2d-x代码如代码2，绘制效果如效果2。为了使绘制的图形显示得更具体，我们设置Positon(400,100)。

代码2：

        Sprite*testSprite=Sprite::create("1.jpg");
        testSprite->setPosition(400,100);
        testSprite->setAnchorPoint(Vec2(0.5,0.5));
        this->addChild(testSprite);

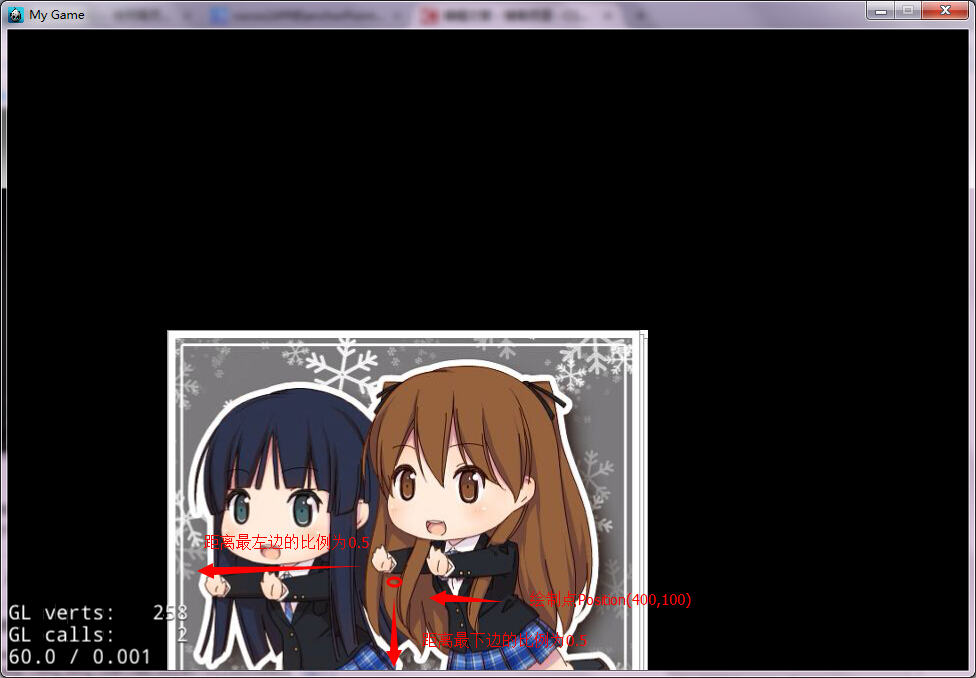

效果2：

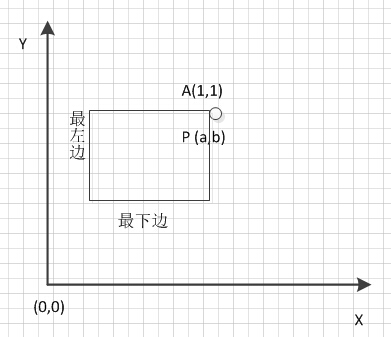

3.AnchorPoint(1,1),由于x=1,y=1,那么点到最左边的距离比例为1，点到最下边的距离比例为1，即绘制点在图形的右上角，如下图：



在cocos2d-x代码如代码3，绘制效果如效果3。为了使绘制的图形显示得更具体，我们设置Positon(400,100)。

代码3：

       Sprite*testSprite=Sprite::create("1.jpg");
       testSprite->setPosition(400,100);
       testSprite->setAnchorPoint(Vec2(1,1));
       this->addChild(testSprite);

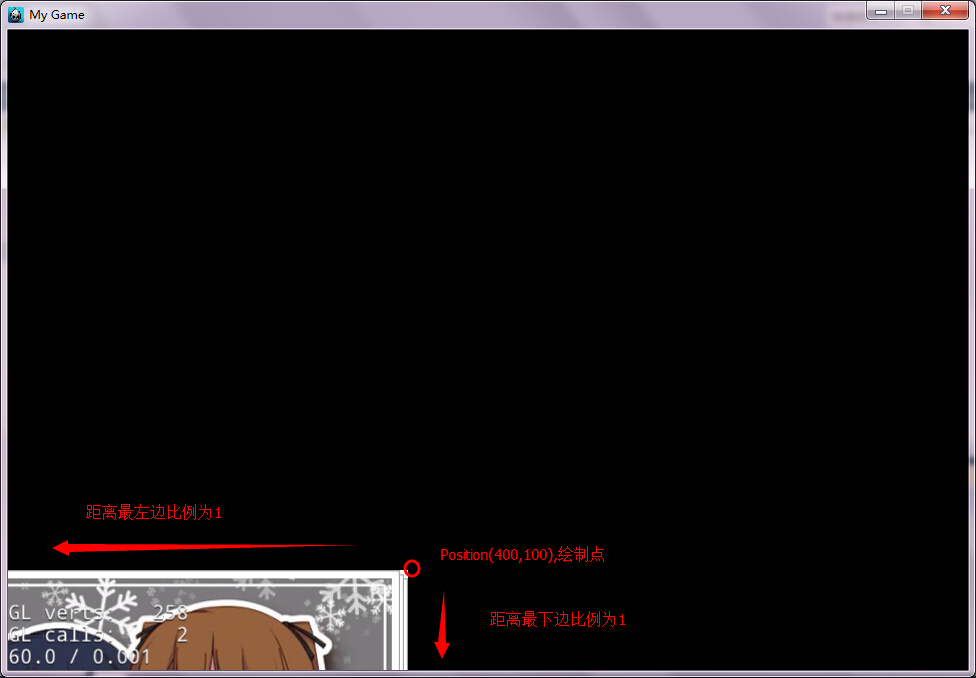

效果3：



以上讲解了三种即特殊又普通的比例，相信大家看完后就可以理解Position和AnchorPoint的关系。其他AnchorPoint值的推理如上。

如果AnchorPoint值是固定，Position的值是变化的，其过程推理也如上。

在以上图文并茂的讲解中，Position和AnchorPoint的关系是不是很清晰地呈现在大家的眼前？

如需转载，请标明出处:http://blog.csdn.net/cbbbc/article/details/38326831
