基于自适应LCMV算法的波束形成matlab仿真

目录

1.理论概述

2.自适应LCMV算法

3. 自适应更新规则

4.MATLAB核心程序

5.仿真结果

---

      基于自适应LCMV（Linearly Constrained Minimum Variance，线性约束最小方差）算法的波束形成是一种用于阵列信号处理的技术，主要用于通过调整阵列中各传感器的加权系数，实现对特定方向信号的定向放大（形成窄波束），同时抑制其他方向的干扰信号。自适应LCMV算法结合了最小方差（MV）准则和线性约束条件，以适应复杂环境下的波束形成需求。

1.理论概述

      设阵列由N 个传感器组成，其输出信号为向量x(t)=[x1​(t),x2​(t),...,xN​(t)]T，其中xn​(t) 为第n 个传感器在时刻t 的输出。假设阵列接收到来自 K 个信号源的叠加信号：

其中：

• sk​(t)=[sk,1​(t),sk,2​(t),...,sk,N​(t)]T 是第k 个信号源在各传感器处的信号，满足远场条件，其方向由角度θk​ 确定；
• n(t) 是加性噪声向量。

波束形成器通过应用加权向量w=[w1​,w2​,...,wN​]T 对阵列输出进行加权和，得到波束形成输出y(t)：

其中wH 表示加权向量的共轭转置。

2.自适应LCMV算法

       LCMV算法在最小化输出方差（即最小化噪声影响）的同时，引入线性约束以保证波束指向特定方向。对于期望信号源k0​，其线性约束为：

即期望信号在主瓣方向的响应为单位增益。

LCMV算法的目标是最小化输出方差，同时满足上述线性约束，形成以下优化问题：

3. 自适应更新规则

       在实际应用中，噪声协方差矩阵Rn​ 和期望信号向量sk0​​(θk0​​) 通常未知，需要通过数据驱动的自适应算法估计。常用的自适应更新规则有梯度法（如LMS、RLS）和牛顿法（如NLMS、AP）。这里以LMS（Least Mean Squares）为例，其更新规则为：

其中：

• μ 是步长（学习率）；
• yd​(n) 是期望输出（通常为期望信号源的已知参考信号或前一时刻的估计值）；
• w(n) 和 x(n) 分别是当前时刻的加权向量和阵列输出向量。

LCMV算法的性能主要由以下因素影响：

1. 收敛速度：取决于自适应算法的选择和参数设置（如步长、遗忘因子等）。LMS算法具有较低的计算复杂度，但收敛速度较慢；RLS算法收敛速度快，但计算复杂度较高。

2. 波束形成性能：与噪声协方差矩阵的特征值分布有关。当噪声协方差矩阵对角占优时，LCMV算法能够形成尖锐的主瓣和较低的旁瓣，反之则可能导致波束形成性能下降。

3. 抗干扰能力：LCMV算法通过最小化输出方差抑制噪声和干扰。当干扰信号与期望信号方向相差较大时，LCMV波束形成器能够有效抑制干扰；当干扰信号与期望信号方向相近时，可能需要结合其他技术（如干扰抵消、盲源分离等）进一步提高抗干扰能力。

4.MATLAB核心程序

.................................................................................

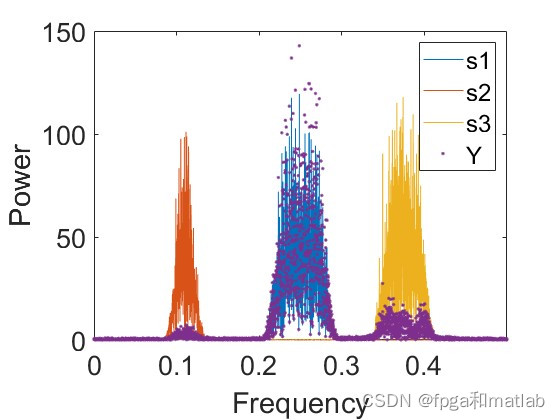

% 绘制原始信号s1、s2、s3以及波束形成器输出Y的傅里叶变换频谱
NFFT = length(s1); % 设置傅里叶变换的点数为信号s1的长度

% 对信号s1进行傅里叶变换并计算其幅度与相位
f_s1 = fft(s1, NFFT);
FreqDom = [0 : 0.5 / (NFFT / 2) : 0.5]; % 频率域范围（仅包含正半轴）
magnitude_f_s1 = abs(f_s1); % FFT幅度（即频谱幅值）
phase_f_s1 = unwrap(angle(f_s1)); % FFT相位（去除周期性跳变）

figure; % 新建图形窗口
plot(FreqDom, magnitude_f_s1(1:NFFT/2+1)); % 绘制s1的频谱幅度（正半轴部分）
% plot(FreqDom, magnitude_f_s1(NFFT/2:end)); % 绘制s1的频谱幅度（负半轴部分，注释掉）

hold on; % 保持当前图形，后续在同一窗口添加更多数据

% 对信号s2进行傅里叶变换并计算其幅度与相位
f_s2 = fft(s2, NFFT);
magnitude_f_s2 = abs(f_s2);
phase_f_s2 = unwrap(angle(f_s2));

plot(FreqDom, magnitude_f_s2(1:NFFT/2+1)); % 绘制s2的频谱幅度（正半轴部分）
% plot(FreqDom, magnitude_f_s2(NFFT/2:end)); % 绘制s2的频谱幅度（负半轴部分，注释掉）

hold on; % 保持当前图形

% 对信号s3进行傅里叶变换并计算其幅度与相位
f_s3 = fft(s3, NFFT);
magnitude_f_s3 = abs(f_s3);
phase_f_s3 = unwrap(angle(f_s3));

plot(FreqDom, magnitude_f_s3(1:NFFT/2+1)); % 绘制s3的频谱幅度（正半轴部分）
% plot(FreqDom, magnitude_f_s3(NFFT/2:end)); % 绘制s3的频谱幅度（负半轴部分，注释掉）

hold on; % 保持当前图形

% 对波束形成器输出Y进行傅里叶变换并计算其幅度与相位
f_Y = fft(Y, NFFT);
magnitude_f_Y = abs(f_Y);
phase_f_Y = unwrap(angle(f_Y));

plot(FreqDom, magnitude_f_Y(1:NFFT/2+1), '.'); % 绘制Y的频谱幅度（正半轴部分，以点状线表示）
% plot(FreqDom, magnitude_f_Y(NFFT/2:end)); % 绘制Y的频谱幅度（负半轴部分，注释掉）

legend('s1', 's2', 's3', 'Y'); % 添加图例
% title('Source power vs frequency'); % 设置图形标题（注释掉）
xlabel('频率'); % 设置x轴标签
ylabel('功率'); % 设置y轴标签
set(gca, 'fontsize', plot_txt_size); % 设置图形文字大小
xlim([0, 0.5]); % 设置x轴范围为[0, 0.5]
up4063

5.仿真结果

       基于自适应LCMV算法的波束形成是一种有效的阵列信号处理技术，通过最小化输出方差和引入线性约束，能够在复杂环境中实现对特定方向信号的定向放大和干扰抑制。自适应更新规则允许算法在未知或时变环境下实时调整加权系数，保持良好的波束形成性能。在实际应用中，需根据具体场景选择合适的自适应算法和参数设置，以平衡收敛速度、波束形成性能和抗干扰能力。
