基于FPGA的可编程方波发生器verilog实现,包含testbench

目录

1. 方波发生器原理

2. 方波发生器Verilog程序

3.仿真结果

---

      基于现场可编程逻辑门阵列（FPGA, Field-Programmable Gate Array）的可编程方波发生器是一种灵活、高效、可定制的信号生成装置，广泛应用于通信、测试测量、音频处理等多种领域。它通过FPGA内部的硬件逻辑直接生成所需频率和占空比的方波信号，相较于传统的基于微处理器或专用集成电路（ASIC）的设计，FPGA提供了更高的时钟频率、更快的响应速度以及更灵活的可编程性。以FPGA是由大量的可配置逻辑块（CLB）、输入/输出块（IOB）、布线资源（Interconnect）和其他资源（如内存块、DSP模块）组成的半导体器件。用户可通过硬件描述语言（HDL，如VHDL或Verilog）编程，实现各种数字电路功能。

       可编程方波发生器是一种电子设备或电路，能够根据用户的设置输出不同频率、幅度和占空比的方波信号。这种灵活性使得它们成为电子工程、测试与测量、通信系统、音频合成以及其他需要精确时钟或信号源应用中的重要工具。

1. 方波发生器原理

       方波发生器的核心是产生周期性的数字脉冲信号。一个基本的方波信号生成方法是使用计数器和比较器结构。具体来说，通过控制计数器的重置和使能信号，以及设置比较器的阈值，可以灵活地调整输出方波的频率和占空比。

      方波是一种周期性变化的电压或电流信号，其在一个周期内的形状接近矩形，具有确定的高电平和低电平两个稳定状态，常用于数字电路中表示二进制信息。

      可编程性意味着用户可以通过软件或硬件接口调整发生器的输出特性，包括但不限于：

• 频率（f）：单位时间内完成周期性变化的次数，常用单位为赫兹（Hz）。
• 幅度（Vp-p）：信号的最大值与最小值之差，表征信号的强度。
• 占空比（D）：在一个周期内高电平时间所占的比例，通常以百分比表示。
• 时钟源: 通常FPGA设计中有一个固定的外部时钟输入（CLK），作为所有内部逻辑的基准时钟。
• 分频器: 用于降低时钟频率，生成所需频率的方波。分频比 N 决定了方波的周期 T，即 T=​1/fCLK​×N，其中 fCLK是时钟频率。
• 计数器: 作为周期计数，通常是一个可配置的n位寄存器，每当接收到时钟上升沿，计数值递增。当计数达到设定值（分频比）时，计数器重置。
• 比较器/逻辑控制: 用于根据计数值决定输出信号的高低电平，进而形成方波。通过改变比较点可以调整方波的占空比。

2. 方波发生器Verilog程序

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/06/11 17:29:37
// Design Name:
// Module Name: tops
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module tops(
	input clk,rst_n,// 时钟输入 // 复位信号
	input[3:0] m,n, // ON周期的控制值（100ns为单位）// OFF周期的控制值（100ns为单位）
	output out// 输出方波信号
    );

	 reg[6:0] m_reg=0,n_reg=0;  // m计数器寄存器，用于记录当前ON周期// n计数器寄存器，用于记录当前OFF周期
	 reg sq_reg=0; // 方波输出寄存器
	 reg[6:0] m_nxt=0,n_nxt=0; // 下一状态的m计数器值// 下一状态的n计数器值
	 reg sq_nxt=0;// 下一状态的方波输出值
	 reg m_max=0,n_max=0;// 判断m计数是否到达最大值的标志 // 判断n计数是否到达最大值的标志

.............................................................
		// 当前为OFF周期，持续n*100ns
		else if(sq_reg==0) begin
			m_nxt=0;// m计数器不增加
			n_nxt=(n_reg==5*n-1)?0:n_reg+1;  // n计数，到达周期后重置
			n_max=(n_reg==5*n-1)?1:0;       // 记录n计数是否完成
			sq_nxt=n_max?1:0; // n计数完成，方波翻转为1
			end
		// 当前为ON周期，持续m*100ns
		else if(sq_reg==1) begin
			n_nxt=0;// n计数器不增加
			m_nxt=(m_reg==5*m-1)?0:m_reg+1; // m计数，到达周期后重置
			m_max=(m_reg==5*m-1)?1:0;// 记录m计数是否完成
			sq_nxt=m_max?0:1; // m计数完成，方波翻转为0
		end
	end
	// 将方波输出寄存器连接到模块输出端口
	assign out=sq_reg;

endmodule
up4109

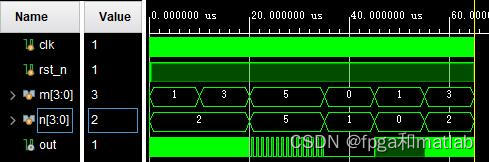

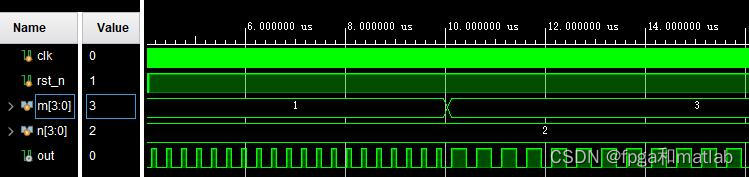

3.仿真结果

        可编程方波发生器的设计和实现依赖于对目标应用需求的准确理解，以及对所选实现平台特性的熟练掌握。无论是基于MCU、DSP还是FPGA，核心都是通过控制信号的周期和占空比来生成所需的方波信号。随着技术的进步，现代可编程方波发生器正朝着更高精度、更宽频率范围、以及更易使用的方向发展。
