QPSK（正交相移键控）作为一种高效的恒包络调制技术，通过四种相位状态传输双比特数据，在卫星通信、无线局域网等领域广泛应用。结合FFT频偏估计与Viterbi-Viterbi（VV）相位同步技术，可构建高可靠性的通信系统。
1.QPSK调制原理
正交相移键控（Quadrature Phase Shift Keying，QPSK）是一种数字调制方式。它分为绝对相移和相对相移两种。由于绝对相移方式存在相位模糊问题，所以在实际中主要采用相对移相方式DQPSK。QPSK是一种四进制相位调制，具有良好的抗噪特性和频带利用率，广泛应用 于卫星链路、数字集群等通信业务。
QPSK是一种利用载波的四种不同相位来表示数字信息的调制方式。在QPSK中，每个码元周期内载波的相位有四种可能取值，通常分别为0、π/2、π、3π/2，或者可以表示为 ±π/4、±3π/4。由于每种相位状态可以代表2个比特的信息，因此QPSK可以在相同的带宽下传输比 BPSK 更多的数据，从而提高了频谱利用率。
调制的结构框图如下图所示：
2.QPSK解调原理

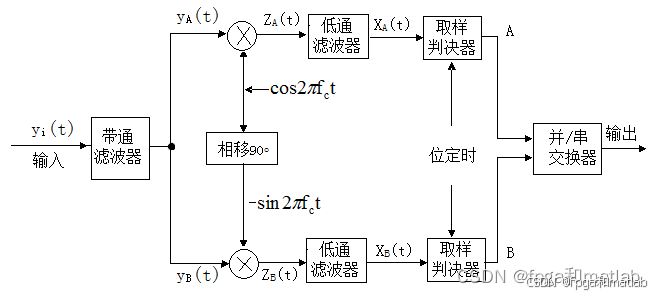

QPSK解调原理:
四相相移调制是利用载波的四种不同相位差来表征输入的数字信息，是四进制移相键控。QPSK是在M=4时的调相技术，它规定了四种载波相位，分别为45°，135°，225°，315°，调制器输入的数据是二进制数字序列，为了能和四进制的载波相位配合起来，则需要把二进制数据变换为四进制数据，这就是说需要把二进制数字序列中每两个比特分成一组，共有四种组合，即00，01，10，11，其中每一组称为双比特码元。每一个双比特码元是由两位二进制信息比特组成，它们分别代表四进制四个符号中的一个符号。
在数字信号的调制方式中QPSK四相移键控是目前最常用的一种卫星数字信号调制方式,它具有较高的频谱利用率、较强的抗干扰性、在电路上实现也较为简单。目前已经广泛应用于无线通信中，成为现代通信中一种十分重要的调制解调方式。
QPSK的调制解调算法相对简单，易于在数字信号处理芯片或专用集成电路中实现，与一些更复杂的调制方式如16QAM、64QAM等相比，其实现成本较低，对硬件的要求相对不高，因此在许多通信系统中得到了广泛应用。
3.VV（Viterbi-Viterbi）相位同步模块
VV算法通过计算不同假设相位下的对数似然函数，找到使对数似然函数最大的相位作为相位偏差的估计值。即：
这个调整后的信号将作为下一个符号周期相位估计的输入，如此循环迭代，不断地跟踪和补偿相位偏差，使得接收信号的相位尽可能地与发送信号的相位同步。VV算法的性能主要体现在相位估计的准确性和收敛速度上。在AWGN信道下，随着符号序列长度的增加，相位估计的方差会减小，估计的准确性会提高。这是因为随着的增大，对数似然函数能够更好地反映真实的相位偏差。
4.LDPC编译码
LDPC码作为一种前向纠错码，具有卓越的性能，其纠错能力能够接近香农极限 。这意味着在理论上，LDPC码能够在极低的信噪比条件下实现可靠的数据传输，大大提高了通信系统的效率和可靠性。在深空通信中，由于信号传输距离极远，信号强度会随着距离的增加而急剧衰减，导致信噪比极低。LDPC码的应用能够在这种恶劣的信道条件下，有效地纠正传输过程中产生的错误，确保数据的准确传输。
LDPC码的校验矩阵具有稀疏性，这是其区别于其他编码的重要特性之一。稀疏校验矩阵意味着矩阵中大部分元素为零，只有少数元素为非零值。这种稀疏性使得 LDPC 码在编码和解码过程中具有较低的复杂度，因为在矩阵运算中，与零元素的运算可以省略，从而减少了计算量和存储需求。与一些传统的编码方式相比，如卷积码，其校验矩阵相对密集，在处理长码长时，计算复杂度会显著增加，而LDPC码的稀疏校验矩阵则能够有效地避免这一问题，使得在处理长码长数据时仍能保持较低的计算复杂度。
完整链路流程为：
1.信息比特 u → LDPC编码 → 码字c
2.BPSK调制 → 信道传输 → 接收信号y
3.LDPC译码 → u^
在发送端，原始信息比特先经过LDPC编码，增加冗余信息以提高纠错能力；然后进行BPSK 调制，将数字信号转换为适合信道传输的模拟信号；经过信道传输后，在接收端先进行BPSK解调，得到解调后的信号；再进行LDPC译码，恢复出原始信息比特。
5.MATLAB程序构架

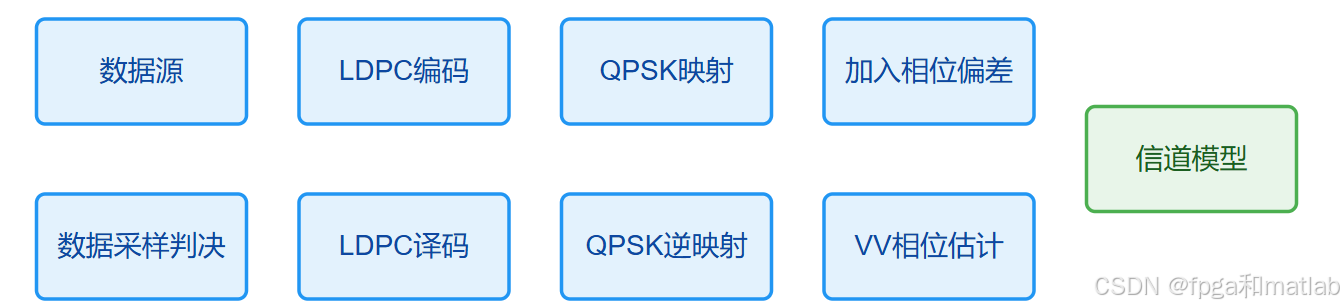

整个程序，我们采用如下的流程图实现：
6.仿真结果

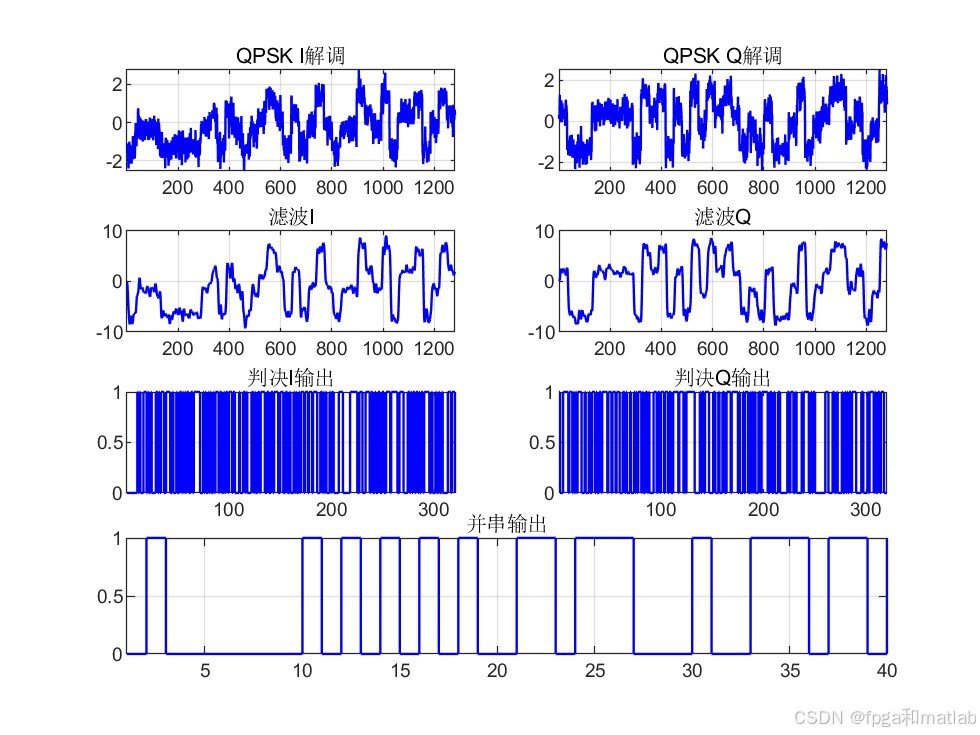

相位偏差对基带数据影响：

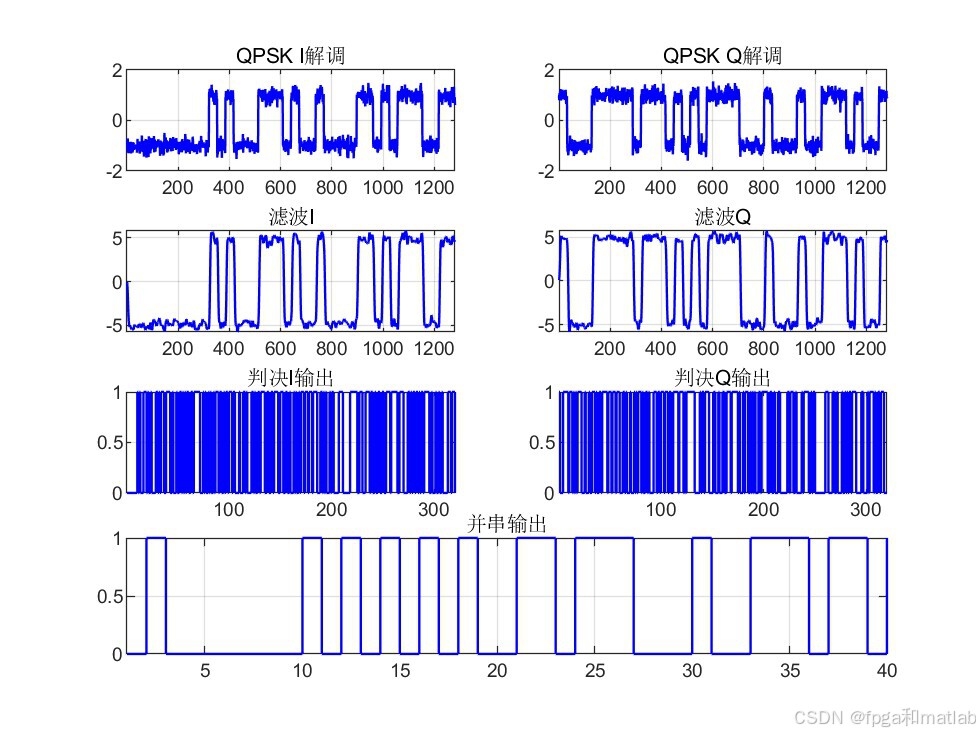

相位补偿之后：

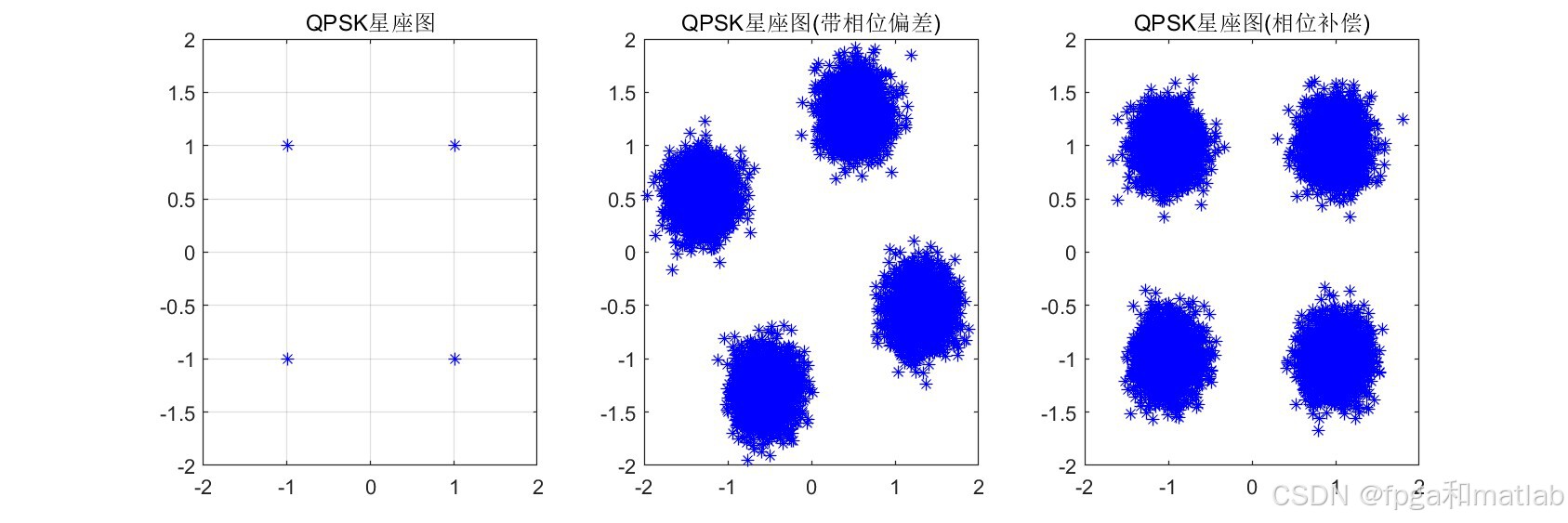

星座图对比：

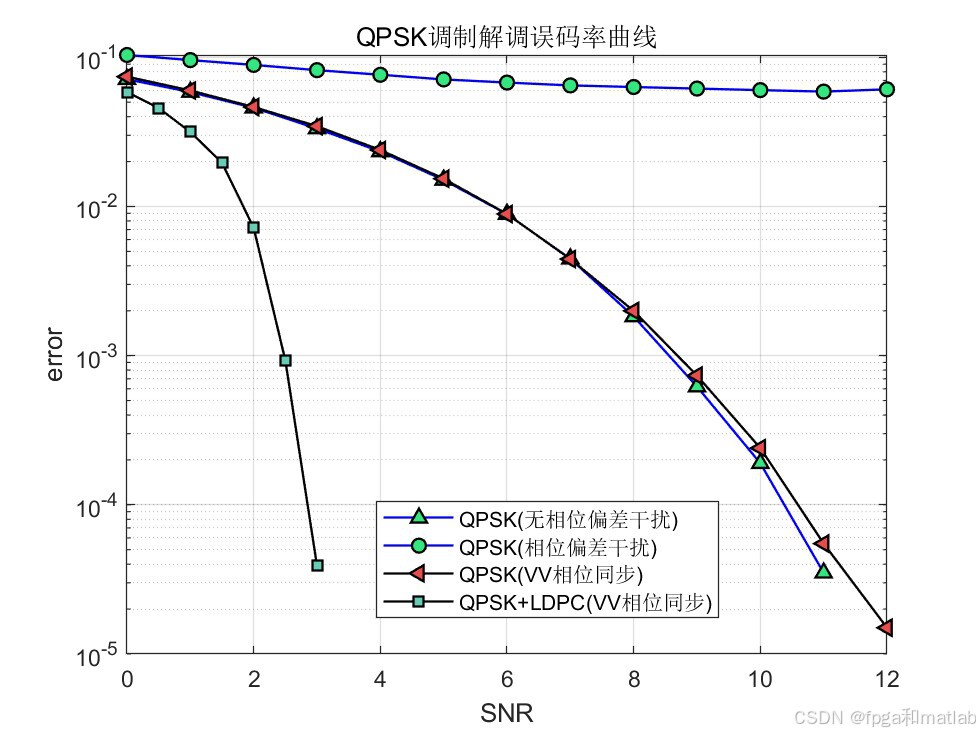

误码率对比：
7.完整程序下载
完整可运行代码，博主已上传至CSDN，使用版本为matlab2022a/matlab2024b：
（本程序包含程序操作步骤视频）
