视觉里程计-SLAM十四讲学习笔记

一个SLAM系统分为前端和后端，其中前端也称为视觉里程计。视觉里程计根据相邻图像的信息估计出粗略的相机运动，给后端提供较好的初始值。视觉里程计的算法主要分为两个大类:特征点法和直接法。

经典SLAM模型中以相机位姿-路标来描述SLAM过程：
—路标是三维空间中固定不变的点，可以在特定位姿下观测到
—在视觉SLAM中，可利用图像特征点作为SLAM中的路标

特征点是图像当中具有代表性的部分，如轮廓点，较暗区域中的亮点，较亮区域中的暗点等。
—可重复性:相同的区域可以在不同的图像中找到—可区别性:不同的区域有不同的表达
—高效率:同一图像中，特征点的数量应该小于像素的位置—本地性:特征仅与一小片图像区域有关

特征点信息
关键点：指该特征点在图像的位置，大小，朝向等信息。
描述子：特征点周围的周围信息。（通常是一个向量）

常用人工设计更加稳定的局部图像特征：SIFT，SURF, ORB等。简单介绍其原理：

SIFT
SIFT即尺度不变特征变换，是用于图像处理领域的一种描述。这种描述具有尺度不变性，可在图像中检测出关键点，是一种局部特征描述子。
具体可以参考这篇文章：

SIFT原理介绍

ORB

​​​​​​ORB算法介绍

计算相机运动

对极几何 2D-2D

对极约束

假设从两张图像中得到一对配对好的特征点，以图7-9为例，我们希望求取两帧图像,之间的运动，设第一帧到第二帧的运动为R,t。两个相机中心分别为O1,O2。现在考虑,中有一个特征点，它在中对应着特征点。我们知道两者是通过特征匹配得到的。如果匹配正确，说明它们确实是同一个空间点在两个成像平面上的投影。

 代数分析：在第一帧的坐标系下，设P的空间位置为：

 根据相机模型，我们可以知道两个像素点,的位置为:（这里K为相机内参矩阵，R，t为两个坐标系的相机运动）

 尺度意义相等：在使用齐次坐标时，一个向量将等于它自身乘上任意的非零常数，这通常用于表达一个投影关系。这种关系意义为尺度意义下相等。记作：.那么上述投影关系可以写成：.

现在我们取（这里两个像素点为归一化平面上的坐标）带入上式可得：。

两边同时左乘,这相当于两侧同时与t做外积：

 让后两边同乘以：

 化简得：

 重新带入 ,,有：

 这两个式子都成为对极约束，其几何意义三者共面。对极约束中同时包含了平移和旋转，我们把中间部分记作两个矩阵：基础矩阵F和本质矩阵E，于是进一步简化得：

于是,相机位姿估计问题变为以下两步:1．根据配对点的像素位置求出E或者F。2.根据E或者F求出R,t。

本质矩阵：（E=R）

·性质1：E满足对极约束。由于对极约束是等式为零的约束，所以对E乘以任意非零常数后，对极约束依然满足。则称为E在不同尺度下是等价的（尺度等价性）。
·性质2：根据E= t^R，可以证明3]，本质矩阵E的奇异值必定是[o,o,0]T的形式。这称为本质矩阵的内在性质。
·性质3：另外，由于平移和旋转各有3个自由度，故tR共有6个自由度。但由于尺度等价性，故E实际上有5个自由度。

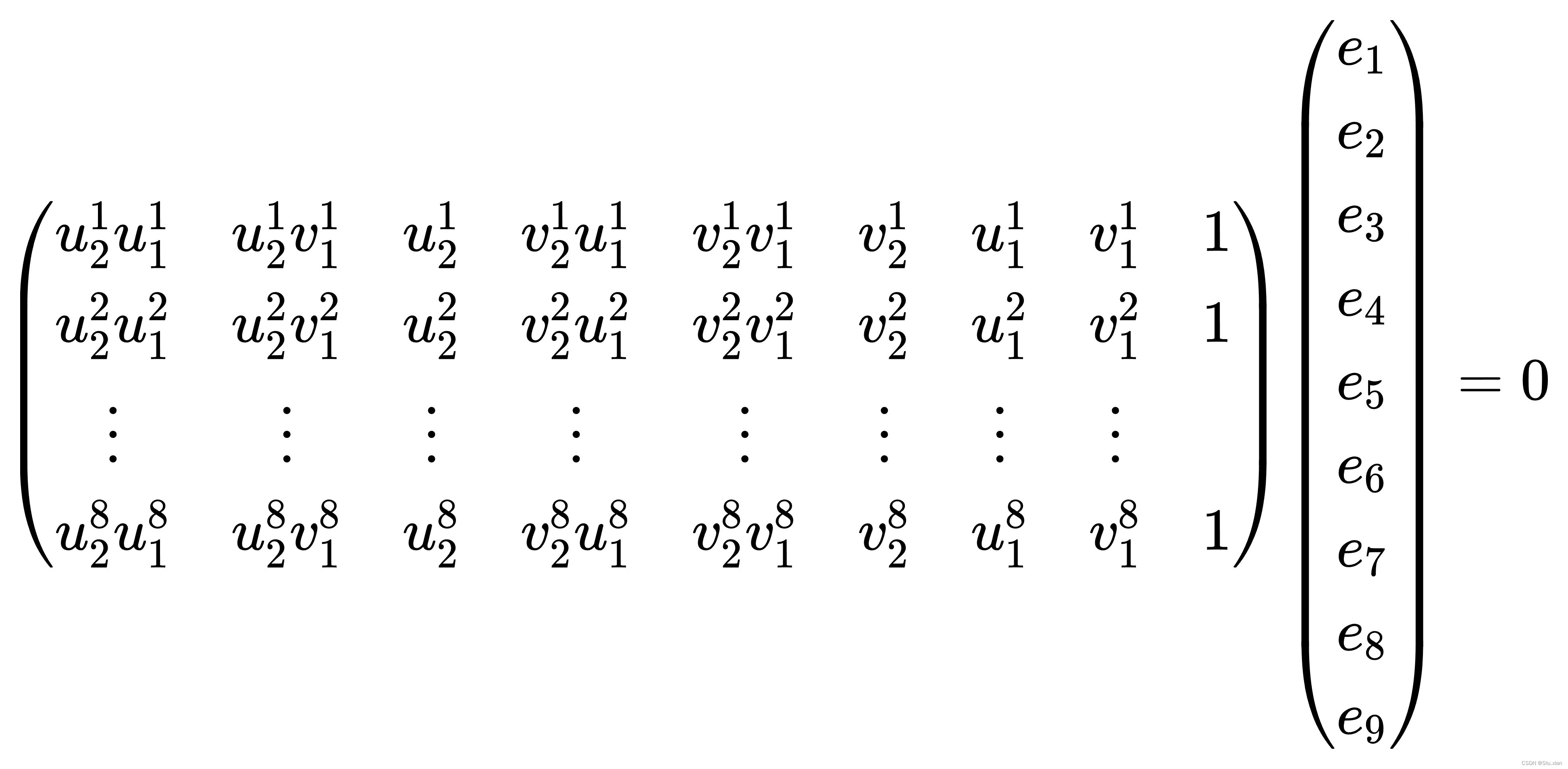

如何求本质矩阵E呢，我们采用经典的八点法（使用八个点来估计E）

考虑一对匹配点，它们的归一化坐标为，根据对极约束，有：

 我们把矩阵E展开，写成向量的形式：

 那么，对极约束可以写成与e有关的线性形式:：



 接下来问题，已估得本质矩阵E，通过奇异值分解计算出相机的运动R,t.设E的SVD 为

 奇异值分解(SVD)原理详解及推导

其中U,V为正交阵,习为奇异值矩阵。根据E的内在性质，我们知道[对角矩阵]。在SVD分解中，对于任意一个E，存在两个可能的t,R与它对应:
