01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB（印制电路板）设计软件。隶属于深圳嘉立创科技集团股份有限公司，嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发，并拥有完整的自主知识产权。国内版本被称为嘉立创EDA，而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具，旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性，且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作，并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外，嘉立创EDA拥有超过百万的免费库，包括超过400万个元件库，这些库不断得到更新和扩充，以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录，使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息，从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本：标准版和专业版。标准版简单易用，适合小规模的设计，而专业版则提供全新的交互和界面，支持更大规模的设计，并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件，嘉立创EDA已经被超过290万位工程师所采用，提供了强大的支持，助力了1370万个设计项目。它是一款高效而强大的工具，专为满足中国电子行业的特定需求而设计。

02. 表格

在嘉立创EDA专业版中原理图支持放入表格，方便大家对原理图的说明以及观看。

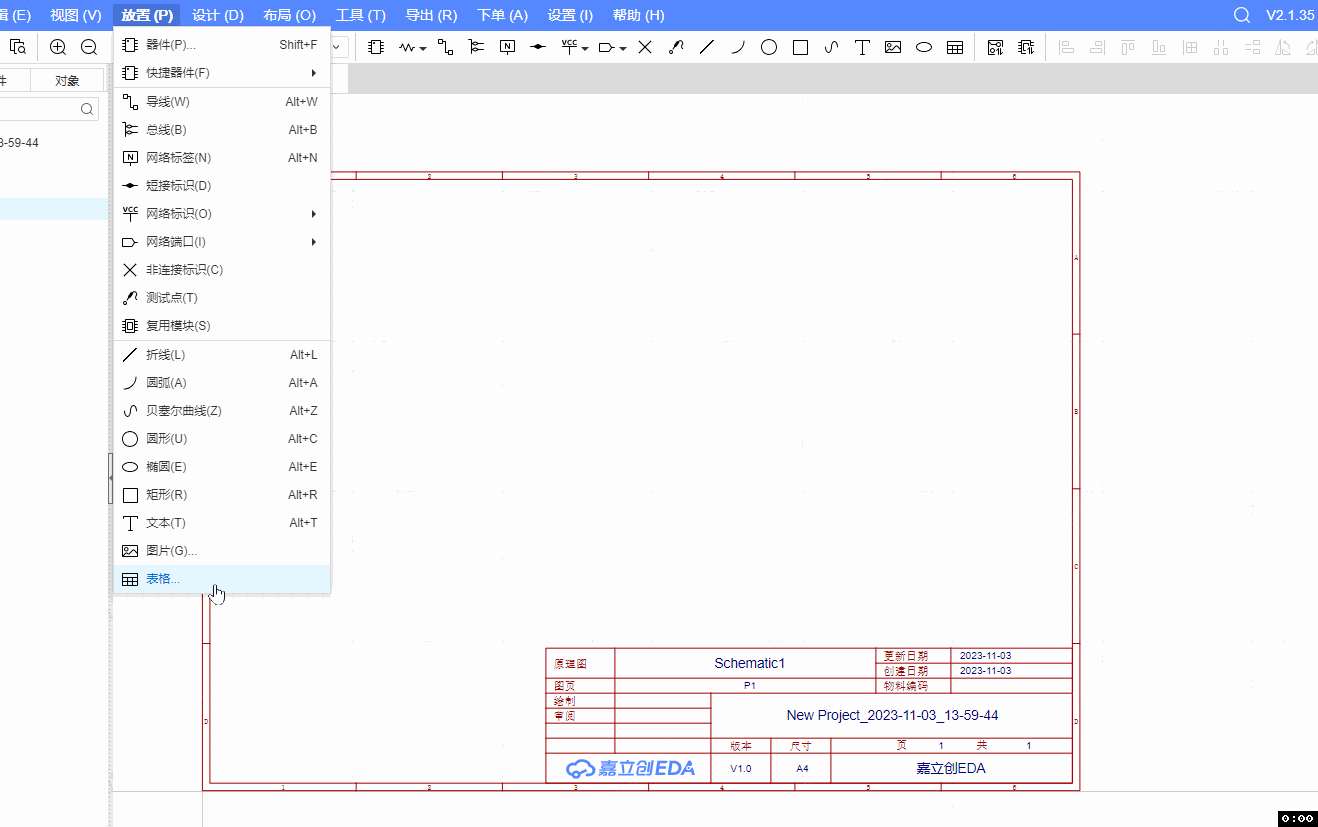

操作入口：

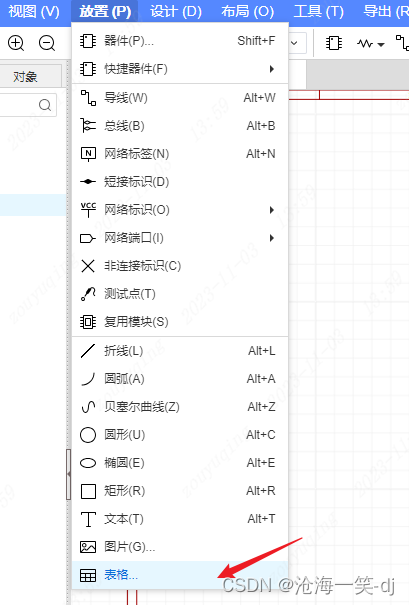

顶部菜单 - 放置 - 表格…

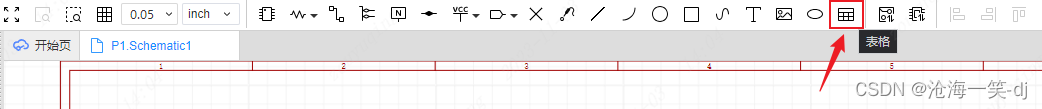

或者直接单击顶部工具栏中的表格图标

03. 创建表格

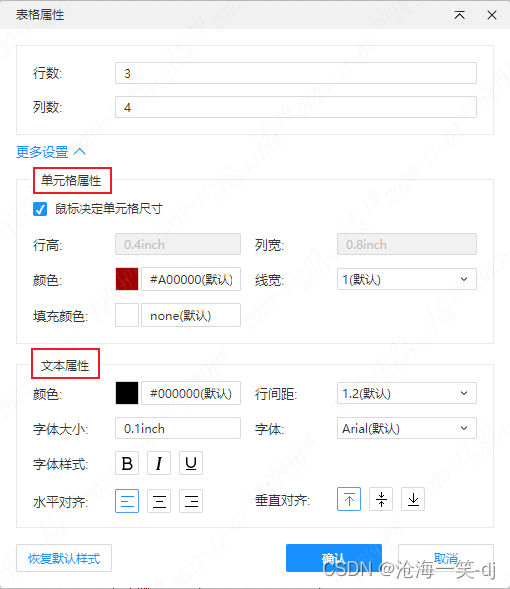

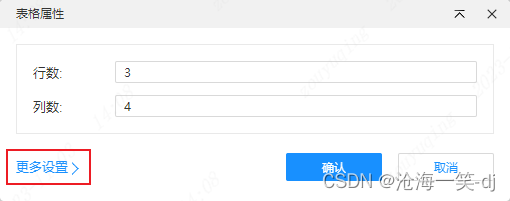

表格属性弹窗

进行表格的绘制前，会先弹出表格属性设置弹窗，即需要先自定义一些表格属性后再开始绘制。

弹窗中可见已有默认的的行列数，直接单击”确认”按钮即可确定待创建表格的属性开始绘制。
默认折叠更多表格属性设置，单击弹窗左下角的更多设置按钮，即可展开查看更多。
折叠的更多表格属性设置中，可以自定义表格的单元格属性和文本属性。

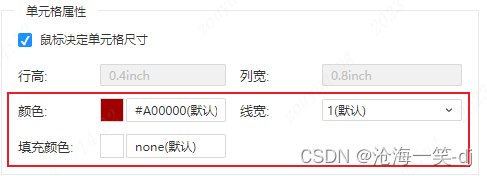

单元格的边框颜色、填充颜色以及边框的线宽都是支持自定义的。

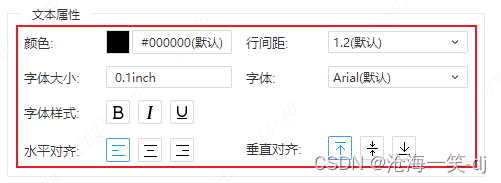

表格文本的颜色、字体大小、字体、字体样式(加粗/斜体/下划线)都是支持自定义的，同时还可以设置行间距，对齐方式。
默认勾选“鼠标决定单元格尺寸”，单元格的行高、列宽是置灰的默认值。
即单击确认按钮后可在图页画布上移动鼠标去决定表格的单元格宽高尺寸。
手动取消勾选“鼠标决定单元格尺寸”后，单元格的行高、列宽输入框取消置灰。
进行属性自定义后单击确认按钮，则会根据弹窗中的属性设置信息自动创建一个表格，可直接在图页画布上鼠标左键放置表格。
展开更多设置的弹窗左下角还提供了恢复默认样式按钮，可以快速的重置表格属性为默认配置。

注意：
行列数至少为1，行高、列宽则至少为0.1inch(2.54mm),数值输入框内输入不符合规则约定的非法值均会重置为上一个合法的旧值。

表格属性弹窗内的各项值会保持上次的设置，操作展开更多设置后，下次显示表格属性弹窗也会是展开状态；操作折叠同理。

04. 绘制表格

鼠标决定(默认)

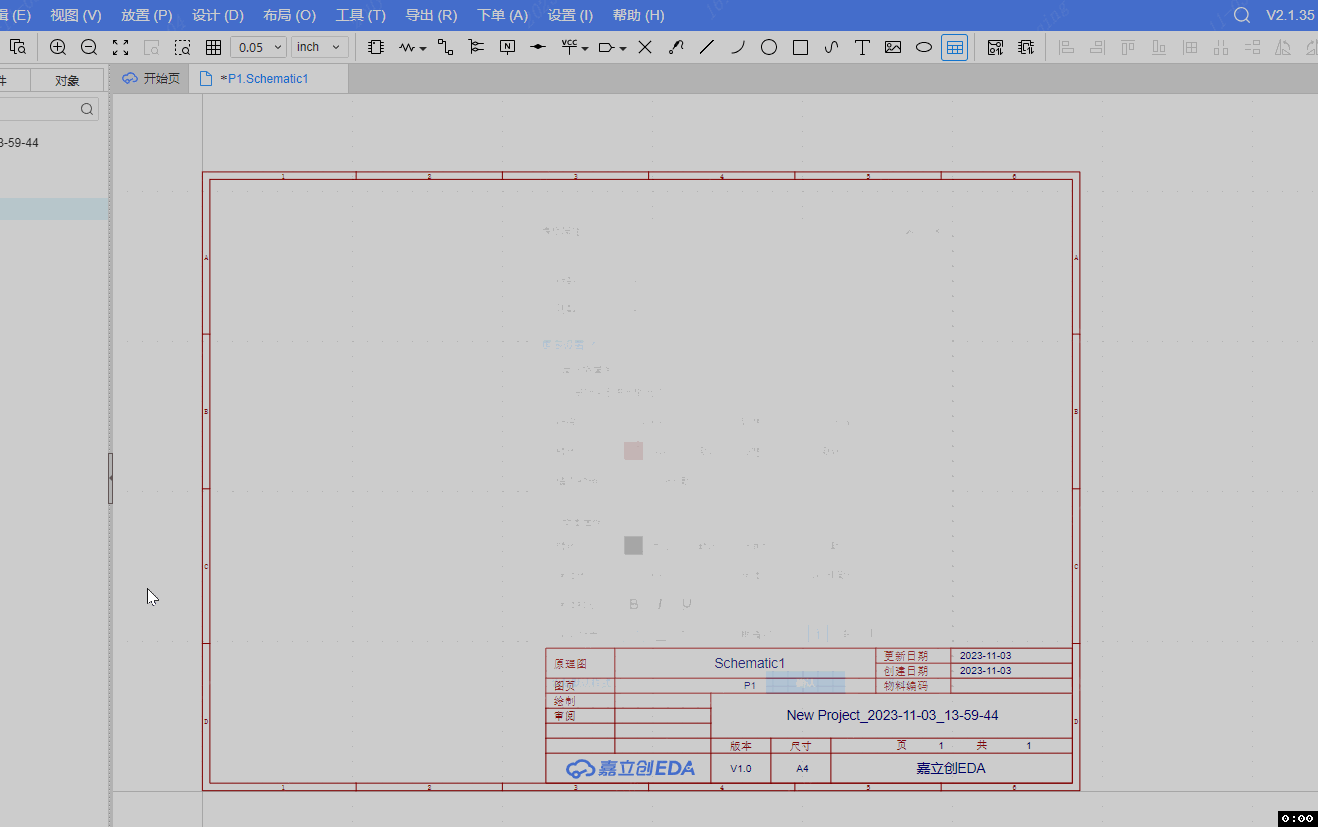

当勾选了”鼠标决定单元格尺寸”，完成表格属性设置弹窗中的各项自定义并单击确认按钮后，光标右上角显示表格图标。

图页画布任意位置第一次鼠标左键确定表格的一个顶点，移动光标，预览显示一个固定行列数的表格，所有单元格的行高列宽会根据鼠标的移动而实时变化。

调整到合适大小，第二次鼠标左键即可确定表格的最终样式，完成该表格的绘制，并进入下一个表格的待绘制状态（也是鼠标决定单元格尺寸）。
在这里插入图片描述

注意：在完成绘制前，可按键Tab，会再次弹出表格属性设置弹窗，可继续编辑各项表格的初始创建值。

根据设置自动创建

当未勾选”鼠标决定单元格尺寸”，完成表格属性设置弹窗中的各项自定义并单击确认按钮后，光标处直接跟随显示一个表格（根据表格属性弹窗中设置自动创建的）。

移动光标，鼠标左键即可将表格放置到合适位置，完成该表格的绘制，并进入下一个表格的待放置状态（显示有相同尺寸的表格跟随光标移动）。
在这里插入图片描述

05. 编辑表格

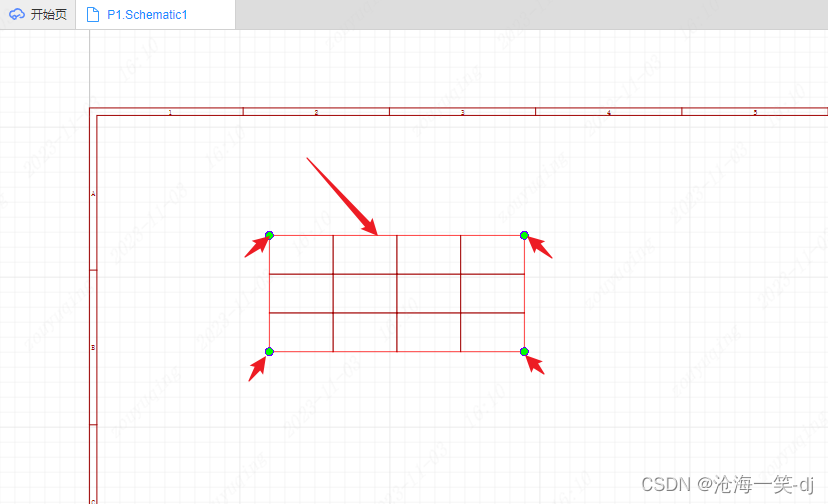

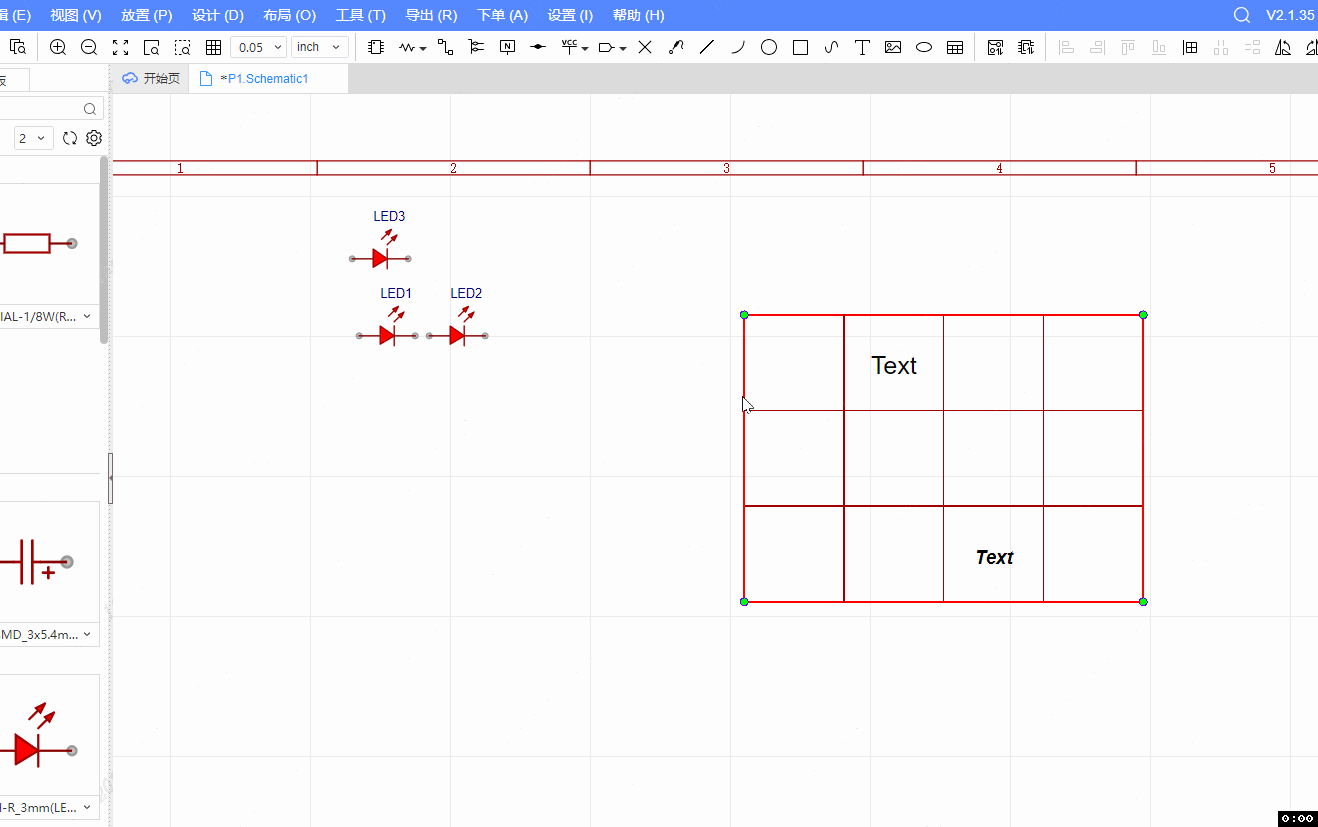

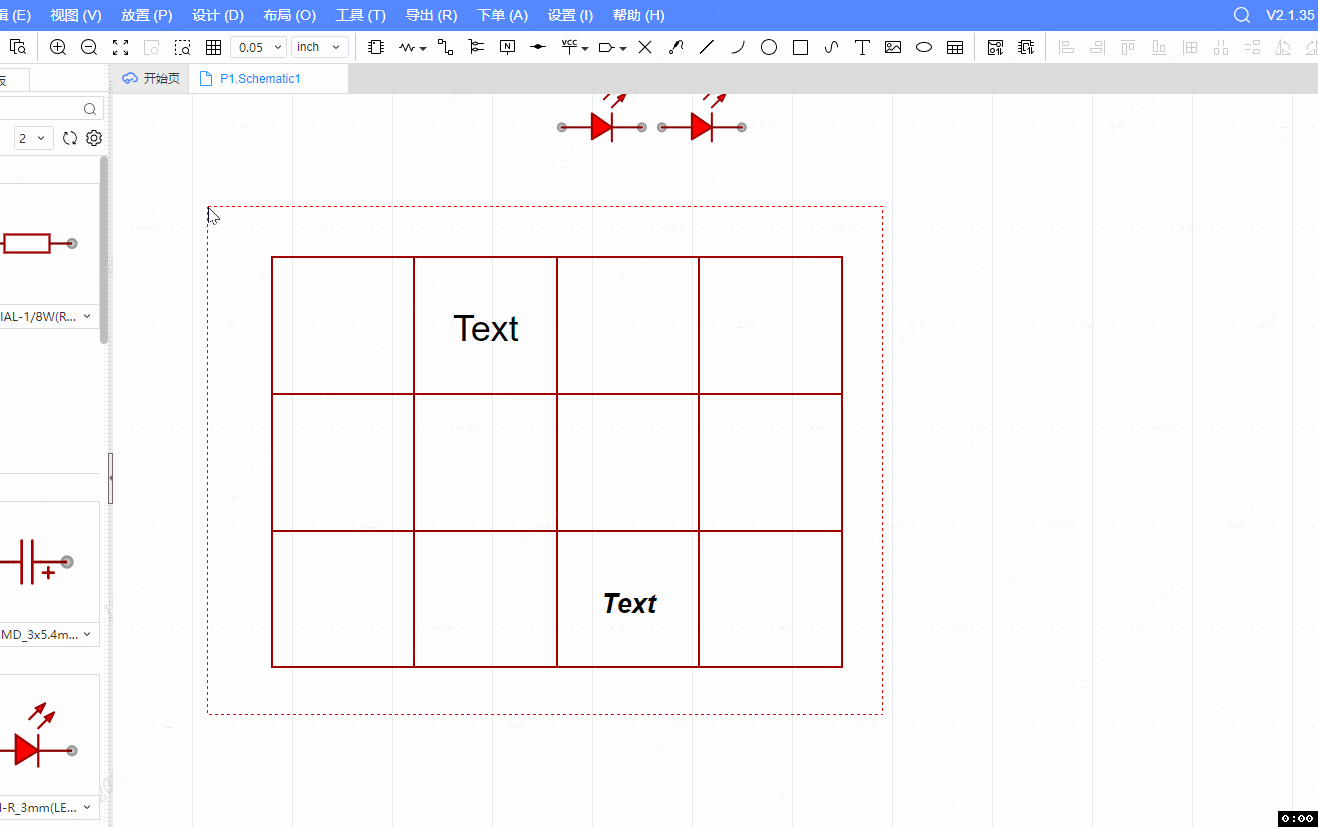

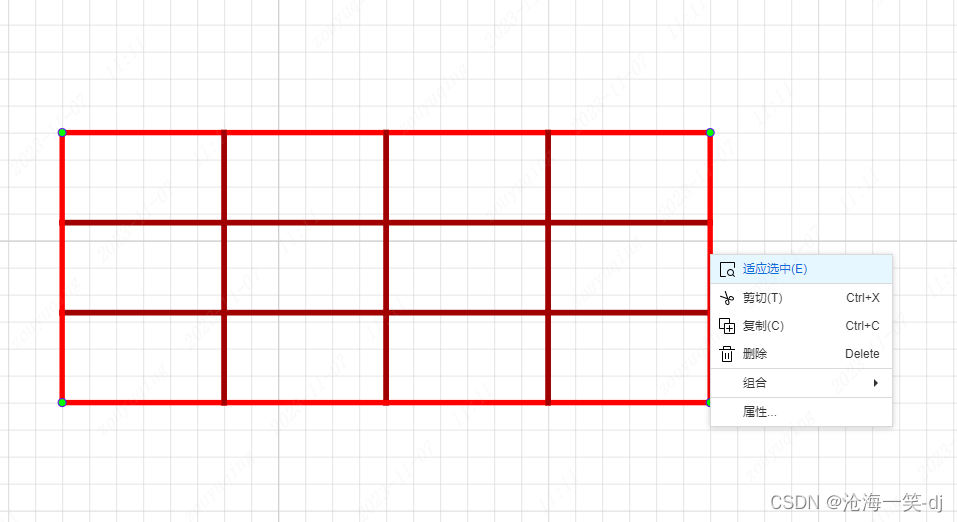

框选或单击表格的内/外边框，可以选中整一个表格。
表格外边框高亮，4顶点处显示绿色填充圆。
在这里插入图片描述

表格遮罩

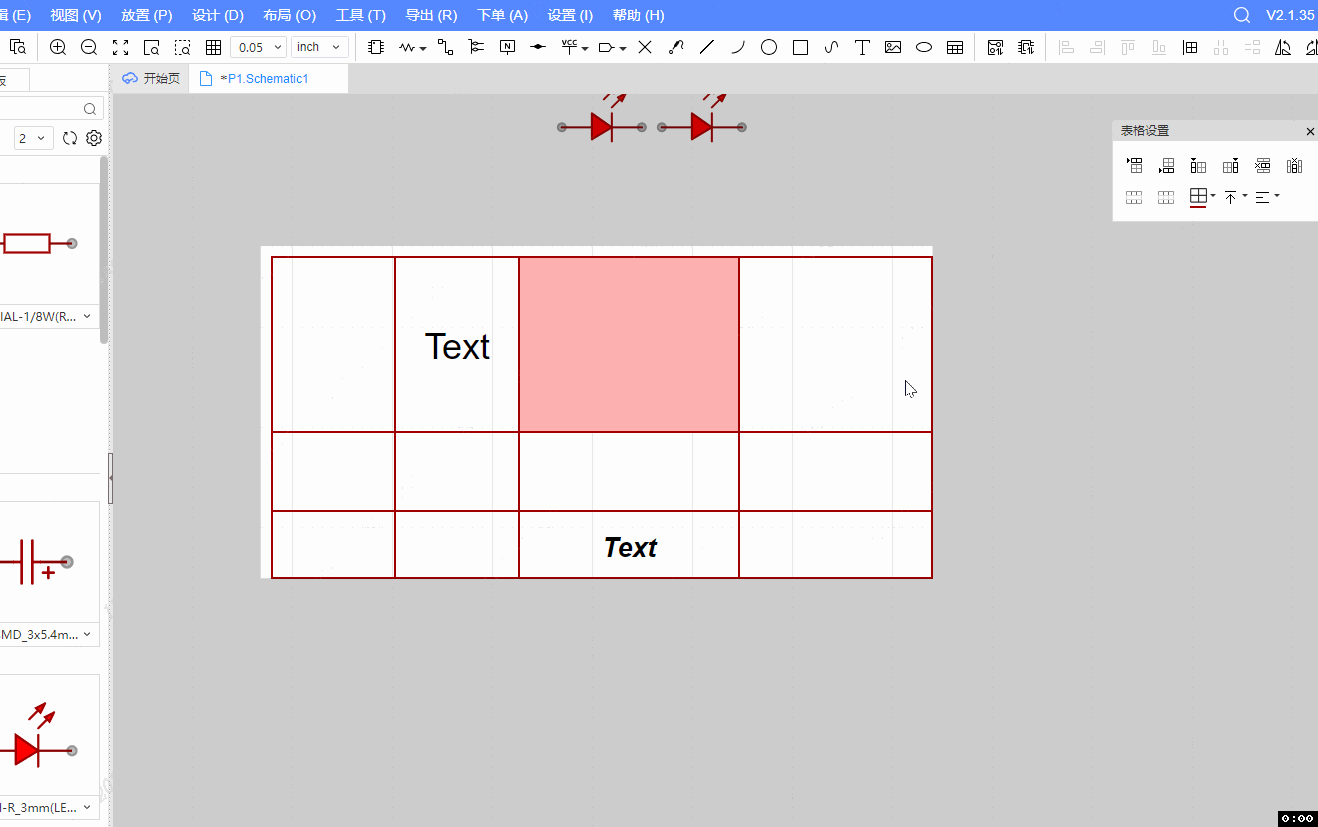

直接单击选中单元格或者双击进入单元格文本编辑时，会进入表格的遮罩模式。
在这里插入图片描述

仅表格部分正常亮度显示可编辑，其它非表格的部分全都显示被透明灰色遮盖效果。

单击非表格位置退出遮罩并取消表格的选中，单击内/外边框则退出遮罩并保持整一个表格的选中。

进入遮罩前

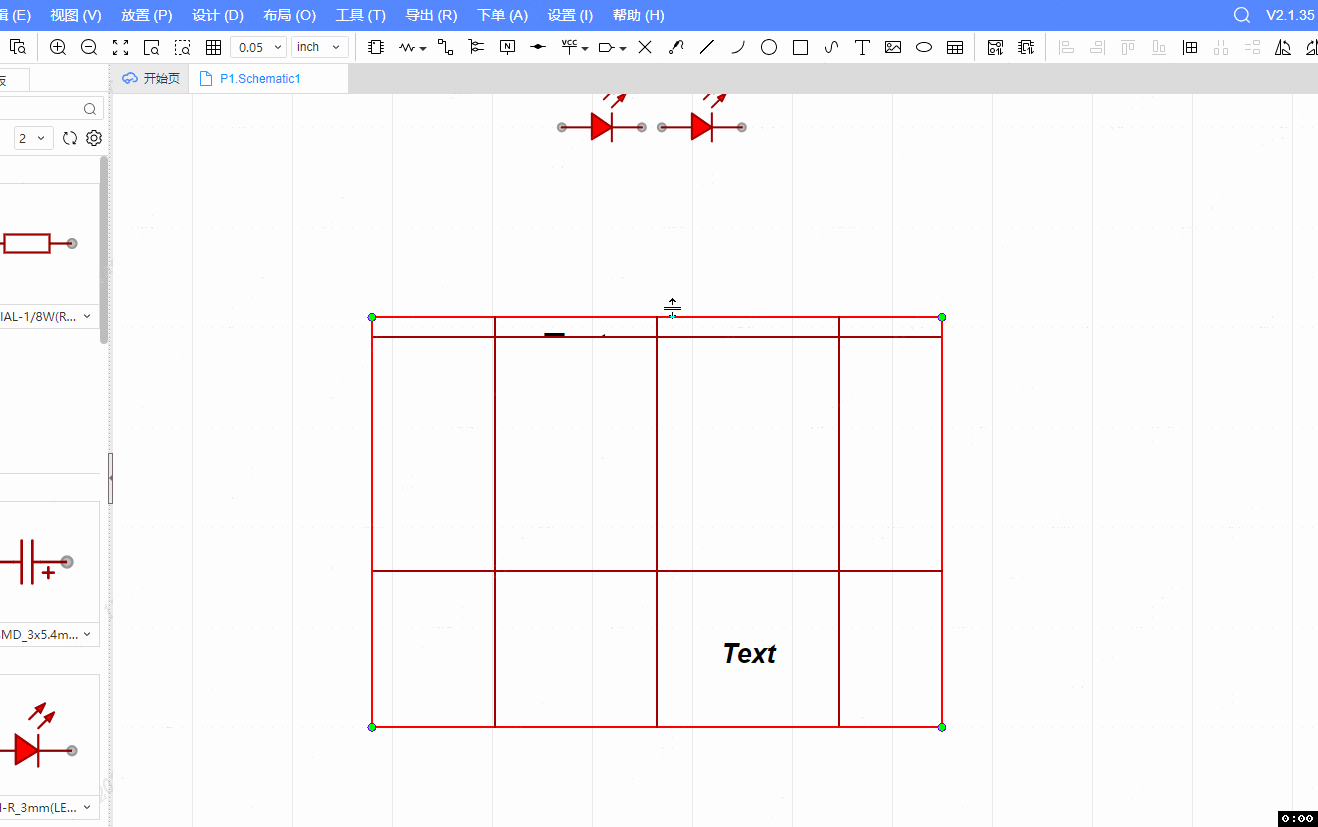

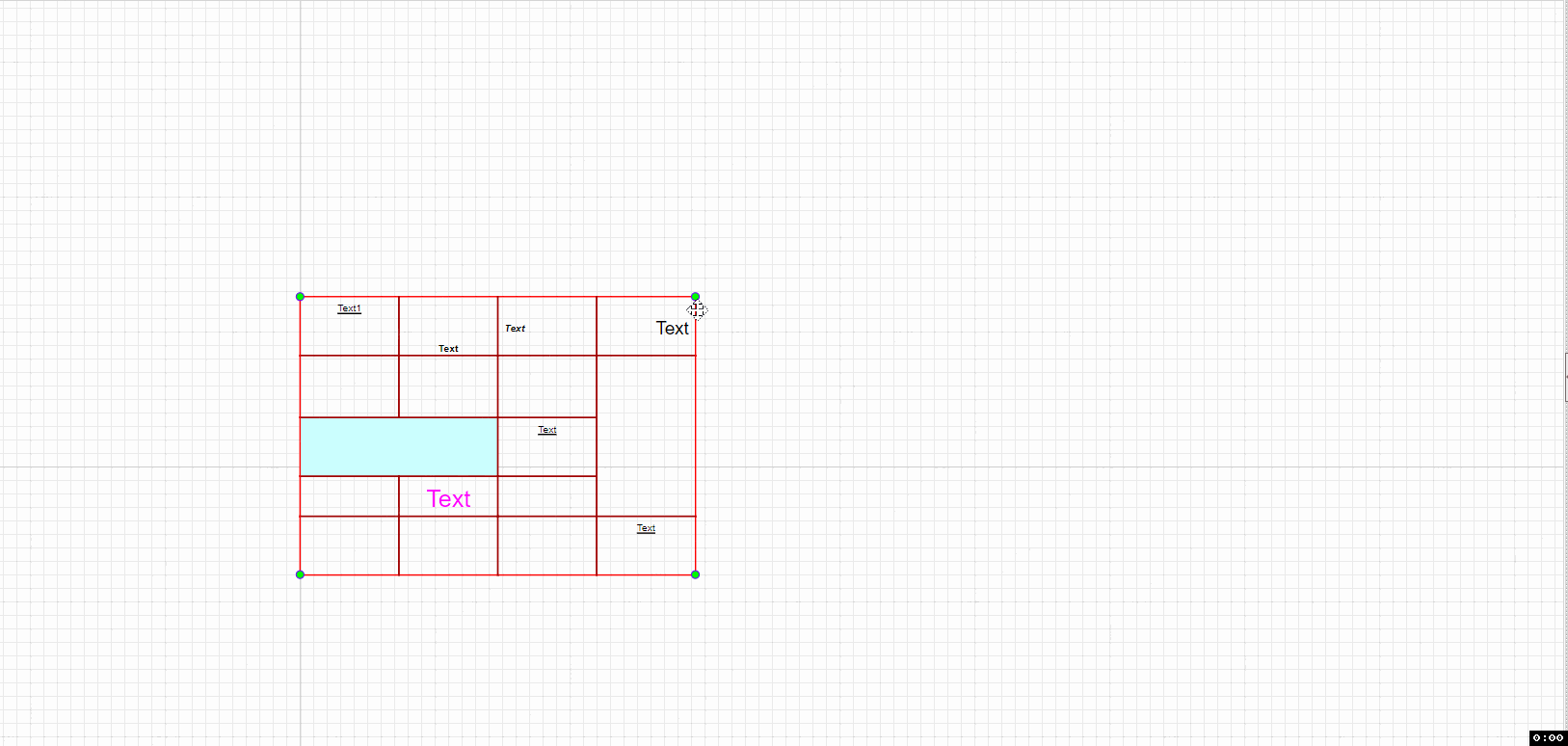

选中整个表格，鼠标移动到表格4顶点位置，光标对应变化为宽高等比例拉伸图标样式。按住左键拉伸表格，会批量调整该表格的所有单元格的宽高值。
在这里插入图片描述

支持按键Shift拉伸整个表格，会保持单元格的宽高比进行变化。
在这里插入图片描述

选中整个表格后，表格外边框线上（除去4顶点拉伸功能区）为拖动功能区，光标变为”拖动图标”样式，可以移动整一个表格。
在这里插入图片描述

表格未被选中时，光标落在表格边框线/文本上，也可以直接拖动整一个表格，移动完会选中整个表格。
在这里插入图片描述

鼠标移动到表格的内边框线上，光标变为”上下/左右拉伸图标”样式，此时按住左键可拖动对应边移动，改变单元格的行高/列宽值。

内边框线的拖动始终不会影响到表格的宽高尺寸（非推挤方式），只影响相关联的行列单元格的尺寸。
在这里插入图片描述

注意：内边框线左右/上下移动存在范围限制，要始终保持与相邻的边框线不重合（保证最小的单元格尺寸0.1inch），内边线上下移动同理。
在这里插入图片描述

进入遮罩后

单元格的选中

只要选中单元格，就一定会进入表格的遮罩模式。

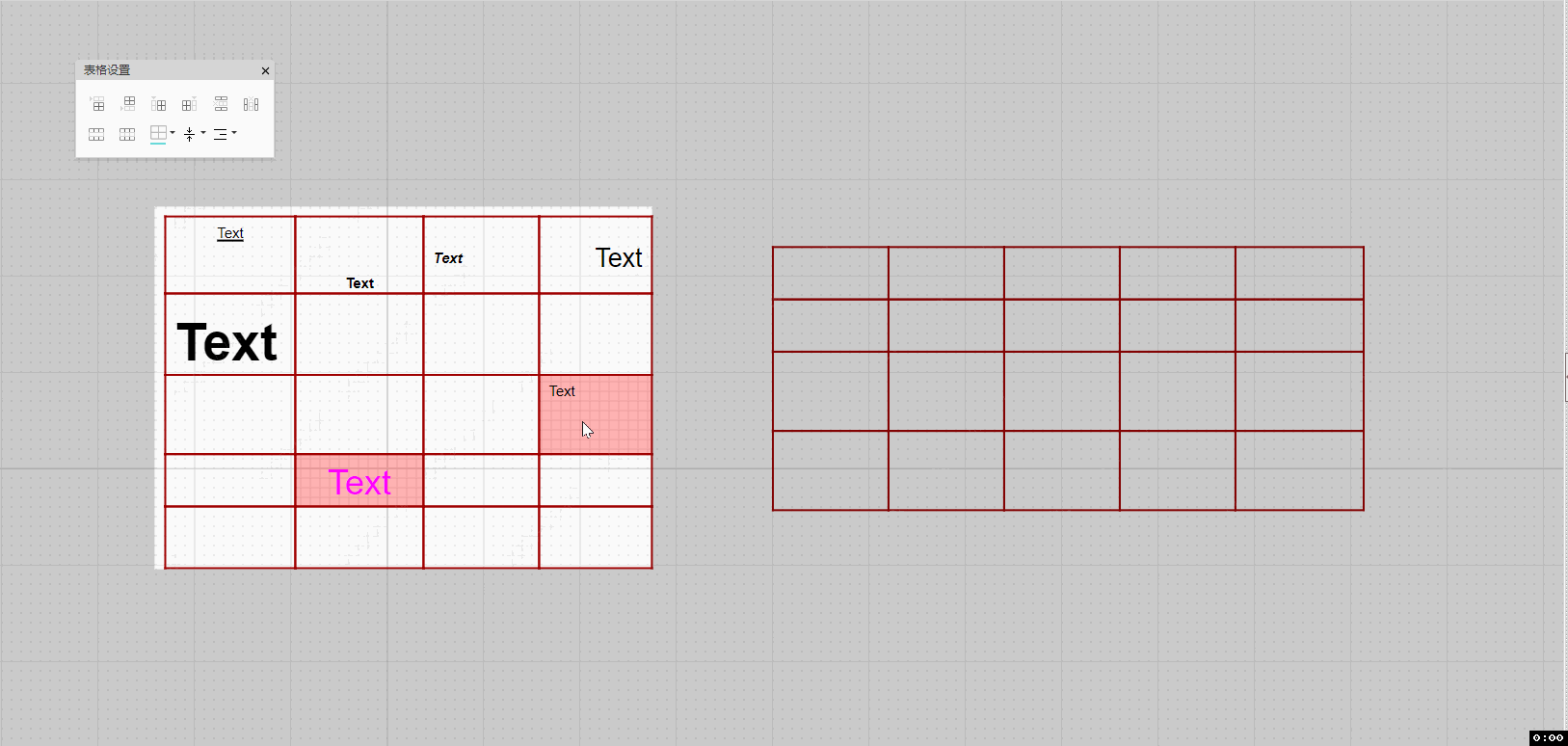

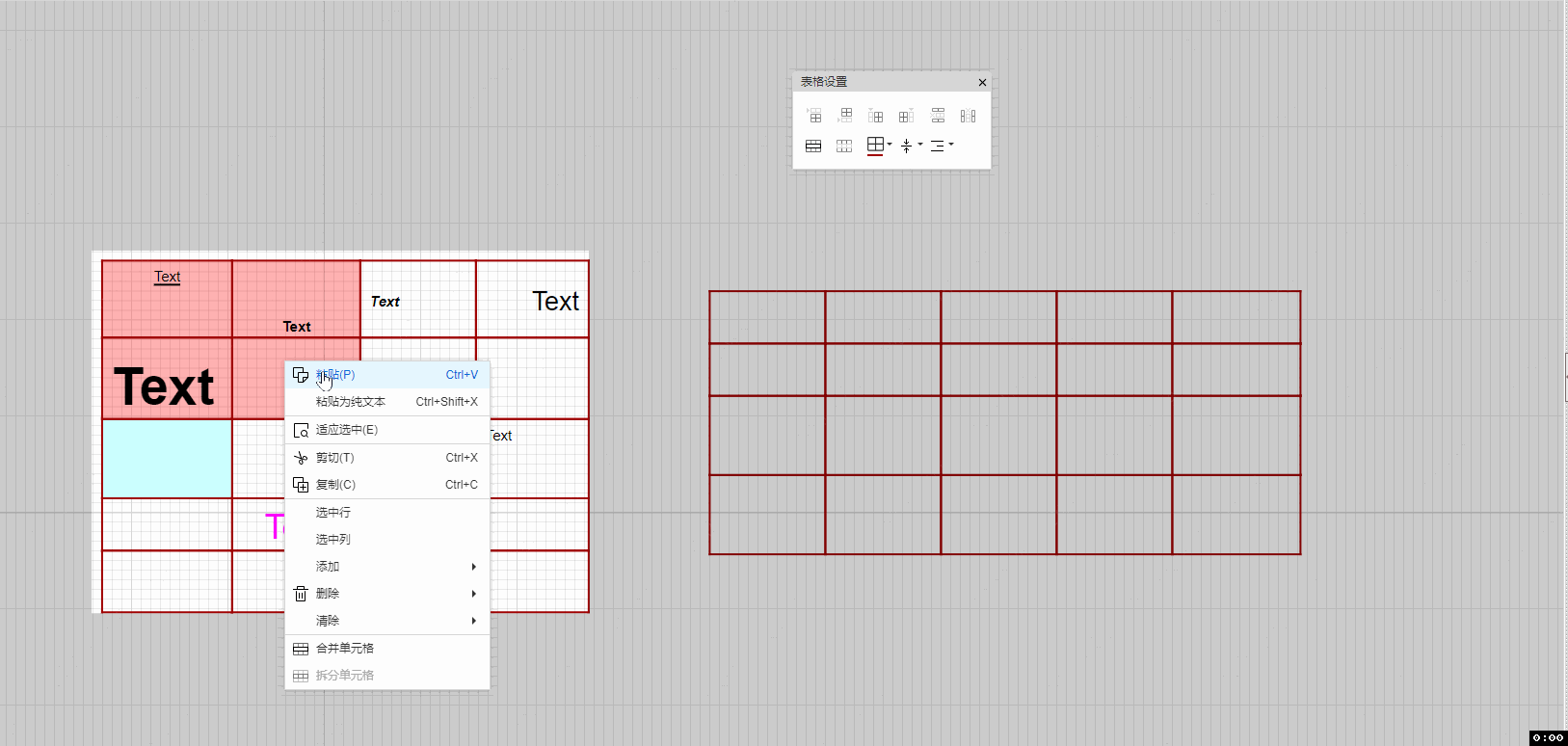

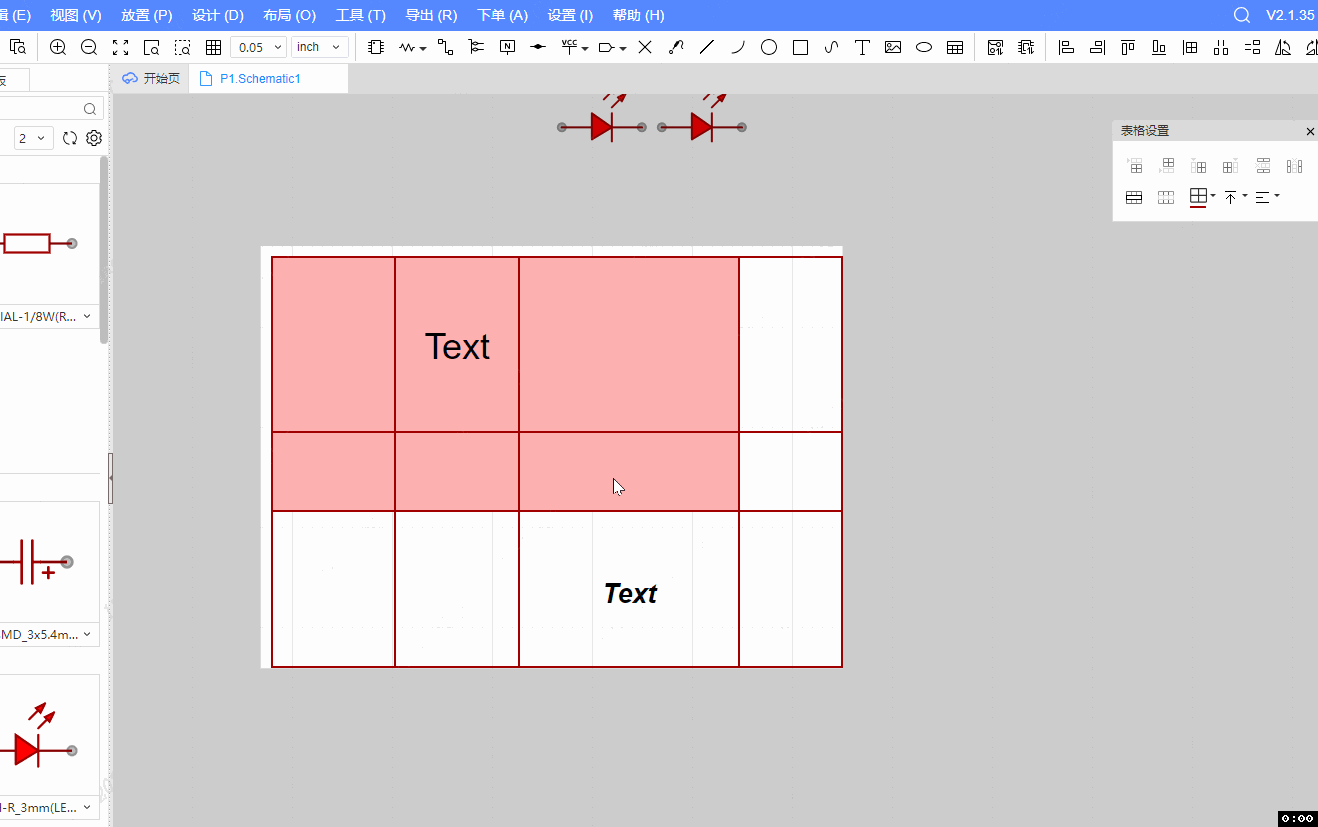

支持按住鼠标左键框选中多个单元格，同样还支持Ctrl、Shift多选。
在这里插入图片描述

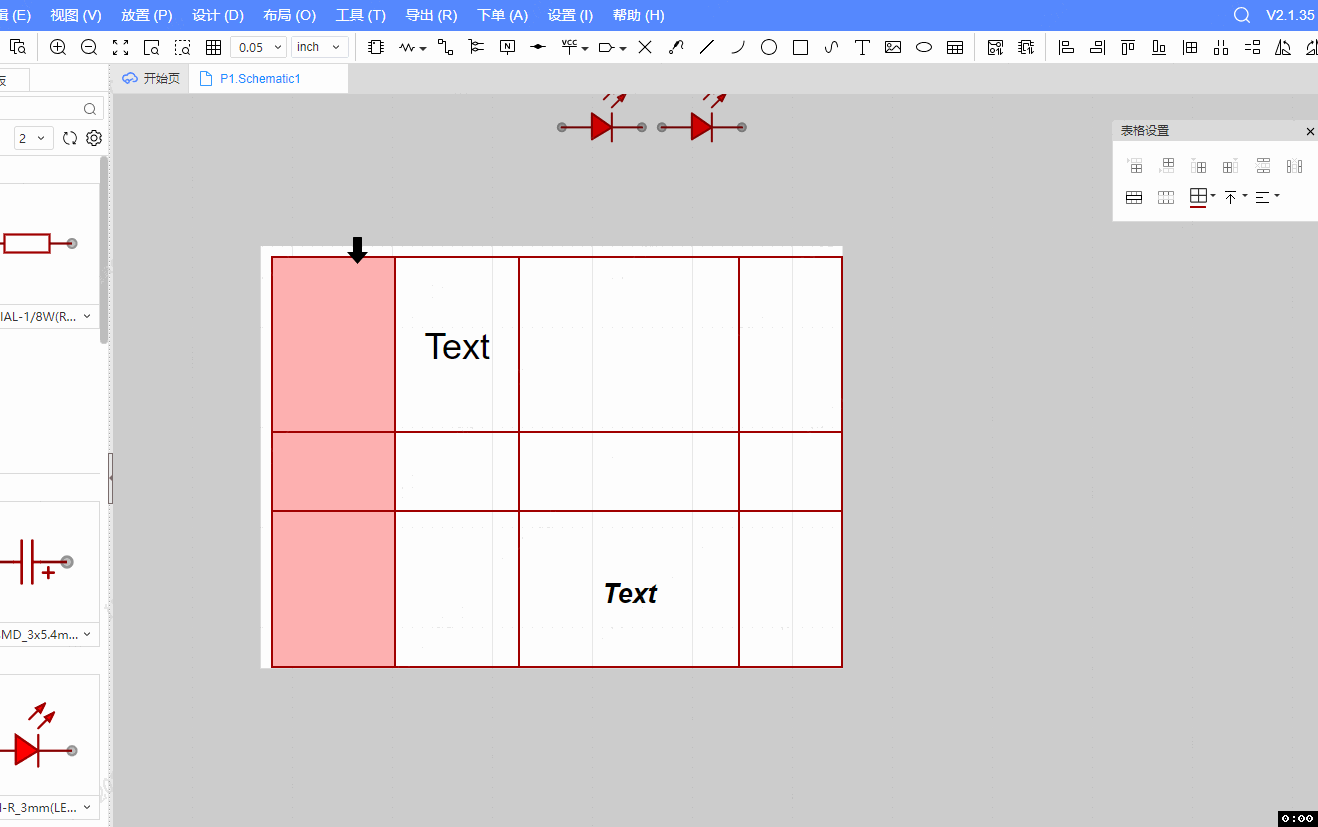

鼠标移动到表格的左/上侧边的外侧5px宽区域，光标变为选中行列的功能图标样式，用于指示可选中其指向的整行/列单元格。
在这里插入图片描述

边的拉伸

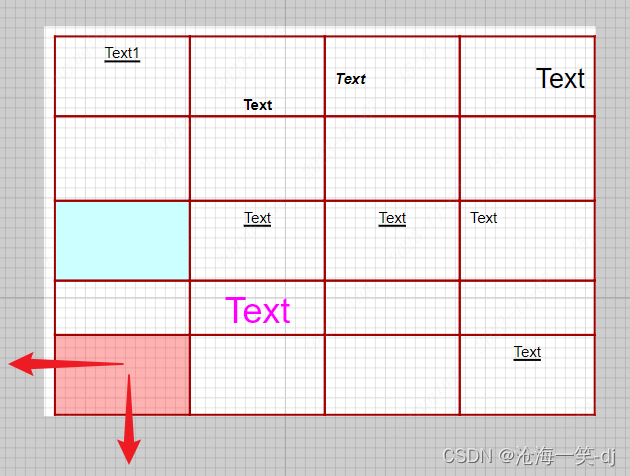

表格的外边框线不再是拖动功能区而是拉伸边的功能区，鼠标移动至表格的内外边框线上光标变为上下/左右拉伸图标样式。此时按住左键可拖动对应边移动，改变单元格的行高/列宽值（调整后一定是选中整一个表格的状态，非遮罩）
在这里插入图片描述

处于遮罩下拉伸表格内边框线的交互规则与进入遮罩前的一致。

文本的编辑

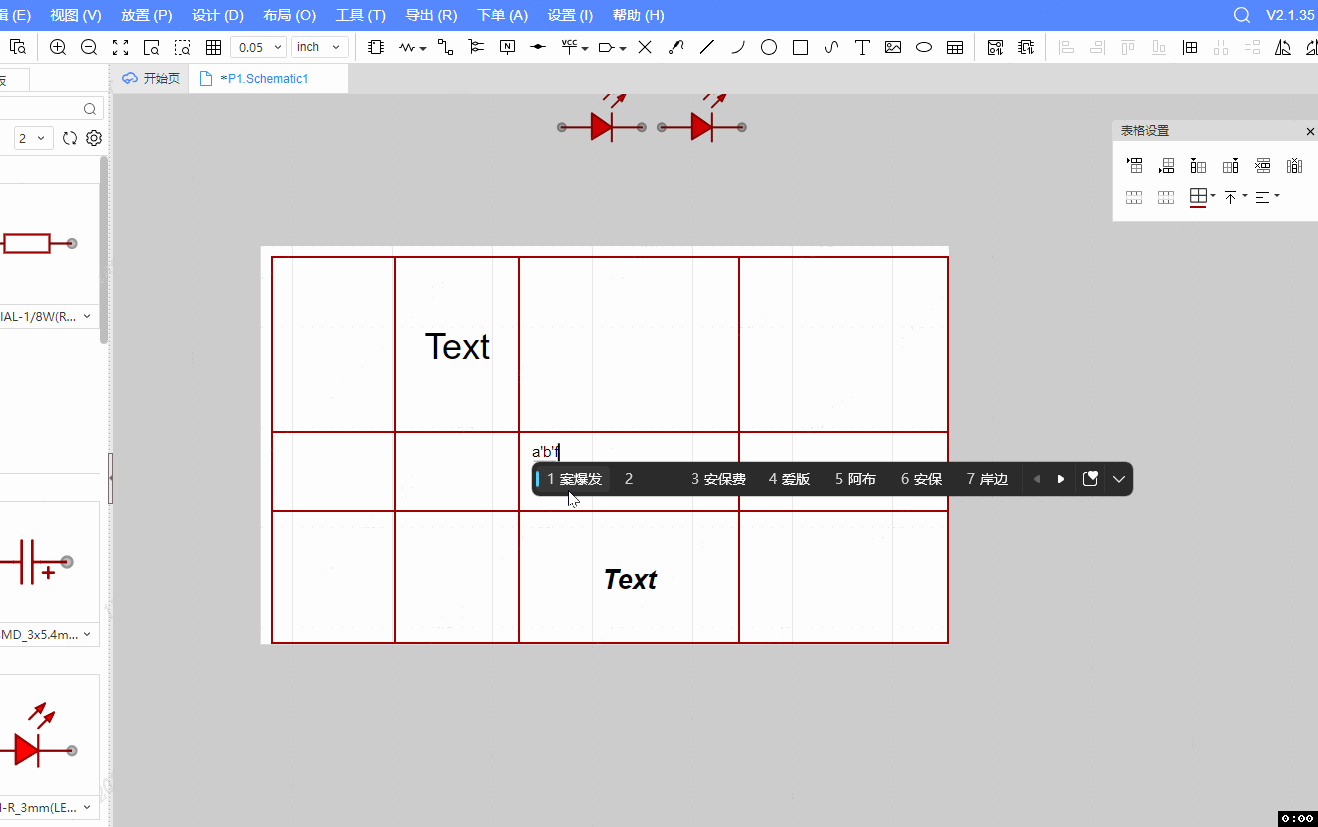

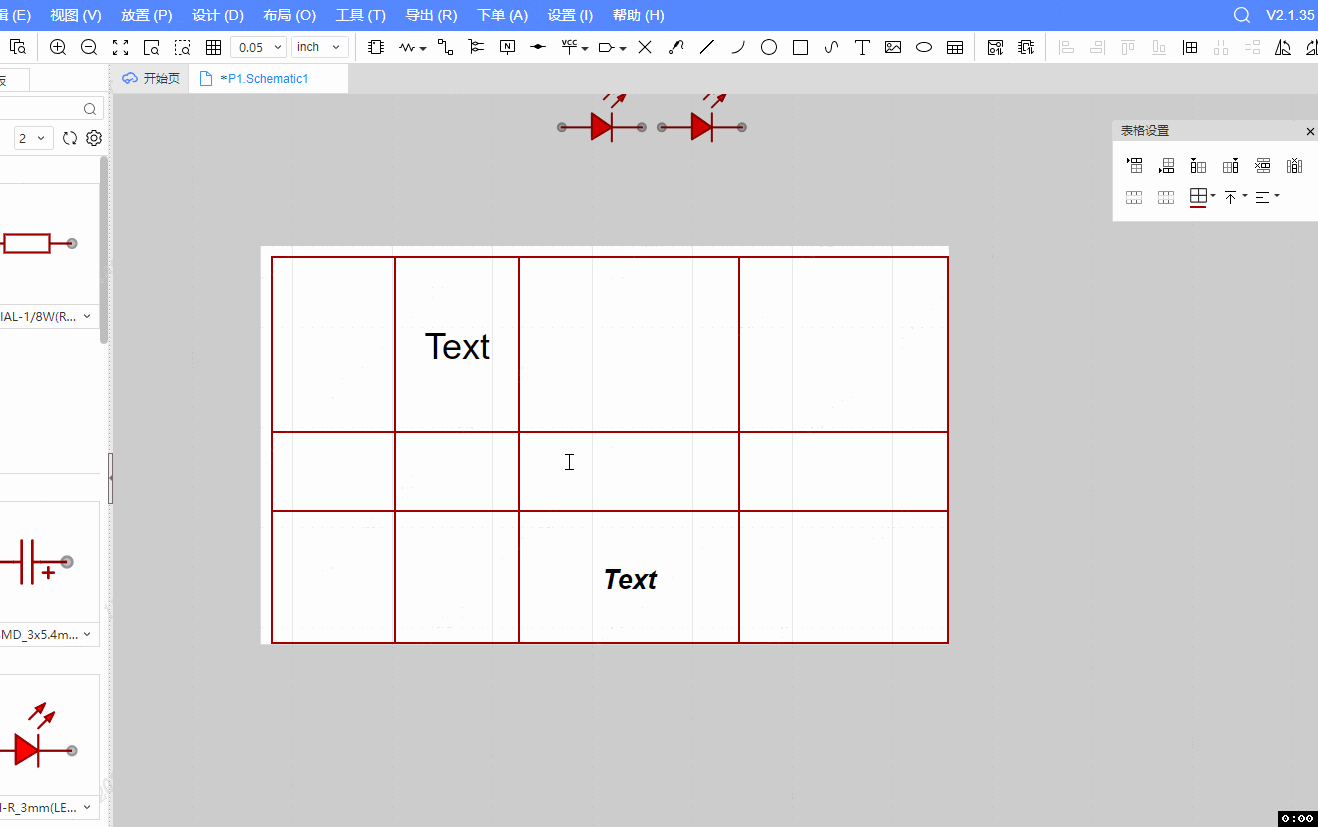

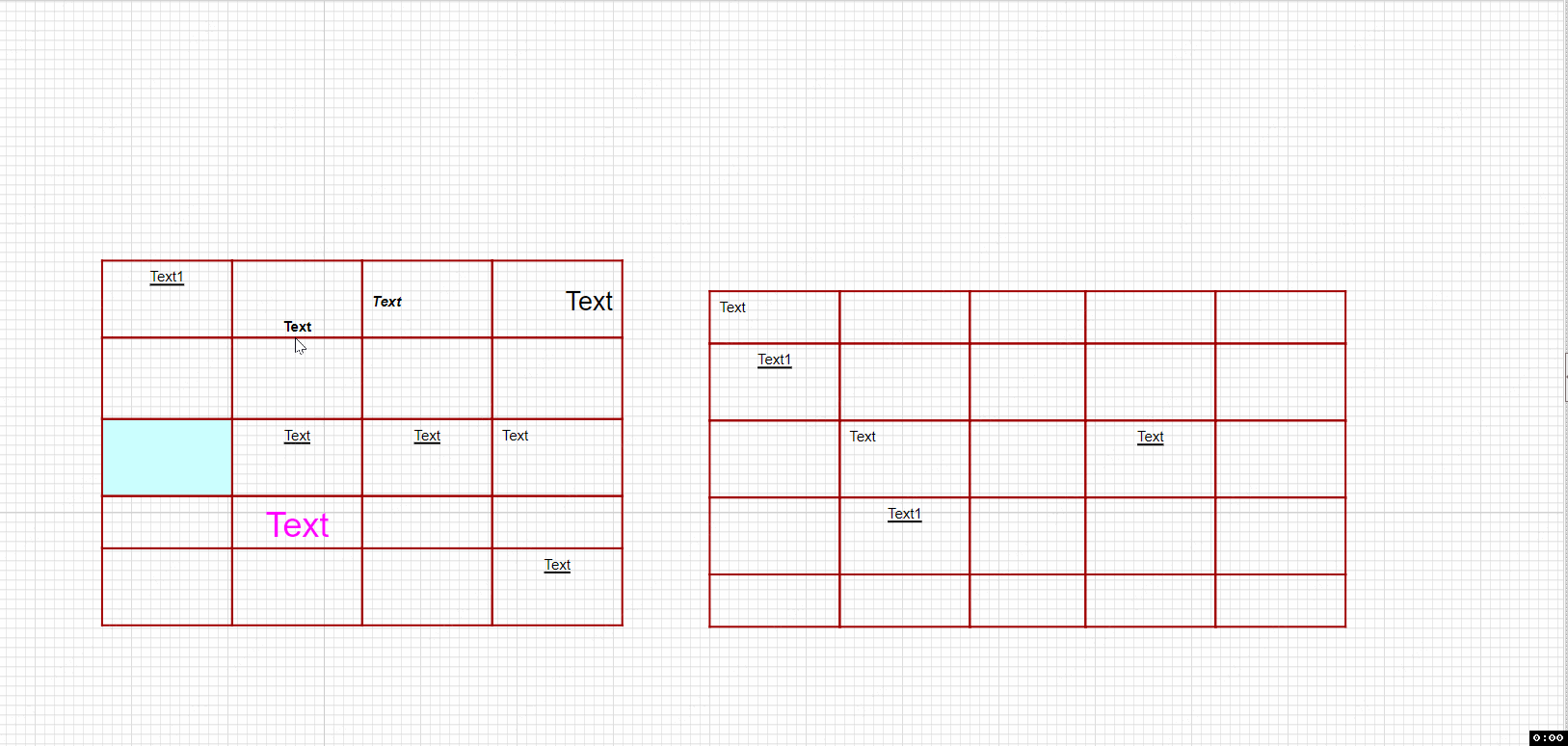

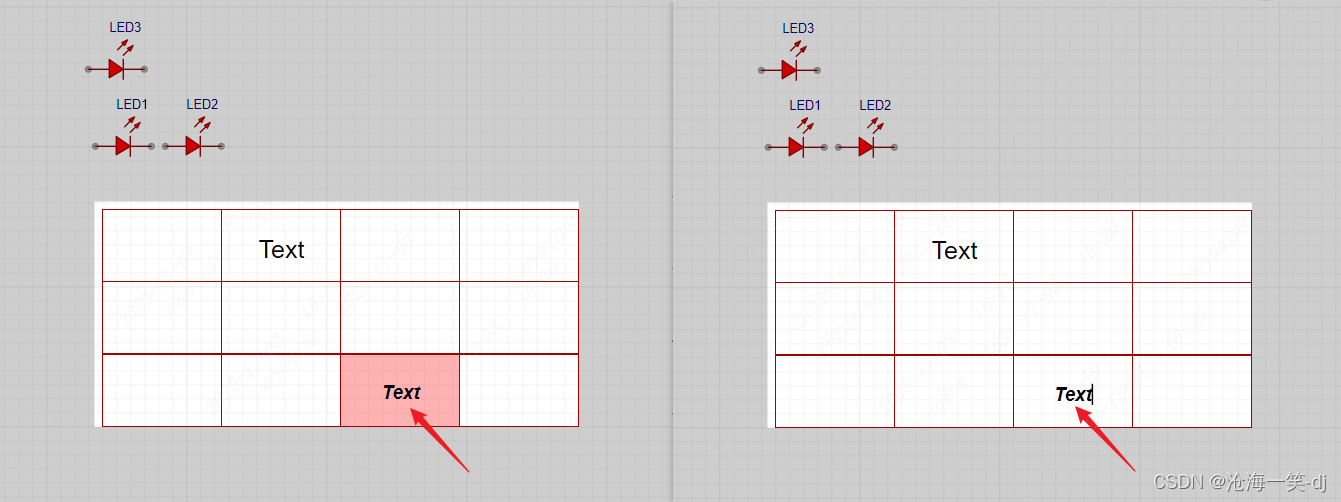

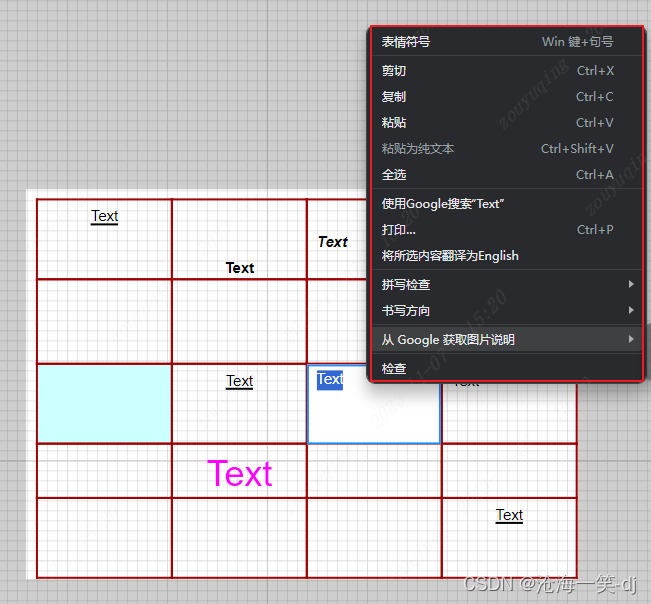

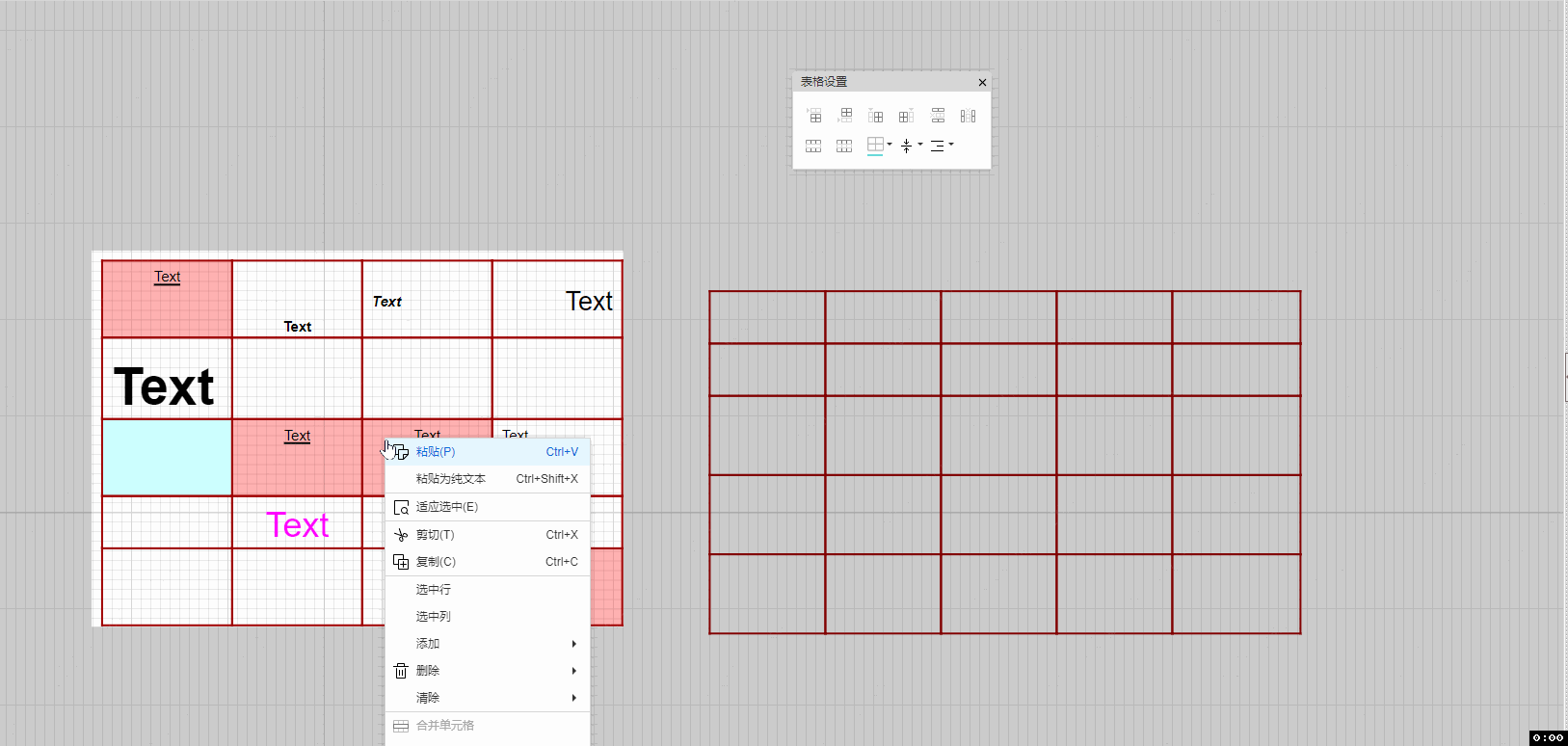

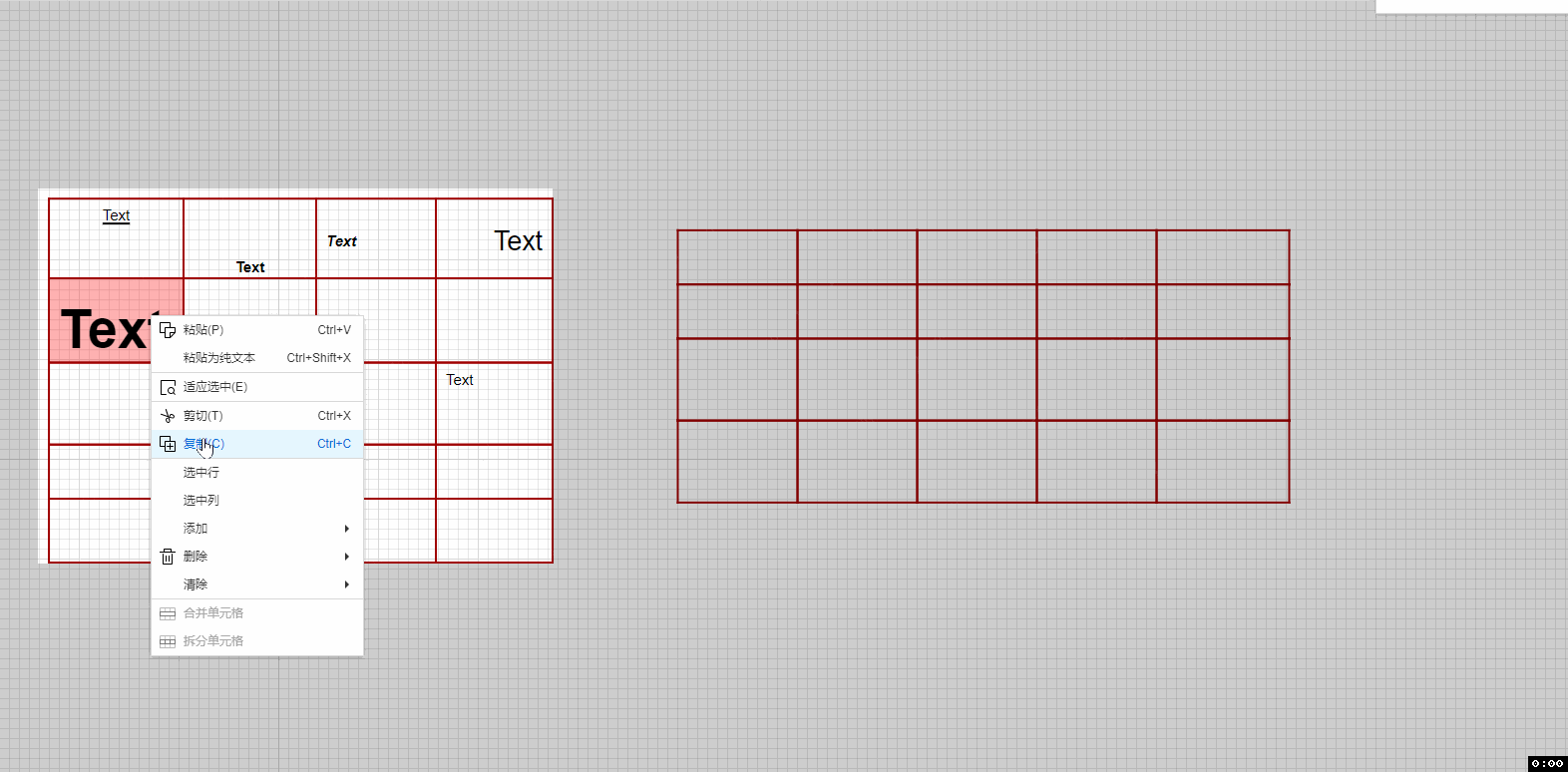

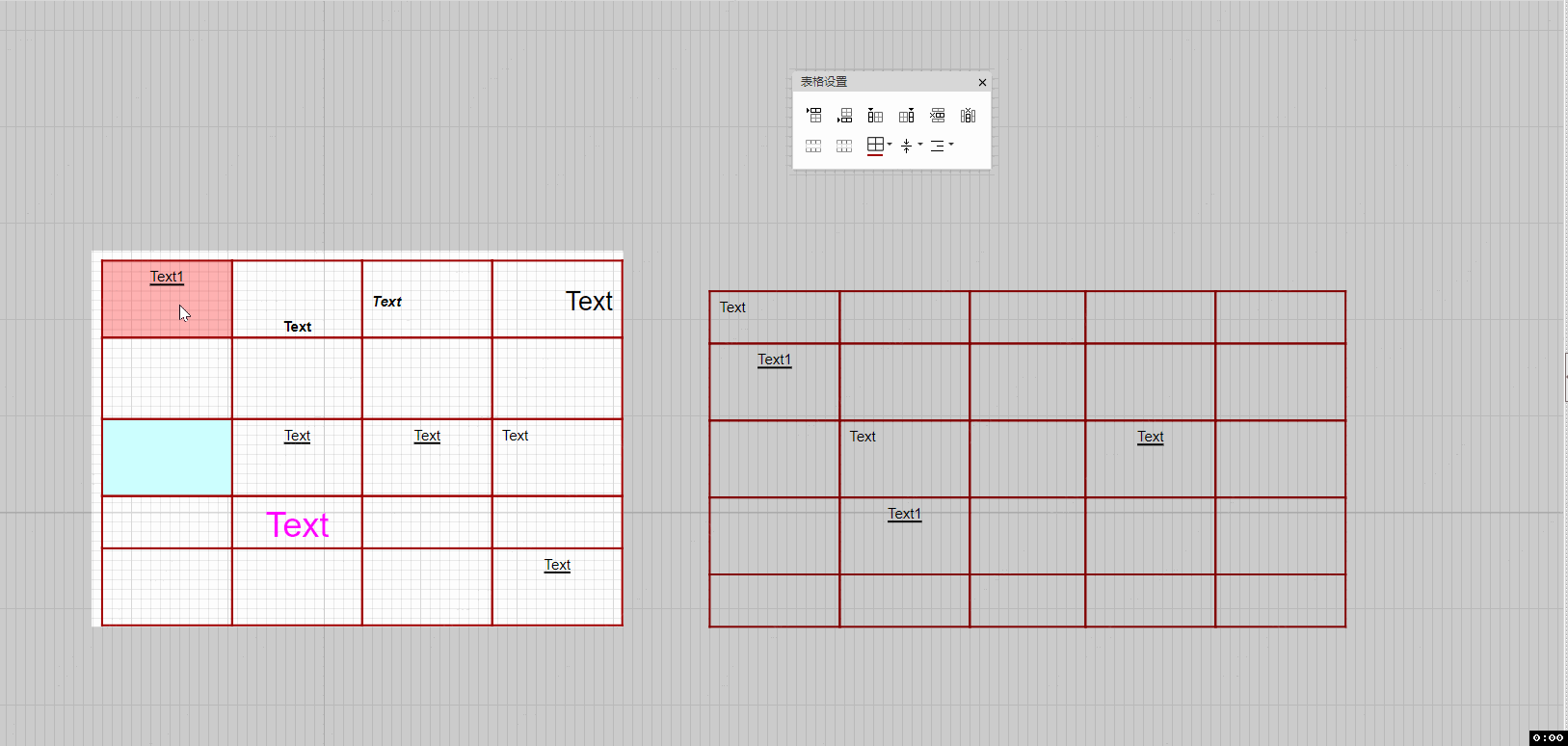

双击单元格，即可进入文本编辑状态。（编辑表格文本，一定处于表格遮罩模式）
在这里插入图片描述

单元格的宽和高都不会根据文本内容进行自适应调整，会进行自动换行。
内容多单元格小则显示不全，当手动拉伸将单元格扩大，则可看到所有的文本内容。
在这里插入图片描述

注意：表格的尺寸大小不会根据文本内容的多少而改变，除非手动拉伸或右侧修改尺寸。

表格设置悬浮窗

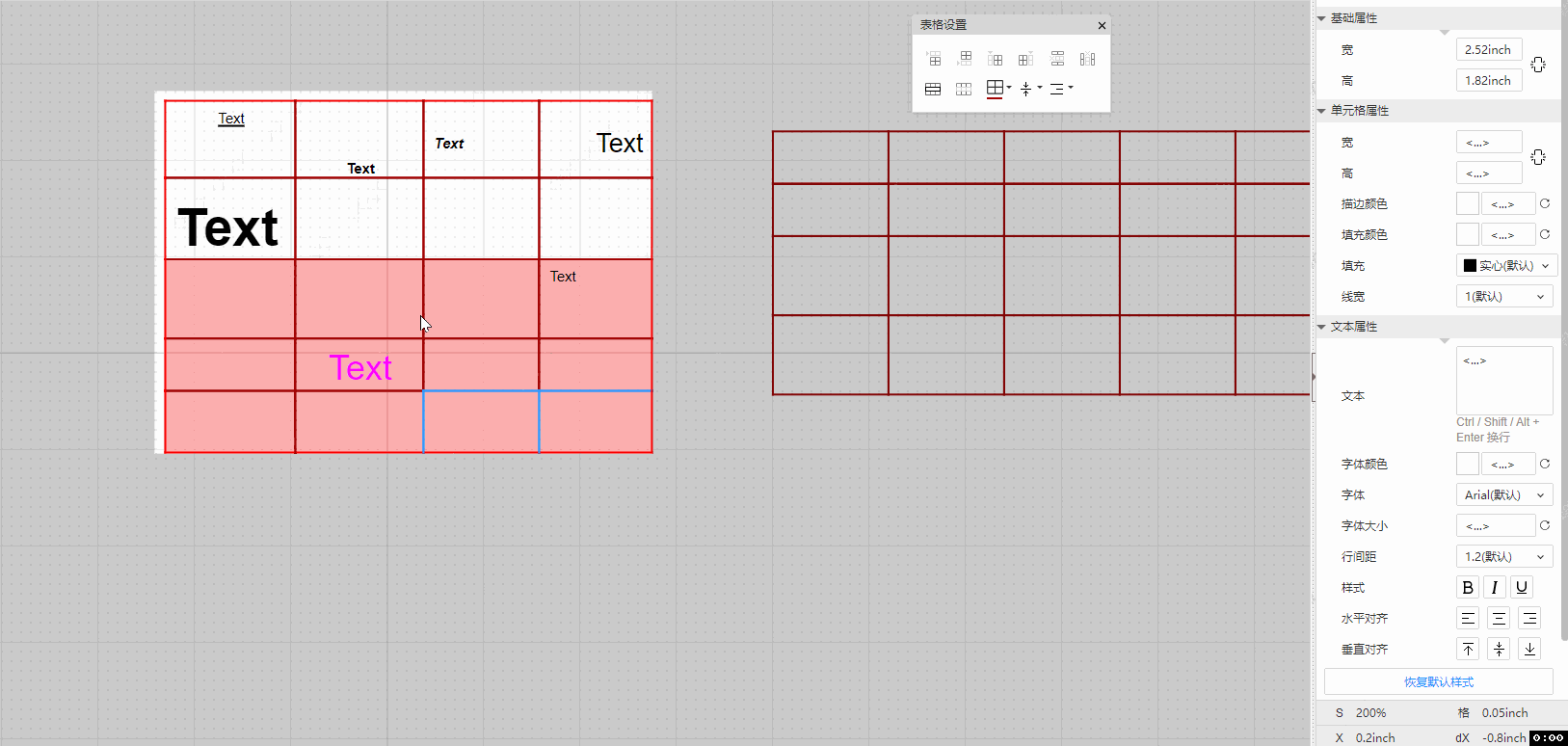

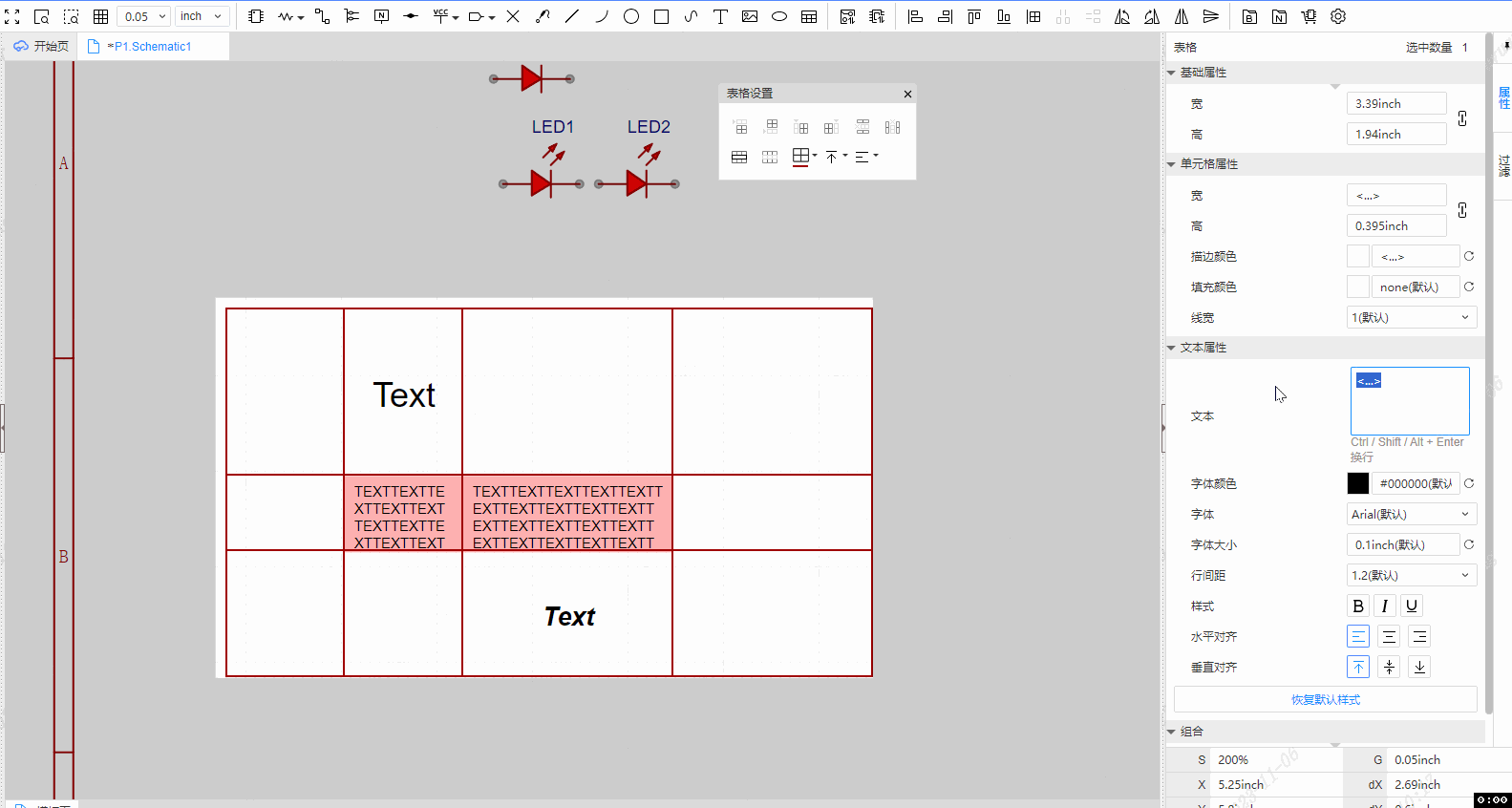

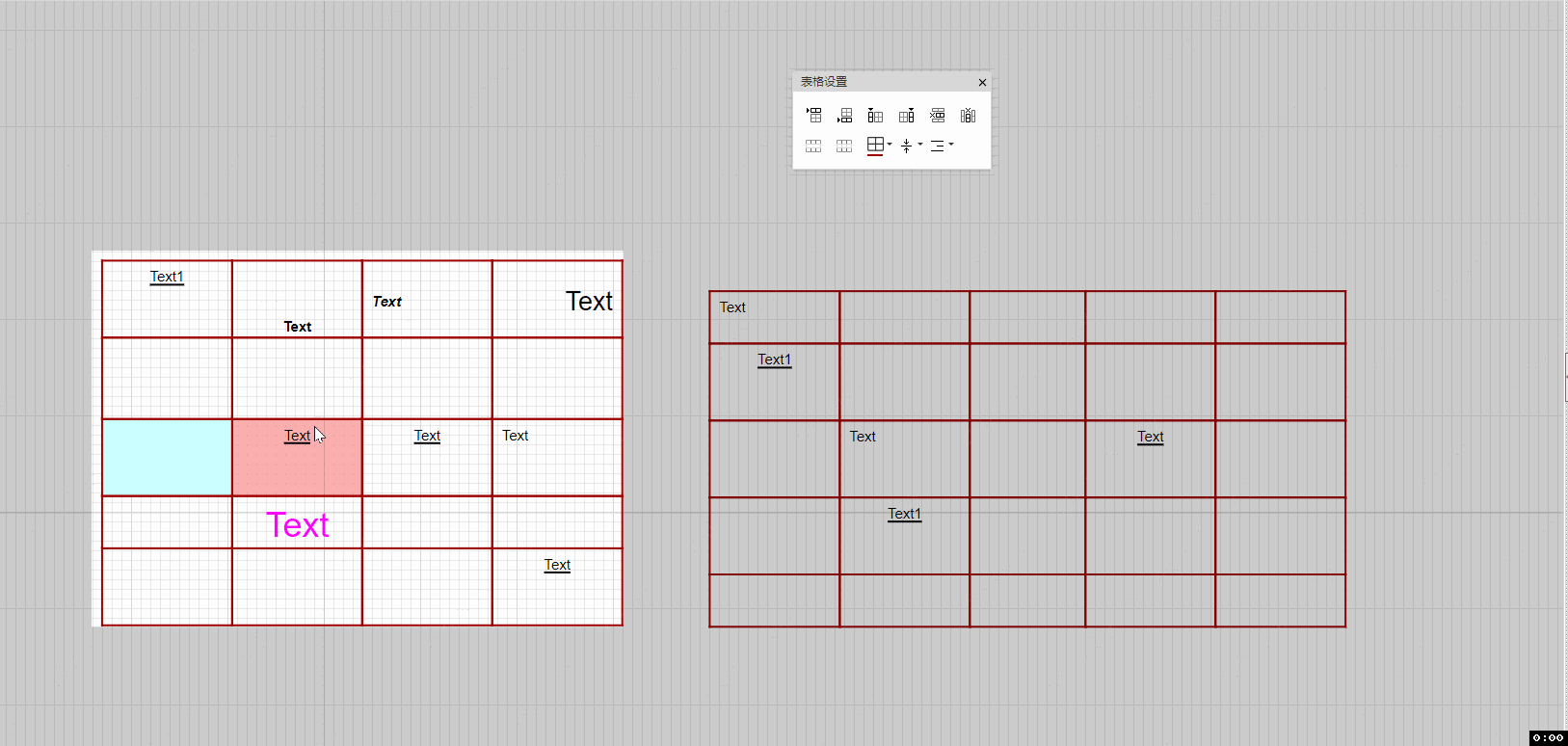

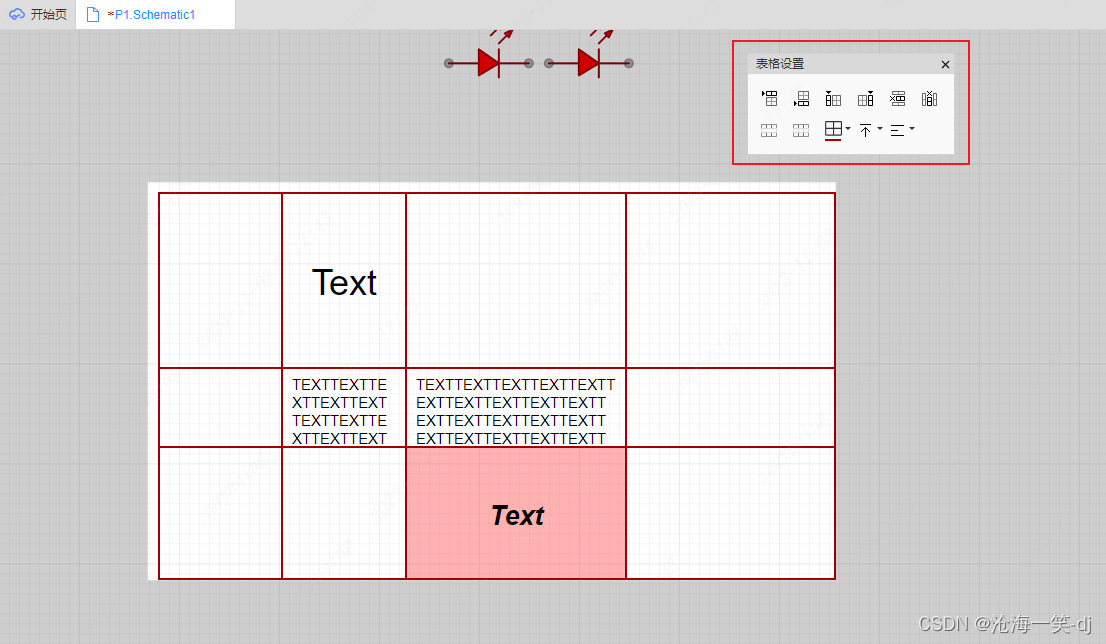

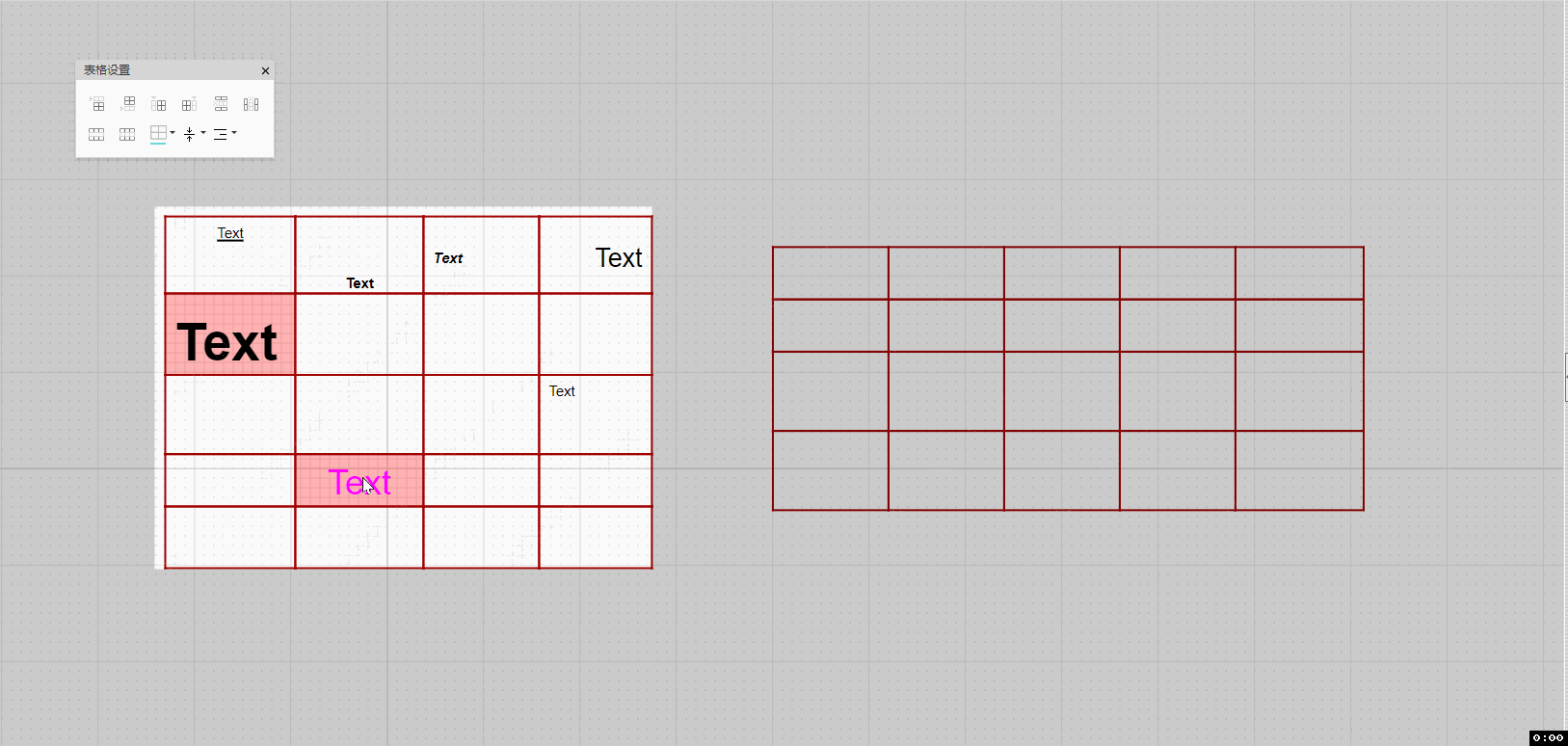

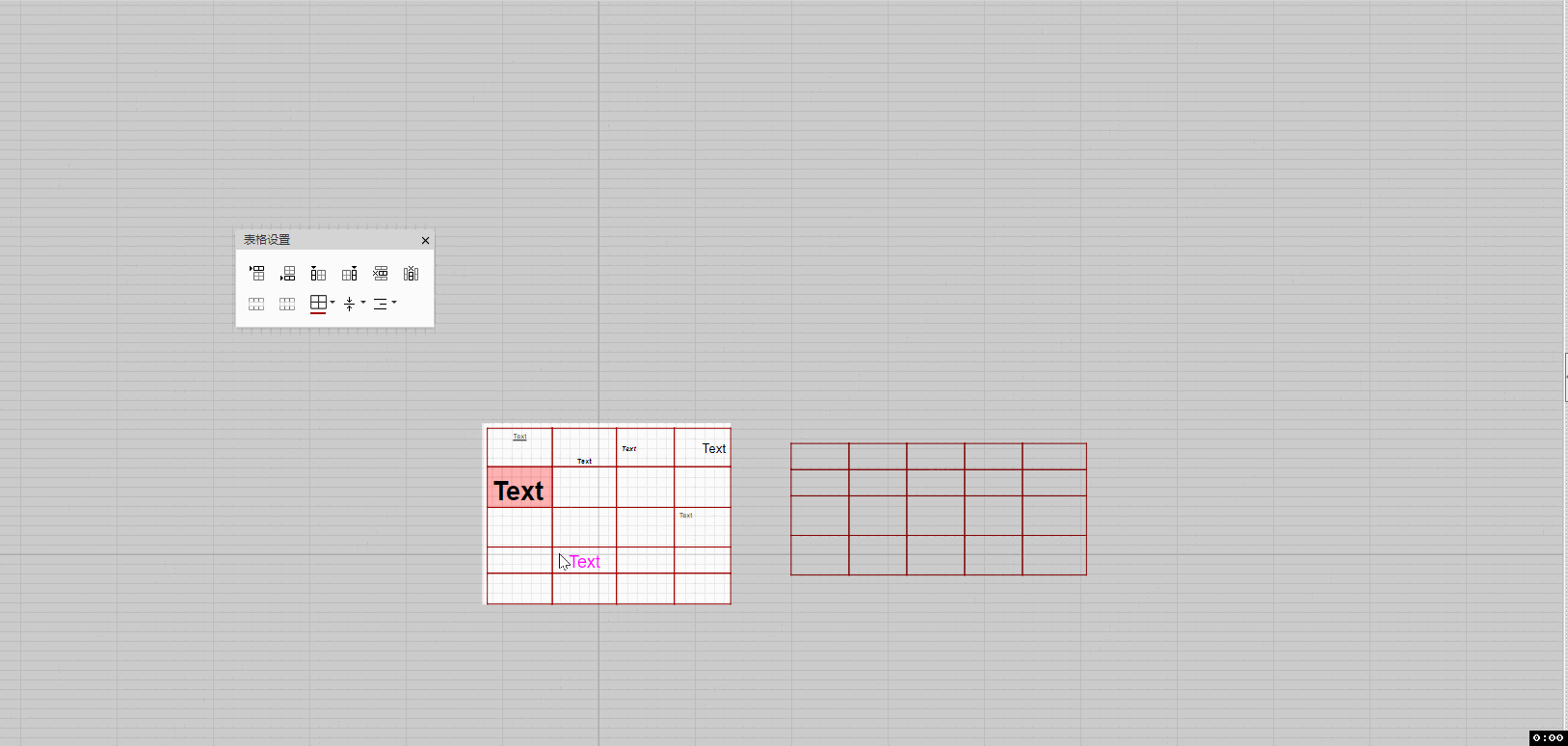

进入表格的”遮罩”后(存在单元格被选中/文本编辑状态下)，提供了一个独立的表格设置悬浮窗，可自由拖动调整样式。
在这里插入图片描述

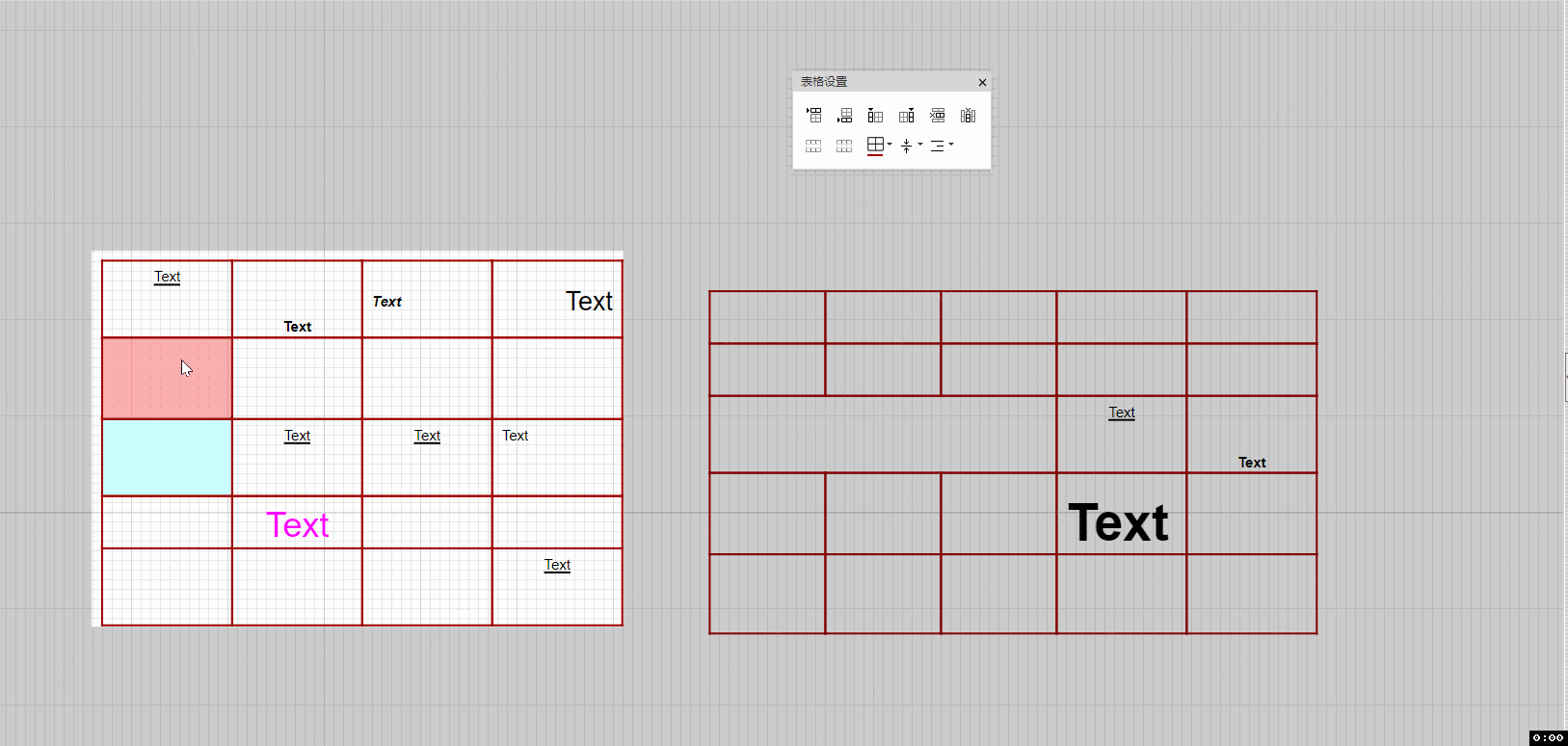

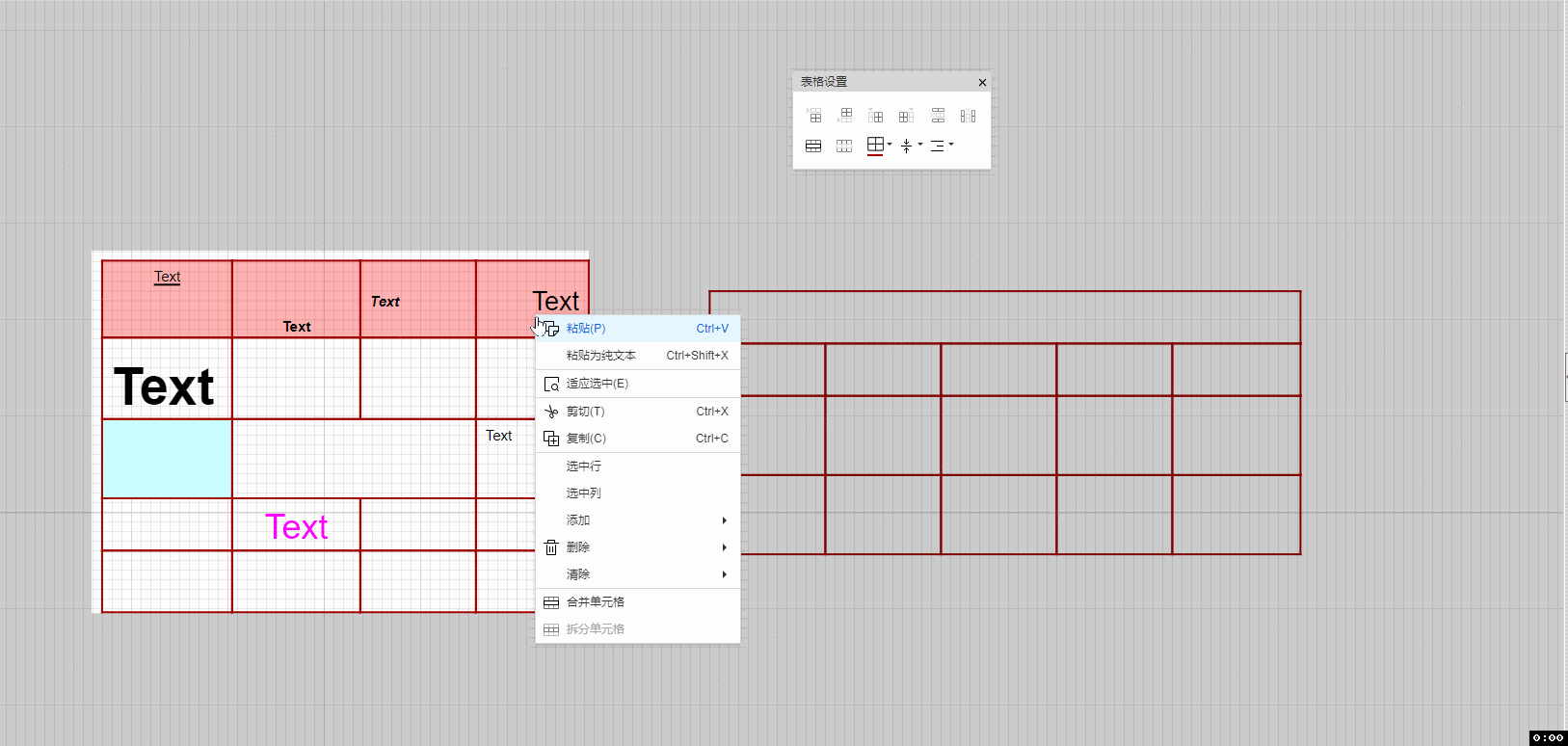

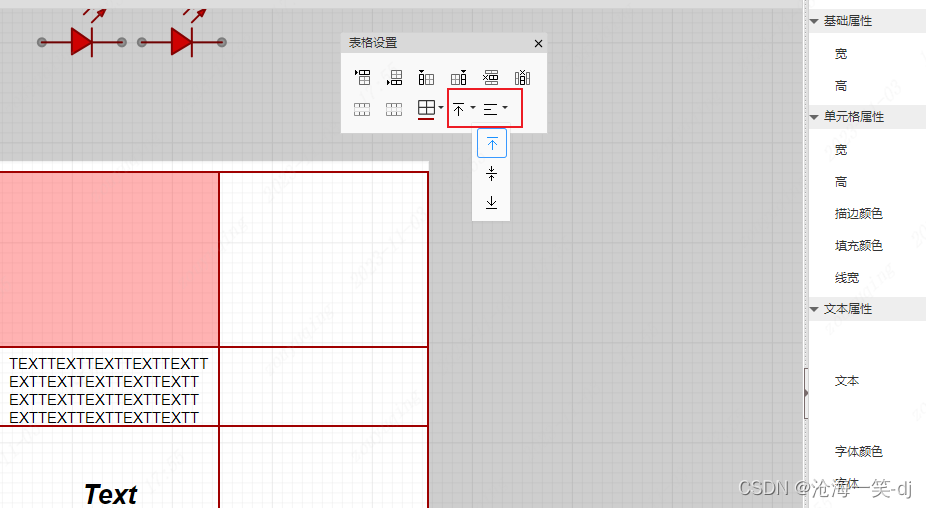

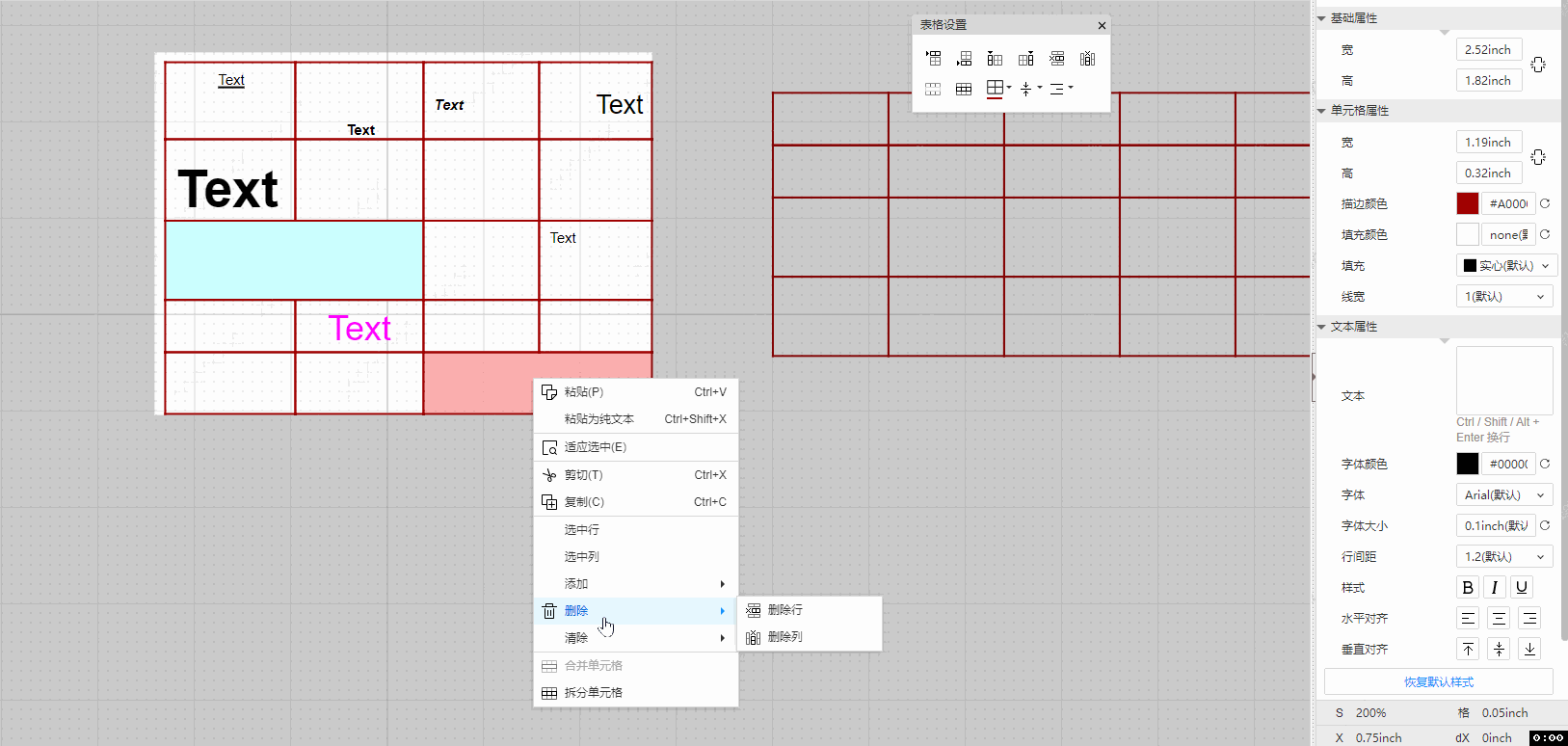

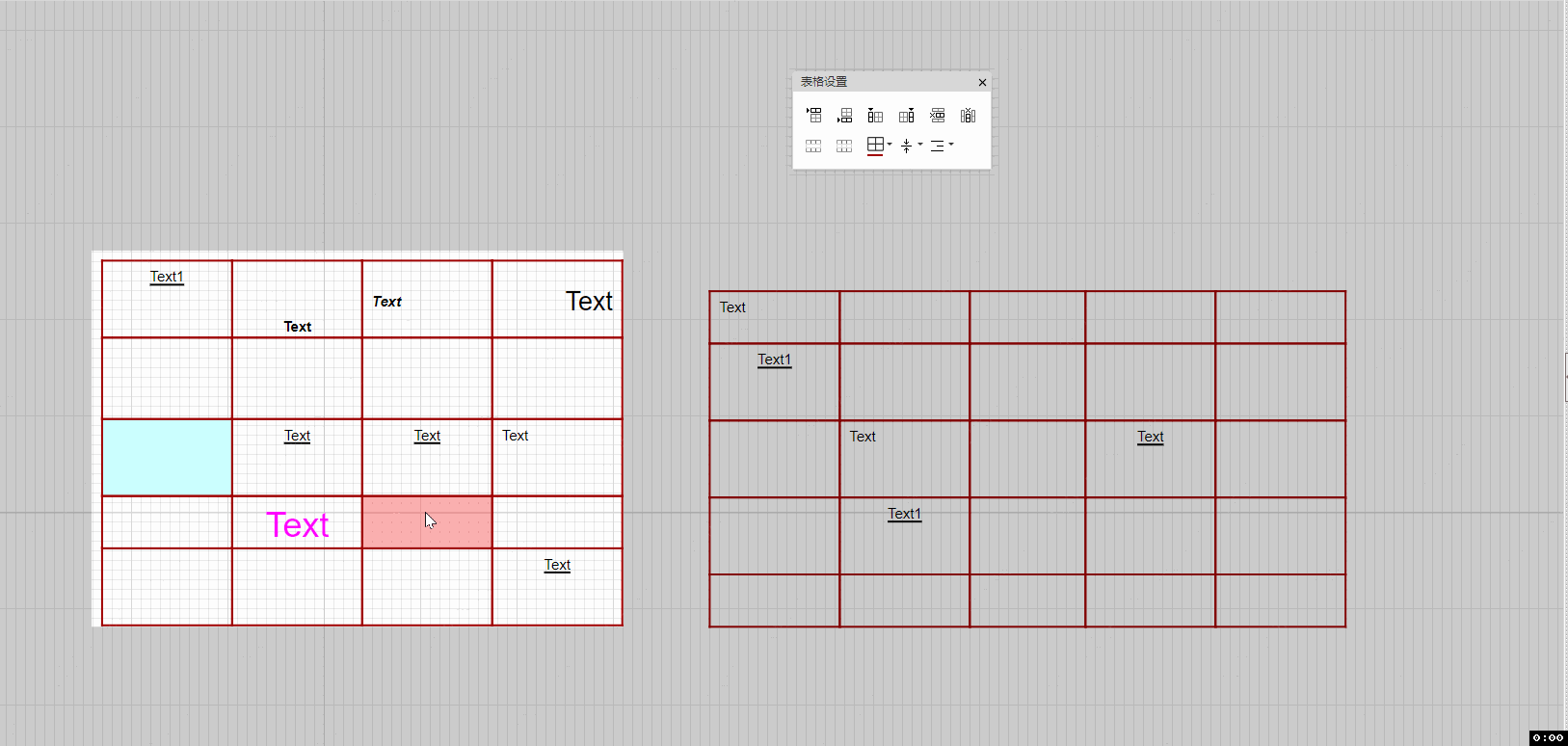

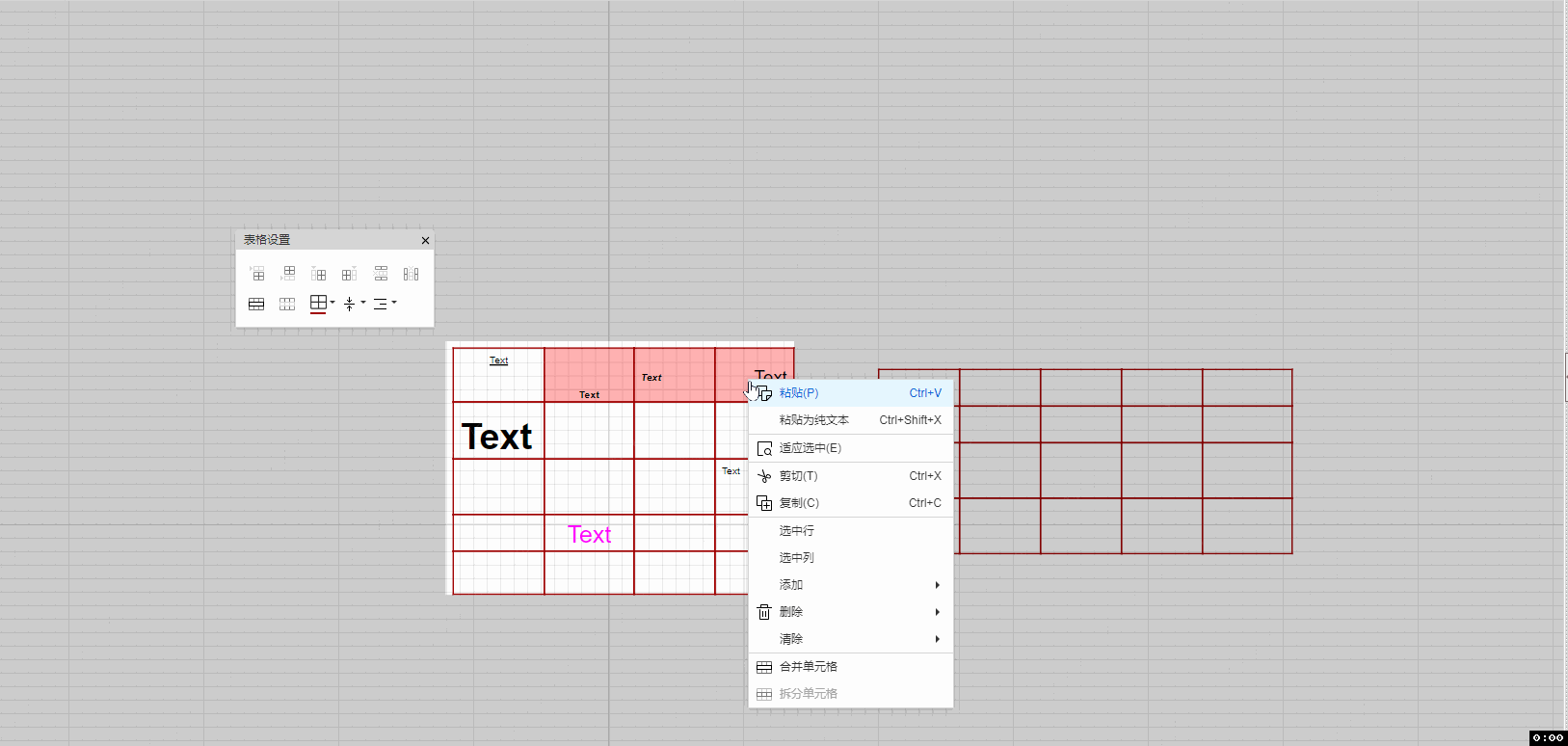

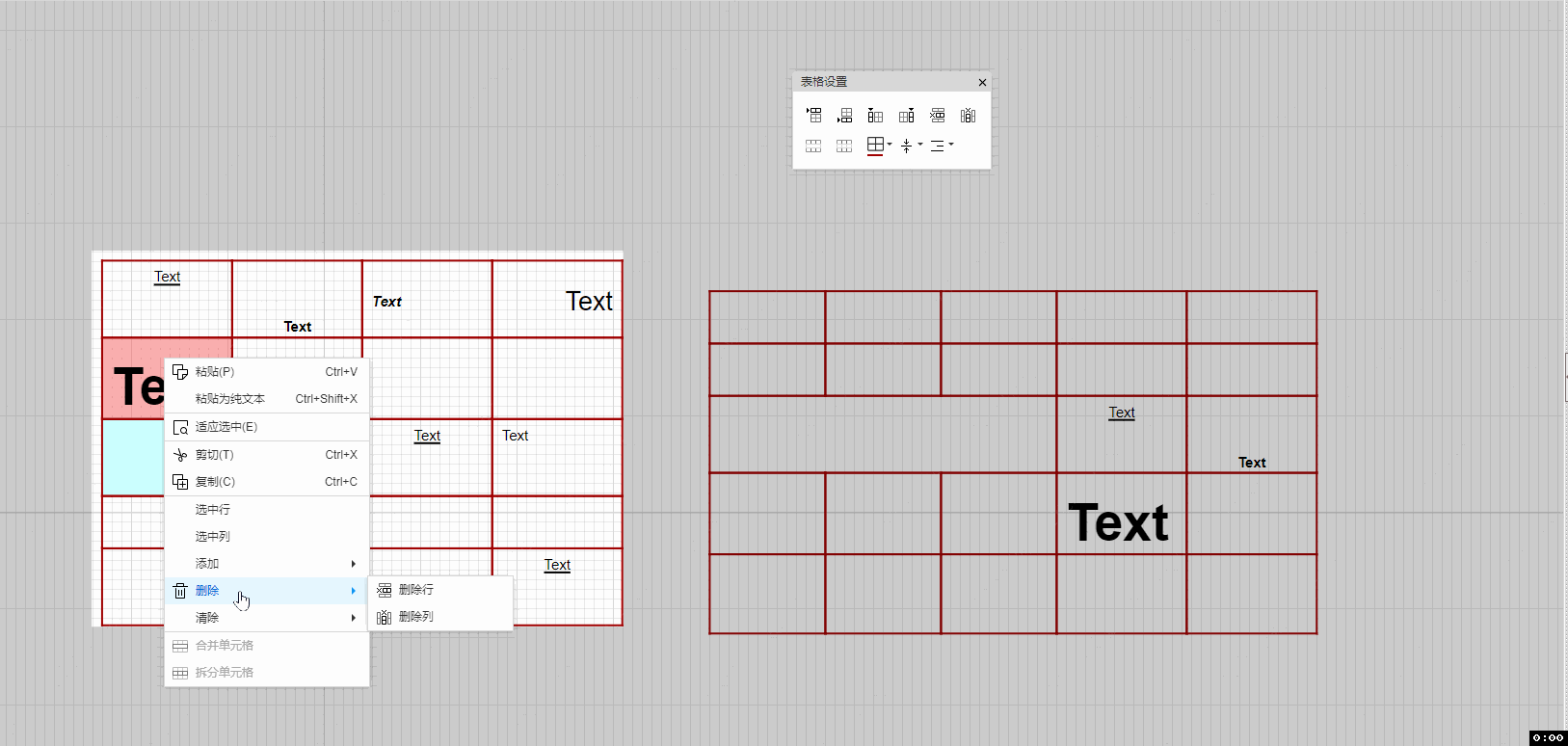

通过这个悬浮窗，可以对表格操作添加行列、删除行列、合并单元格、拆分单元格、设置单元格边框样式、设置文本的对齐样式。

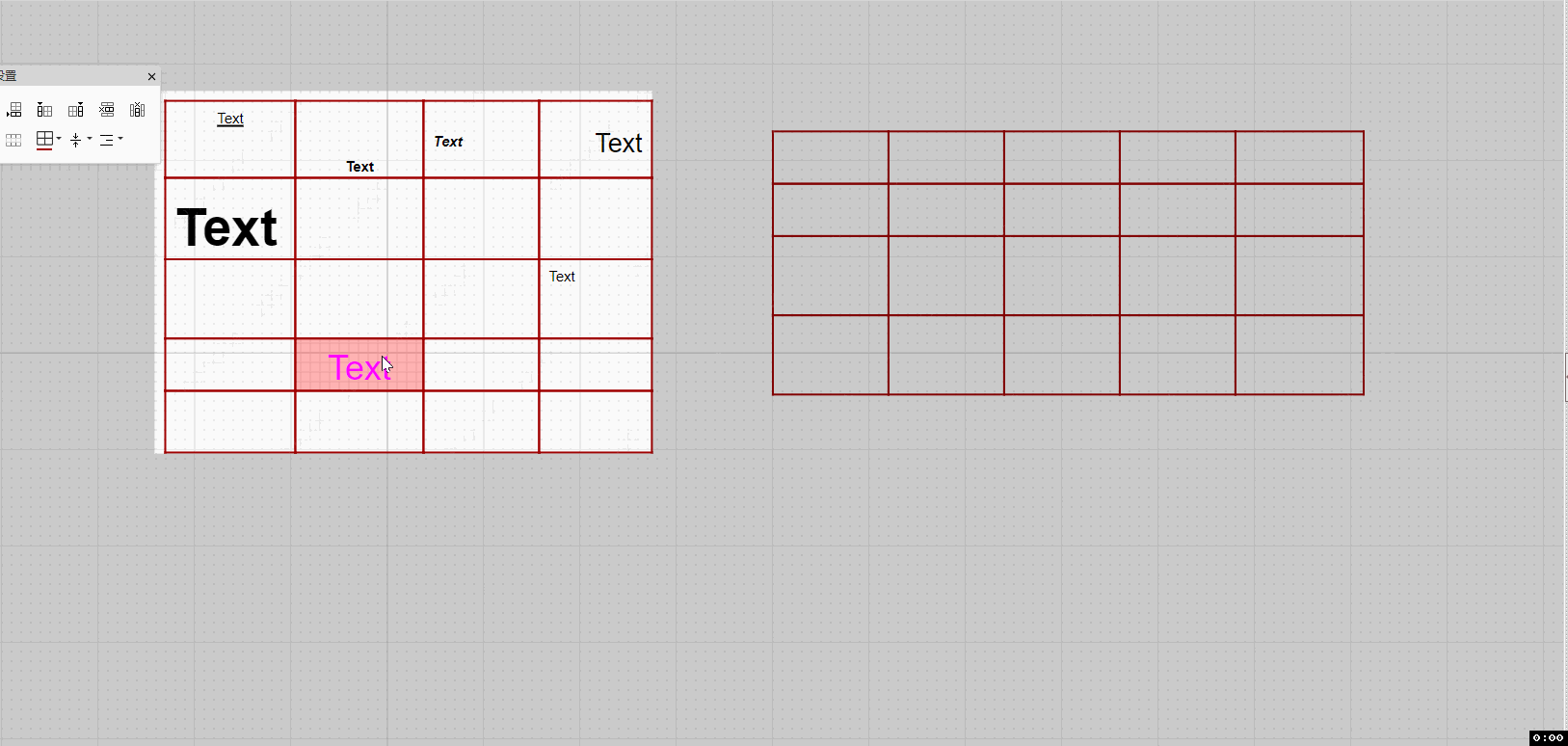

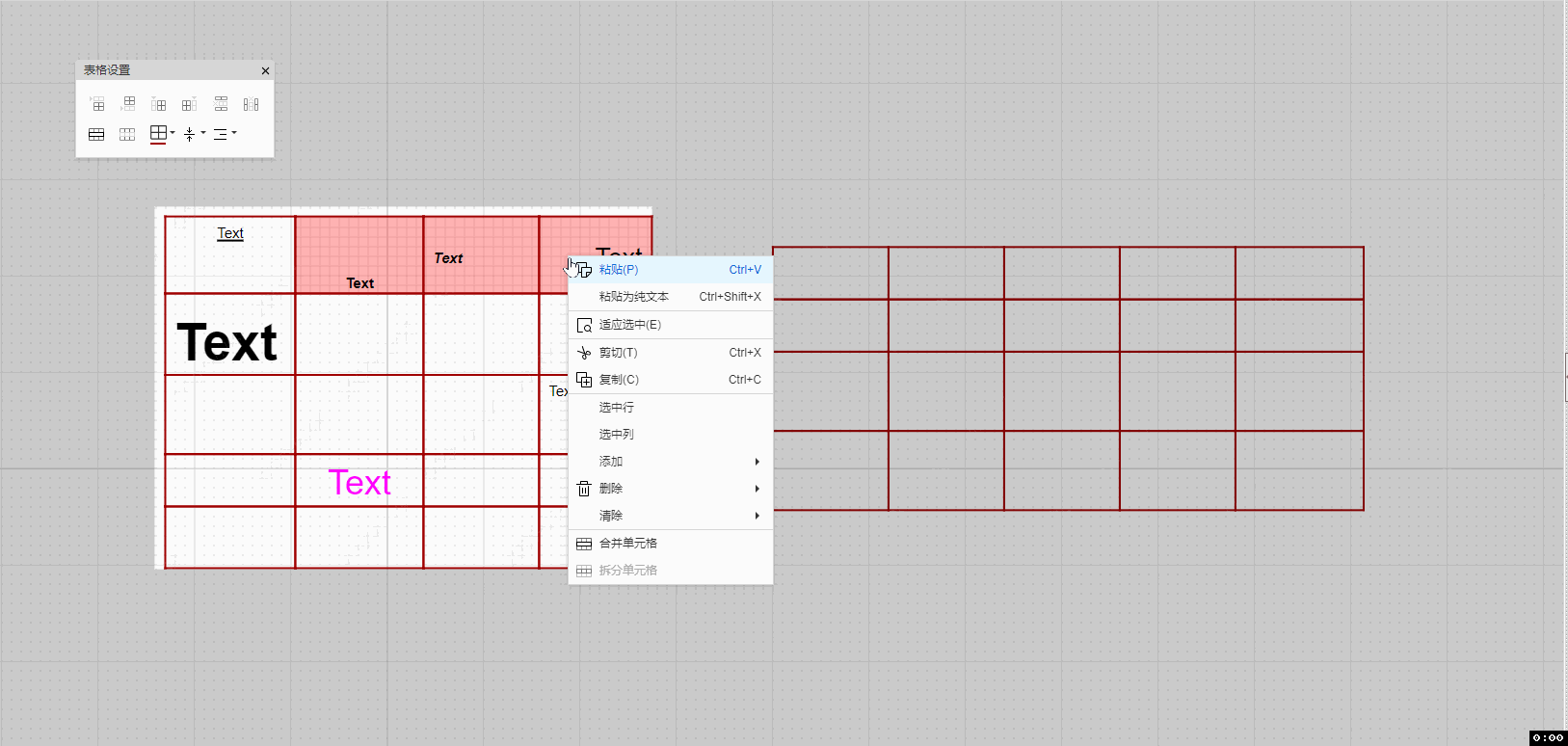

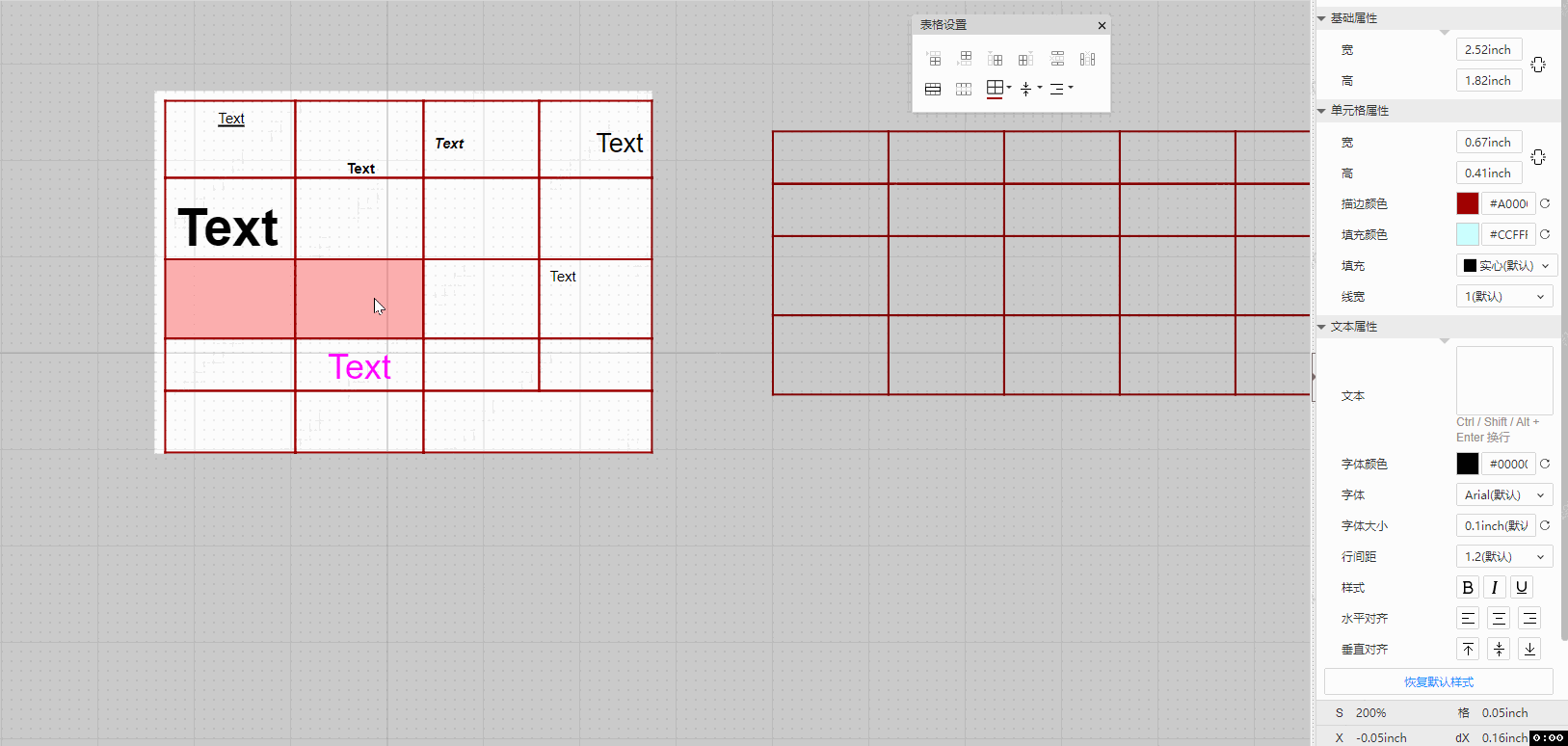

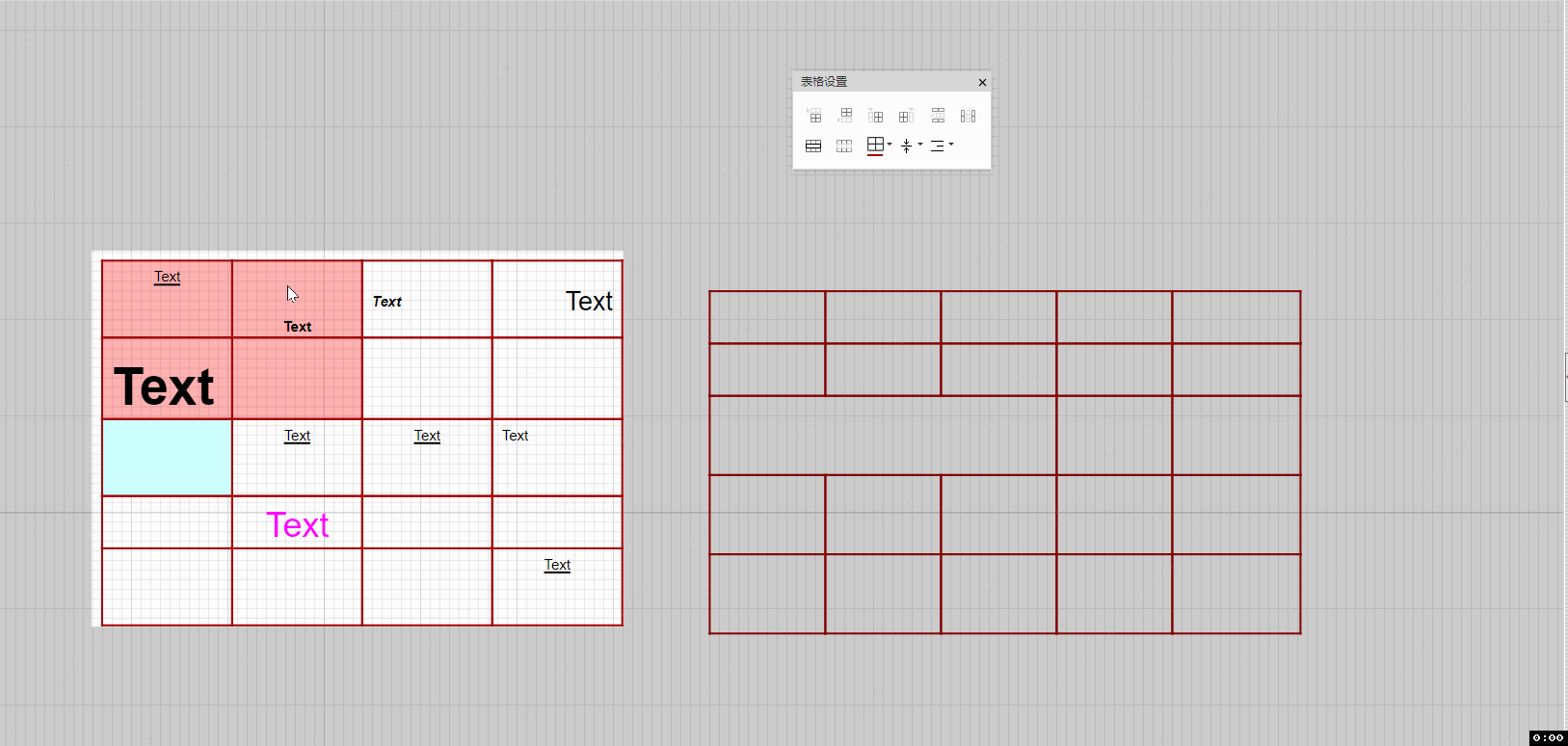

合并单元格：会将所选的多个单元格合并为一个，内边框线隐藏，文本内容取”最左上角”的值。

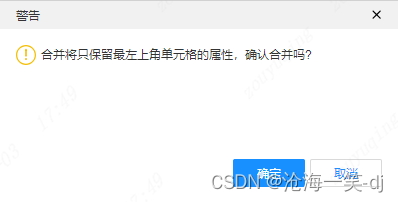

存在单元格的属性不统一时，则会弹窗提示：合并将只保留最左上角单元格的属性，确认合并吗？（左比上优先）
拆分单元格：仅当选中的1个单元格是进行过”合并单元格”操作的，”拆分单元格”的图标才正常显示否则置灰。

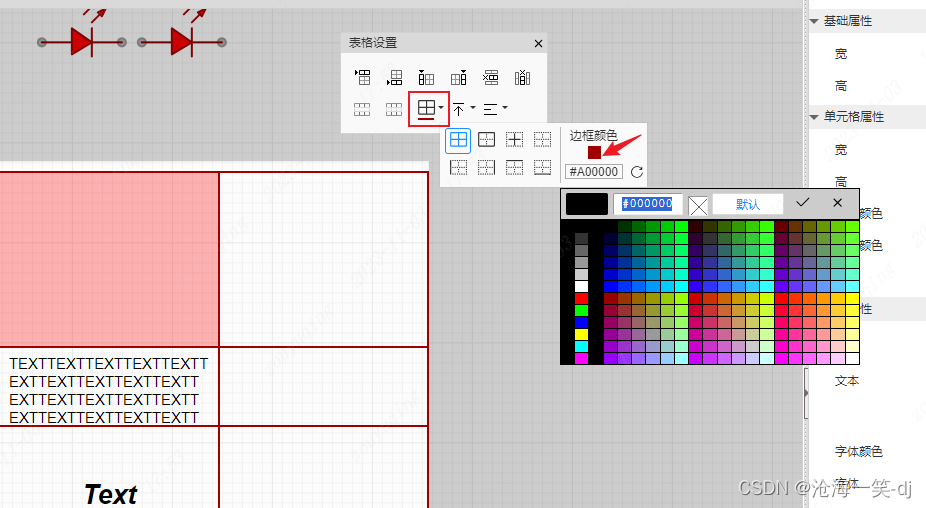

表格边框设置：直接单击悬浮窗中的边框图标，会根据上次选择的边框类型及边框颜色进行设置(初始默认：全边框、#A00000主题色)
图标中包含1色块，用于显示当前默认的边框色，保持跟随上一次的设置，拉框可选定具体的边框类型，设置具体的边框颜色。
