低功耗基础概念——isolution cell

在低功耗设计领域，最有效的降低功耗的手段莫过于电源关断了。其原因在于不论多低的电压，多小的电流，多慢的速度抑或多小的leakage，都不如将电源完全关闭来的彻底。

尽管如此，在实际设计中，由于power gating设计方法会极大地增加design的复杂度，从设计到验证，从后端实现到signoff方法学都有很多不同于一般设计的特点。

低功耗设计逻辑构成：

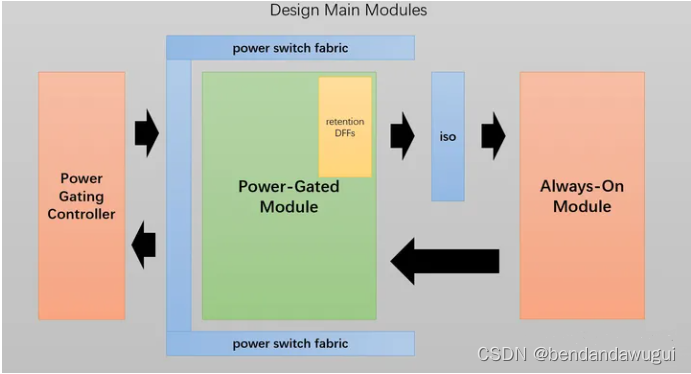

今天主要从逻辑构成和后端实现的角度介绍一下power gating的特点和原理。一个典型的带有power gating的设计，应该包含以下的主要模块：

power gating controller：

     控制芯片中关断模块的电源何时关闭并给特殊的cell如retention register输出必要的使能信号；

power switching fabric：

      也称power switch, 实现电源关闭的逻辑单元，一般由后端实现阶段加入并按照一定规则摆放；

always-on module：

    电源一直保持打开的模块；

isolation cells:

     简称ISO，一般在关断模块->电源always-on模块方向的信号需要加入此类cell，具体作用将在后面解释；

retention DFFs:

    特殊的register能够在主电源关断的情况下保持数据不丢失，只有当关断电源时仍然需要保留部分数据的时候才需要此类cell。

关断方式：

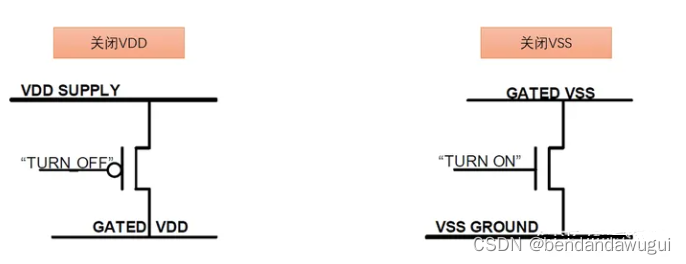

关断方式主要有两种：关闭VDD或者关闭VSS，二者的基本原理也很简单，如下图中所示，在实际应用方面以关闭VDD为主，小编接触过的也全部都是关闭VDD的类型；

Isolation cell：

当信号从一个模块传入另一个模块，如果输入端的电源关闭，则输出信号可能数显不可预测的数值，若此数据传递出去可能会导致功能出现问题，因此需要将电源关闭模块的输出信号和其他module隔离开来，这时候就需要用到isolution cell（ISO）。

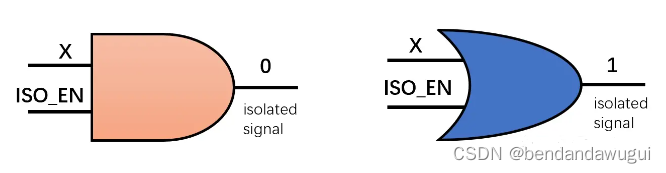

Isolation cell的作用在于将某个信号点位固定到高位或者低电位，其原理也很简单，基本上等同于AND或者OR门。

而电源打开时，Isolation cell则表现的像一个Buffer，输出等于输入即可。同时，如果被关断的电路输入固定电压，也可能产生对地的电流，Isolation cell可对该部分电流进行保护。【一般来说Isolation Cell的输出部分有较大的电容负载，也就是说Isolation Cell的延时将会比较大，对时序有一定的影响，是需要注意的】

为了保证isolution cell能够在power down的时候仍然能够正常工作，一般来说isolution cell都会有一个primary power和一个secondary power，后者能够保证前者power down时器件仍然能够工作。

关于isolution cell的插入位置，我们需要决定是放在power gated模块（source 模块）内还是always-on模块（destination模块）内，由于某些信号从power gated模块出去后可能达到多个不同的其他模块，如果插在destination模块就可能在所有的destination都插入isolation，从而引起不惜要的资源浪费，因此一般推荐放在source模块中。

不管放在哪里，其power的链接都需要额外的注意，isolation放置的地方都需要gated power和always-on power同时存在并且物理和逻辑链接都正确，因此经常会把isolation cell指定一个固定的区域放置，可以选择在此区域中打上两种不同的power stripe和power rail来链接它们，或者选择让工具以自动routing的方式将secondary power链接起来，后者主要在非先进工艺中才可能出现。

电源环线power ring和电源条线 power stripe：fplan-电源规划_什么是power rail_卢卡喵的博客-CSDN博客

对于数字后端实现而言，这个Isolation cell需要在综合阶段编写upf，让工具自动插入。

Rentention Register：

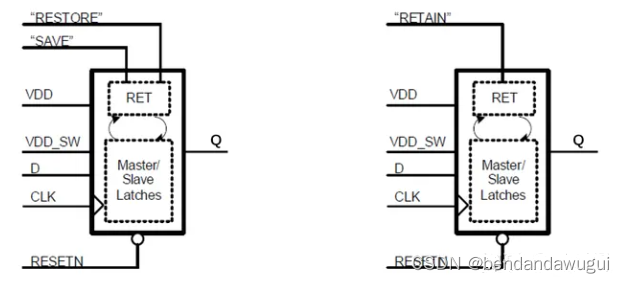

如果在电源关闭的过程中某些数据仍然不希望丢失，就需要用到retention寄存器来保存数据，它与一般寄存器最大的不同也是拥有两个不同的电源分别power一个master和一个slave锁存器，当master需要断电而数据需要保存的时候，将SAVE或者RETAIN信号送入retention register，从而能将数据从master输入slave锁存器，而slave锁存器通常会链接到always-on电源上以保证其能够正常工作，下面是两种典型的retention寄存器的构造。

从上述结构上看，retention register必然会比一般的register在size上要大一些，一般来说至少要大20%以上，因此，使用retention register需要特别注意它带来的额外的面积和功耗，当需要断电保存的数据过多时，retention cell带来的功耗可能会使整体的low power效果打折。

上述power gating的实现和特殊cell的电源连接，实现和验证，都需要UPF（Unified Power Format）的支持，后面我们会讲解一下典型的low power design中UPF中需要定义哪些内容，敬请关注。

shift level选择：

低功耗实例——isolation cell及level shifter的选择_dc向电路里加level shift_时钟树上的小猴子的博客-CSDN博客

UPF：

当前低功耗设计都离不开UPF标准，那么什么是UPF？
UPF的全称是统一功耗格式(Unified Power Format)，其主要是由Synopsys推出的专门用于描述电路电源功耗意图的一种语言标准，它是Tcl语言的扩展，并且现在被三大EDA厂商支持。
由于RTL和设计约束不足以描述功率行为。没有用于捕获电压变化、shutdown、isolation、retention等功能。
我们需要使用UPF保持整个流程的一致性，实现自动化，最小化设计失败的风险。
数字IC笔记-UPF：special cells_ic upf_卢卡喵的博客-CSDN博客
