本文介绍了如何使用Unity的ShaderGraph创建能量护盾的视觉效果，包括检测物体接触边缘、描绘透明物体边缘并进行扭曲。作者跟随unityJapan的官方教程，通过设置DepthTexture、Unlit shader和各种节点，实现从检测深度到边缘高光的完整过程。教程详细解释了每个步骤的原理，并展示了节点图和最终效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

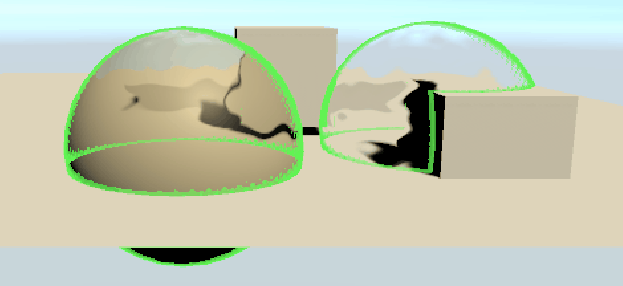

在油管上看到unityJapan办的官方演讲会中，讲解了如何用shaderGraph制作一个能量护盾。我就跟着模仿地做了一下，效果如图。
官方油管地址：https://www.youtube.com/watch?v=7ToExWKVZW0&t=2407s
在这里插入图片描述
主要有3个工作：
1）检测物体之间的接触边缘
2）画出透明物体的边缘
3）扭曲透过物体的像。

STEP 1）

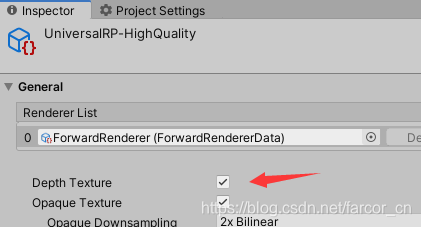

打开渲染管线设定中的DepthTextture，获取场景深度

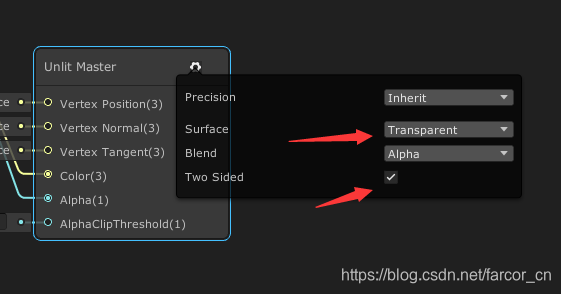

DepthTexture 建立一个Unlit shader，master节点设定改为transparent渲染队列，双面渲染。
在这里插入图片描述
建立一个sceenDepth节点，采样改为eye
再建立一个screenPosition节点，模式改为raw来获取不透明物体的深度信息。
把screenPosition节点里的w分量分出来，用sceenDepth节点输出的值去减，最后输出到master节点上的color看一下。发现同球体接触的边缘变黑。
节点图：
