飞灵码农：PPS秒脉冲信号测试仪方案

概述

之前介绍过PPS TOD信号（飞灵码农：PPS TOD授时信号详解）。
这是笔者工作中经常用到的授时信号之一，而且经常需要对PPS信号进行测试，以检验其长期的准确性。有时候甚至要同时进行很多路的测试。所以，笔者想设计并制作一款PPS测试仪，提高测试效率。

方案要点

• 作为PPS测试仪，出于高精度和易实现的考虑，采用GNSS模块 + 驯服钟晶振作为参考时间源。（目前有现成的时间源）
• 使用内置MCU核的FPGA，作为处理单元。以驯服晶振的时钟，设计一个计数器。采集输入的PPS，捕获计数器时间戳，和参考时间源PPS做相位比对，支持一路测试。
• 测试仪不需要花哨，不需要机箱显示屏，直接使用PCB板，以串口输出测试结果就可以了。
• 参考时间源和处理单元，可以分两个PCB做。这样如果有多路测试的需要，可以采用1个参考时间源 + 多个处理单元的形式使用。

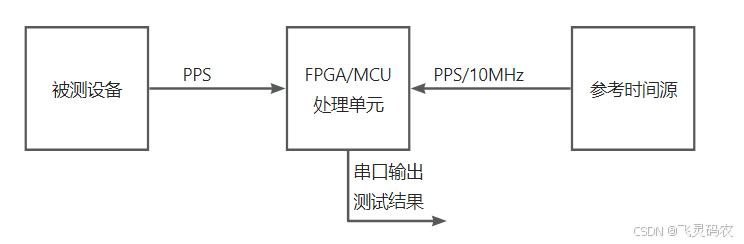

方案框图

方案实现

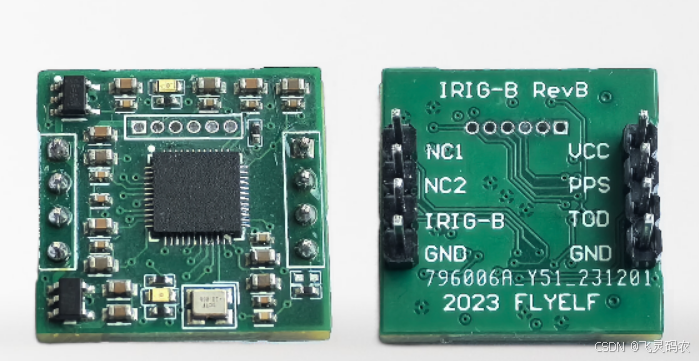

其实初衷是想做一个PPS TOD的测试仪，但是手上刚好有现成的FPGA模块，引出管脚不够用，又懒得重新画板。所以就减配，做个PPS测试仪。这个模块原本是PPS/TOD转IRIG-B码模块，直接把FPGA刷了做成我需要的PPS测试仪。

• 输入信号
  • PPS/10MHz （10MHz是和PPS同步的）
  • 被测PPS
• 输出信号
  • 串口：输出测试结果

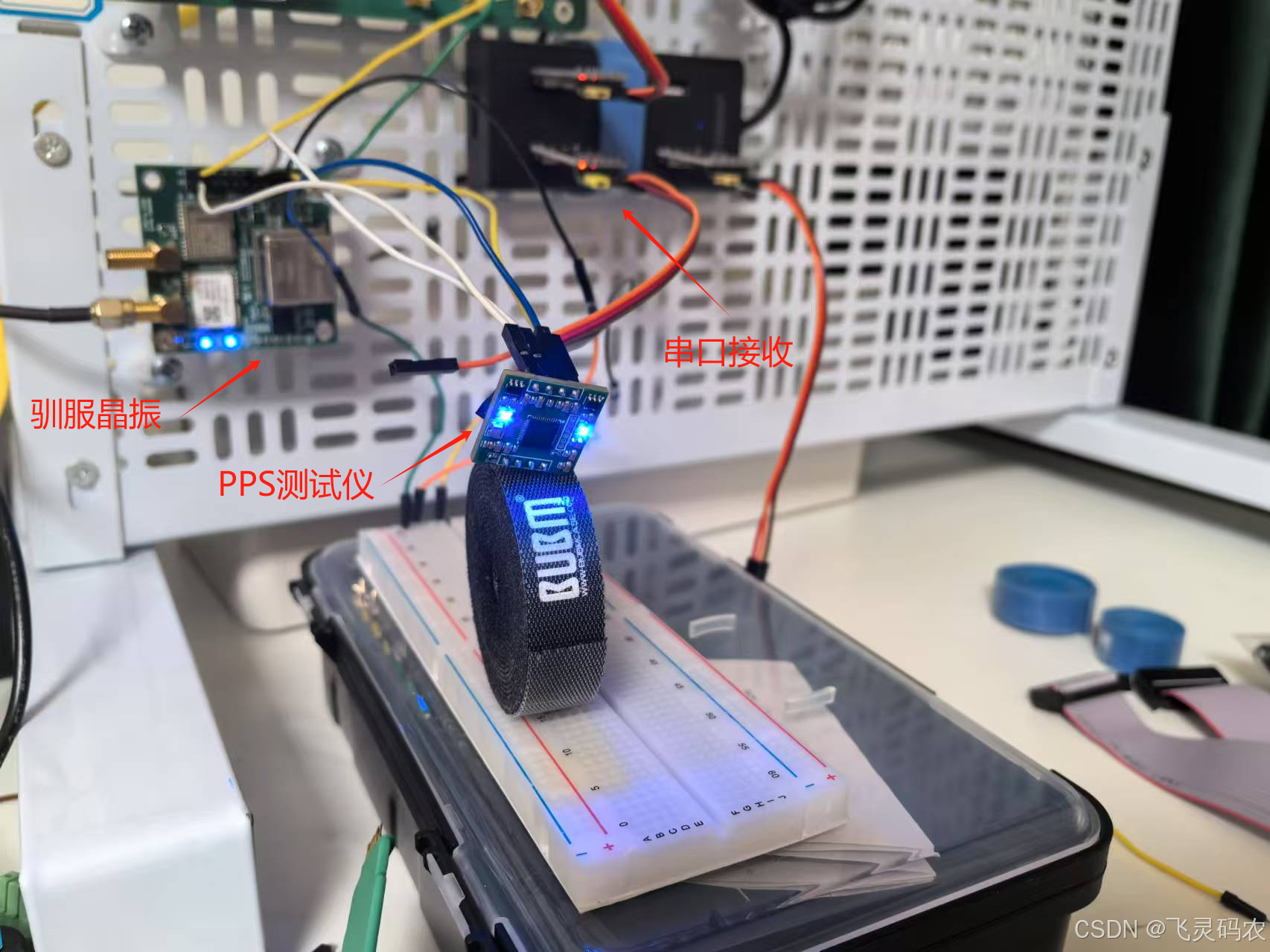

方案验证

驯服晶振PPS自测

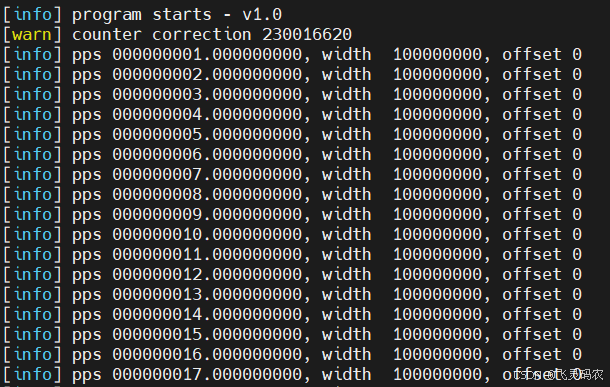

PPS测试仪参考时间源为驯服钟晶振输出的PPS/10MHz，我们第一次测试来用驯服晶振输出的PPS作为被测PPS，做一次自测。自测结果跟预期相符，计数器时间戳都是整秒时间，脉冲宽度100ms，相位偏差0。

这个FPGA很便宜，速度等级很低，目前计数器倍频到50MHz，20ns粒度，已经是极致了。

GNSS PPS测试

第二个测试我们把驯服钟的GNSS PPS作为被测信号进行测试。这个测试结果其实就是驯服钟和GNSS PPS同步偏差。短期测试结果效果还不错，同步偏差基本在20ns，注意我们计数器粒度就是20ns。但是这个脉冲宽度看上去不是标准的100ms，大概差个40ns。

结束语

验证了这个PPS秒脉冲信号测试仪，应该可以搭建正式测试平台了。后期其实还可以做更多工作，比如自动化测试，数据处理和科学绘图。
