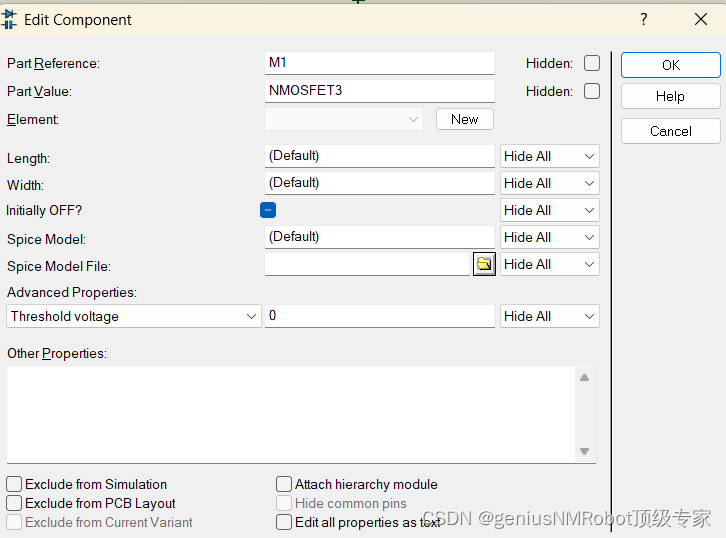

本例中使用了增强型NMOS管；开启电压=0V

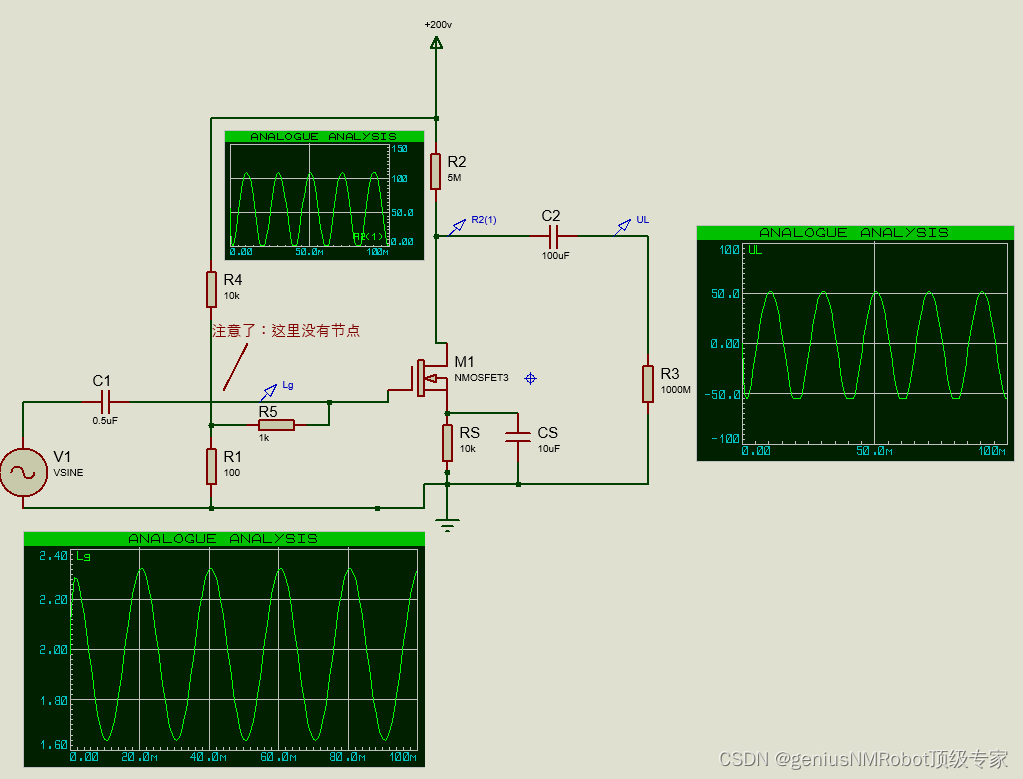

这个电路把4V放大成了100V,25倍数就有点放大电路那个意思了

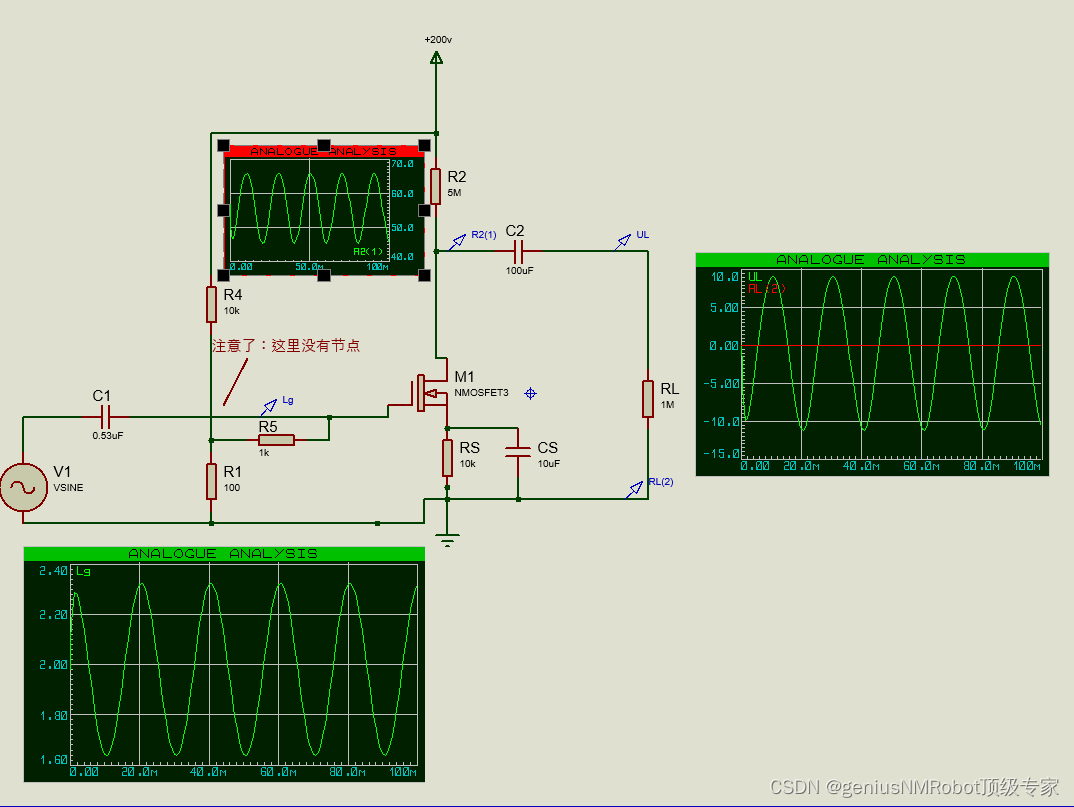

考虑到前面那个电阻1000M好像太不合理，修改为10M，也可以起到基本放大作用

//下面2个搞法是错误的，具体原因是负载2端的电压几乎为0///

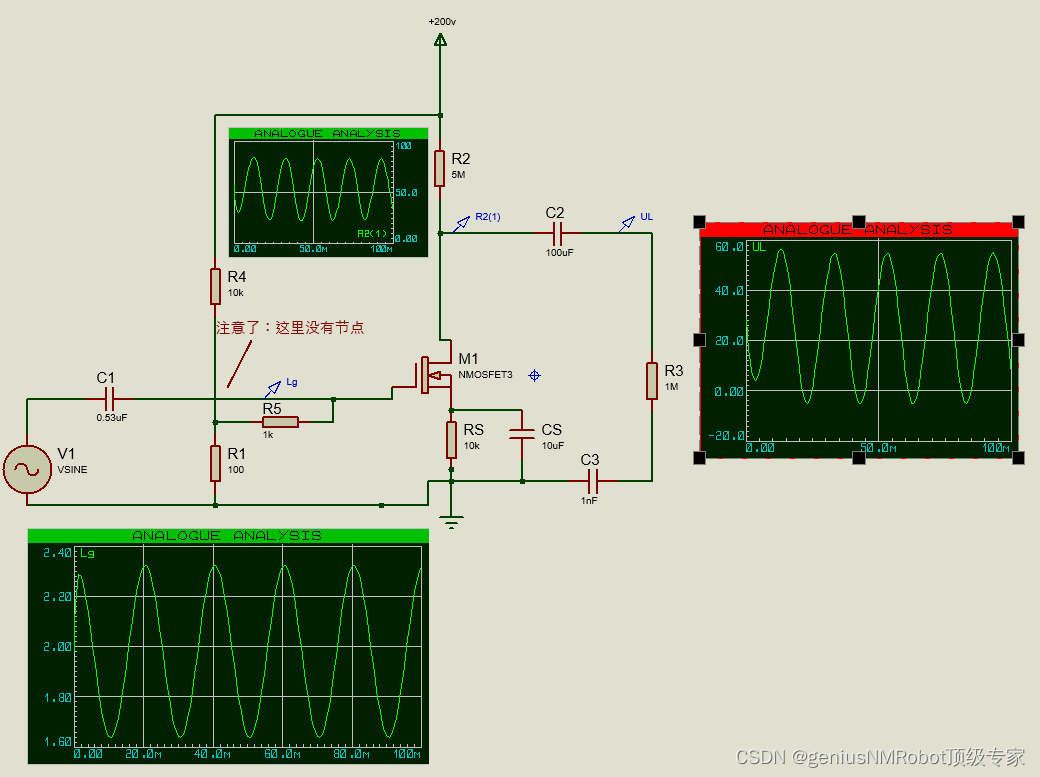

有考虑到10M还是要10个电阻，改为了一个1nF的电容：似乎也可以正常运转

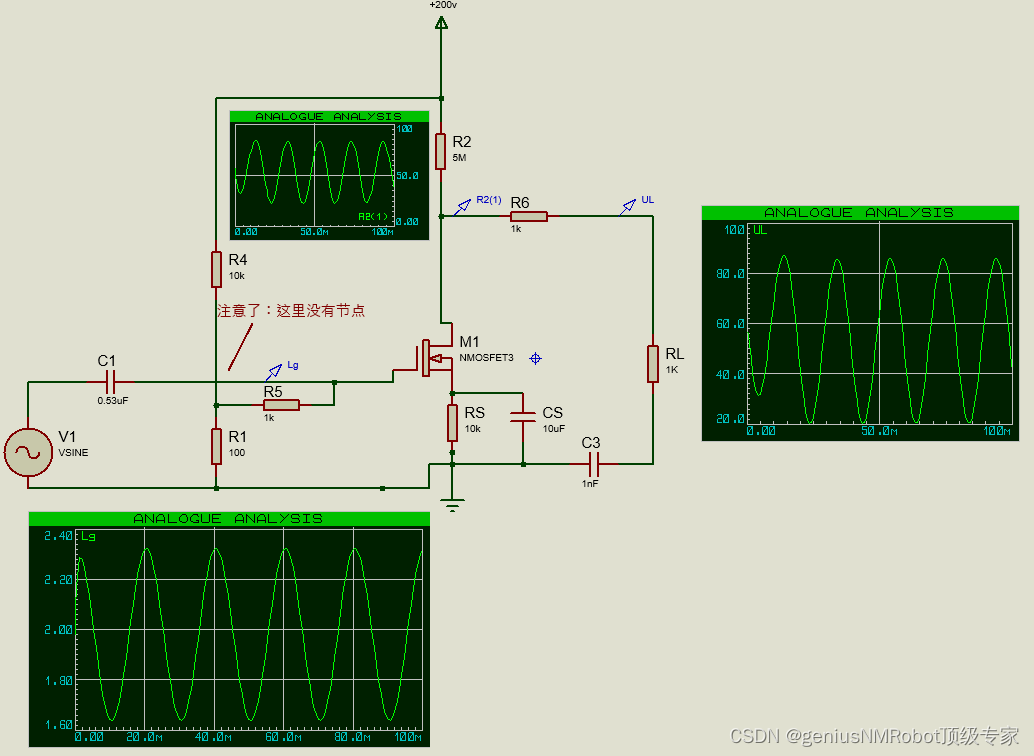

修改为1K负载也可以正常运作：

上面这2个搞法是错的

看着这个负载倒是很大，不过这个功率怕就是非常小了。可能R越小，功率才会越大
