提高Xilinx FPGA Flash下载速度

最新推荐文章于 2024-05-21 22:04:42 发布
最新推荐文章于 2024-05-21 22:04:42 发布
阅读量2.3k 收藏 22
点赞数 1
分类专栏： Xinx FPGA硬件设计 Vivado 文章标签： fpga开发 硬件设计 FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/gslscyx/article/details/130694932
版权
文章介绍了如何通过Vivado软件设置FPGA逻辑，以提高烧写速度。关键步骤包括在布局布线后启用Bitstream压缩为TRUE和调整ConfigurationRate，但需注意过大的CCLK可能导致问题。更新.xdc约束文件并重新生成.bit和.bin文件可实现加速。
摘要由CSDN通过智能技术生成

最近在编写完FPGA逻辑，成功生成.bin文件后，可以通过Vivado软件进行设置，提高烧写速度。操作如下：

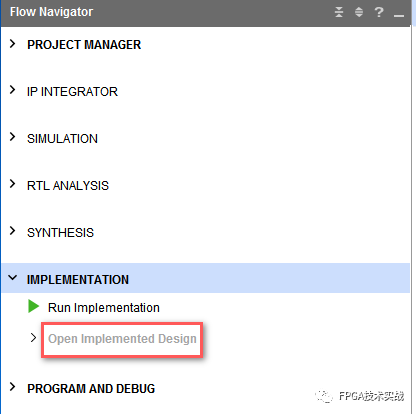

（1）布局布线完成后，点击Open Implementation。

（2）点击Tool-----> Edit Device Properties...

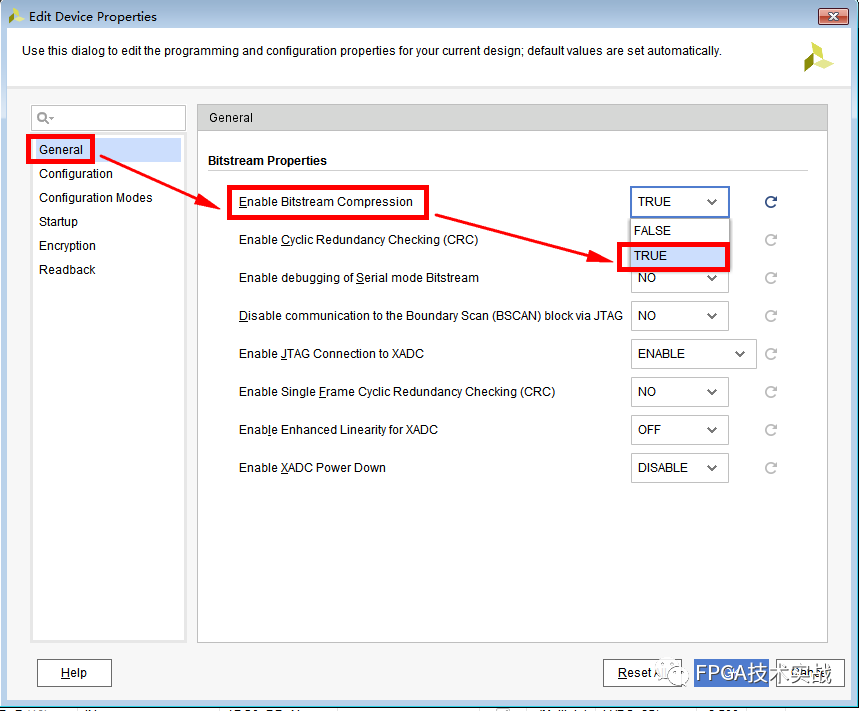

（3）General ----->Enable Bitstream Compression ----->TRUE，选择压缩数据流，提高下载速度。

（4）Configuration -------> Configuration Rate(MHz)，可以选择较大的CCLK时钟值。
