EtherCAT设备协议详解四、EtherCAT 从站SII

规范参考 ETG2010_S_R_v1i0i0_EtherCATSIISpecification.pdf

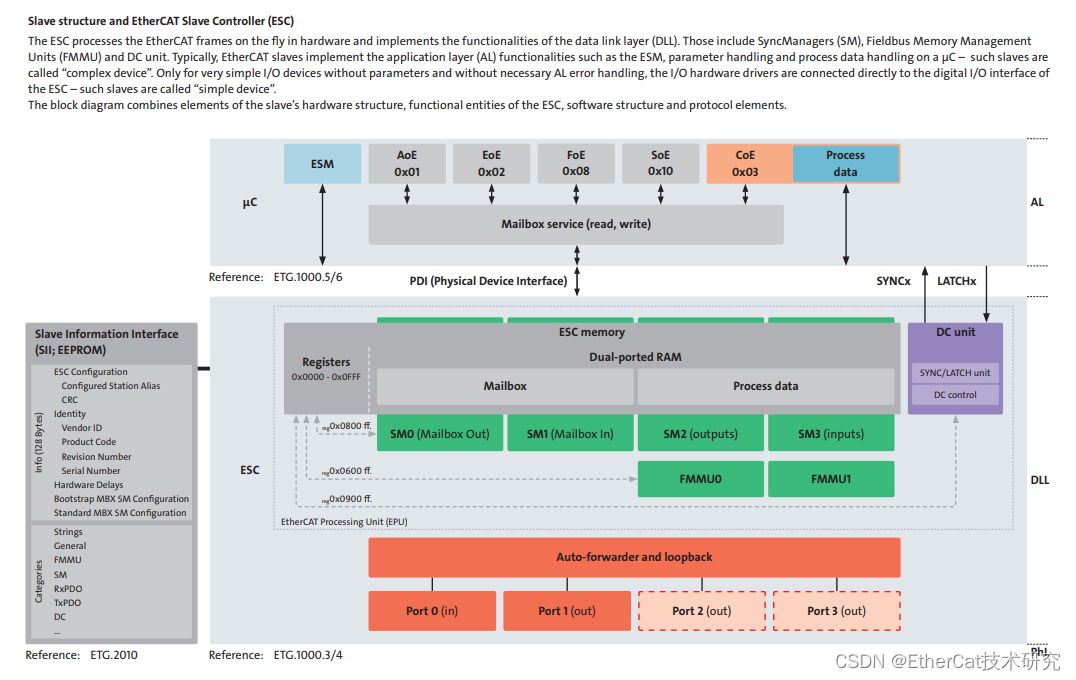

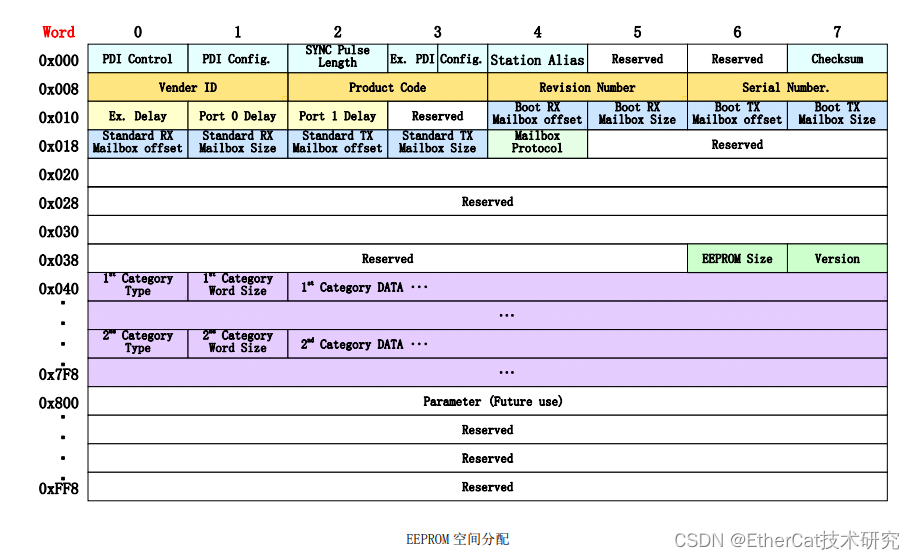

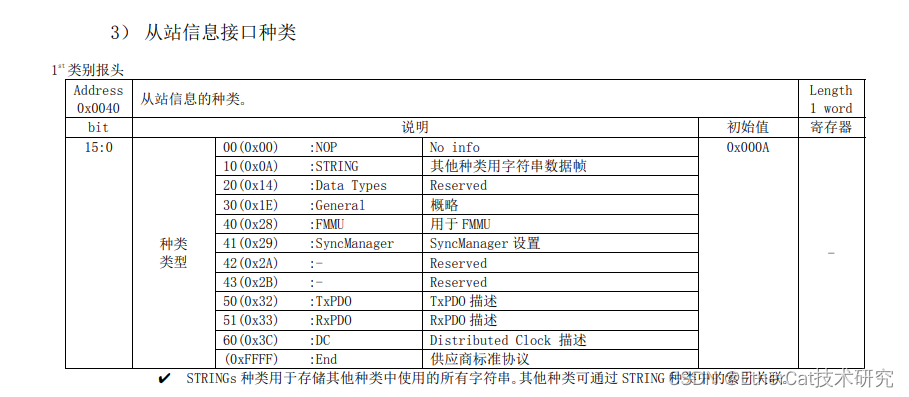

下面是EEPROM空间分配图（2个字节为单位存储的）

下面以清能德创S7伺服为例说明

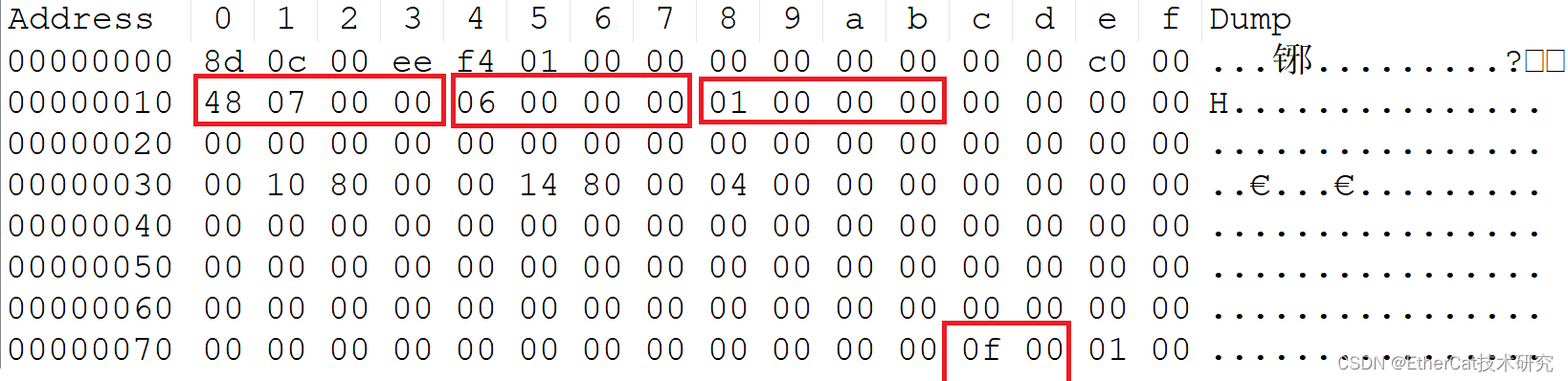

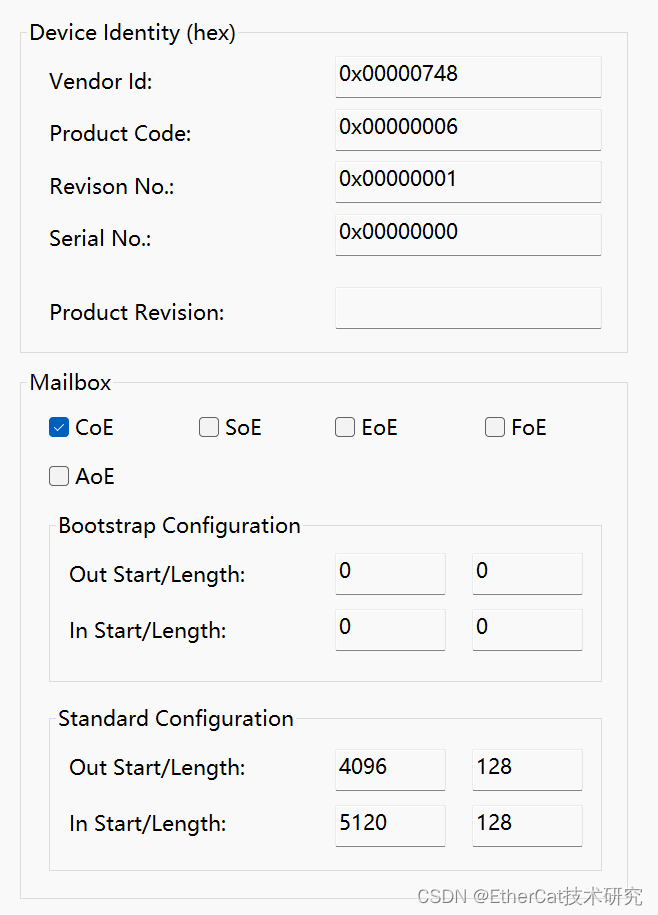

可以从图上解析出相关信息

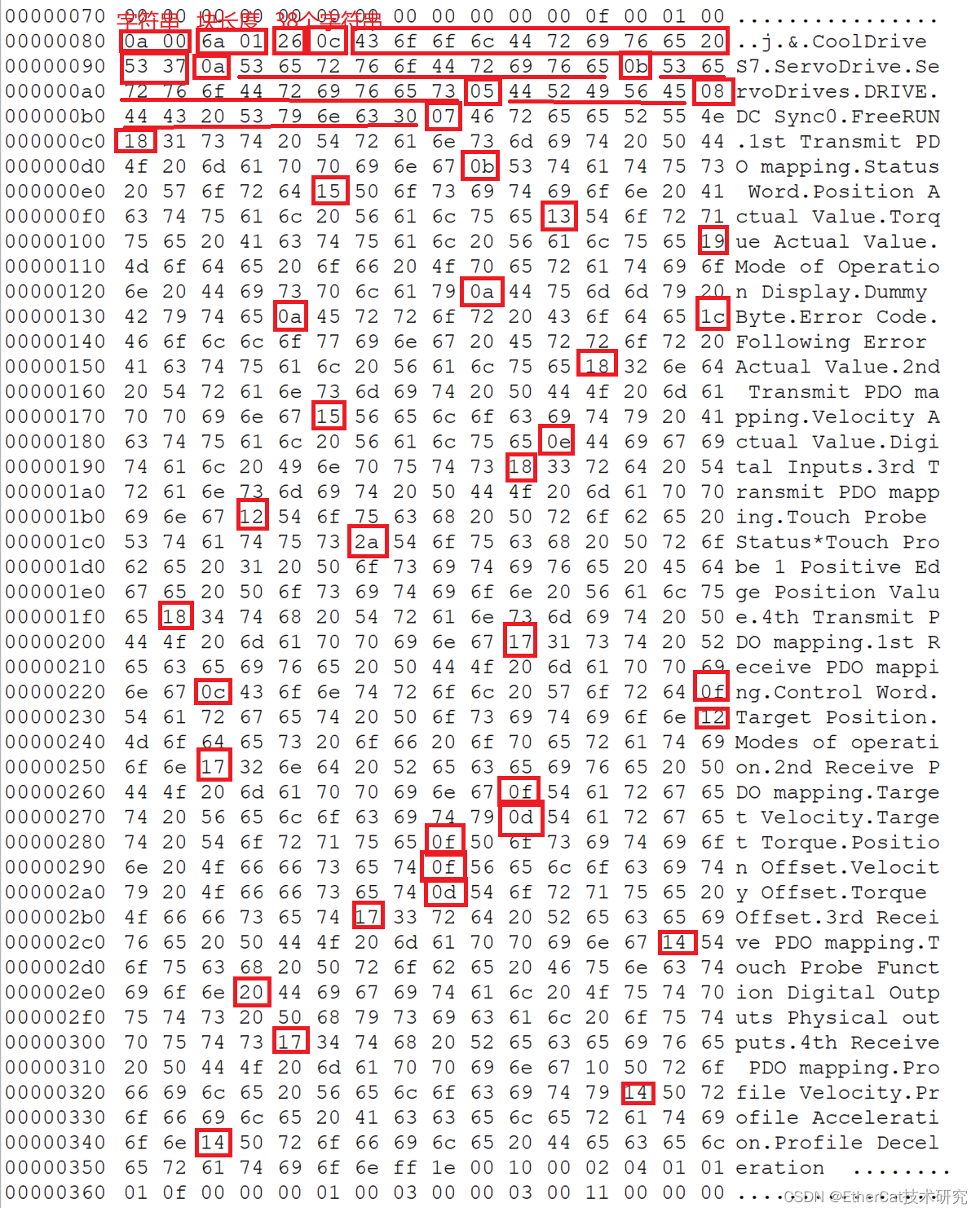

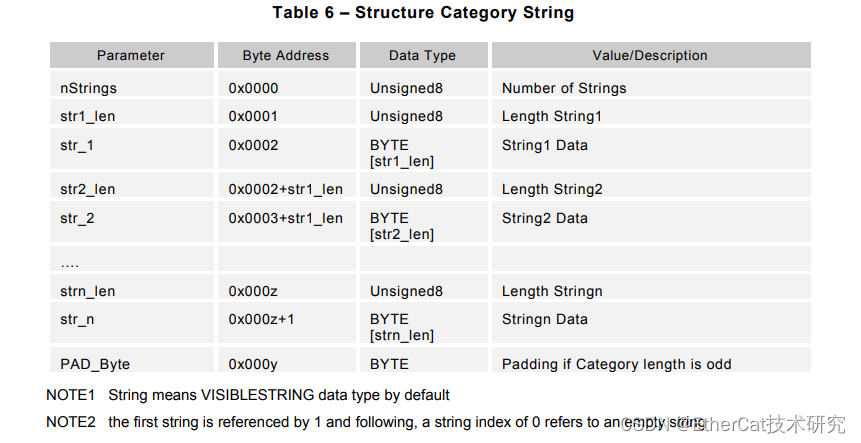

根据字符串的结构描述可以解析出各个字符串

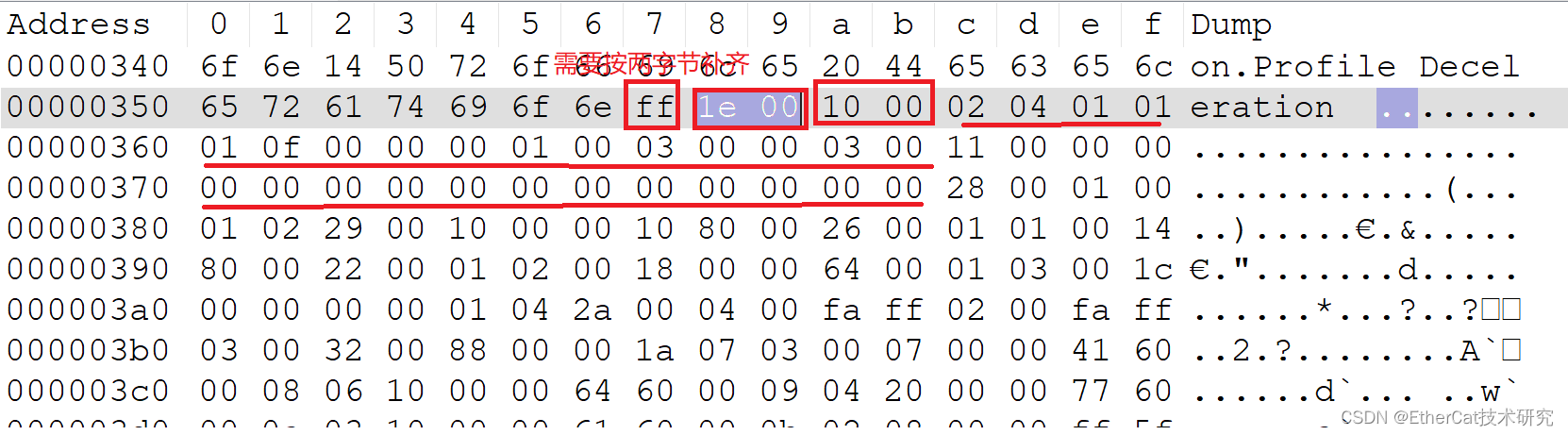

存储是2字节对齐

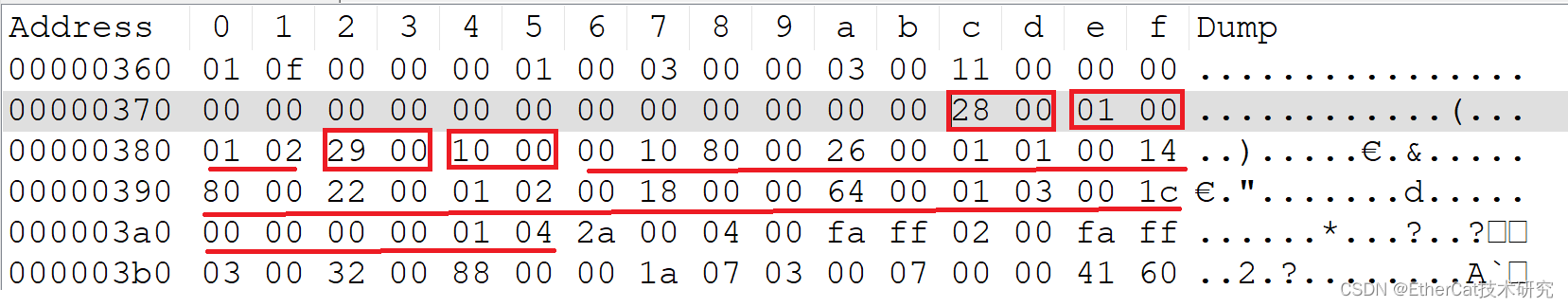

0x001e 是General 类型 0x0010 * 2 = 32字节

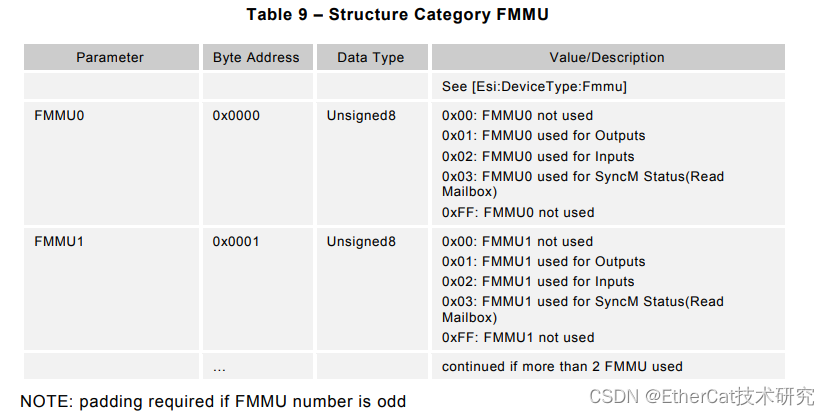

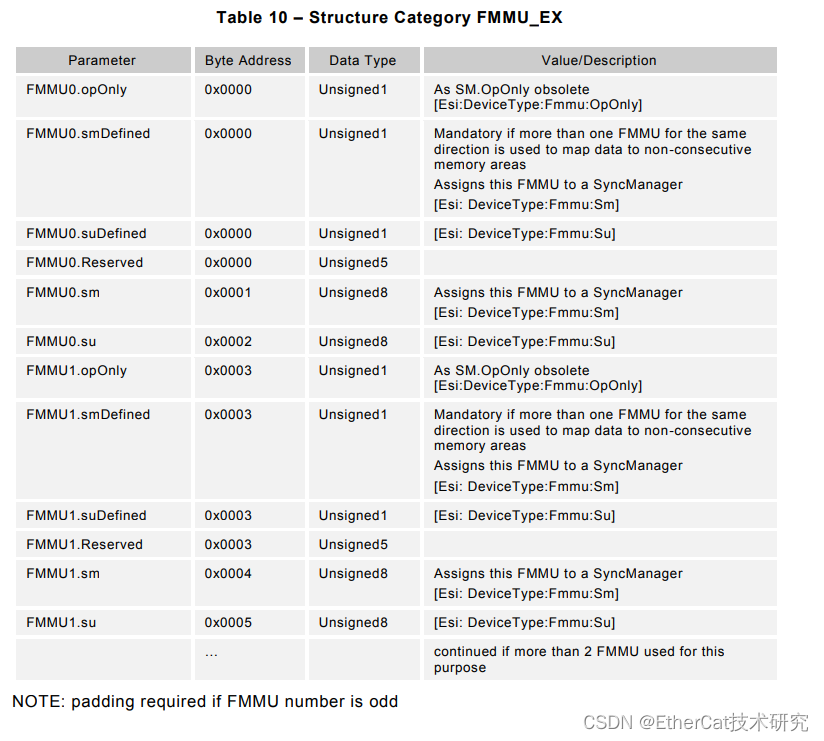

0x0028 FMMU

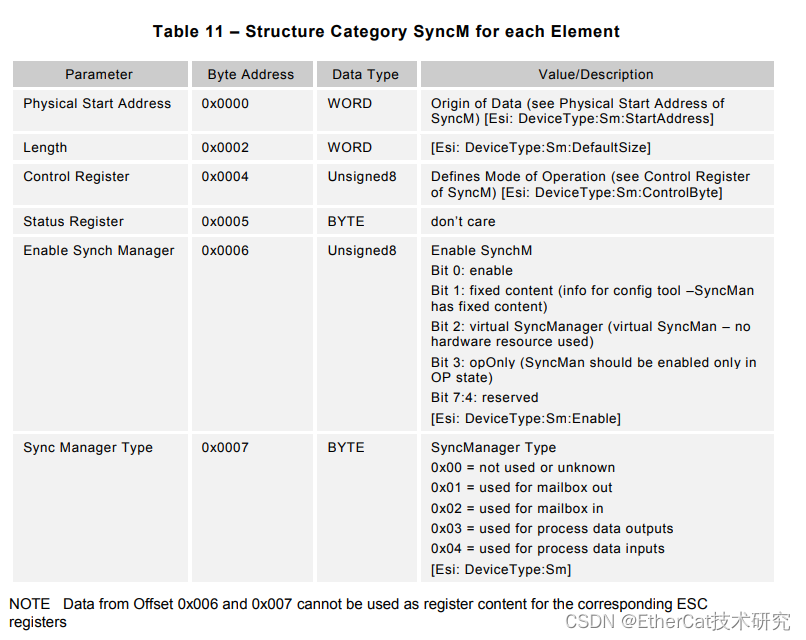

0x0029 SyncM

0x002a

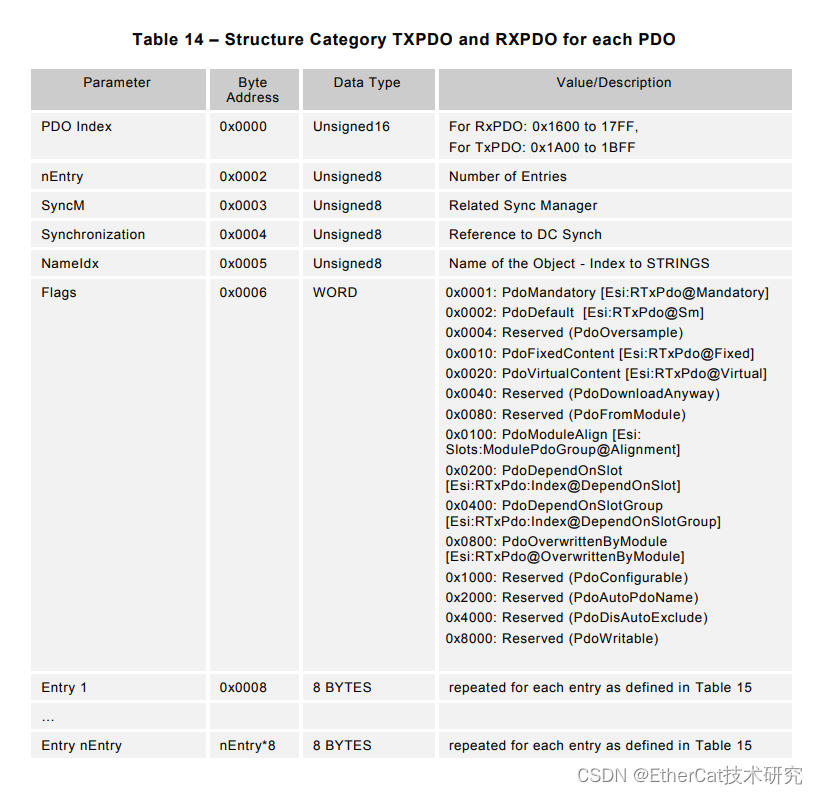

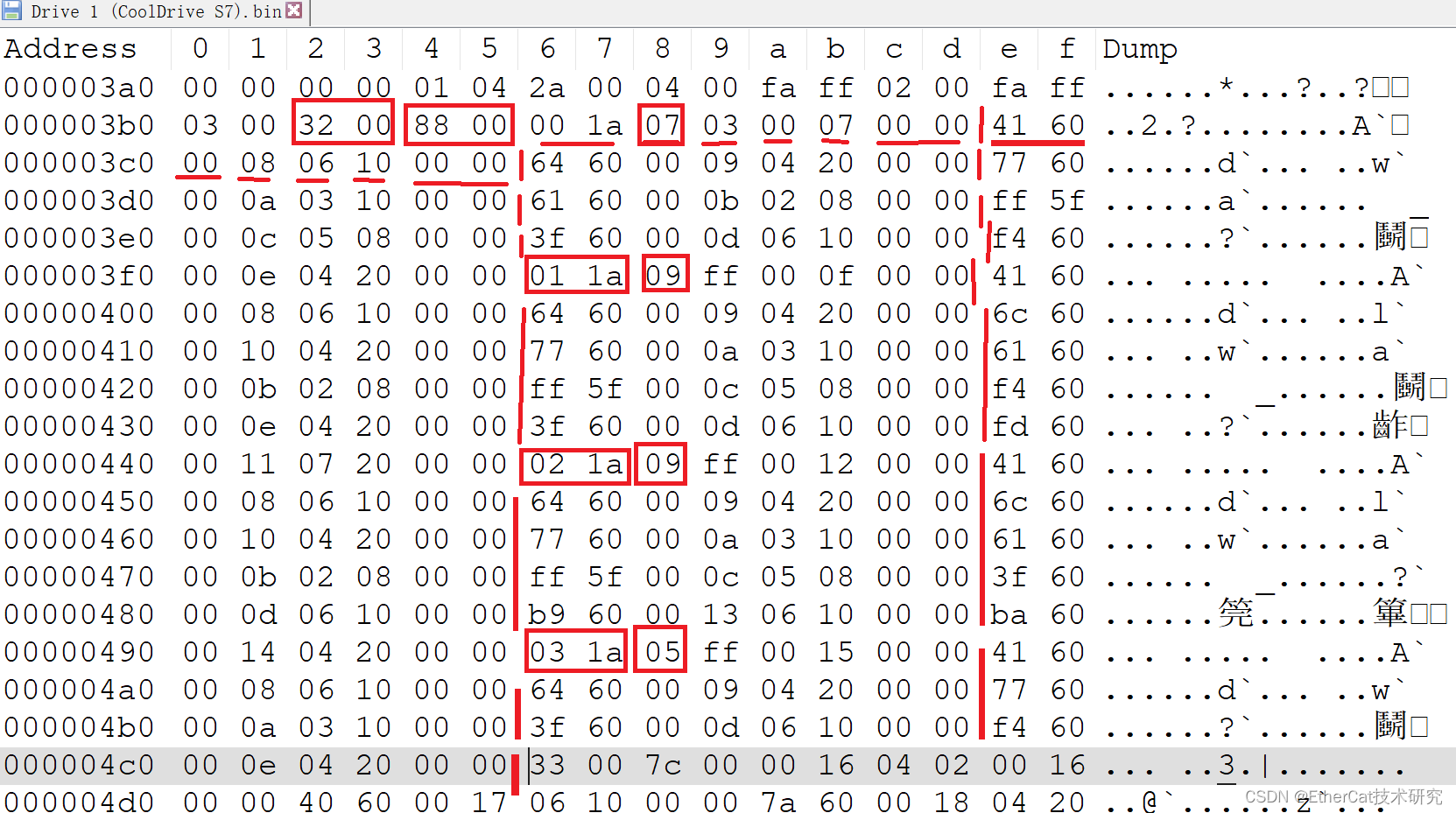

0x32 Txpdo  len = 0x88 * 2

0x1a00  7个entry 0x6041 0x6064 0x6077 0x6061 0x5fff 0x603f 0x60f4

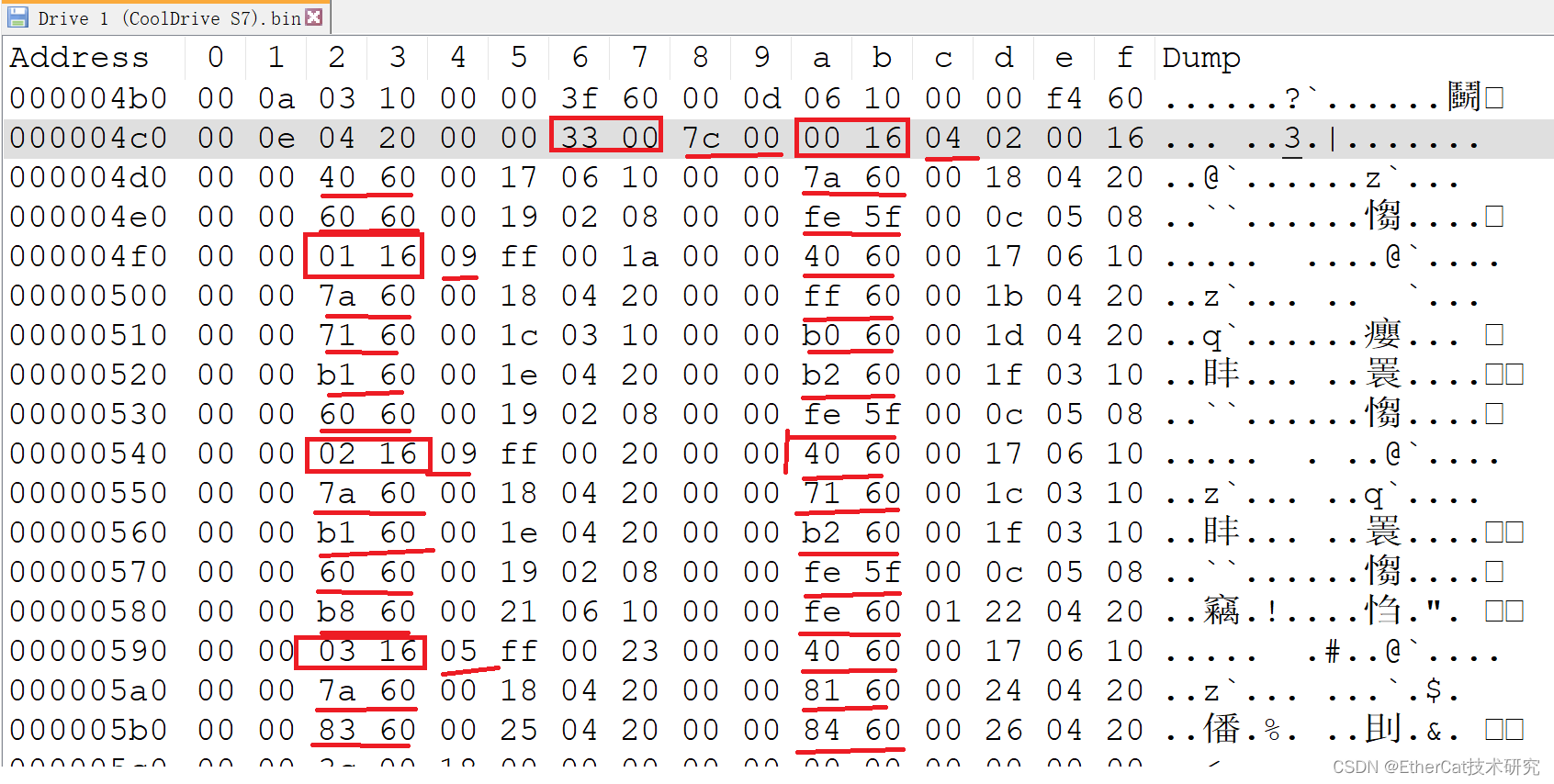

0x33 RxPdo 数据结构和TxPdo一致

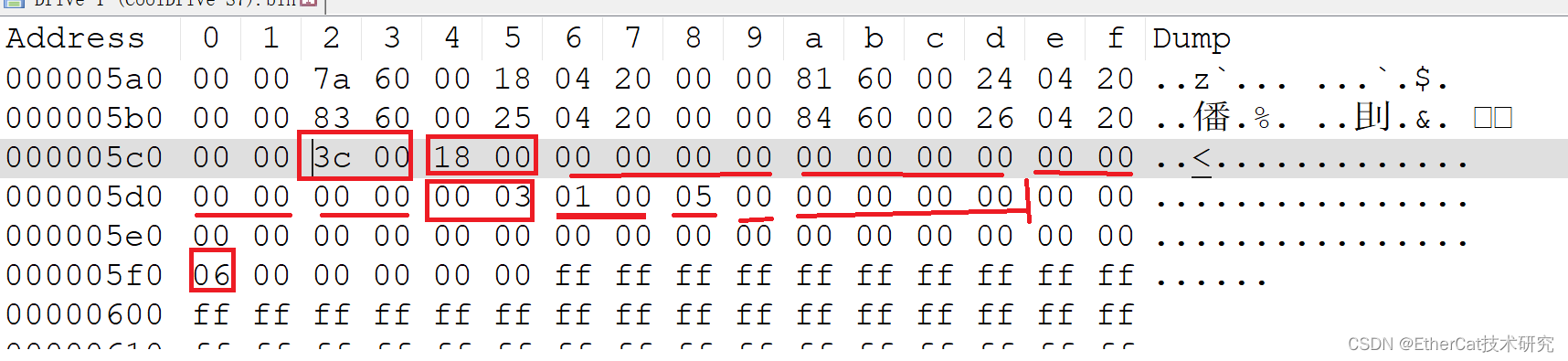

0x003C 是DC

Assignactivate = 0x0300

Nameid = 0x05  对应上面字符串 DC Sync0

Nameid = 0x06  是 FreeRUN
