使用的版本是 Ubuntu18.04 + ROS melodic + UR3（CB3.12）
因为后续需要使用手控器，手控器的驱动需要在Ubuntu18.04下才可以使用。

这篇文章是电脑上的设置，关于示教器的配置可以参考： UR机械臂学习（5-1）：驱动真实机械臂准备工作——示教器配置

这里需要 特别说明 的是：

ur_driver和ur_modern_drive都已经停止更新，对于使用新版本 CB3 和 e-Series 控制器的机械臂都应当使用 ur_robot_driver作为驱动.
更重要的是，ur_robot_driver和ur_modern_drive不一样，不要下载universal_robot，而应该下载fmauch_universal_robot
另外需要注意的是fmauch_universal_robot需要下载的是calibration_devel分支

# universal_robot的下载地址 （不要用这个）
git clone -b melodic-devel https://github.com/ros-industrial/universal_robot.git

# fmauch_universal_robot的下载地址
git clone -b calibration_devel https://github.com/fmauch/universal_robot.git

所以驱动真实机械臂和我第4篇的仿真，是使用的不同的ur机械臂的包，也就是说这篇是新建的文件夹，和第4篇的文件夹没有任何关系

01 安装fmauch_universal_robot和驱动

# 这一步需要执行，或者写在bashrc里
# 不然最后catkin_make执行的时候会报错提示不知道ros版本
source /opt/ros/melodic/setup.bash

mkdir -p ur_ws/src && cd ur_ws

# 下载fmauch_universal_robot（注意分支）
git clone -b calibration_devel https://github.com/fmauch/universal_robot.git src/fmauch_universal_robot

# 下载Universal_Robots_ROS_Driver驱动
git clone https://github.com/UniversalRobots/Universal_Robots_ROS_Driver.git src/Universal_Robots_ROS_Driver

# 更新 -qq代表除非报错，否则不输出
sudo apt update -qq

sudo apt-get upgrade

# 更新依赖（这一步需要有梯子，不然可能会超时，超时执行下一步即可，只要一开始安装ros时执行成功过即可）
rosdep update

# 安装依赖 -y表示出现 y/N选项 直接执行y
rosdep install --from-paths src --ignore-src -y

# 编译
catkin_make

# 激活当前工作空间，并写入
echo "source ~/ur_ws/devel/setup.bash" >> ~/.bashrc
source ~/.bashrc

注意：

一定要安装fmauch_universal_robot而不是universal_robot，因为fmauch_universal_robot才和ur_ROS_Driver是匹配的，不然之后驱动真实机械臂时，会说ur_description 文件夹里没有相应文件
也不可以fmauch_universal_robot和universal_robot两个都安装，因为这两个有很多文件夹名字是相同的，catkin_make时会报错。（最好不要都安装，但如果两个都安装了，catkin_make报错，可以把提示重复的文件夹删除 ）
一定要source /opt/ros/melodic/setup.bash，否则rosdep install --from-paths src --ignore-src -y时会报错，提示不知道ros版本

02 仿真

# 启动gazebo
# 注意是ur3_bringup.launch，而不是ur3.launch
roslaunch ur_gazebo ur3_bringup.launch

# 启动move it规划
roslaunch ur3_moveit_config ur3_moveit_planning_execution.launch sim:=true

# 启动rviz
# 注意后面要给出rviz_config的地址
roslaunch ur3_moveit_config moveit_rviz.launch rviz_config:=$(rospack find ur3_moveit_config)/launch/moveit.rviz

注意：

这一部分需要特别注意的是，因为fmauch_universal_robot里面文件名字和universal_robot有所差别
运行gazebo启动的是ur3_bringup.launch而不是ur3.launch
这一部分另一个需要特别注意的是，执行最后一步，启动rviz时，不能直接roslaunch ur3_moveit_config moveit_rviz.launch，而需要给出rviz的地址rviz_config:=$(rospack find ur3_moveit_config)/launch/moveit.rviz
不然rviz的界面显示不出ur机械臂的模型图

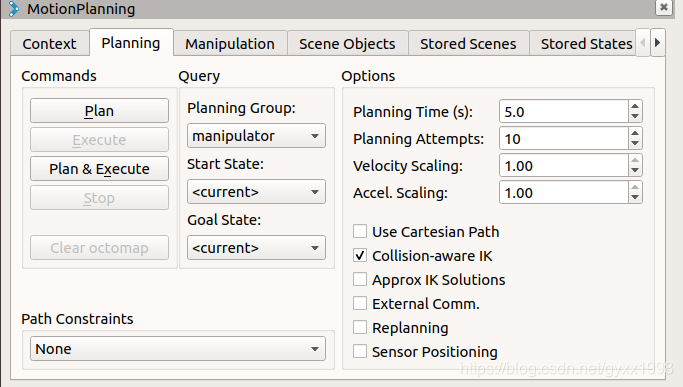

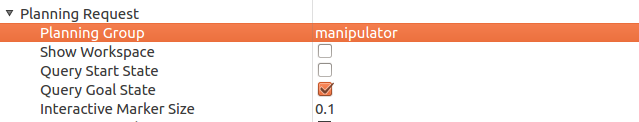

和之前universal_robot的仿真过程不一样，就是在rviz界面左下角的MotionPlanning的Planning里将Planning Group选为manipulator
这样就出现末端执行器，可以移动，然后就可以规划了（原选项是end effector，而且没有末端执行器可以移动）

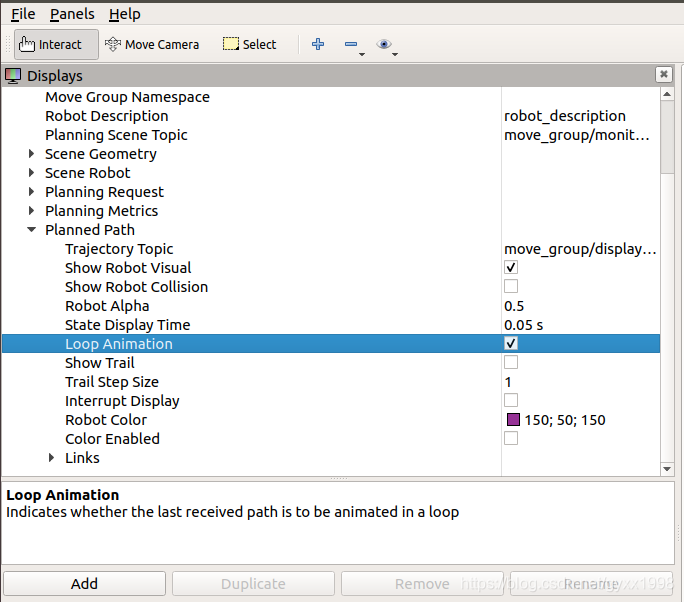

在rviz界面左上角的Dispaly的Planed Path里将Loop Animation取消勾选
这样规划过程就不会一直循环啦，至此就和之前用universal_robot的仿真过程完全一样啦
最最需要注意的是gazebo和moveit里关于/scaled_pos_joint_traj_controller/follow_joint_trajectory控制器的名字不统一。
所以要在/home/guyue/ur_ws/src/fmauch_universal_robot/ur3_moveit_config/launch下的ur3_moveit_planning_execution.launchl文件里进行修改。
很多人的教程里都提出要修改这部分东西，但是因为驱动和fmauch一直在更新，所以和之前修改的方式有所不同。未来的修改方式可能又有所改变。
具体可以参考UR机械臂学习（5-3）：驱动ur机械臂实物——问题及解决的问题5 。
看一下分析过程，也就明白为什么要这样修改了。

# ur3_moveit_planning_execution.launchl 第6行修改为
<remap if="$(arg sim)" from="/scaled_pos_joint_traj_controller/follow_joint_trajectory" to="/pos_joint_traj_controller/follow_joint_trajectory"/>

03 运行

3.1 启动rviz

# 01 启动bringup，建立与机械臂的连接
roslaunch ur_robot_driver ur3_bringup.launch limited:=true robot_ip:=192.168.56.10

# 02 启动示教器程序

# 03 启动moveit
# 仿真后面需要后面加 sim:=true
roslaunch ur3_moveit_config ur3_moveit_planning_execution.launch limited:=true

# 04 启动rviz
roslaunch ur3_moveit_config moveit_rviz.launch rviz_config:=$(rospack find ur3_moveit_config)/launch/moveit.rviz

这里需要注意的就是先启动bringup，再启动示教器。

启动示教器后如果正常通信，会出现：

[ INFO] [1624885305.373017515]: Robot requested program
[ INFO] [1624885305.373077772]: Sent program to robot
[ INFO] [1624885305.839015623]: Robot connected to reverse interface. Ready to receive control commands.

3.2 启动rqt，单关节控制

# 01 启动bringup，建立与机械臂的连接
roslaunch ur_robot_driver ur3_bringup.launch limited:=true robot_ip:=192.168.56.10

# 02 启动示教器程序

# 03 启动rqt
rosrun rqt_joint_trajectory_controller rqt_joint_trajectory_controller
# 或者 运行 rqt
# 然后选择 Plugins -> Robot Tools -> Controller Manager

04 一些补充

4.1 ur_calibration 提取标定信息

为了提高正向和逆向运动学精度，每个UR机器人在出厂前都进行了标定。
ur_calibration 是 Universal_Robots_ROS_Driver 中的一个功能包，能够提取机器人出厂标定的运动学参数，并更改 ur_description 包的配置文件以获取正确的URDF模型。

尽管使用此驱动程序控制机器人不是必须执行此步骤，但强烈建议您这样做，因为否则末端执行器的位置可能会出现厘米级偏差。

启动ur机器人，确保网络正常链接。然后启动节点 calibration_correction 。该节点直接从机器人提取标定信息，将其保存到.yaml文件中：

roslaunch ur_calibration calibration_correction.launch \
  robot_ip:=192.168.56.10 target_filename:="${HOME}/ur_ws/src/fmauch_universal_robot/ur_description/config/ur3_calibration.yaml"

# 之后每次启动bring up都启动这句
roslaunch ur_robot_driver ur3_bringup.launch robot_ip:=192.168.56.10 \
 kinematics_config:="${HOME}/ur_ws/src/fmauch_universal_robot/ur_description/config/ur3_calibration.yaml"

4.2 自带程序

运行其自带测试程序test_move.py可以移动机械臂

rosrun ur_robot_driver test_move.py

4.3 信息图

使用rqt_graph、rqt_plot功能显示信息图

rosrun rqt_graph rqt_graph

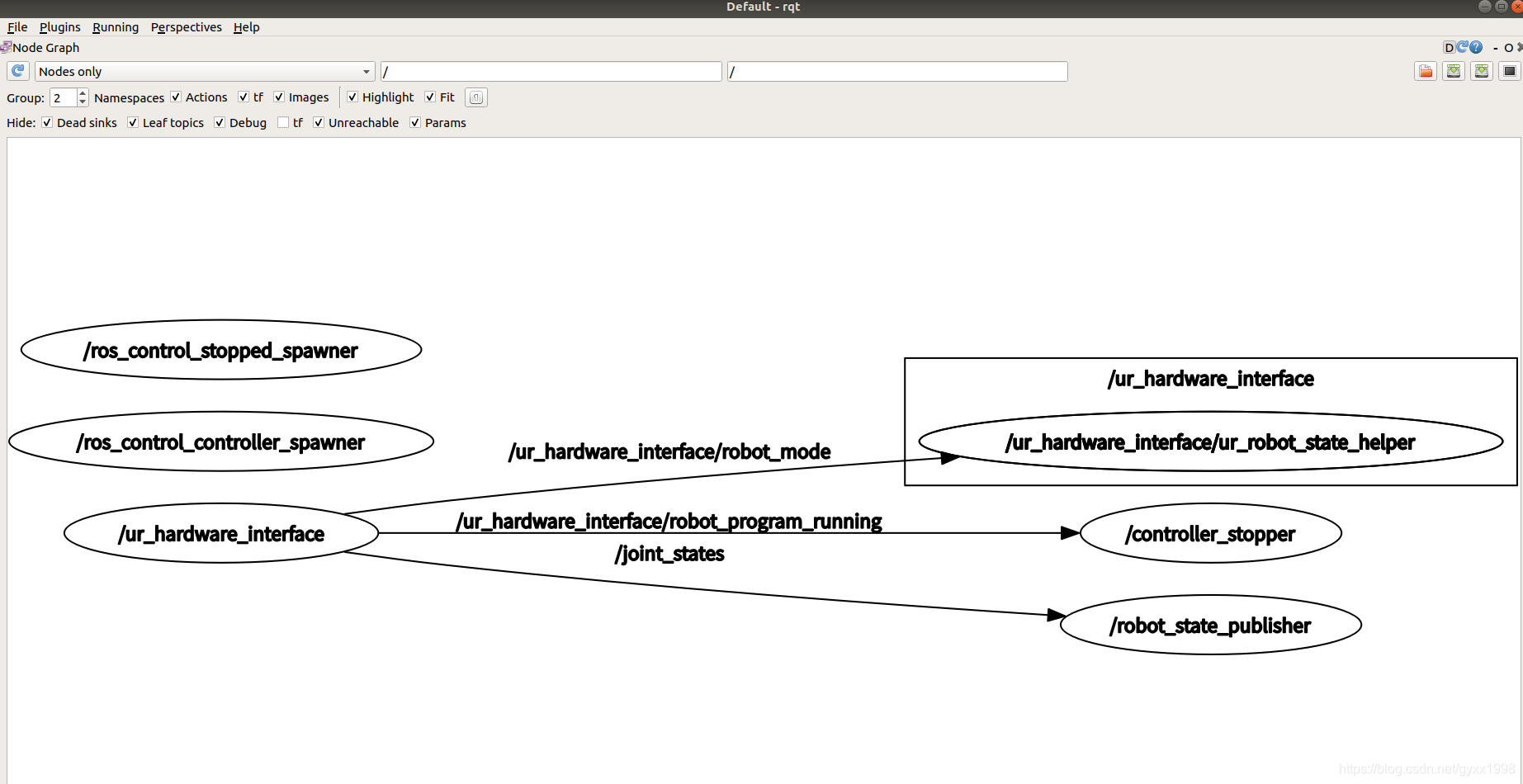

在这里插入图片描述

4.4 修改bring up文件

启动bring up

roslanuch ur_robot_driver ur3_bringup.launch limited:=true robot_ip:=192.168.56.10

避免每次启动都要填写ip地址，可以修改ur3_bringup.launch中的默认参数

<arg name="robot_ip" default="192.168.1.0">

此外，可以修改本文件中的一些参数，以实现机器人的不同动作效果，如机器人动作速度。
首先要将use_lowbandwidth_trajectory_follower设置为true
再将time_interval设置为0.004或者更低即可
设置的过低可能会导致控制的轨迹追踪产生问题

05 参考

合工大机器人实验室：https://blog.csdn.net/qq_34935373/article/details/109238762
Ubuntu与实体UR3_e机械臂通讯以及出现的问题：https://blog.csdn.net/qq_39448233/article/details/109038004
