当sequence得知自己挂载的sequencer时，他就会调用sequencer自带的TLM端口与driver(的TLM端口)进行通信
而sequencer在这里就像一个傀儡
I sequence中拥有item
package pack1; //pack1头
import uvm_pkg::*; //+UVM
`include "uvm_macros.svh"//+工厂
class item extends uvm_sequence_item;
rand int data_auto;
rand int data_noauto;
//声明两个data，一个加入自动化域，一个
//不加入
`uvm_object_utils_begin(item)
`uvm_field_int(data_auto,UVM_ALL_ON)
`uvm_object_utils_end
function new(string name = "item");
super.new(name);
endfunction
endclass
class seq extends uvm_sequence;
`uvm_object_utils(seq)
function new(string name = "seq");
super.new(name);
endfunction
task body();
uvm_sequence_item temp;
item req,rsp;
temp = create_item(item::get_type(),m_sequencer,"req");
//create_item:能够实例化一个继承于uvm_sequence_item类的类
//返回值：uvm_sequence_item句柄
//参数1：指明要例化的继承于uvm_sequence_item类的类
//参数2：指明这个对象即将挂载到哪个sequencer上
// (m_sequencer是uvm_sequence类的一个属
// 性，当m_sequencer被挂载到某个
// sequencer上时，m_sequencer会自动指向
// 这个sequencer)
//参数3：这个对象的名字
void'($cast(req,temp));
//在上一句话中由于使用create_item方法，导致
//父类句柄指向子类对象
//(uvm_sequence_item句柄) --> (item对象)
//做个转化使子类对象重新被子类句柄指向
start_item(req);
void'(req.randomize with{data_auto == 50;
data_noauto == 50;});
`uvm_info("sequence","sequence request to send item", UVM_LOW)
`uvm_info("data_auto",$sformatf("%d",req.data_auto), UVM_LOW)
`uvm_info("data_noauto",$sformatf("%d",req.data_noauto), UVM_LOW)
req.print();
finish_item(req);
//
//seq发起start告知seqr，我要向driver发送item
//(start会立即返回，然后执行下面的语句)
//seqr判断此时的driver是否已经get_next_item，
//若否，则继续等待。若是，那么driver收到完item
//后会执行item_done，收到item_done后，
//finish_item的阻塞结束
//
get_response(temp); //get_response返回的uvm_sequence_item是句柄，
//需要做个中间转化
void'($cast(rsp,temp));
`uvm_info("sequence","sequence already recive item", UVM_LOW)
`uvm_info("data_auto",$sformatf("%d",rsp.data_auto), UVM_LOW)
`uvm_info("data_noauto",$sformatf("%d",rsp.data_noauto), UVM_LOW)
req.print();
endtask
endclass
class seqr extends uvm_sequencer;
`uvm_component_utils(seqr)
function new(string name = "seqr", uvm_component parent = null);
super.new(name, parent);
endfunction
endclass
class dri extends uvm_driver;
`uvm_component_utils(dri)
function new(string name = "dri", uvm_component parent = null);
super.new(name, parent);
endfunction
task run_phase(uvm_phase phase);
uvm_sequence_item temp ;
uvm_object temp1;
item req,rsp;
phase.raise_objection(this);//进入run_phase需要先举手
seq_item_port.get_next_item(temp);
void'($cast(req,temp));
`uvm_info("driver","driver already recive item", UVM_LOW)
`uvm_info("data_auto",$sformatf("%d",req.data_auto), UVM_LOW)
`uvm_info("data_noauto",$sformatf("%d",req.data_noauto), UVM_LOW)
req.print();
//driver使用自带的TLM端口，向seqr的TLM端口使用get_next_item
//来获取一个对象，（get_next_item返回的是uvm_sequence_item
//句柄需要类型转换）
#1us;
//---------------------------------------------
//--此处省略driver解析item并向interface进行驱动
//---------------------------------------------
temp1 = req.clone();
void'($cast(rsp,temp1));
`uvm_info("clone:data_auto",$sformatf("%d",rsp.data_auto), UVM_LOW)
`uvm_info("clone:data_noauto",$sformatf("%d",rsp.data_noauto), UVM_LOW)
//克隆一个上一步接收到的对象
//（clone返回的居然是uvm_object的句柄，需要类型转换）
//!!clone只会克隆已经加入自动化域的属性的值，
//data_noauto不在自动化域内，在克隆时候，类声明时候的
//默认值0，而不是req的对象值50
//同样‘req’的sequence_id也不会被克隆,克隆时候得到的也
//是类中的声明初始值
rsp.set_sequence_id(req.get_sequence_id());
rsp.data_auto = rsp.data_auto + 100;
rsp.data_noauto = rsp.data_noauto + 100;
seq_item_port.item_done(rsp);
//get_sequence_id用于获取‘req’这个item所在sequence的id好
//然后使用set_sequence_id把id号交给‘rsp’这个item
//这样item_done这个方法就知道要把‘rsp’这个item发送给谁
//了
//细节来说，item_done这个方法的作用有两个
//1是：告知seq的finish_item，你别在那阻塞了，我都消化
// 掉了
//2是：向seqr的rspfifo中传递rsp这个对象
// 这样sequence里的get_response才能得到对象
// 要不然是得不到对象的
`uvm_info("driver","driver already send item", UVM_LOW)
`uvm_info("data_auto",$sformatf("%d",rsp.data_auto), UVM_LOW)
`uvm_info("data_noauto",$sformatf("%d",rsp.data_noauto), UVM_LOW)
phase.drop_objection(this);//退出run_phase需要先落手
endtask
endclass
class env extends uvm_env;
seqr seqr0;
dri dri0;
`uvm_component_utils(env)
function new(string name="env" ,uvm_component parent = null);
super.new(name,parent);
endfunction
//buildphase中例化sequencer 和 driver
function void build_phase(uvm_phase phase);
seqr0 = seqr::type_id::create("seqr0",this);
dri0 = dri::type_id::create("dri0",this);
endfunction
//connect_phase中连接sequencer和driver自带的一组TLM端口
function void connect_phase(uvm_phase phase);
dri0.seq_item_port.connect(seqr0.seq_item_export);
endfunction
endclass
class test1 extends uvm_test;
env env0;
`uvm_component_utils(test1)
function new(string name = "test1", uvm_component parent = null);
super.new(name, parent);
endfunction
function void build_phase(uvm_phase phase);
super.build_phase(phase);
env0 = env::type_id::create("env0",this);
`uvm_info("test1",$sformatf("build"), UVM_LOW)
endfunction
task run_phase(uvm_phase phase);
seq seq0;
phase.raise_objection(this);//进入run_phase需要先举手
`uvm_info("test1",$sformatf("run"), UVM_LOW)
seq0 = new();
seq0.start(env0.seqr0);
//将seq0挂载到 env0的seqr0上
//一旦seq被挂载到了seqr上，那么这个seq就知道了他的m_seqencer是谁
//他的body任务也会自动执行
phase.drop_objection(this);//退出run_phase需要先落手
endtask
endclass
endpackage
//--------------------------------------module---------------------------------
module hardware1;
import pack1::*;
import uvm_pkg::*; //+UVM
initial begin
run_test("test1");
end
endmodule
II sequence中拥有item和sequence
package pack1; //pack1头
import uvm_pkg::*; //+UVM
`include "uvm_macros.svh"//+工厂
class item extends uvm_sequence_item;
rand int data_auto;
`uvm_object_utils_begin(item)
`uvm_field_int(data_auto,UVM_ALL_ON)
`uvm_object_utils_end
function new(string name = "item");
super.new(name);
endfunction
endclass
//底层sequence
class child_seq extends uvm_sequence;
`uvm_object_utils(child_seq)
function new(string name = "child_seq");
super.new(name);
endfunction
task body();
uvm_sequence_item temp;
item req;
temp = create_item(item::get_type(),m_sequencer,"req");
void'($cast(req,temp));
start_item(req);
void'(req.randomize with{data_auto == 99;});
`uvm_info("child_seq","i want to send item", UVM_LOW)
`uvm_info("data_auto",$sformatf("%d",req.data_auto), UVM_LOW)
finish_item(req);
//不get response
endtask
endclass
//顶层sequence
class top_seq extends uvm_sequence;
`uvm_object_utils(top_seq)
function new(string name = "top_seq");
super.new(name);
endfunction
task body();
uvm_sequence_item temp;
item req;
child_seq cseq;
//创建一个sequcence和一个item对象
cseq = child_seq::type_id::create("cseq");
temp = create_item(item::get_type(),m_sequencer,"req");
void'($cast(req,temp));
//发送sequence
cseq.start(m_sequencer,this);
//start任务的入口参数有4个（这里使用两个）：
//参数1指定了挂载的是哪个sequencer，
//(m_sequencer是什么请看第一节的代码)
//参数2是如果你start这个sequence不是最顶层的sequence，那么请你为他指定上级
//发送item
start_item(req);
void'(req.randomize with{data_auto == 66;});
`uvm_info("top_seq","i want to send item", UVM_LOW)
`uvm_info("data_auto",$sformatf("%d",req.data_auto), UVM_LOW)
finish_item(req);
//不get responce
endtask
endclass
class seqr extends uvm_sequencer;
`uvm_component_utils(seqr)
function new(string name = "seqr", uvm_component parent = null);
super.new(name, parent);
endfunction
endclass
class dri extends uvm_driver;
`uvm_component_utils(dri)
function new(string name = "dri", uvm_component parent = null);
super.new(name, parent);
endfunction
task run_phase(uvm_phase phase);
uvm_sequence_item temp ;
item req;
forever begin
seq_item_port.get_next_item(temp);
void'($cast(req,temp));
`uvm_info("driver","driver already recive item", UVM_LOW)
`uvm_info("data_auto",$sformatf("%d",req.data_auto), UVM_LOW)
//只告诉完成，不发送响应(response)
seq_item_port.item_done();
end
endtask
endclass
class env extends uvm_env;
seqr seqr0;
dri dri0;
`uvm_component_utils(env)
function new(string name="env" ,uvm_component parent = null);
super.new(name,parent);
endfunction
function void build_phase(uvm_phase phase);
seqr0 = seqr::type_id::create("seqr0",this);
dri0 = dri::type_id::create("dri0",this);
endfunction
function void connect_phase(uvm_phase phase);
dri0.seq_item_port.connect(seqr0.seq_item_export);
endfunction
endclass
class test1 extends uvm_test;
env env0;
`uvm_component_utils(test1)
function new(string name = "test1", uvm_component parent = null);
super.new(name, parent);
endfunction
function void build_phase(uvm_phase phase);
super.build_phase(phase);
env0 = env::type_id::create("env0",this);
`uvm_info("test1",$sformatf("build"), UVM_LOW)
endfunction
task run_phase(uvm_phase phase);
top_seq seq0;
phase.raise_objection(this);
`uvm_info("test1",$sformatf("run"), UVM_LOW)
seq0 = new();
seq0.start(env0.seqr0);
phase.drop_objection(this);//退出run_phase需要先落手
endtask
endclass
endpackage
//--------------------------------------module---------------------------------
module hardware1;
import pack1::*;
import uvm_pkg::*; //+UVM
initial begin
run_test("test1");
end
endmodule
使用start启动sequence
启动sequence的start可以在另一个sequence内部，如 II 中的topseq 和 childseq (sequence嵌套sequence)
也可以在别的地方使用，如I 和 II 中的test
函数原型：
virtual task start (uvm_sequencer_base sequencer,
uvm_sequence_base parent_sequence = null,
int this_priority = -1,
bit call_pre_post = 1);
sequencer：指定了当前sequence要挂载的是哪个sequencer
parent_sequence ：如果要start的这个sequence是个底层sequence（sequence套sequence）
就可以来为他指定parent。指定后会在这个start的过程中，调用父类的pre_do、mid_do、post_do
this_priority : 指明产生transaction的优先级，sequencer在某些条件下会根据优先级来将transaction发送给sequence。
call_pre_post ：如果为1, 要启动的这个sequence的 pre_do(), mid_do(), post_do() 将会被调用。

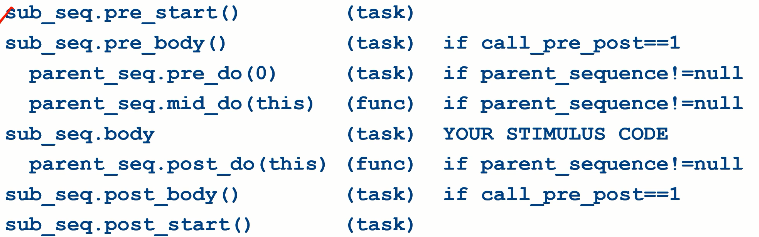

调用顺序如下：
（sub指此sequence，parent即参数2）

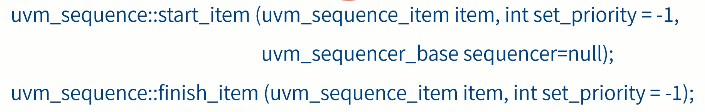

使用start启动item
启动item的start只能在sequence中使用，
通常只使用第一个参数（想发送的item句柄）
调用顺序如下：
（sequencer是该item挂载的sequencer，parent_seq是该item所在的sequence）
发送item和sequence的小知识总结
1：sequence和item都有自身的优先级，可以决定什么时刻可以获得sequencer的授权
2：在发送item 或者在发送底层sequence的过程中，会调用上层sequence的一些方法：pre_do,mid_do,post_do,但一般情况都是让上层的这些方法为空，不然验证环境的可读性会变差。
3：在发送sequence的过程中，在执行body任务的前后，还会执行pre_body()和post_body()，但这个机制可以通过将start函数的第四个参数call_pre_post置0来关闭掉。
