背景

本文介绍一些设备树相关的知识，包括设备树文件在哪，如何修改，如何编译，如何应用等。这些问题在我做设备驱动开发的时候踩了很多坑，找了很多资料。本文包含了两大块内容，首先是如何修改设备树，然后是设备树的参考文件在哪里找

一、修改设备树文件的两种方式

1.在机器上反编译DTB文件直接修改

首先找到/boot/目录下系统所使用的dtb文件，具体文件需要去官网查看，我在下文中会列出nano和Xavier的文件名，其他机器可以自行去查找。

找到文件后把他拷贝到外边的一个单独目录，建议拷贝两份，一份用于备份，一份做修改。

使用dtc命令进行反编译。比如你的DTB文件是A.DTB，那么使用

sudo dtc -I dtb -O dts A.dtb > A.dts

 这样反编译出的A.DTS文件就可以用于修改了。加入你的修改以后，使用

sudo dtc -I dts -O dtb A.dts > A.dtb

得到新的dtb文件，然后拷贝到/boot/目录下替代原来的dtb，最后重启就可以生效了。

Xavier在机器上的文件名是

tegra194-p2888-0001-p2822-0000.dtb

Nano有多个版本，如果你不确定，在你的机器上运行

cat /proc/device-tree/nvidia,dtsfilename

来确定你的版本，比如我的nano是

tegra210-p3448-0000-p3449-0000-b00.dts

不同机器改不同的文件就OK了。

2.修改内核源码中的DTS文件

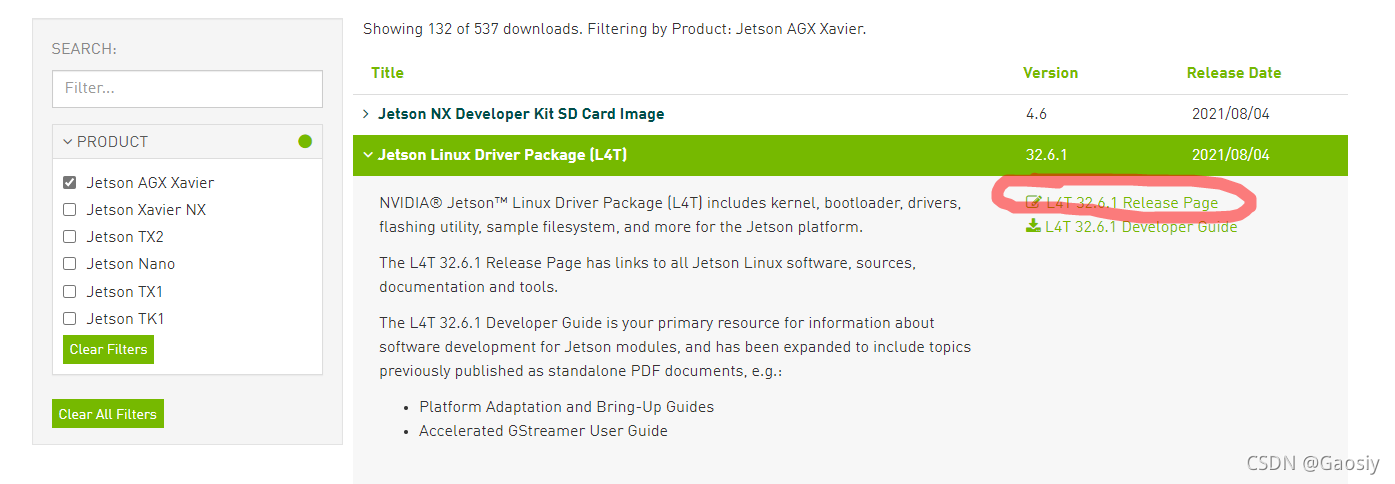

在NVIDIA下载中心下载你机器内核匹配的的源代码

Jetson Download Center | NVIDIA Developer

比如最新的Xavier的32.6.1

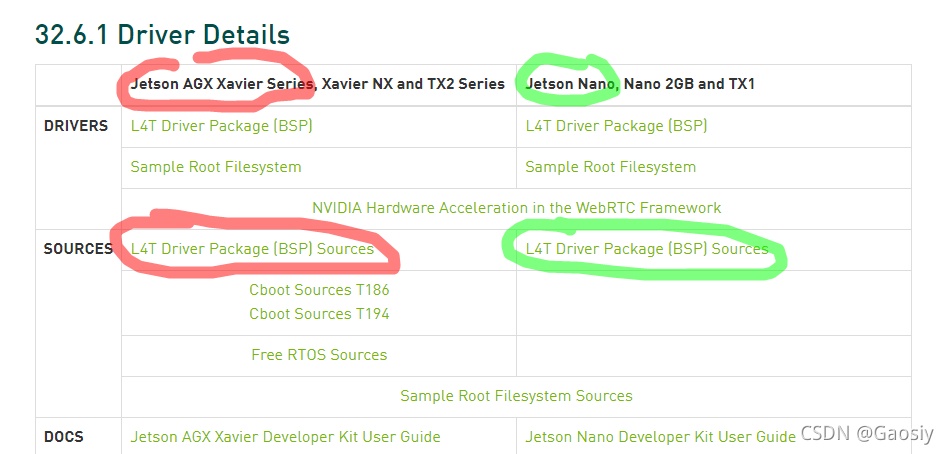

注意不同的产品下载不同的源码，每个名字都是public_sources.tbz2.，解压后 \public_sources\Linux_for_Tegra\source\public目录下找到Kernel_src，这个才是真正的内核源码文件，还需要对它进行解压，解压完成后找到dtb的位置。

Xavier

kernel_src/hardware/nvidia/platform/t19x/galen/kernel-dts

 这个位置文件有很多dts文件，Xavier的代码名是 tegra194-p2888-0001-p2822-0000。比如当我需要修改spi设备树相关信息时，我需要找到tegra194-p2888-0001-p2822-0000相关的文件，这里是

kernel-dts/common/tegra194-p2888-0001-p2822-0000-common.dtsi

那么修改这个文件之后，对整个内核进行编译就可以了，不会编译的可以查看我之前的文章。

编译之后会在生成目录下看到这个文件

okernel/arch/arm64/boot/dts/tegra194-p2888-0001-p2822-0000.dtb

 这个文件放到机器上替换原有文件就可以用了，官网的说法是尽量使用flash命令进行刷机，这个方法需要你在host主机上安装jetson SDK manager来刷机，具体刷机命令为

sudo ./flash.sh -k kernel-dtb jetson-xavier mmcblk0p1

我一般是直接复制替换，因为我会在jetson上直接编译内核。目前没有发现两种的区别，大家酌情处理。

nano

nano的目录大同小异

kernel_src/hardware/nvidia/platform/t210/porg/kernel-dts

在这个目录下再去找你机器相关dts，比如修改spi，需要修改

/kernel-dts/tegra210-porg-p3448-common.dtsi

编译什么的都大同小异，但是使用jetson SKD manager刷dtb的命令不一样

sudo ./flash.sh -r -k DTB jetson-nano-qspi-sd mmcblk0p1

这个命令我没用过，我都是直接复制了。

二.修改设备树参考哪些文档？

jetson的设备树属性的相关文档放在以下目录：

public_sources\Linux_for_Tegra\source\public\kernel_src\kernel_src\kernel\kernel-4.9\Documentation\devicetree\bindings

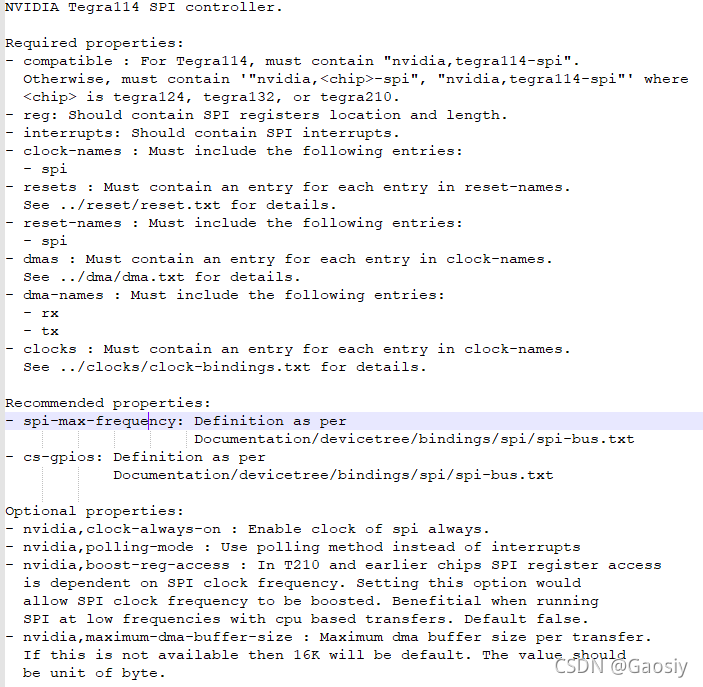

如果你要修改SPI相关的设备树信息，那么就找到上述目录的SPI子文件夹，可以看到

 tegra114就是jetson Xavier的相关spi属性信息。比如SPI速度怎么设置

本期文章就到这里。
