IBIS（Input/Output Buffer Information Specification）

1、IBIS简介

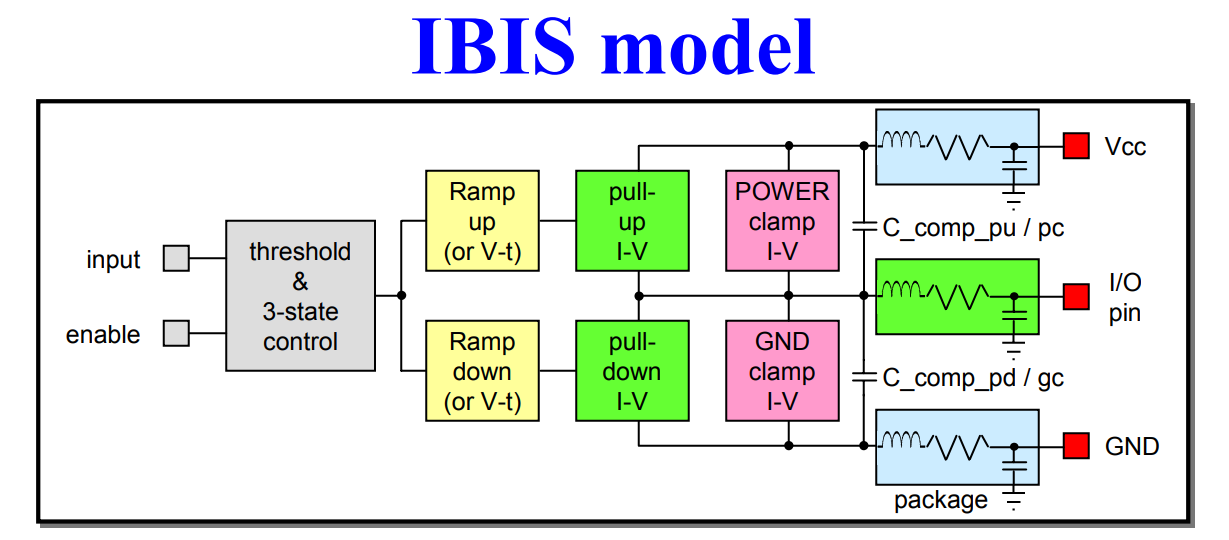

IBIS(输入输出缓冲器规范)是一个行为级模型，描述电压与电流、电压与时间的关系，也是一种基于V/I曲线的对于输入输出端口快速准确建模的方法，是反映芯片驱动和接收电气特性的一种国际标准，可以免费下载IBIS标准。
IBIS 本身只是一种文件格式，它说明在一标准的IBIS 文件中如何记录一个芯片的驱动器和接收器的不同参数，但并不说明这些被记录的参数如何使用，这些参数需要由使用IBIS 模型的仿真工具来读取。

2、IBIS查看软件

HyperLynx Visual IBIS Editor（PADS自带）

​​​​​​

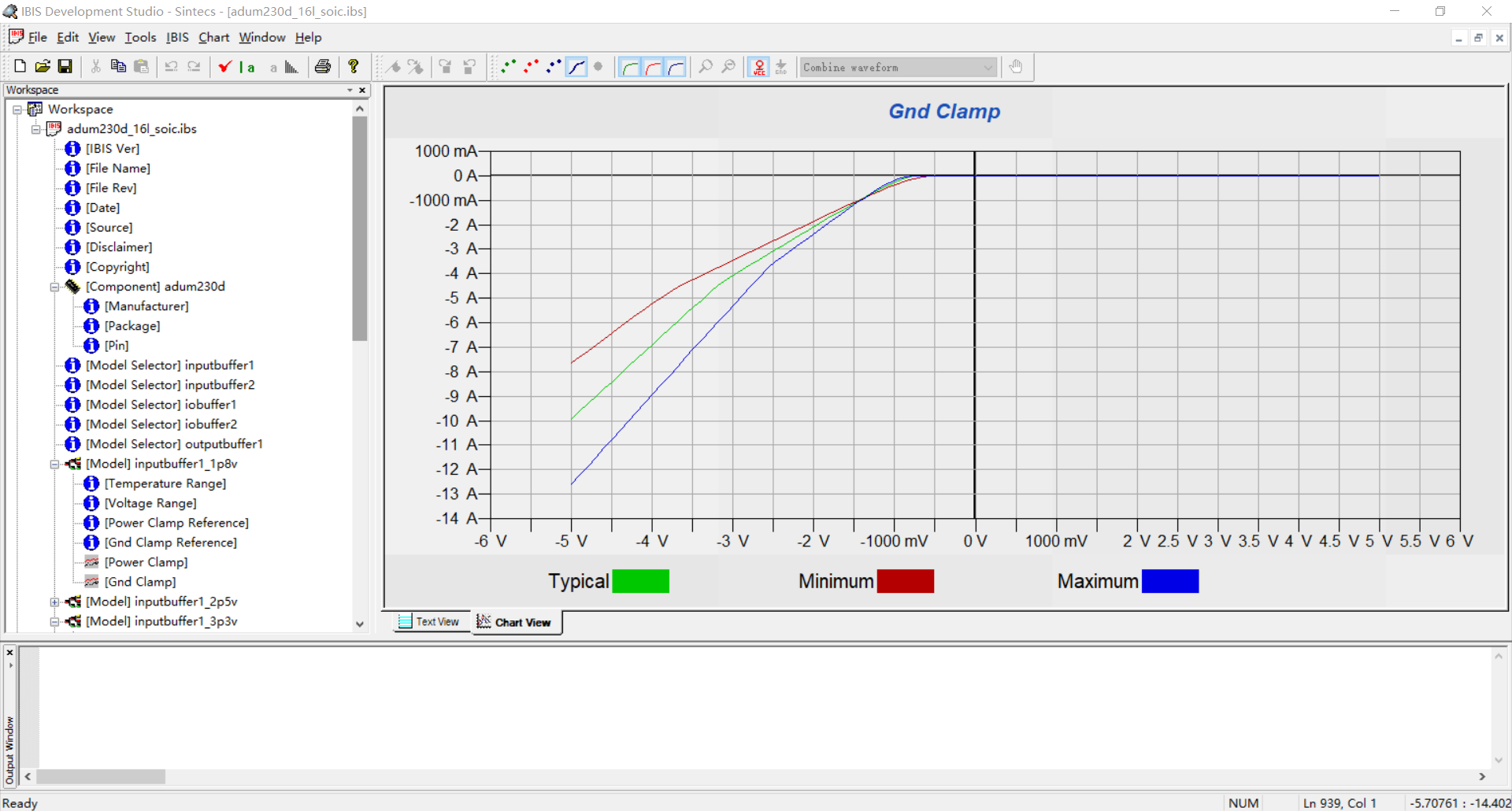

​Sintecs IBIS Development Studio（免费）

 软件下载地址：SintecsIBISDevelopmentStudioVersion1.6.0-嵌入式文档类资源-CSDN下载

3、IBIS文件格式

3.1、Package and Pin

模型如下，

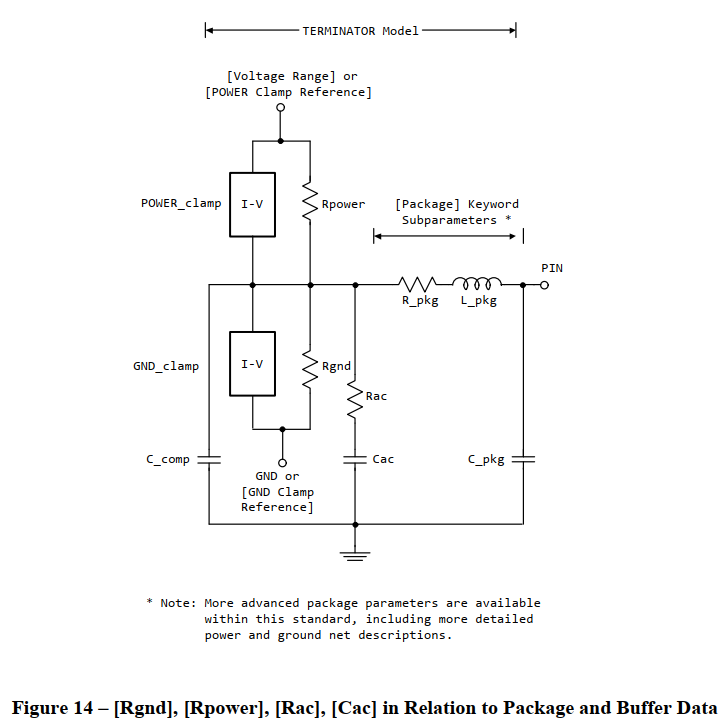

[Package]是一个笼统的RLC寄生值，不够准确。

[Pin]是针对每个管脚的RLC寄生值，更为准确。

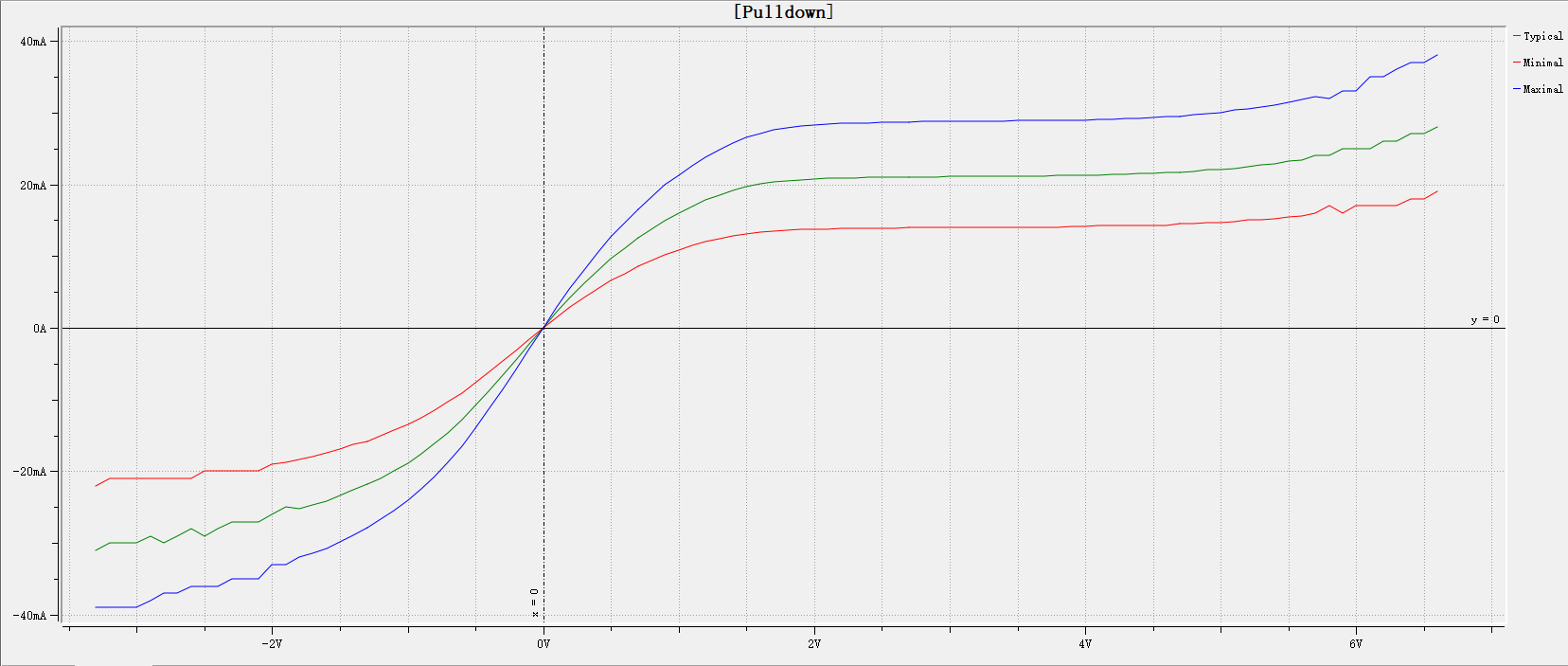

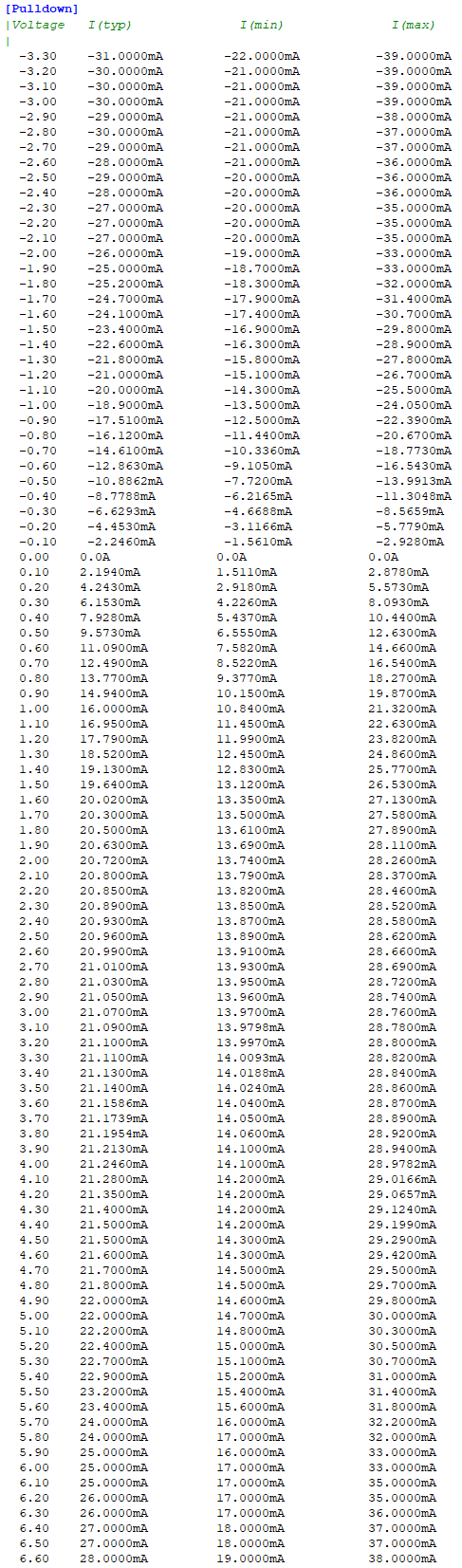

3.2、Pulldown，下管I/V curve

GND-relative，Voltage参考的是GND，Voltage = 0 - Voutput，Voltage也就是下管NMOS的VSD = -VDS。如Voltage是-3.3V，则IO管脚上的电压Voutput是3.3V。

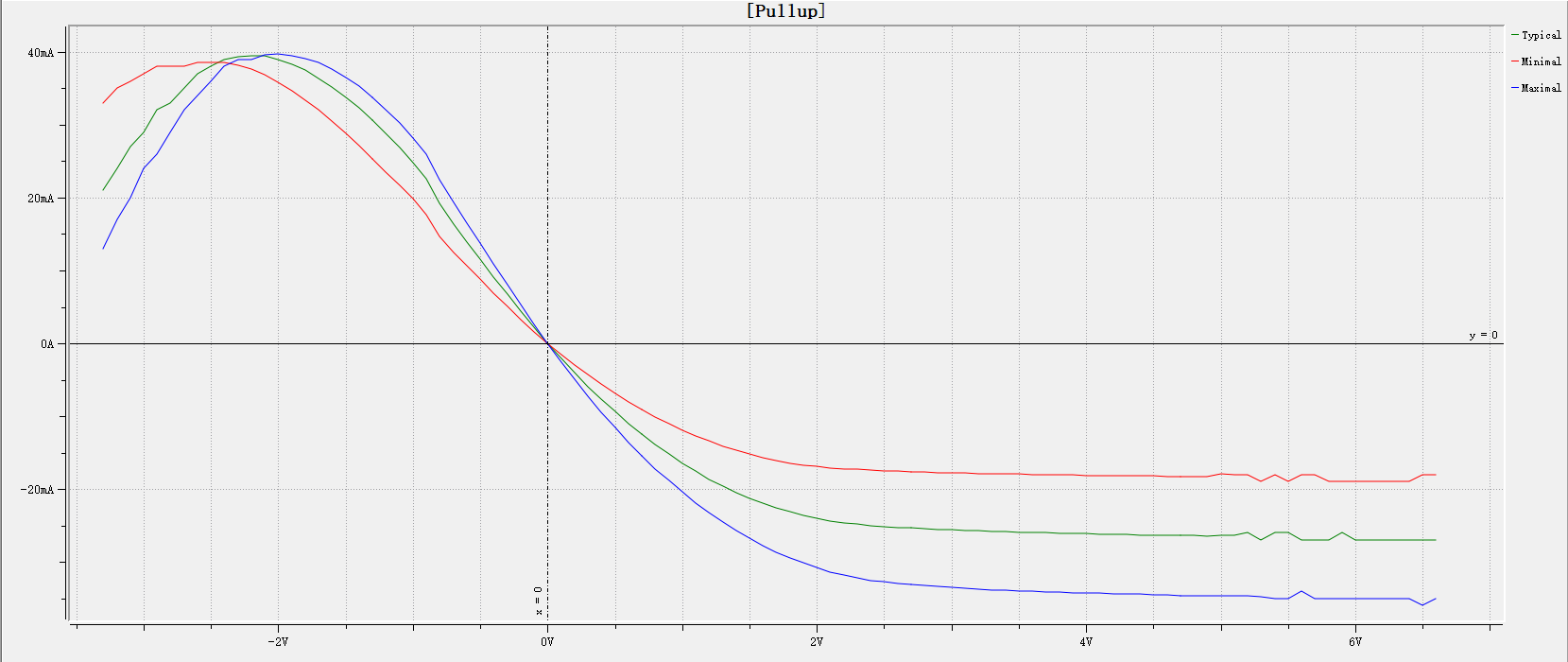

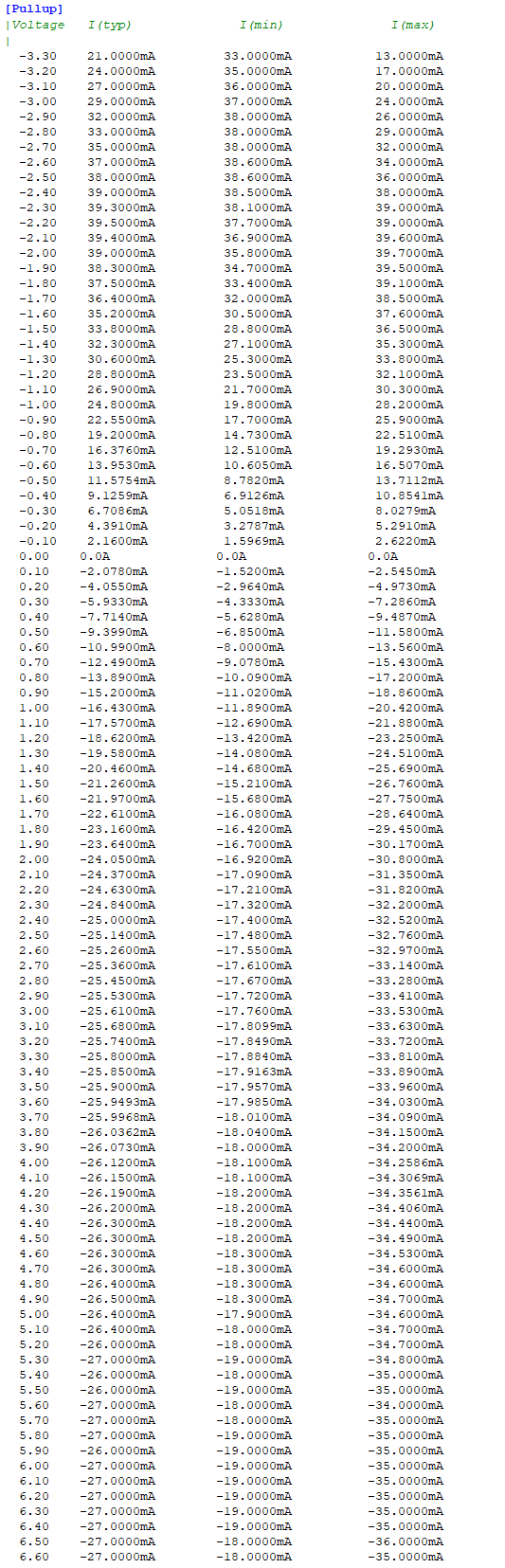

3.3、Pullup，上管I/V curve

VCC-relative，Voltage参考的是VCC，Voltage = VCC - Voutput，Voltage也就是上管PMOS的VSD = -VDS。如Voltage是-3.3V，则IO管脚上的电压Voutput是6.6V。

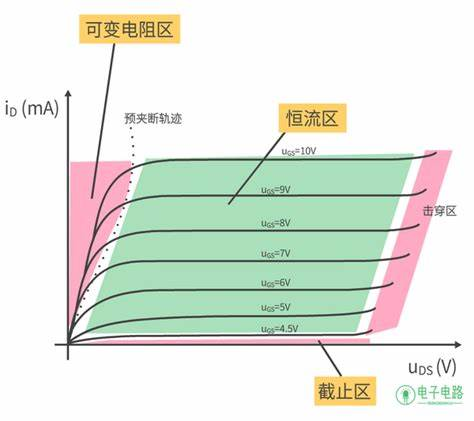

• 正电压方向：完全符合MOS管导通特性
• 负电压方向：

Voltage范围：正常是-Vdd to 2*Vdd，如3.3V IO就是-3.3V ~ 6.6V。因为the theoretical maximum overshoot due to a full reflection is twice the signal swing。
