DCDC--电感的选择和影响



1、感值L的影响

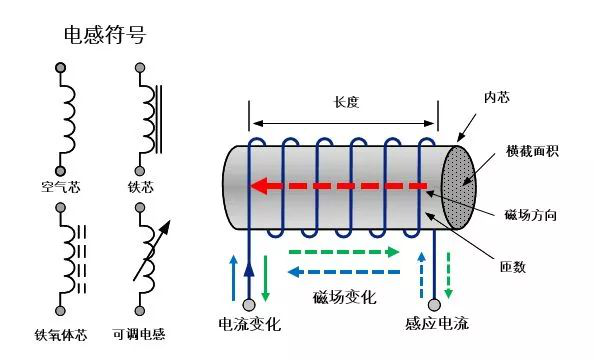

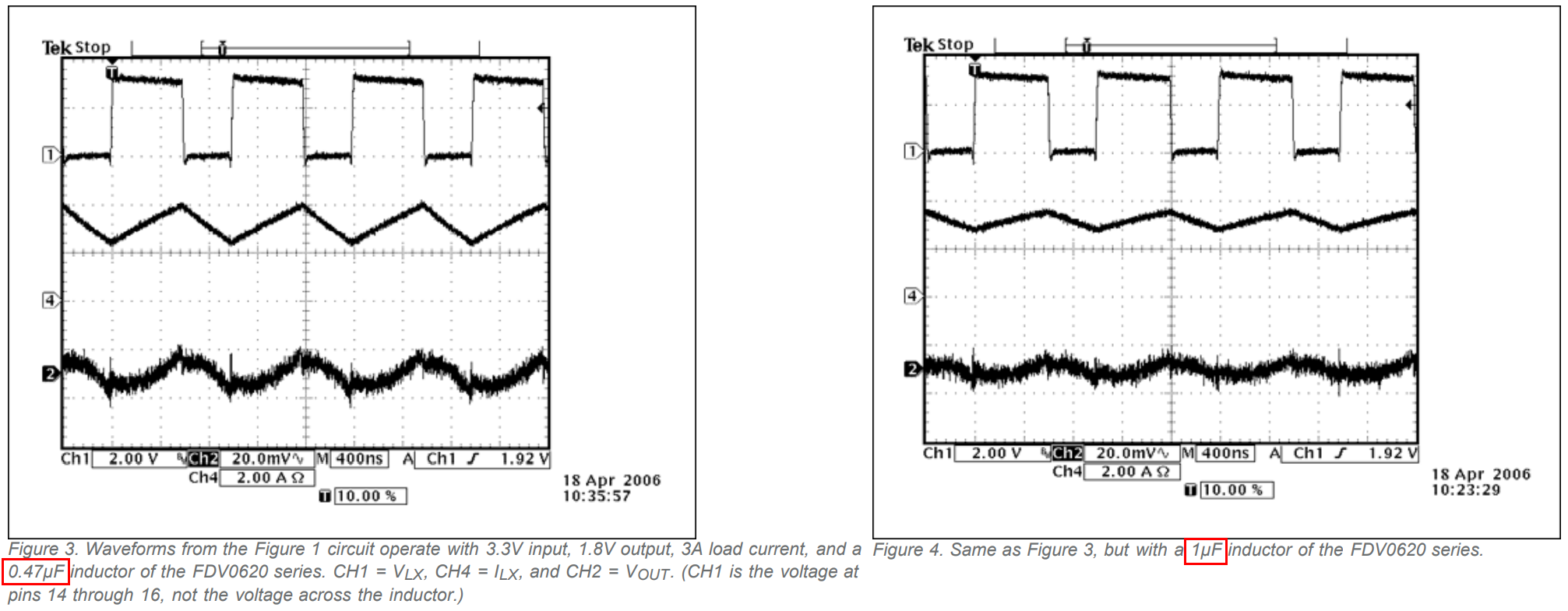

1.1、纹波Ripple的影响：感值越大，纹波越小

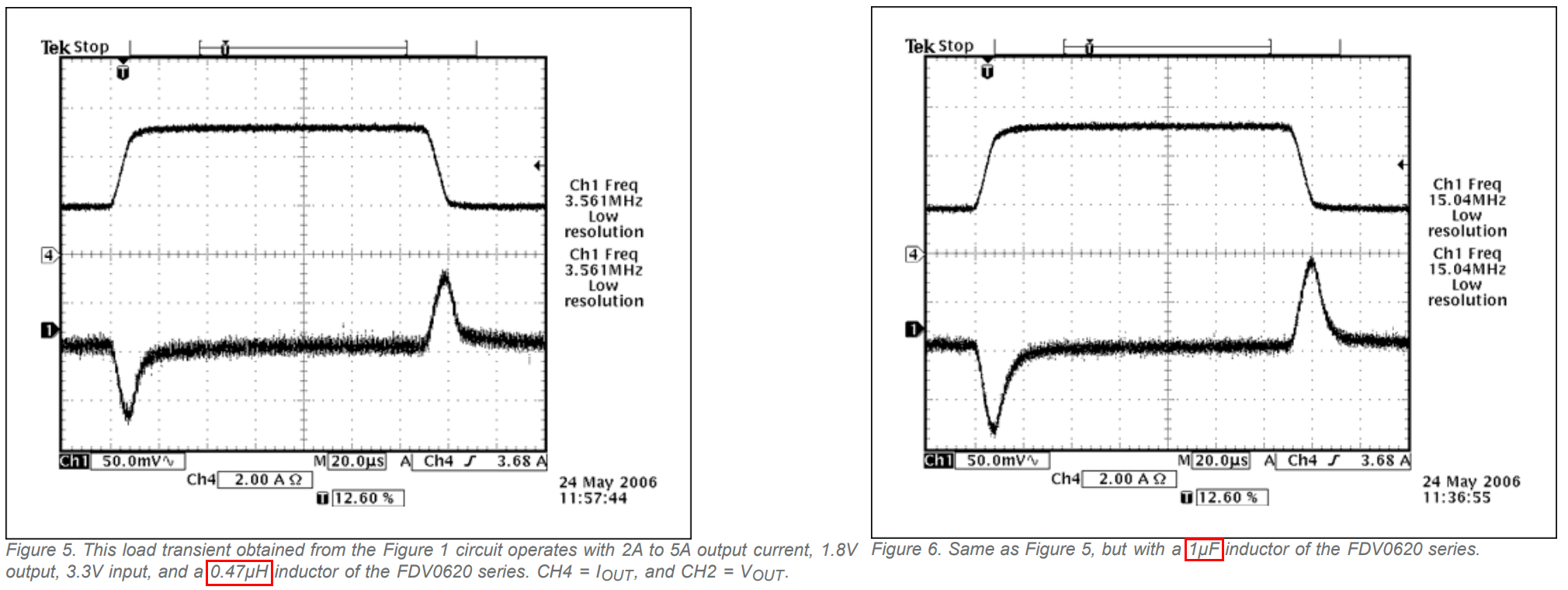

1.2、负载瞬态响应Load Transient的影响：感值越大，负载瞬态响应越差

2、直流电阻DCR的影响

2.1、效率Efficiency的影响

• 相同型号，感值越大，DCR越大：因为线圈匝数越多，线越长，DCR越大。
• 电感感值相同，尺寸越小（截面积S越小），DCR 越大。
• 较高的高度的电感（纵向长度l越大），使得使用较短的铜线成为可能（匝数N减小），DCR越小。
• 电感感值相同，有磁屏蔽的电感，DCR 小于没有磁屏蔽的电感。

电感的DCR是线圈的电阻。所以，只是因流过电感的电流和DCR而产生损耗。损耗发生的位置也只是电感本身。所流过的电流基本上是输出电流Io。

2.2、对其他影响有限，可以忽略

3、饱和电流和温升电流

• 电感饱和电流 Isat：电感感值下降 30% 时所容许通过的直流电流。

• 电感温升电流 Irms：在 20℃ 环境下，电感温度上升 40℃ 所容许通过的直流电流。

一般取 Isat 和 Irms 中较小的一个值作为电感的额定电流，且此额定电流应是电路中最大输出电流的 1.3 倍，留有一定的余量，降额使用。
