【捷配课堂】负电压存在的意义与作用是什么呢？

在电子电路的世界里，我们常见正极性电压，像 + 5V、+12V 等广泛应用于各种电路中。但与此同时，负极性电压也偶尔会现身，其产生原理虽与正极性电压有相似之处，作用却不尽相同。

首先，人为规定在某些特定领域起着关键作用。以电话系统为例，采用 - 48V 供电是一种常见做法，这并非随意设定，而是为了避免电话线遭受电化学腐蚀。有趣的是，从原理上讲，即便将电话线反接，电话也可能正常工作，只不过此时的电压参考点发生了变动。这种人为规定体现了在实际应用中，根据具体需求和环境因素对电压极性进行选择的考量。

通讯接口方面，负电压也有其独特的 “用武之地”。比如 RS232 接口，它有着特定的协议规定，-3V～-15V 表示 1，+3～+15V 表示 0。这是在通讯接口设计之初就确定下来的规则，电路设计必须遵循。值得一提的是，像 MAX232 之类的接口芯片自带电荷泵，能够自行产生负电压，为实现这种特定的通讯功能提供了便利。

在运放的应用中，负极性电压也曾扮演过重要角色。老式的运放，如 OP07，其输入电压范围和输出电压范围分别比电源电压范围小 1V 和 2V。若 VEE 采用 0V，那么输入端电压必须超过 1V，输出电压不会低于 2V。这在一些电路设计要求下可能无法满足需求。为使运放在接近 0V 的输入 / 输出条件下正常工作，就需要为其提供负电压，如 - 5V。不过，随着轨到轨运放的逐渐普及，这种情况已变得越来越少见。但它依然是电子电路发展历程中的一个重要阶段和知识点。

还有一种具有 “中国特色” 的情况，即自毁电路。一般来说，芯片内部的保护电路对于负电压往往缺乏防范措施。所以，当有电流稍大且电压不用很高的负电压施加到芯片上时，就能够成功摧毁芯片，从而避免一些可能出现的不良情况，比如芯片被非法滥用等。

在 IGBT 或者 MOSFET 的门极电压控制中，也可能会出现负电压。例如，有的采用 + 15/-5V，有的则是 + 15/0V。在关断时施加负电压，能够加快 miller 电容放电，有效防止 dv/dt 带来的误导通。特别是对于开关频率较高或者 Vds 较高的情况，采用负电压关断并结合 miller clamping 是比较常见的做法，这有助于提高电路的稳定性和可靠性。

此外，负电压还有其他一些作用。比如在调整输出直流偏置方面，当运放有输入输出范围限制时，若不想通过引入噪声去调整反馈电阻，在多级电路中，通过调整负压来调节输出到后级所需的直流偏置电压范围，是一种较为方便的做法。在音频放大器电路中，为了提高效率、节省无意义的静态功耗，也会用到负电压。例如一个驱动耳机、喇叭等的 ab 类放大器，如果没有负压，静态输出直流工作点为正，就会产生大量无意义的静态功耗，效率极低；而有了负压，就可以使输出静态工作点为 0，从而节省静态功耗。

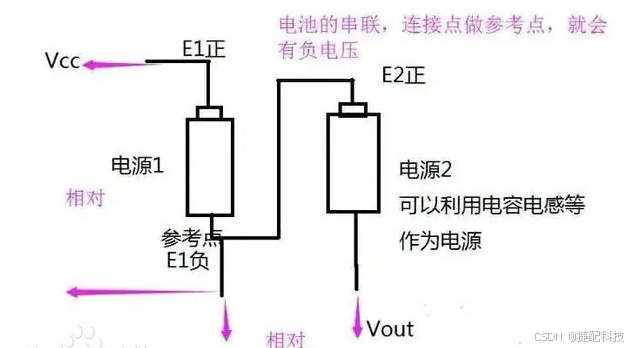

最后，关于负电压的相对性也值得一提。就像在一个简单的电池小灯电路中，如果将电池正极接地，那么就会出现负电压。很久以前，某些汽车品牌（如大众）曾将电池的正极接到车身上，这样一来，整个车身就没有正电压，都是负的。而在运算放大器中，根据外部电路的不同配置，有反向放大的情况，即输出会是负的输入乘上放大倍数。若不给运算放大器提供负电压，就无法实现输出负信号，因为运算放大器输出的最大最小值是受到所提供的两个电压限制的。总之，负极性电压在电子电路中有着多样的应用和意义，是电子电路设计中不可忽视的一个重要方面。
