【捷配学堂】静电防护的五个基本方法！

在电路设计中，ESD（静电放电）防护至关重要，它关乎着电子设备的稳定性和可靠性。下面将详细介绍几种常见的电路 ESD 防护方法。

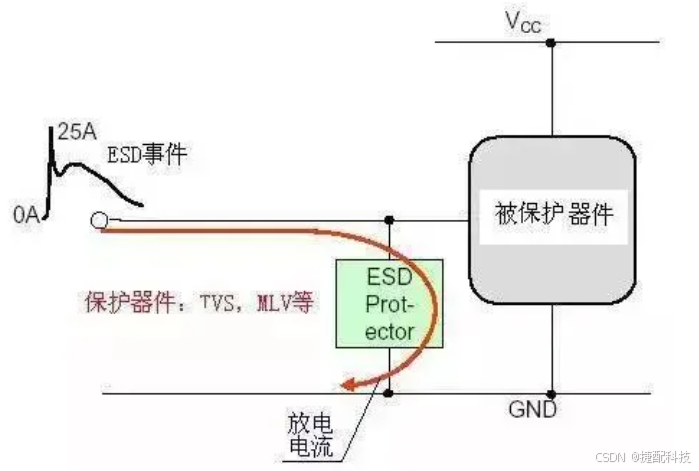

一、并联放电器件

（一）齐纳二极管

齐纳二极管利用其反向击穿特性来保护 ESD 敏感器件。它在电源浪涌吸收方面表现良好，但需注意的是，齐纳二极管通常有几十 pF 的电容，这对于高速信号（如 500MHz）而言，可能会引起信号畸变。

（二）瞬变电压消除器 TVS

TVS 是一种专门用于防止 ESD 瞬态电压破坏敏感半导体器件的固态二极管。与齐纳二极管相比，TVS 二极管的 P/N 结面积更大，这使其具有更强的高压承受能力和更低的电压截止率，对保护手持设备低工作电压回路更为有效。TVS 的瞬态功率和瞬态电流性能与结的面积成正比，其结具有较大截面积，可处理闪电和 ESD 引起的高瞬态电流。不过，TVS 也会有结电容，通常在 0.3 个 pF 到几十个 pF 之间，且有单极性和双极性之分，使用时需留意。手机上用的 TVS 价格约为 0.01，低容值的约分。

（三）多层金属氧化物结构器件（MLV，压敏电阻）

MLV 可对瞬时高压冲击进行有效抑制，具有非线性电压 - 电流（阻抗表现）关系，截止电压可达最初中止电压的 2 ～ 3 倍。适用于对电压不太敏感的线路和器件的静电或浪涌保护，如电源回路、按键输入端等。手机用压敏电阻价格约 0.0015$，约为 TVS 价格的 1/6，但防护效果相对 TVS 较弱，且压敏电阻存在寿命老化问题。

二、串联阻抗

通过串联电阻或磁珠可限制 ESD 放电电流，实现防静电目的。例如，对于手机的高输入阻抗端口，可串 1K 欧电阻进行防护，像 ADC、输入的 GPIO、按键等。实践证明，0402 的电阻不会被 ESD 打坏。用电阻做 ESD 防护成本极低。若使用磁珠，其价格大约 0.002$，与压敏电阻相近。

三、增加滤波网络

考虑静电的能量频谱，可使用滤波器滤掉主要能量来达到静电防护目的。

（一）低频信号防护

对于低频信号，如 GPIO 输入、ADC、音频输入等，可采用 1k + 1000PF 的电容进行静电防护，成本可忽略不计，且性能不比压敏电阻差。若采用 1K + 50PF 的压敏电阻（复合防护措施），效果更佳，经验表明有时防护效果甚至超过 TVS。

（二）射频信号防护

对于射频天线的微波信号，若用 TVS 管、压敏等容性器件进行静电防护，射频信号会被衰减，因此要求 TVS 的电容很低，这会增加 ESD 措施成本。此时，可对地并联一个几十 nH 的电感为静电提供放电通道，对微波信号几乎无影响，对于 900MHZ 和 1800MHz 的手机常采用 22nH 的电感，能吸收静电主要能量频谱上的大量能量。

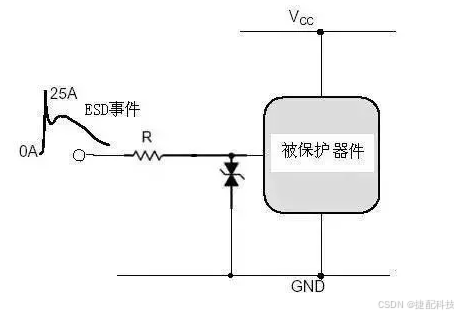

四、复合防护

有一种器件叫 EMI filter，具有良好的 ESD 防护效果。EMI filter 有基于 TVS 管和基于压敏电阻的两种，前者效果好但价格昂贵，后者价格相对廉价，一般 4 路基于压敏电阻的 EMI 价格约为 0.02$。实际应用中，可采用一个电阻 + 一个压敏电阻的方式，兼具低通滤波器、压敏电阻和电阻串联限流的功能，是性价比最高的防护方式。例如，对于高阻信号可采用 1K 电阻 + 50PF 压敏；对于耳机等音频输出信号可采用 100 欧电阻 + 压敏电阻；对于 TP 信号，串联电阻不能太大以免影响 TP 的线性，可采用 10 欧电阻，此时虽低通滤波器效果消失，但限流作用仍很重要。

五、增加吸收回路

可在敏感信号附近增加地的漏铜来吸收静电，原理与避雷针类似。在信号线上放置尖端放电点（火花隙）在山寨手机设计中也常被应用。通过以上多种电路 ESD 防护方法的综合运用，可有效提高电路的抗静电能力，保障电子设备的正常运行和使用寿命。在实际设计中，需根据具体电路特点和应用场景，灵活选择合适的防护方法，以达到最佳的防护效果。
